双位置拨动开关安全锁定防护盖结构

在工业控制回路、流体阀组操作面板的现场应用场景里，误触拨动开关导致的设备非预期启停、阀组误动作一直是现场运维的高频风险点，这类风险在有人员巡检、设备周边存在操作干涉的工况下尤为突出，比如化工管路阀组旁的巡检通道过窄、设备调试阶段多工种交叉作业时，肢体剐蹭、工具误碰都可能拨动原本处于关闭位置的开关，引发介质泄漏、设备误启动等安全隐患。这款锁定盖的核心作用，就是在双位置拨动开关切至关闭档位后，通过自身的铰接结构形成物理限位屏障，完全限制开关拨杆的活动行程，让拨杆无法被外力扳动至开启位置，从机械结构层面杜绝误操作的可能，不需要额外增加电气联锁的成本，也不存在电气联锁失效后的风险盲区，纯机械锁止的可靠性在强电磁干扰、潮湿多尘的工业现场更具适配性。

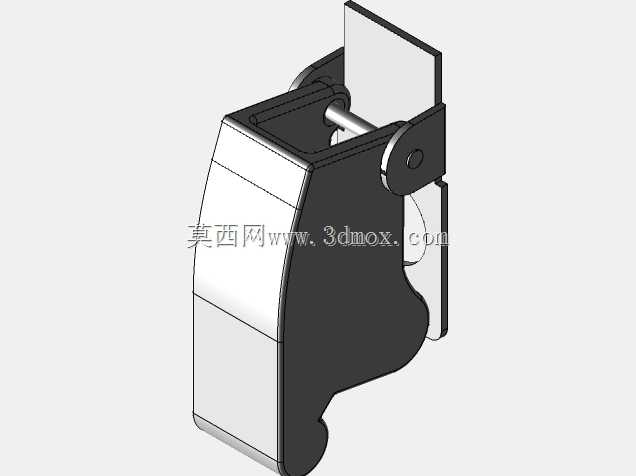

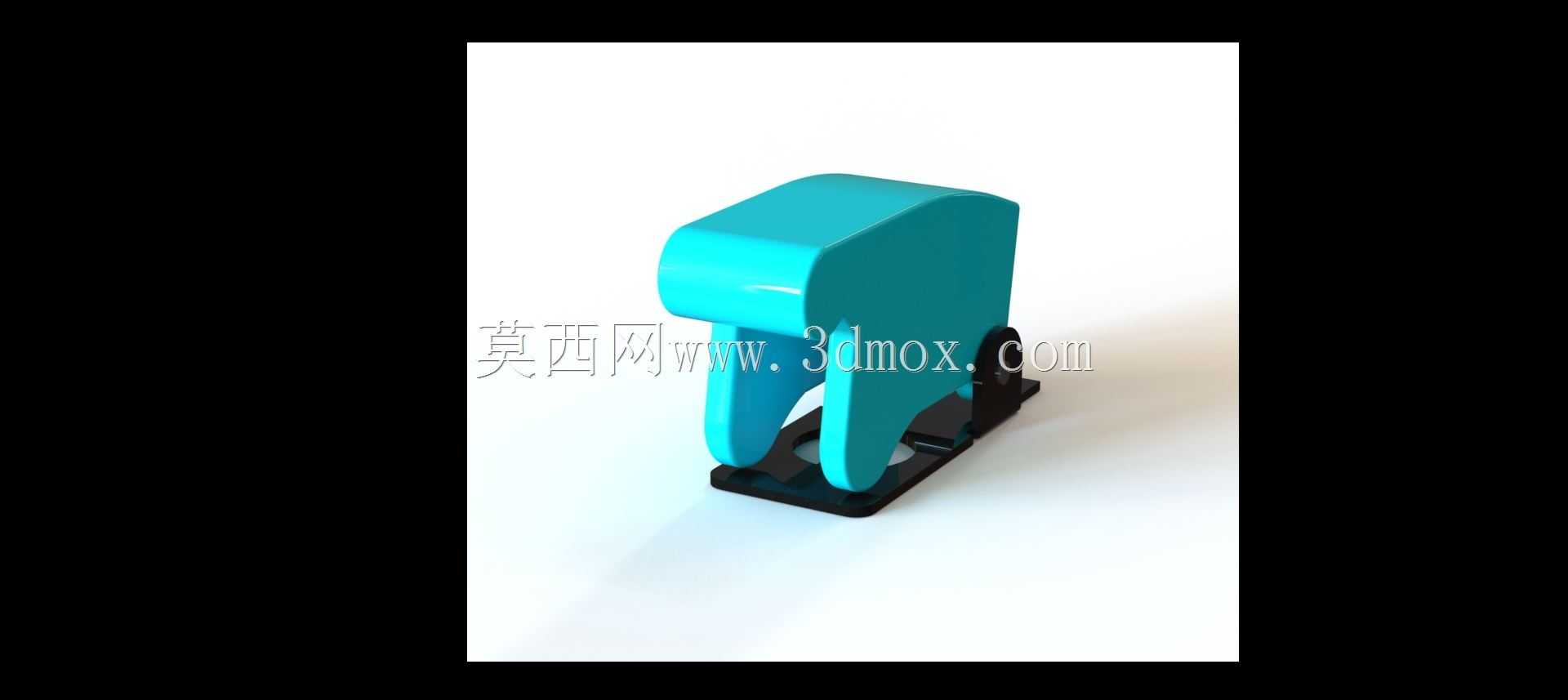

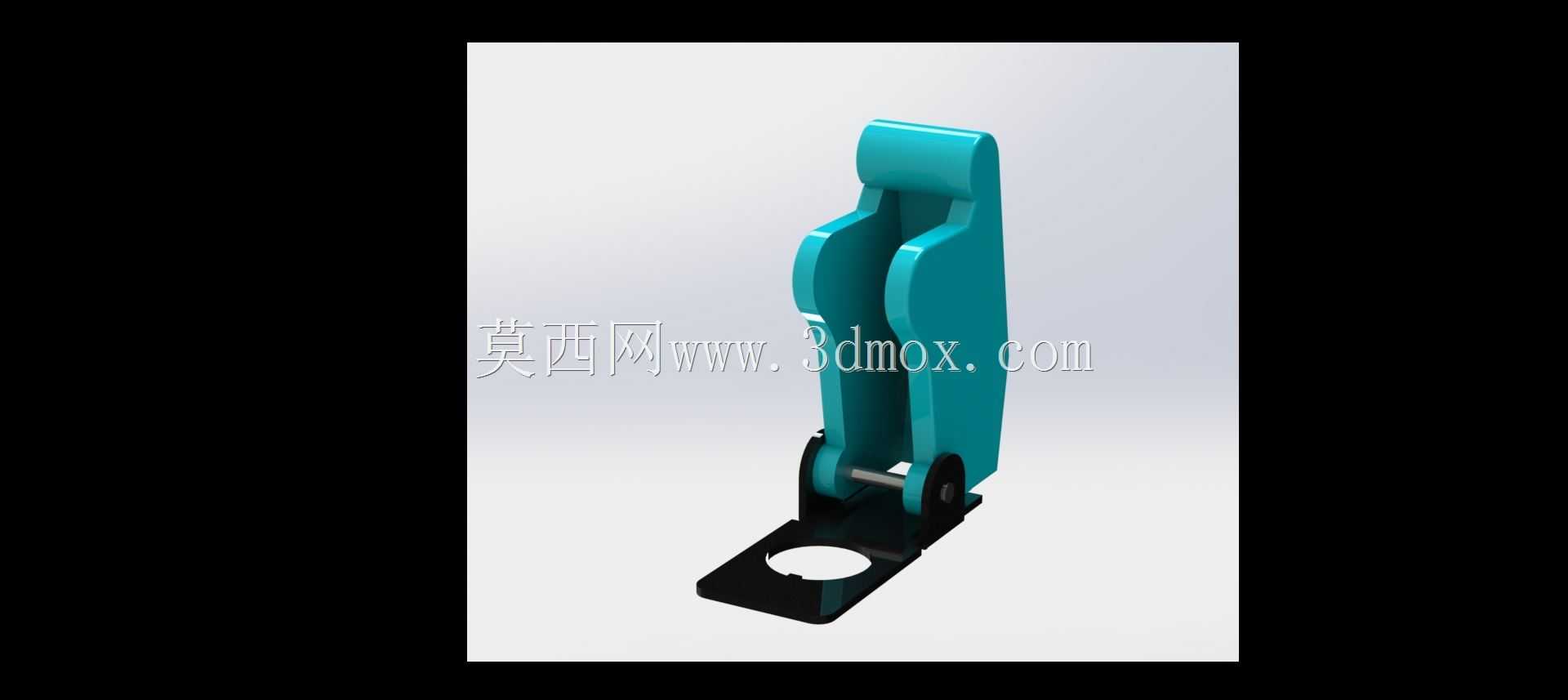

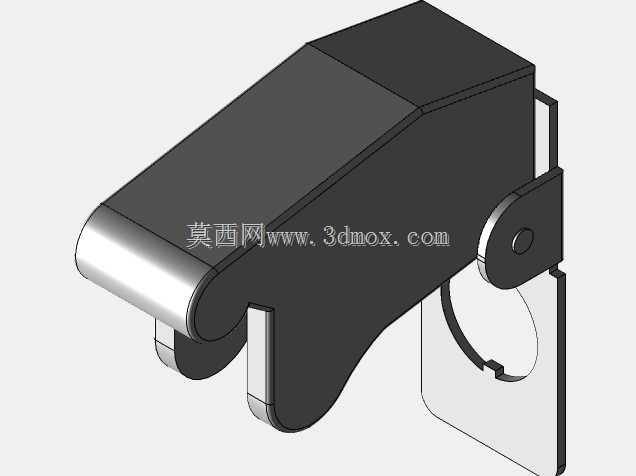

从结构设计逻辑来看，这款锁定盖采用分体铰接式布局，底部为带安装孔的平板基座，基座上预留的圆形安装位适配15/32"-32规格的安装螺纹，同时兼容M12规格的开关安装接口，安装时不需要对原有操作面板做额外扩孔或改造，直接替换原有开关的固定压圈或者加装在开关安装座上即可，基座的平板结构完全贴合面板安装面，不会出现凸起剐蹭或者积灰的问题。上部的翻盖部分采用双侧立板夹合的结构，立板的弧度完全匹配拨动开关拨杆的摆动轨迹，当翻盖扣合时，两侧立板刚好卡在拨杆的两侧，将拨杆完全包覆在翻盖的空腔内，此时拨杆的摆动路径被立板完全阻挡，无论从哪个方向施加外力，都无法扳动拨杆；需要操作开关时，只需将翻盖向上翻起，拨杆的操作空间就会完全释放，不会对正常的开关操作造成任何干涉。翻盖与基座之间通过销轴连接，销轴的阻尼经过适配调整，既不会因为现场设备振动导致翻盖自行翻开，也不会因为阻尼过大导致操作人员翻起时需要施加过大的力，同时销轴两端做了防脱处理，避免长期开合后销轴脱出导致零件散落丢失。

从安装边界来看，基座的整体轮廓尺寸经过紧凑化设计，安装后在面板上占用的投影面积仅比开关本身的安装座大12mm，不会挤占面板上其他操作元件的安装空间，在排布密集的阀块操作面板、仪器仪表控制柜上也能顺利安装，不会和相邻的按钮、指示灯、其他开关产生安装干涉。翻盖扣合后的整体高度控制在45mm以内，不会突出面板过多，避免在通道旁形成磕碰点，也不会影响控制柜柜门的正常关闭。翻盖的外侧做了圆弧过渡处理，没有尖锐的棱角，避免操作人员巡检时剐蹭受伤。材质选择上，结构主体采用高强度工程塑料，具备足够的结构刚度，在受到一般外力撞击时不会发生变形开裂，同时具备耐油污、耐弱酸碱腐蚀的特性，在液压站、流体管路旁的多油污工况下也不会出现材质脆化、表面腐蚀剥落的问题，铰接位置的销轴采用不锈钢材质，避免长期使用后锈蚀导致翻盖卡滞。

在实际选型适配时，只需要确认现场使用的是标准双位置拨动开关，安装螺纹为15/32"-32或者M12规格，且开关拨杆的长度不超过30mm，就可以直接适配安装，不需要对开关本身做任何改造。安装完成后，日常巡检时可以直观看到翻盖是否处于扣合状态，快速判断开关是否被锁定在关闭位置，不需要额外加装状态标识，降低运维人员的巡检判断成本。相较于带挂锁孔的开关锁定件，这款结构不需要额外搭配挂锁，操作步骤更简便，适合需要频繁进行开关操作、锁定状态切换的工况，比如设备定期维护时的能源切断锁定、工艺管路切换后的阀位锁定等场景，在保证锁止可靠性的前提下，尽可能降低操作的繁琐程度，提升现场运维的效率。结构设计过程中，对翻盖的开合角度做了限位处理，翻盖最大翻开角度为120度，翻至最大角度时会靠在基座的限位凸台上，不会因为翻开角度过大导致铰接部位受力断裂，同时翻开状态下翻盖不会遮挡其他操作元件，也不会因为重力自行回落砸到操作人员的手部。
