以太网M12D码4针面板安装插座结构

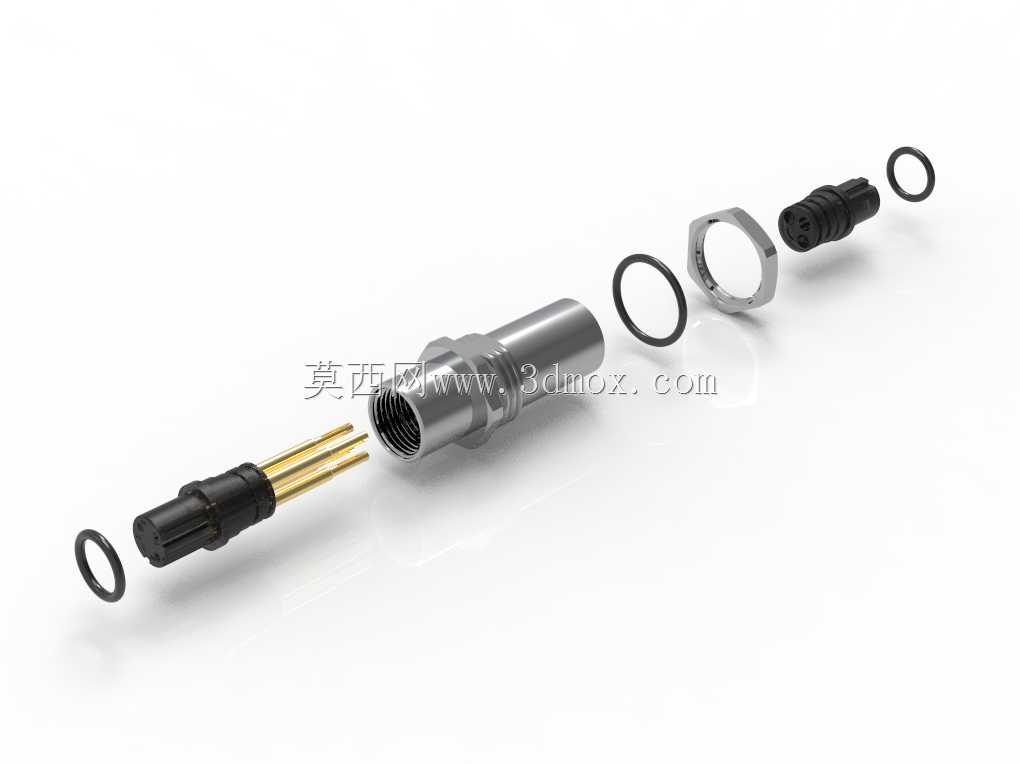

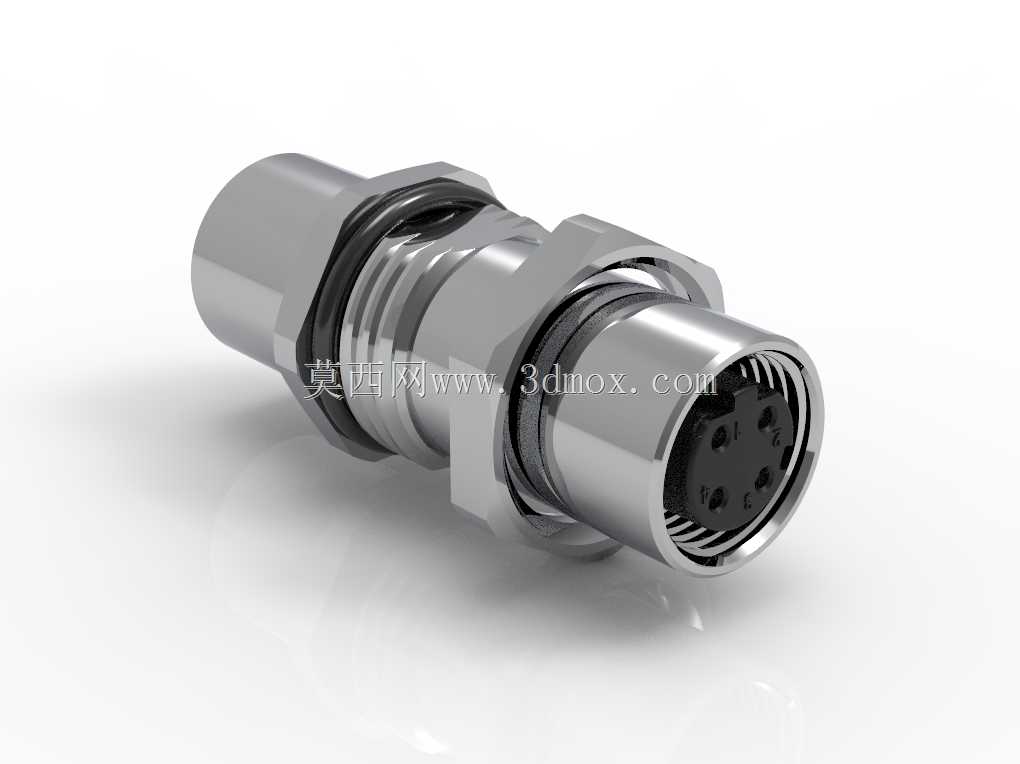

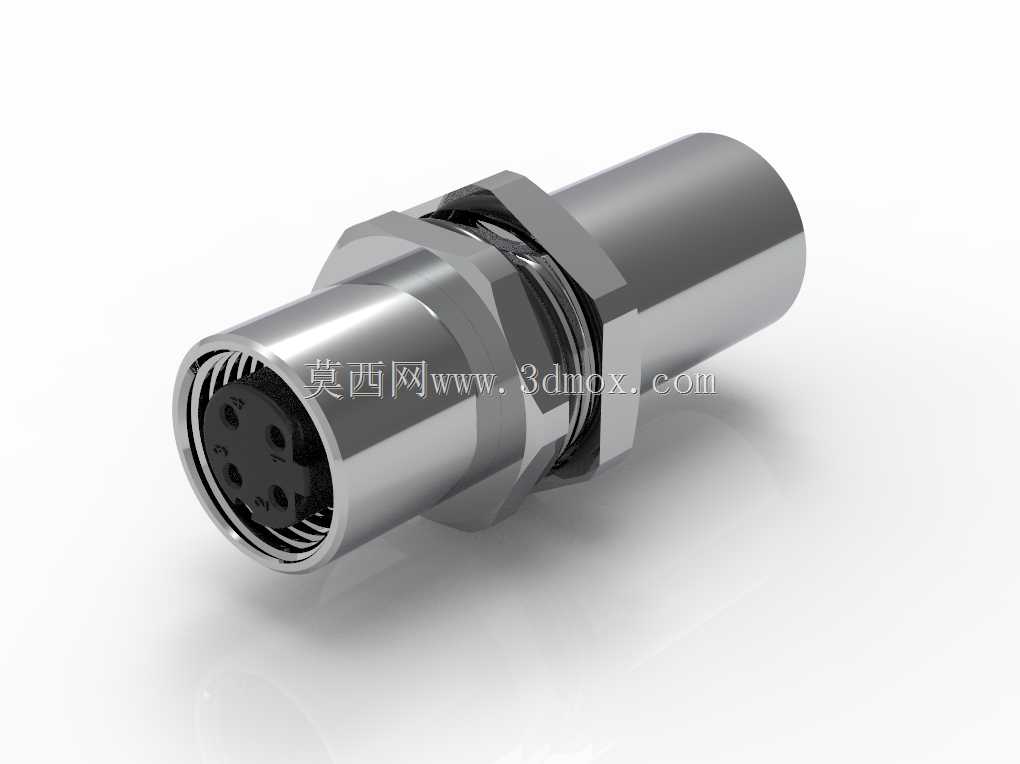

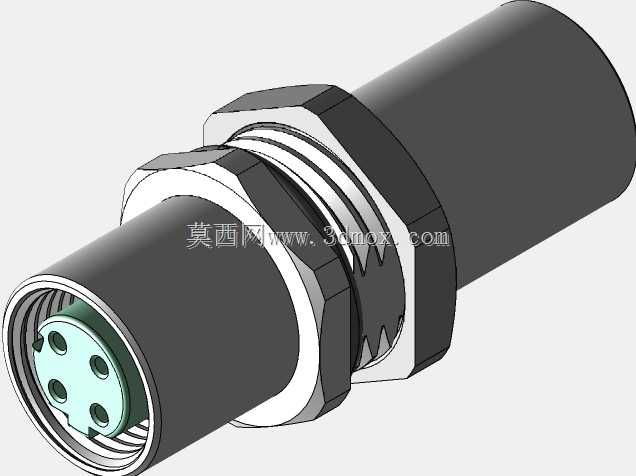

在工业现场总线与设备以太网通讯链路搭建中，面板安装型M12 D-code插座是设备侧信号接入的核心连接件，这类接插件普遍应用在工业机器人控制柜、现场IO模块、视觉检测设备、轨道交通车载通讯单元的壳体面板上，用来实现设备内部以太网电路与外部布线的可靠对接，替代传统RJ45接口在高振动、高防护要求场景下的连接短板。从实际选型与建模还原的角度看，这款4Pin型M12 D码插座的结构设计完全贴合工业现场的安装使用需求，首先是面板固定的结构逻辑：插座主体设计有外螺纹段与配套锁紧六角螺母，安装时仅需在设备面板上开出对应直径的安装过孔，将插座前端插接端从面板内侧穿出，外侧通过六角螺母旋紧压紧，即可实现插座在面板上的刚性固定，螺纹段与面板接触位置配套的橡胶密封垫圈，能够在螺母锁紧后填充面板与插座本体之间的装配间隙，满足IP67级别的面板侧防护要求，避免现场的粉尘、切削液、水汽从安装缝隙渗入设备内部。

从接口功能特性来看，D型编码的M12接口专门针对百兆以太网传输设计，4个插针分别对应以太网差分信号的两对传输线，插针采用镀金工艺处理，降低长期使用后的接触电阻，避免工业环境下氧化导致的信号丢包问题；插座内部的插针绝缘基座采用耐高温工程塑料注塑成型，能够承受波峰焊或者手工焊接时的高温，不会出现基座融化变形导致插针错位的问题。插座尾部设计有线缆引入的锁紧结构，适配不同线径的屏蔽以太网电缆，尾部的金属锁紧套旋紧后可以压紧电缆外屏蔽层，实现360度电磁屏蔽接续，有效抵御工业现场变频器、伺服电机工作时产生的电磁干扰，保证以太网信号传输的稳定性。

建模过程中需要重点关注几个安装边界尺寸：首先是面板安装孔的公差配合，插座穿板段的外径与安装孔之间需要预留0.1-0.2mm的装配间隙，既方便现场安装时的插座穿入，又不会因为间隙过大导致螺母锁紧后插座出现偏斜；其次是插接端的配合尺寸，M12接口的插针凸出长度、绝缘基座的定位槽位置、外壳连接螺纹的螺距公差，都需要严格遵循IEC 61076-2-101标准要求，保证与不同品牌的M12 D编码插头都能实现无阻碍插拔，不会出现插针顶弯、锁紧卡滞的问题；另外插座在面板内侧的本体长度需要匹配设备内部的布线空间，避免插座尾部过长与设备内部的PCB板、走线槽产生干涉，通常这类面板插座的内侧长度会控制在25mm以内，给内部线缆弯折预留足够的曲率半径，避免网线因为弯折半径过小导致线芯断裂。

从实际应用的场景细节来看，这类插座在设计时还考虑了现场误操作的防护，接口外侧的金属外壳做了倒角处理，插头对接时可以自动导正，不需要精确对准就能顺利插入，D型编码的不对称定位键可以彻底避免错插问题，不会出现把A编码、B编码的插头强行插入导致插针损坏的情况。插座外露的金属部分全部采用镍镀层处理，在具备良好防锈能力的同时，也不会因为长期暴露在户外或者有腐蚀性气体的车间环境中出现镀层脱落、表面锈蚀的问题，适配-40℃到85℃的工作温度范围，不管是北方户外的工控设备，还是南方高温高湿车间里的生产线设备，都能保持长期稳定的连接性能。在设备三维布局设计阶段，这类接插件的模型需要提前装配到设备面板的对应位置，校核插座与周边结构件的安全距离，保证插头插入后尾部的线缆弯折不会和周边的线槽、固定螺丝产生干涉，同时也要预留出足够的手部操作空间，方便现场维护时插拔网线、拧紧锁紧螺母，不需要拆卸周边其他零部件就能完成接线操作。
