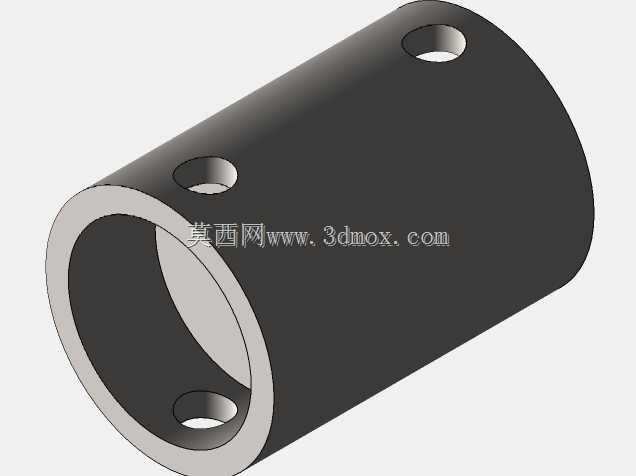

3853CC直列六缸发动机缸套结构设计

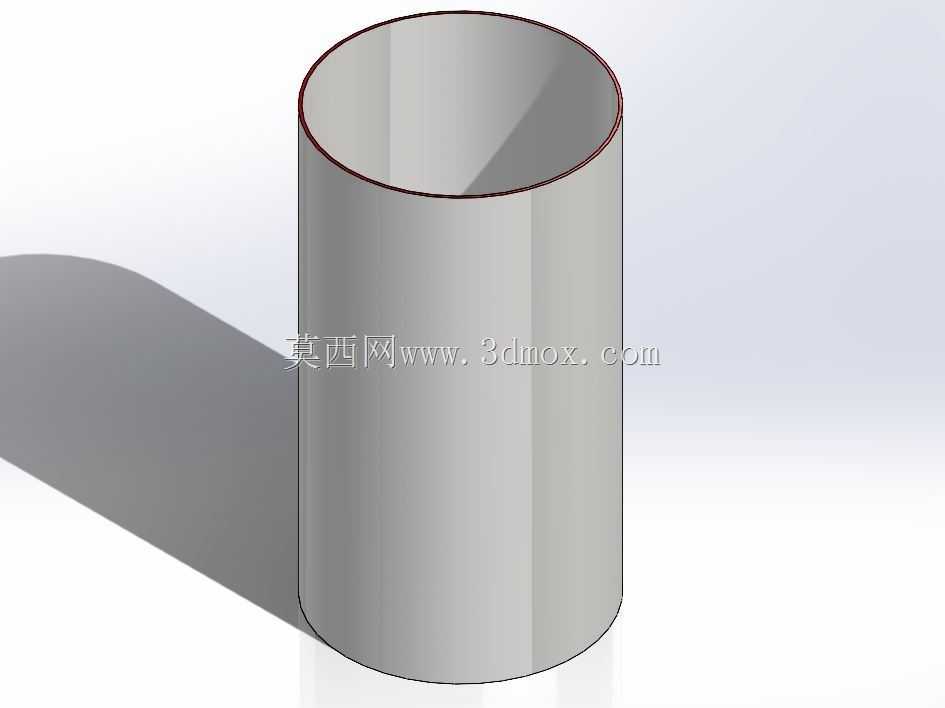

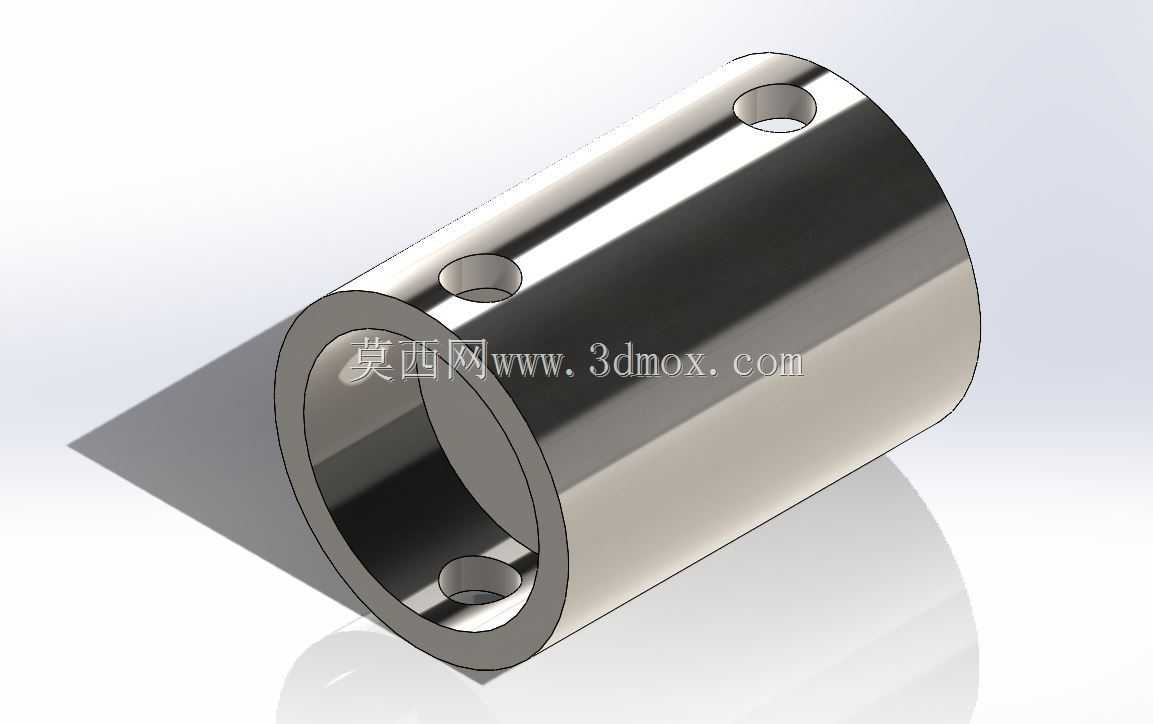

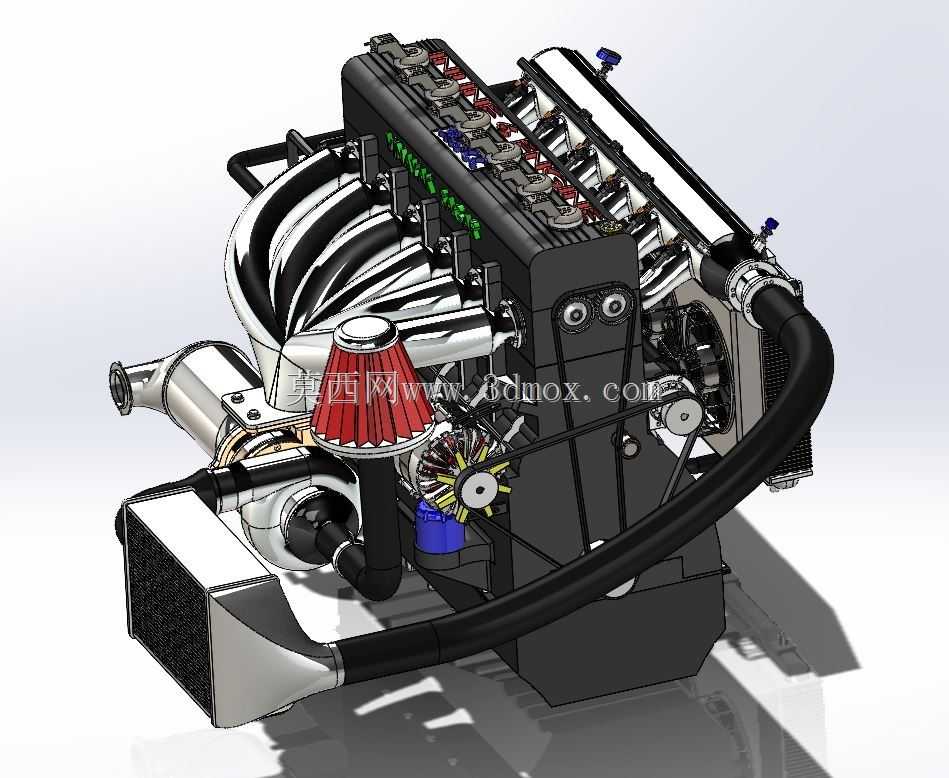

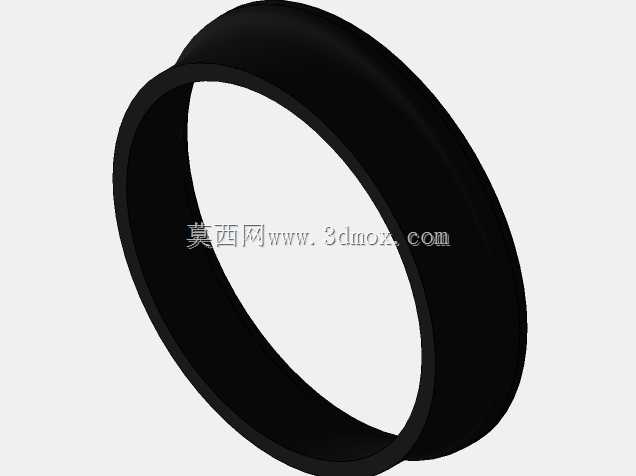

　　从实际工况适配来看，这类缸套需要长期承受燃烧室内最高可达十余兆帕的爆发压力，同时要承受活塞环每秒数十次的往复高速摩擦，因此在结构设计时，侧壁预留的径向通孔并非随意布置，每一处孔位都对应了整机润滑回路、冷却回路或者定位销的安装位置，孔口位置做了微小的倒角处理，既可以避免安装时刮伤密封胶圈，也能消除机加工后残留的锐边应力集中点，防止长期交变载荷下出现裂纹扩展。在安装边界的设计考量上，缸套的外径公差与缸体承孔的配合选择了适度的过盈配合区间，既不会因为过盈量过大导致缸套压装后出现内孔失圆，引发活塞环卡滞、拉缸等故障，也不会因为配合间隙过大导致密封失效、缸套窜动。在商用车动力总成、大排量乘用车辆以及固定式工业动力机组的开发环节中，直列六缸动力单元凭借自身做功间隔角均匀、一阶二阶振动自平衡的天然优势，始终是中大排量动力选型的核心方案之一，而作为燃烧室核心构成部件的缸套，其结构设计合理性直接决定了整机的可靠性、润滑表现与使用寿命。这款适配3853CC排量直列六缸机型的缸套结构，在设计阶段就充分考虑了量产装配、工况耐受、后期维护的全周期需求，没有采用冗余的异形结构，整体为薄壁圆筒构型，通过合理的壁厚分配，在保证整体刚度的前提下控制了往复运动组件的整体质量，降低了曲轴连杆机构的运动惯量。

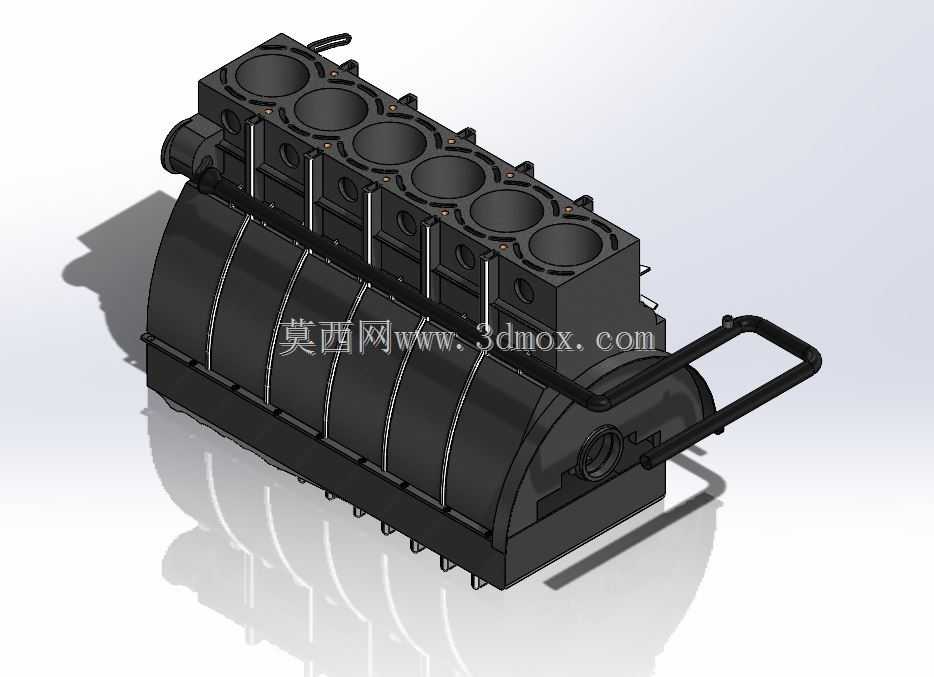

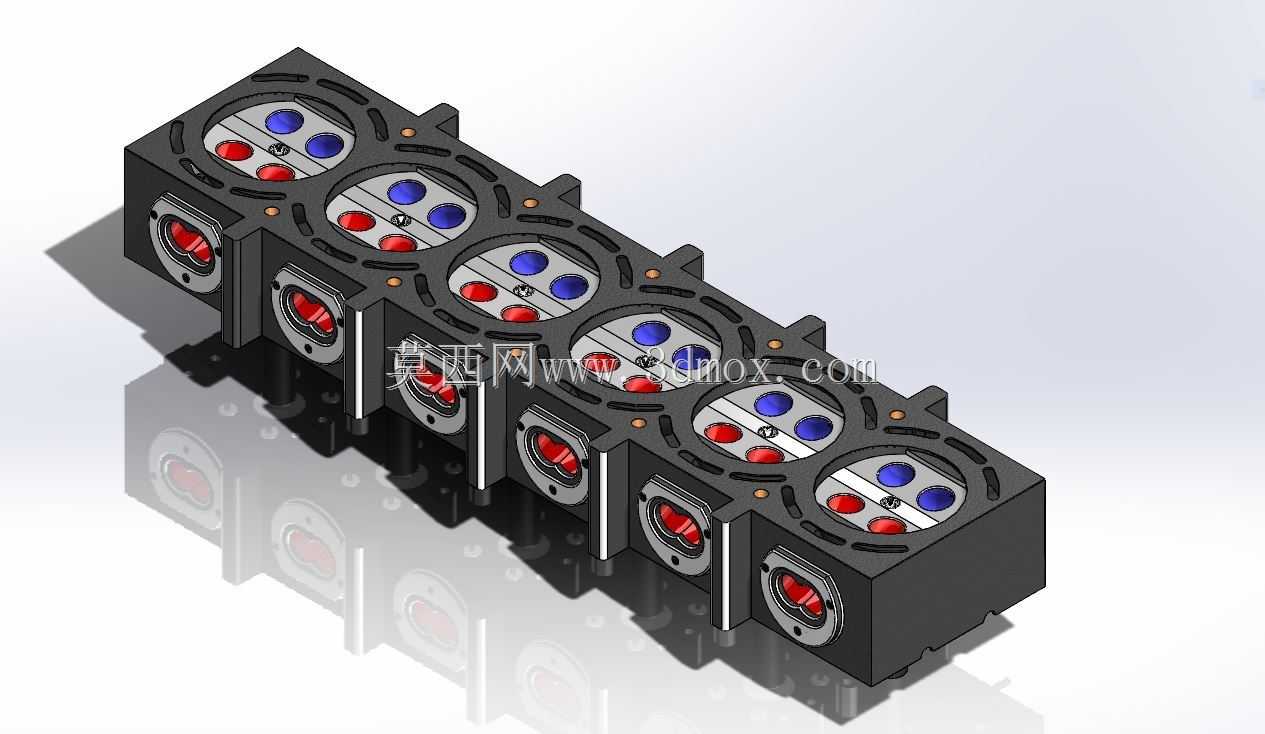

　　缸套的内壁加工精度要求极高，最终的珩磨纹路会形成均匀的储油沟槽，保证活塞环往复运动时可以形成稳定的油膜，降低摩擦损耗，同时避免机油过量窜入燃烧室参与燃烧。从整机布局的角度，直列六缸机型的六个缸套沿曲轴轴线等距排布，每个缸套的轴向定位台阶高度保持一致，保证压缩比的一致性，避免各缸做功出现偏差导致整机运转抖动。很多刚接触动力总成设计的工程师容易忽略缸套上下端面的平面度要求，实际上如果端面平面度超差，在缸盖螺栓压紧后会出现缸套变形，甚至导致气缸垫密封失效，出现冲缸垫的故障，因此这款结构在设计时明确了端面的平面度公差与粗糙度要求，保证压紧后受力均匀。

　　在冷却匹配层面，缸套外壁与缸体水套之间的间隙经过反复校核，保证冷却液可以以合理的流速流经缸套外壁，带走燃烧过程传递到缸壁的热量，避免缸壁温度过高导致润滑油膜破裂，也防止局部过热引发的材料强度下降。对于售后维护场景来说，这种干式缸套的结构设计，在出现内壁磨损超差的情况时，可以通过专用工具将旧缸套压出，压入新的缸套后经过简单的珩磨加工即可恢复缸体尺寸，不需要整体更换缸体，大幅降低了全生命周期的使用成本。在建模过程中，这类薄壁圆筒类零件需要特别注意同轴度、圆柱度等形位公差的标注逻辑，所有的安装定位特征都要和整机的基准体系保持统一，避免后续出工程图、加工制造时出现基准不重合带来的公差累积。

　　很多三维建模新手在做这类零件时，容易把壁上的通孔位置做的随意，实际上每个孔的角度、轴向位置都要和缸体上的对应油道、水道完全对齐，一旦出现位置偏差，装配后就会出现油路或者水路堵塞，引发严重的整机故障。另外缸套的端口位置设计了微小的导入锥角，方便装配活塞连杆组件时，活塞环可以顺利滑入缸套内孔，不会因为硬磕导致活塞环断裂或者刮伤缸壁。从材料选型的匹配角度，这类缸套通常会采用高磷铸铁或者合金铸铁材质，表面的多孔性结构可以更好的储存润滑油，耐磨性能远优于普通灰铸铁材料，结构设计时的壁厚选择也和材料的强度、导热系数做了匹配，不会出现因为壁厚过薄导致刚度不足，或者壁厚过厚导致导热效率下降的问题。在实际的台架验证环节，这类缸套结构需要经过数百小时的满负荷耐久测试，验证不同转速、负荷下的磨损量、变形量，确保在整个大修周期内，缸套的尺寸变化都在设计允许的范围内。对于做动力总成三维建模的从业者来说，这类零件看似结构简单，实则每一处尺寸、每一个倒角、每一个孔位都对应着实际的工程需求，没有多余的特征，每一个设计细节都经过了实际工况的反复验证，是典型的看似简单却需要大量工程经验积累才能做好的动力核心部件。
