45毫米缸径Bestfly内燃机活塞结构

这款活塞适配45毫米缸径的小型内燃机，常见于航模动力、小型通用汽油机、便携动力设备这类对往复运动件重量、强度平衡要求较高的场景。作为内燃机燃烧室的核心往复构件，它的核心作用是承接气缸内燃烧膨胀的气体压力，通过活塞销将作用力传递给连杆，最终带动曲轴旋转完成动力输出，同时还要配合活塞环完成气缸密封、热量传导的功能，直接决定了动力单元的压缩比稳定性、运行可靠性与动力输出效率。

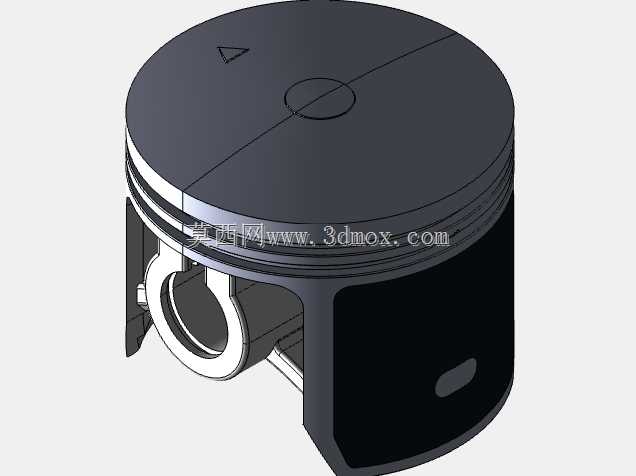

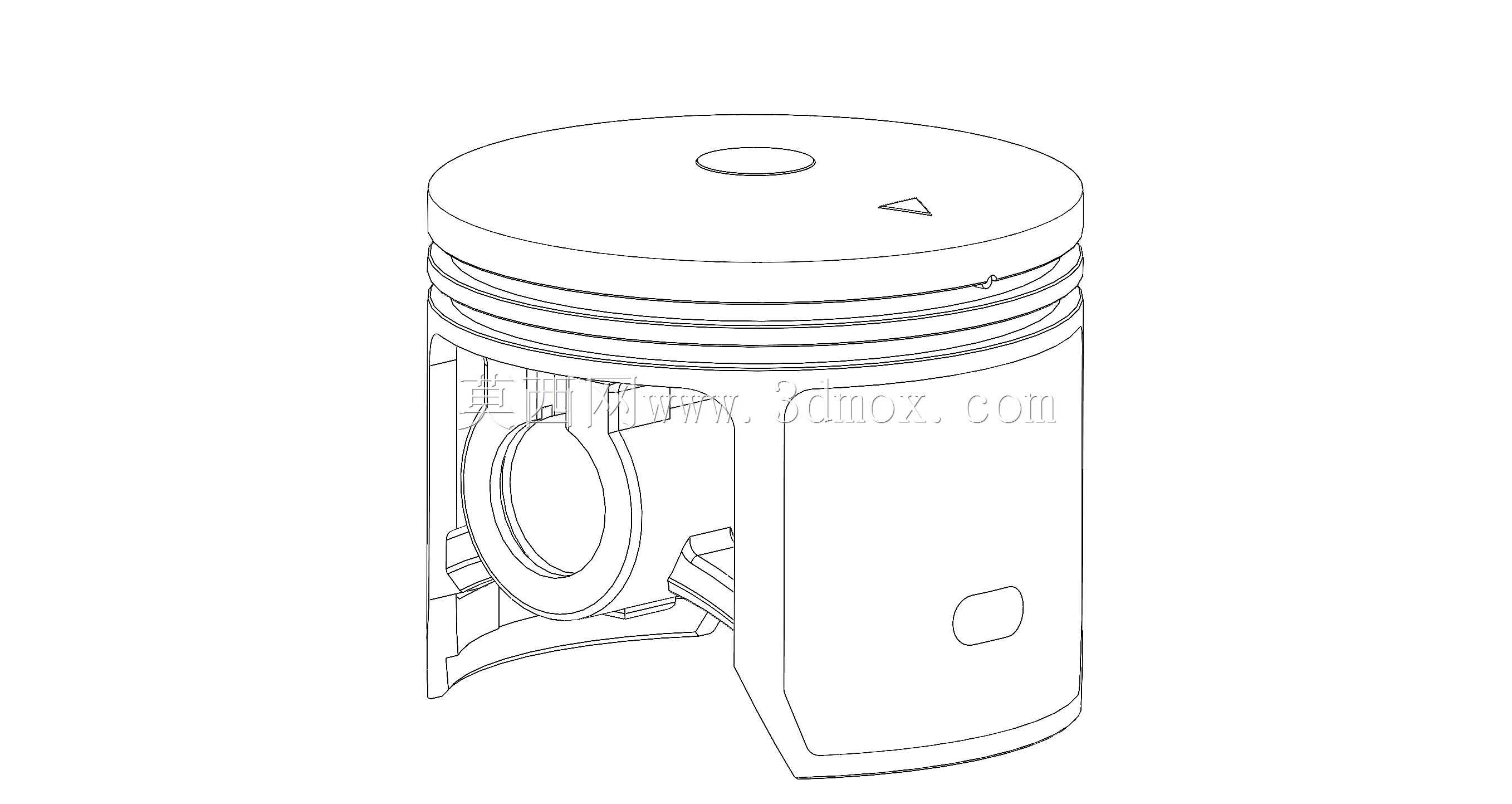

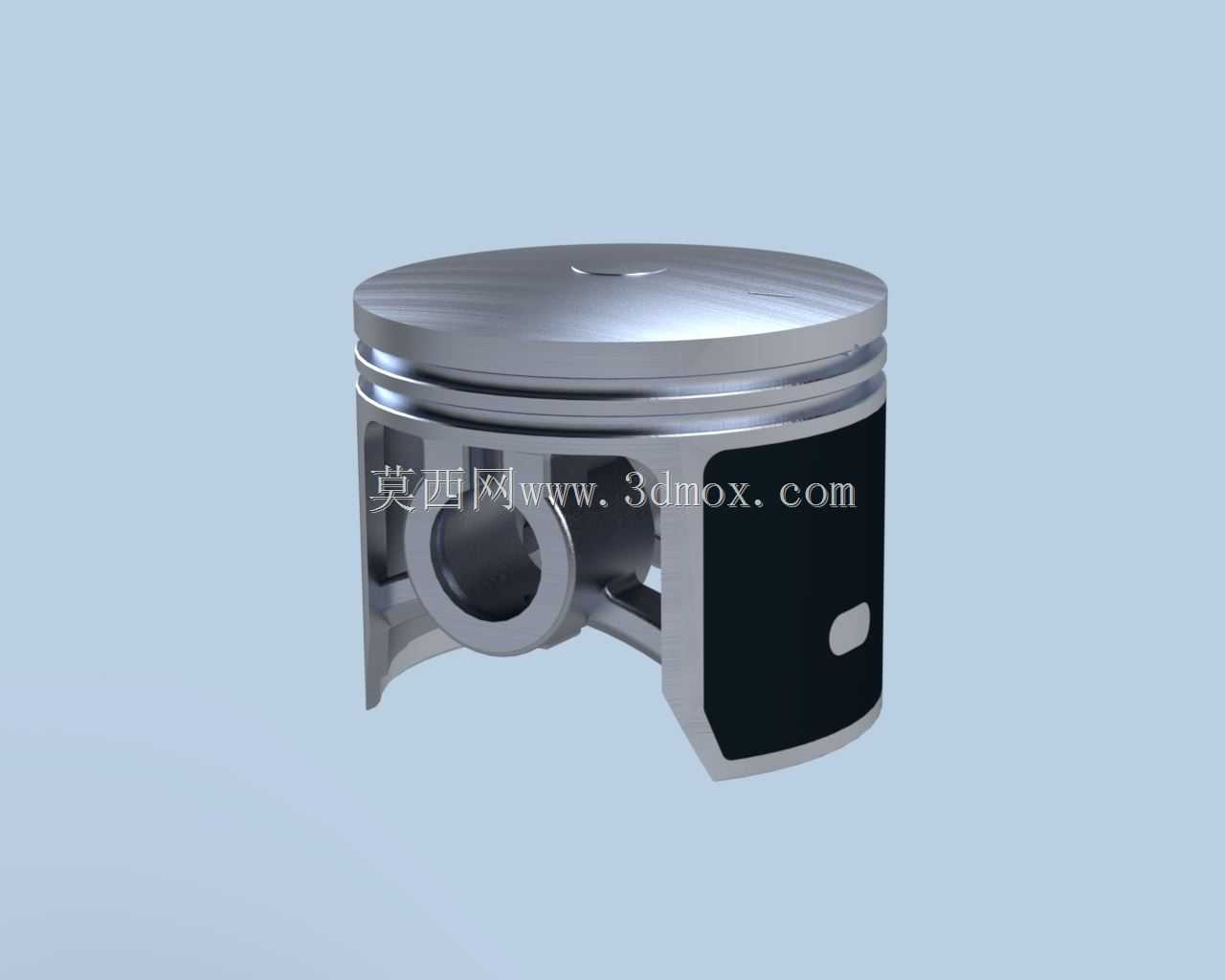

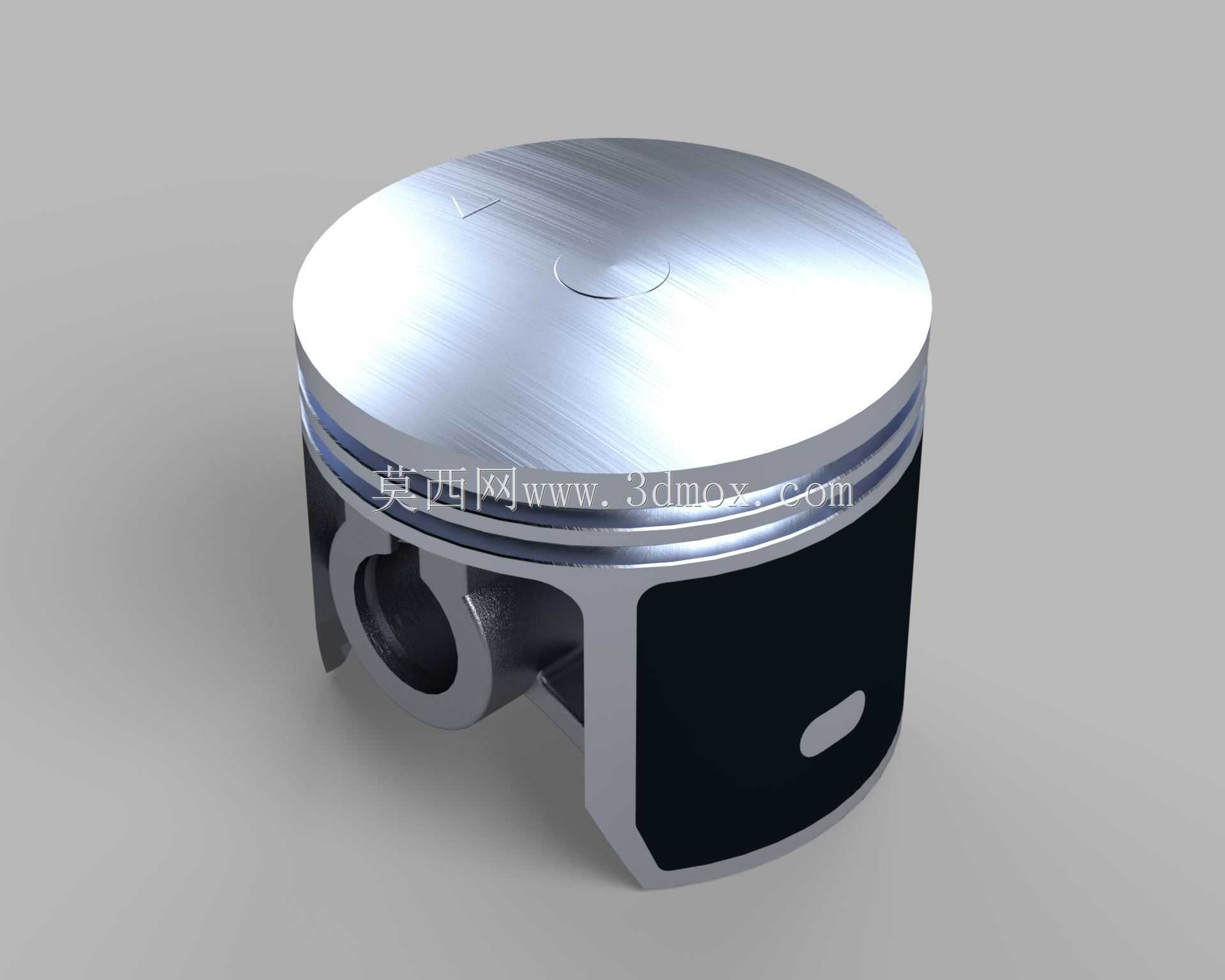

从结构设计逻辑来看，这款活塞采用了典型的轻量化铝合金材质方案，顶部为平顶设计，这种结构可以在小缸径机型上最大化压缩比控制精度，减少燃烧室余隙容积的不规则区域，让混合气燃烧更充分，同时平顶结构的加工工艺性更好，顶面的浅凹定位结构是为了适配气门避让需求，避免活塞运行到上止点时与进排气门发生运动干涉。活塞头部设置了三道环槽，上方两道为气环槽，用来安装密封气环，阻断燃烧室高压气体向曲轴箱窜动，最下方一道为油环槽，油环槽内分布的回油孔可以将气缸壁上多余的润滑油刮下回油底壳，避免机油窜入燃烧室参与燃烧造成积碳。

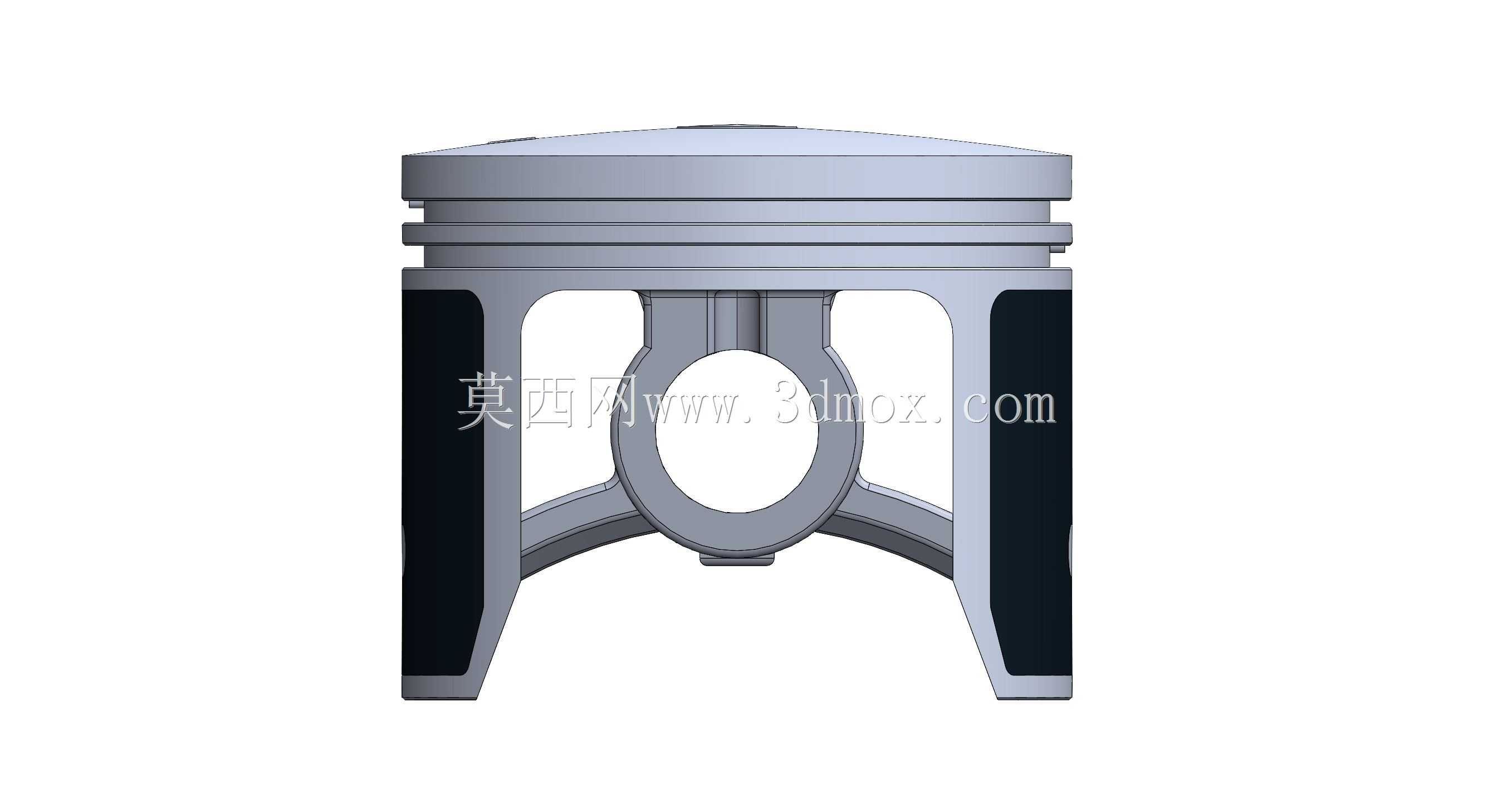

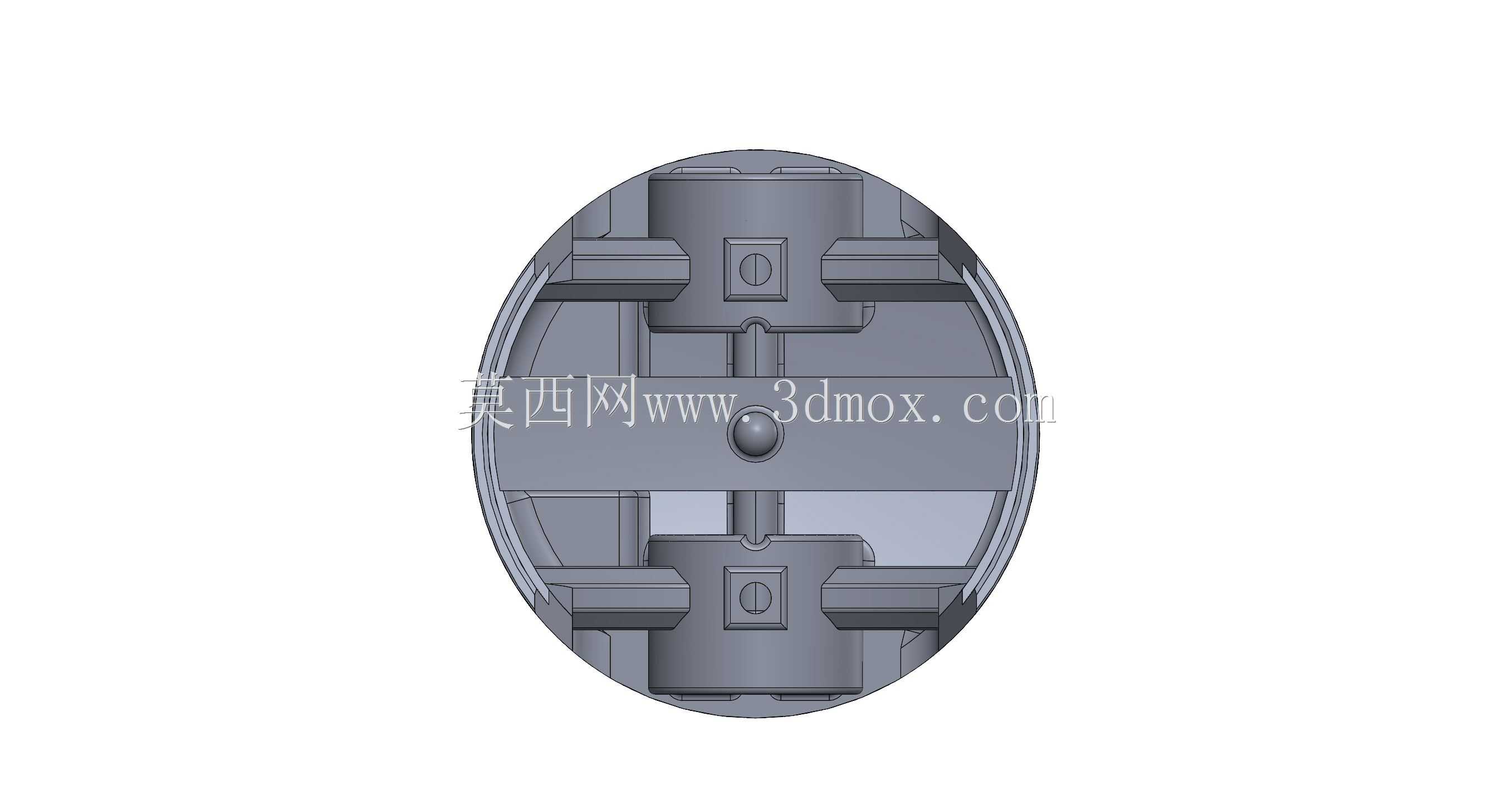

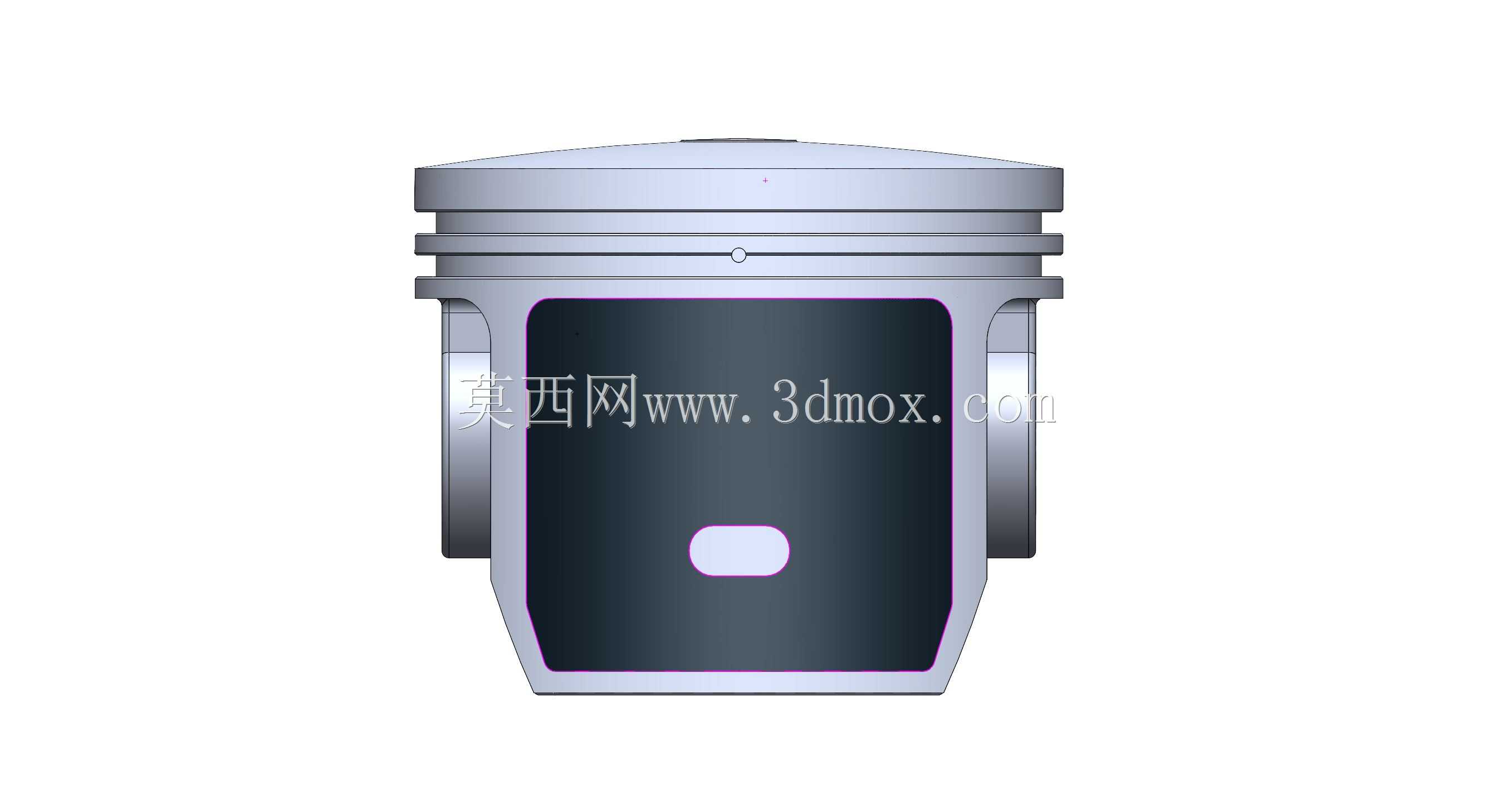

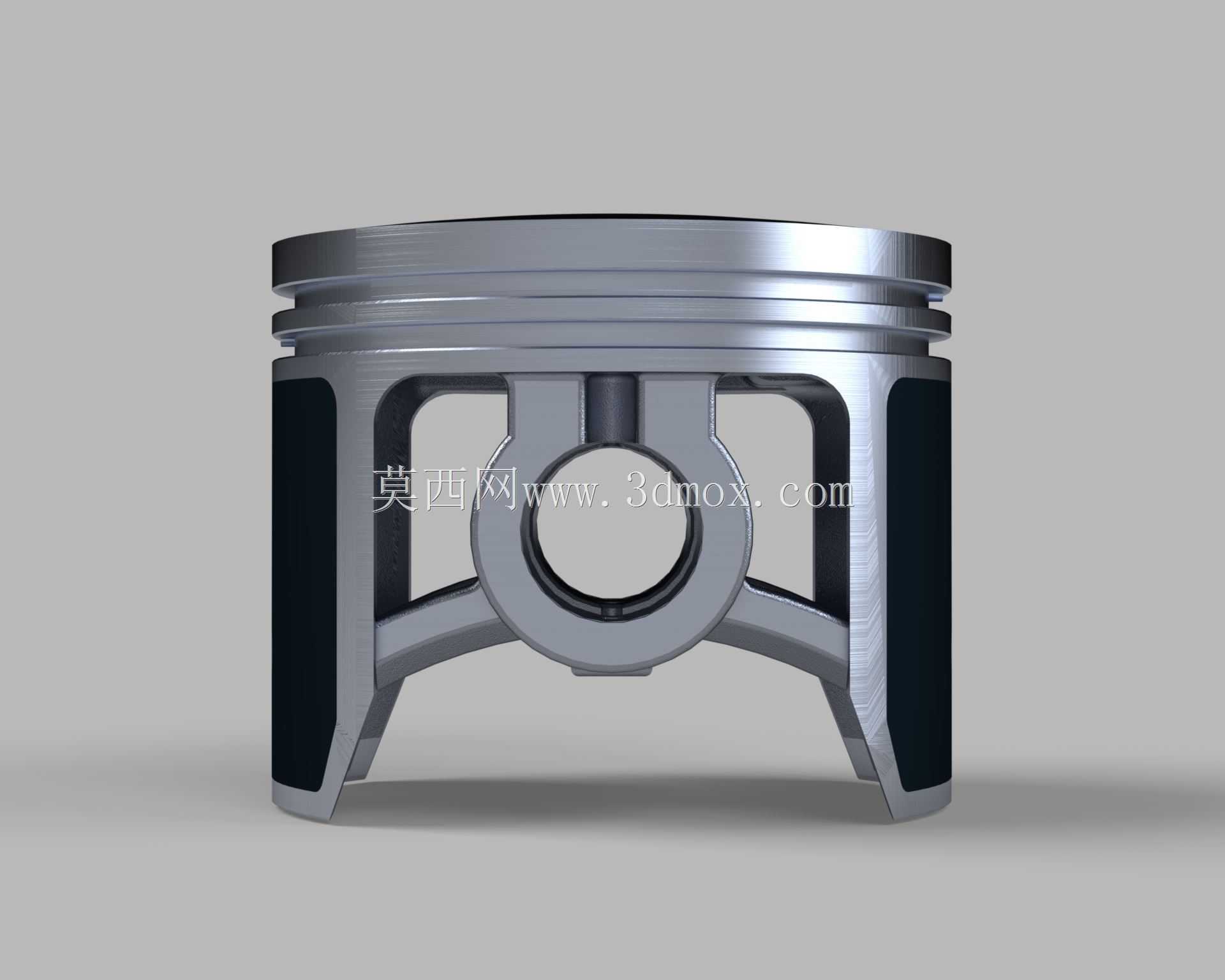

活塞销座部分采用了对称式加强筋结构，因为活塞销座是承接气体压力并传递给连杆的核心受力部位，工作过程中要承受交变的冲击载荷，加强筋的设计可以在不额外增加活塞整体重量的前提下，提升销座部位的结构强度，避免长期交变载荷下出现销座开裂的失效问题。活塞裙部采用了异形型线设计，并非正圆柱结构，考虑到活塞工作时顶部温度远高于裙部，热膨胀量存在梯度差，冷态装配时裙部的椭圆度和纵向型线可以保证热态工况下活塞与气缸壁的配合间隙均匀，避免出现拉缸、敲缸的故障。裙部一侧的减摩涂层区域，是为了降低活塞裙部与气缸壁的摩擦阻力，同时在冷启动阶段油膜尚未完全建立时，减少裙部的磨损量，提升冷启动可靠性。

从安装边界来看，这款活塞的总高、销孔中心到活塞顶面的压缩高度都是严格匹配45毫米缸径对应的连杆、曲轴行程参数设计的，销孔直径适配对应规格的活塞销，装配时需要保证活塞销与销座、连杆小头的配合间隙符合公差要求，活塞环的开口间隙、侧隙也需要匹配对应缸径的装配规范，避免工作过程中出现环卡滞、密封失效的问题。在实际选型适配时，除了缸径尺寸匹配，还需要确认活塞的压缩高度是否与原机型燃烧室设计匹配，否则会改变实际压缩比，导致动力输出异常或者爆震问题。这类小缸径活塞的重量控制也十分关键，同批次活塞的重量差需要控制在极小的公差范围内，避免曲轴运转时出现动平衡超差，引发整机振动过大的问题。

在三维建模过程中，这类活塞的建模难点主要集中在裙部异形型线的构建、环槽的公差配合设计、销座加强筋的过渡圆角处理上，过渡圆角的设计可以有效降低应力集中系数，提升活塞的疲劳寿命，而裙部型线的精度直接决定了活塞工作时的配合状态，建模时需要充分考虑热膨胀带来的尺寸变化，预留合理的膨胀余量，同时还要兼顾润滑油膜的形成空间，保证润滑充分。
