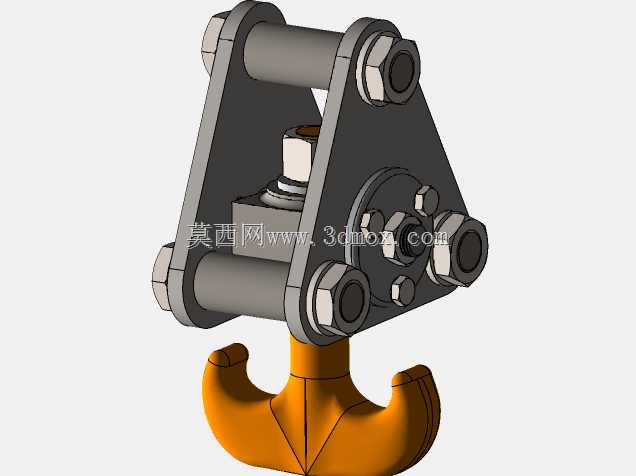

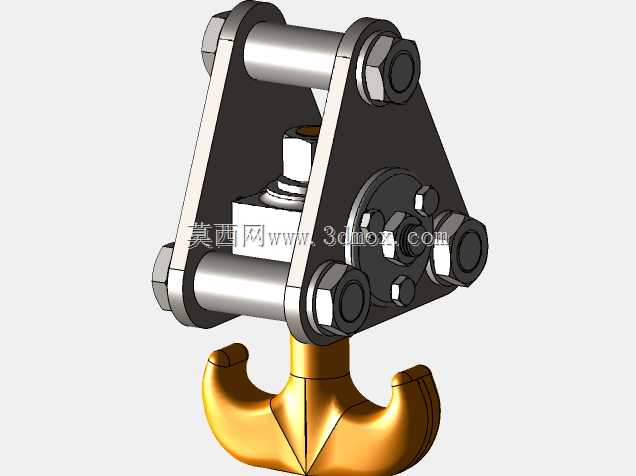

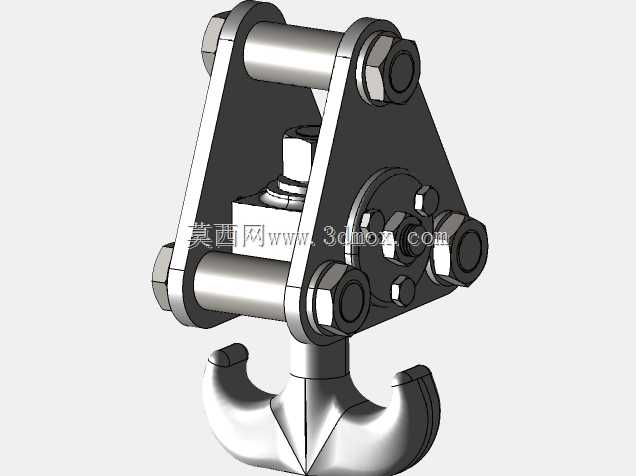

工业起重作业用双钩式起重吊钩结构

在车间重型工件转运、港口集装箱装卸、基建现场钢材吊装、仓储重型物资堆垛这类高频重载吊装场景里，吊钩是直接连接起重设备卷扬机构与被吊载荷的核心受力部件，其结构合理性直接决定吊装作业的安全冗余与作业效率。这款双钩结构的起重吊钩，区别于常见的单钩设计，采用对称布置的双钩爪结构，在应对大吨位长形工件、对称分布载荷的吊装作业时，能让载荷重心更贴近吊钩竖直轴线，大幅降低单钩吊装时容易出现的载荷偏摆、钩身单侧受力过载的问题，尤其适合钢厂钢坯吊运、重型设备厂内移位、桥梁构件吊装这类载荷分布均匀、额定起重量偏大的作业场景。

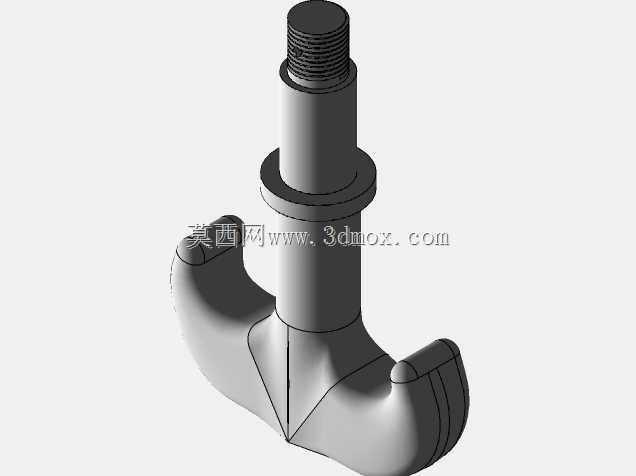

从结构设计逻辑来看，上部的外螺纹段是核心安装接口，采用标准梯形螺纹设计，这类螺纹牙根强度高、对中性好，能承受较大的轴向载荷与冲击载荷，安装时可与起重滑车组的吊钩横梁、推力调心滚子轴承配合，实现吊钩在承载状态下的360度自由回转，方便作业人员调整被吊工件的朝向，避免钢丝绳打扭。螺纹段下方设置的环形凸台是定位承压面，安装时该端面会抵靠在吊钩横梁的轴承座端面上，承担吊钩整体的轴向载荷传递，凸台的外径尺寸经过匹配计算，既保证足够的承压面积降低接触面压应力，又不会因尺寸过大干涉滑车组周边的滑轮、护板等部件的运动边界。

钩身部分采用整体锻造式的流线型过渡结构，从上部直杆段到双钩爪的过渡区域采用大圆弧平滑过渡，没有尖锐的转角结构，从应力分布角度来说，这种设计能有效避免应力集中，在承受突发冲击载荷时，不会因局部应力超过材料屈服强度出现裂纹。双钩爪的钩尖位置设置了凸起的防脱挡边，作业时配合配套的弹簧式防脱棘爪，能避免吊装过程中钢丝绳、吊装带从钩槽内滑脱，即便作业过程中出现短暂的载荷晃动、吊索偏移，也能将吊索约束在钩身的承载槽内。钩身的截面从直杆段到钩尖位置采用渐变设计，直杆段作为主要的轴向承力段，截面尺寸最大，往钩尖方向随着受力弯矩的变化逐步调整截面大小，在保证各截面安全系数满足重载起重规范要求的前提下，尽可能降低吊钩自身的重量，减少起重设备的无效载荷占比。

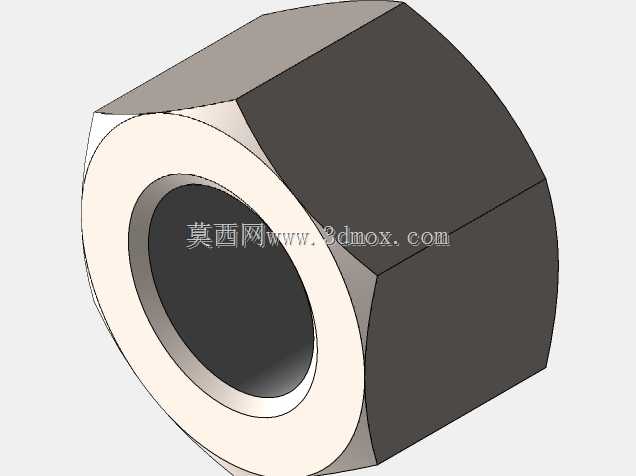

从安装边界尺寸来看，上部螺纹段的长度经过匹配设计，能适配市面上主流的5-10吨级桥式起重机、门式起重机的吊钩组安装尺寸，安装时不需要额外加工转接套，直接穿入吊钩横梁后配合锁紧螺母、止退垫片即可完成固定，钩身的最大回转半径经过控制，在双钩完全回转过程中，不会与滑车组的侧板、动滑轮外缘发生运动干涉，双钩爪的开口尺寸适配常规直径的钢丝绳吊索、扁平吊装带以及弓形卸扣，不需要额外更换异型吊具就能完成常规吊装作业。

在实际使用场景中，这种双钩结构相比同吨位的单钩，吊钩自身的高度尺寸更小，能在起重设备有效起升高度固定的情况下，增加实际可用的吊装净空，对于厂房高度有限的车间内部吊装作业来说，能有效避免因吊钩自身高度过大导致工件无法吊至目标高度的问题。钩身的承载槽经过圆弧打磨处理，不会出现尖锐棱角切割吊索的情况，能延长钢丝绳、吊装带的使用寿命，减少吊具损耗成本。设计过程中对钩身的受力路径做了完整的仿真验证，在额定载荷下，钩身各位置的应力均远低于材料的许用应力，即便是承受1.25倍额定载荷的静载试验、1.1倍额定载荷的动载试验，也不会出现永久变形，完全满足起重吊具的安全规范要求。
