24V带PTC加热功能轴流散热风机结构

这款带PTC加热功能的轴流风机，常被应用在户外电气机柜、小型工控设备舱、低温环境下的仪表保温腔这类场景里——很多户外部署的工业控制设备，冬季低温环境下开机时内部元器件温度过低，电容、传感器这类部件容易出现启动参数漂移，甚至低温无法正常启动的问题，同时设备运行过程中又会产生积热需要排出，这款集成了加热与送风功能的风机，刚好能同时覆盖低温预热与运行散热的双重需求，不用在狭小的舱体内分别布置加热模块与独立风扇，能大幅节省舱内安装空间。

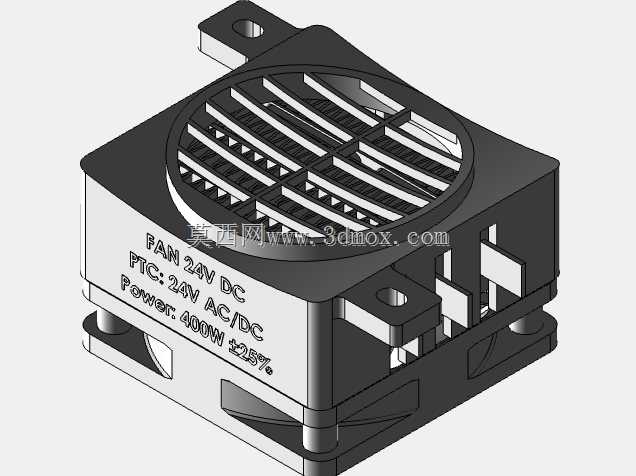

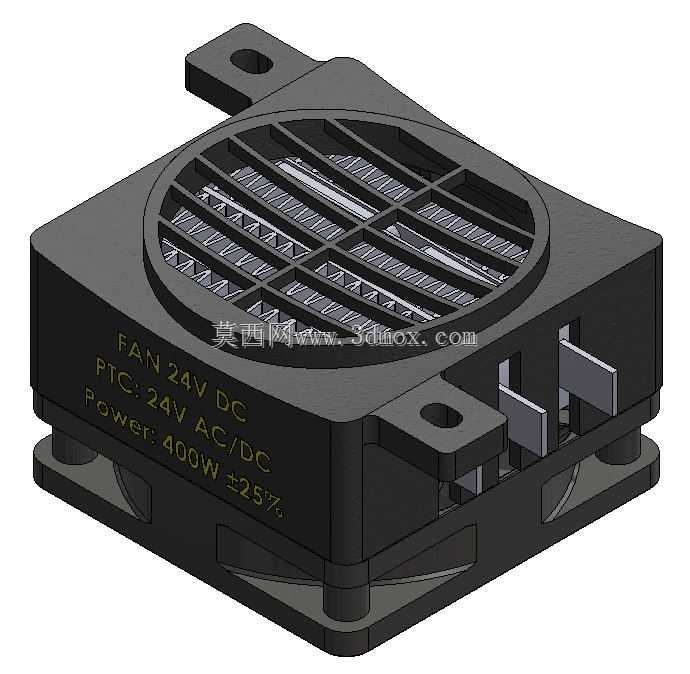

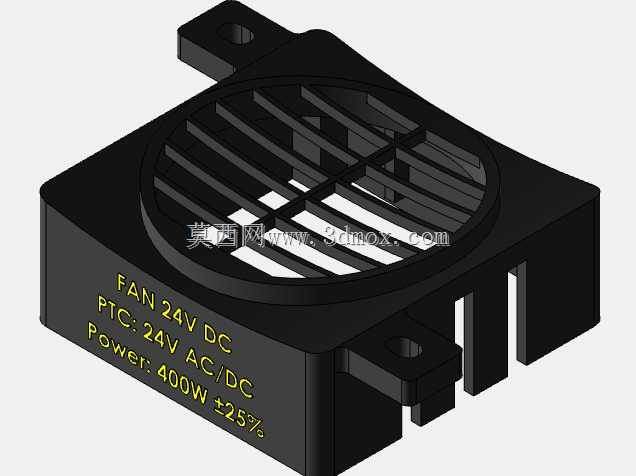

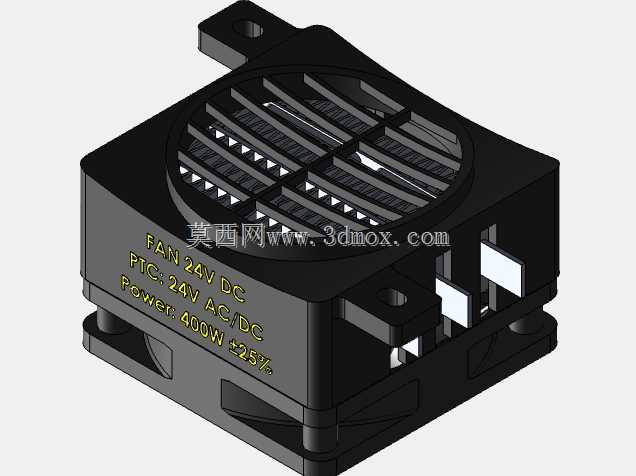

从结构设计来看，整体采用方形基座加圆形风槽的布局，基座两侧延伸出带安装孔的固定耳，安装孔位做了沉台设计，装配时螺丝头可以完全沉入沉台内，不会突出表面刮蹭周边布线或者其他元器件。固定耳的位置做了加厚处理，避免长期受震动出现安装脚断裂的问题，毕竟很多户外机柜会伴随设备运行产生持续微震，安装位的结构强度直接决定了部件的使用寿命。风槽正面设置了格栅式防护网，格栅的筋条采用倾斜排布的方式，既可以阻挡较大的异物落入风轮区域造成卡滞，又不会过多阻挡风道，影响出风效率。

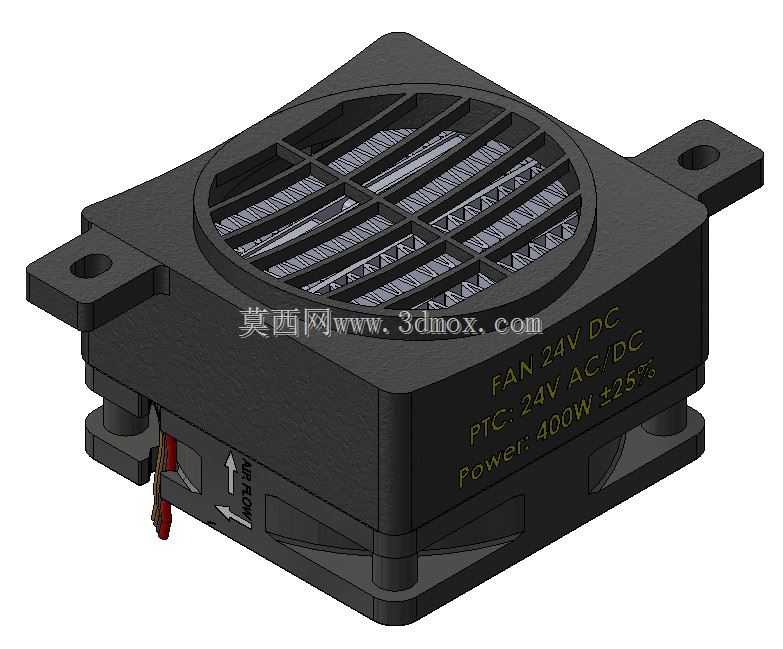

风机本体集成了PTC加热组件，供电支持24V交直流通用，额定加热功率400W，功率偏差控制在±25%区间内，PTC组件本身具备自限温特性，不会出现持续升温烧毁的问题，就算风机出现堵转情况，加热组件温度升到居里点后就会自动降低功率，避免引发过热起火的风险，这对无人值守的户外设备来说是非常关键的安全设计。机身侧面印有清晰的气流方向标识，装配时可以直接根据箭头方向确认进出风侧，不用额外对照说明书判断安装方向，能减少装配时的出错概率。接线端从机身侧下方引出，引线做了防弯折的护套处理，避免装配布线时拉扯引线造成接线端松脱。

安装边界方面，整体方形基座的尺寸适配小型机柜的标准安装位，两侧固定耳的孔距符合常规小型轴流风机的安装尺寸规范，替换原有普通散热风扇时不用重新在机柜壁上打孔，直接沿用原有安装孔位就能完成装配，降低改造的工作量。机身厚度控制得比较紧凑，就算是内部空间局促的小型仪表舱，也不会出现和内部元器件干涉的情况。风轮采用离心式轴流结构，运行时噪音控制在较低区间，适合对噪音有一定要求的室内外小型设备场景。

从建模细节来看，模型还原了实物的所有结构特征，包括格栅的筋条倒角、安装孔的沉台结构、机身侧面的标识刻印、接线端的护套结构，甚至固定耳与基座衔接处的加强筋都做了准确还原，不管是用来做设备整机的装配干涉检查，还是做机柜内部的热仿真模拟，都能直接调用，不用再额外做结构简化。结构设计上充分考虑了实际装配的公差余量，安装孔的孔径比常用固定螺丝直径大出合理的装配间隙，就算机柜壁上的安装孔存在少量位置偏差，也能顺利完成装配，不会出现孔位对不上的问题。机身底部设置了定位凸台，装配时可以卡在机柜壁的开孔内，起到辅助定位的作用，不用安装时全程手扶对位，能提升装配效率。

在实际选型使用时，这款风机适合舱内容积在0.5立方米以内的小型设备舱使用，低温环境下开机前提前10分钟启动加热功能，就能将舱内温度提升到元器件正常工作的温度区间，设备正常运行后可以根据舱内温度切换到纯送风模式，排出设备运行产生的热量，维持舱内温度在合理区间。相比独立布置加热块加普通风扇的方案，这种集成式结构的布线更简单，只需要一组供电线就能同时控制加热与送风功能，减少舱内的布线节点，也降低了线路故障的概率。
