中空交叉滚子轴承式伺服旋转平台结构

　　这款中空结构的旋转承载平台，在自动化产线的多工位转位、精密检测设备的角度调整、电子装配工序的工件旋转换位场景中适配性极强，区别于传统的凸轮分割器固定转位角度的局限，该平台可配合伺服驱动系统实现任意角度的定位输出，能覆盖从0.1度级的微角度调整到整周连续回转的使用需求。从结构设计逻辑来看，其核心承载采用交叉滚子轴承作为回转支撑，轴承内部滚子呈90度交叉排列，可同时承受轴向载荷、径向载荷以及倾覆力矩，相比同尺寸的深沟球轴承加推力轴承的组合结构，轴向安装尺寸压缩了近40%，能在有限的安装空间内提供更高的承载刚度，避免大负载下的台面倾斜问题。

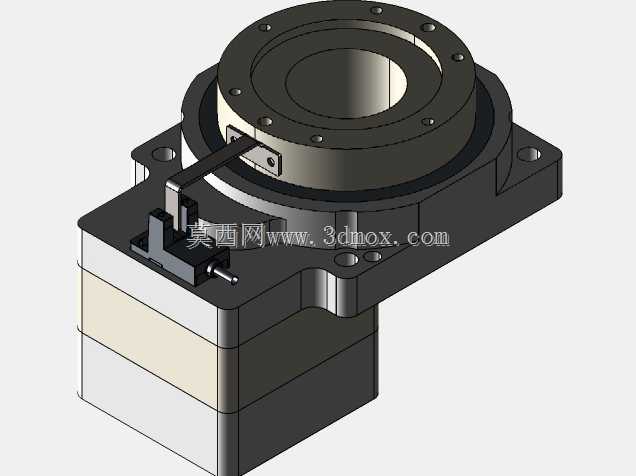

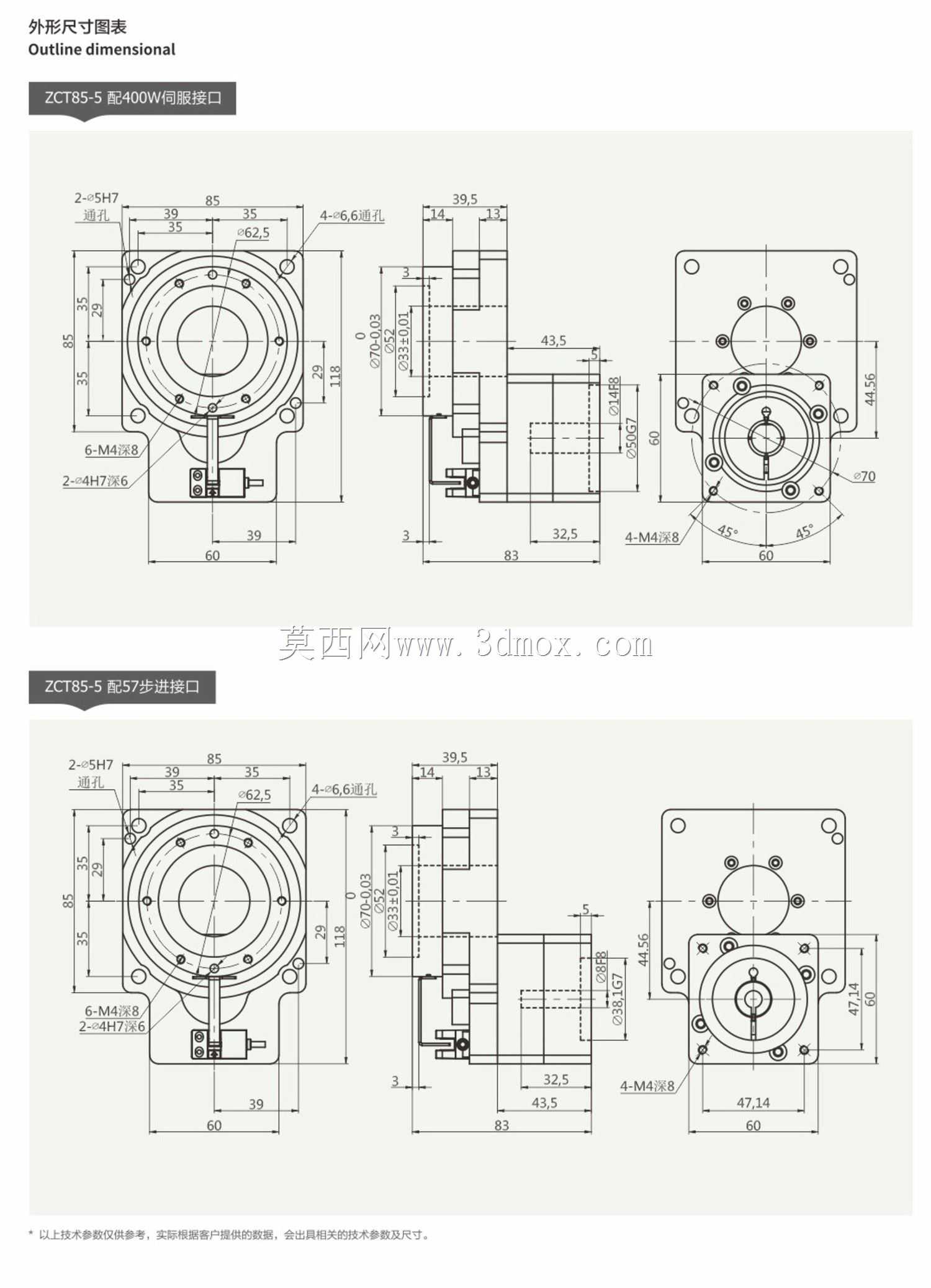

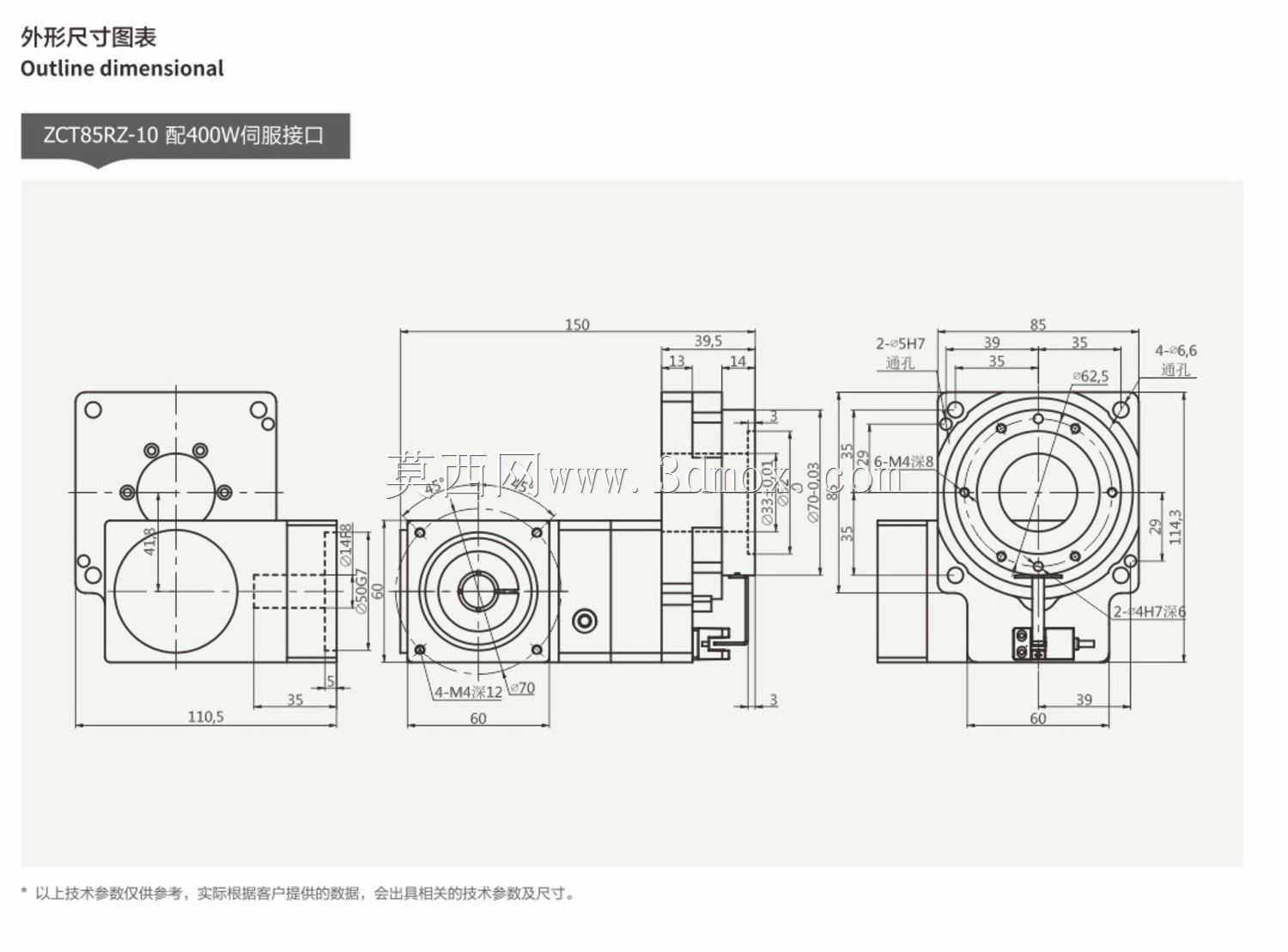

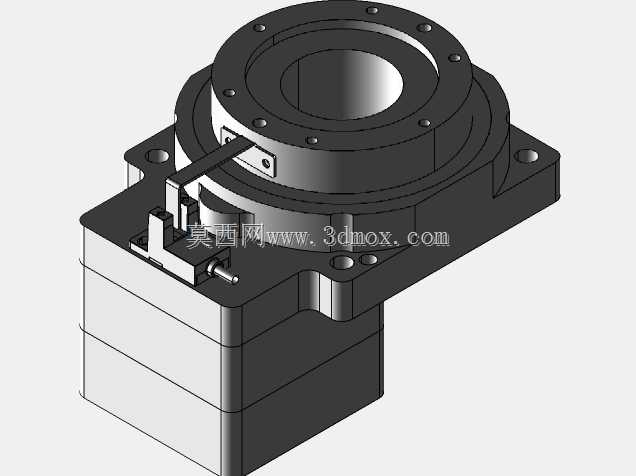

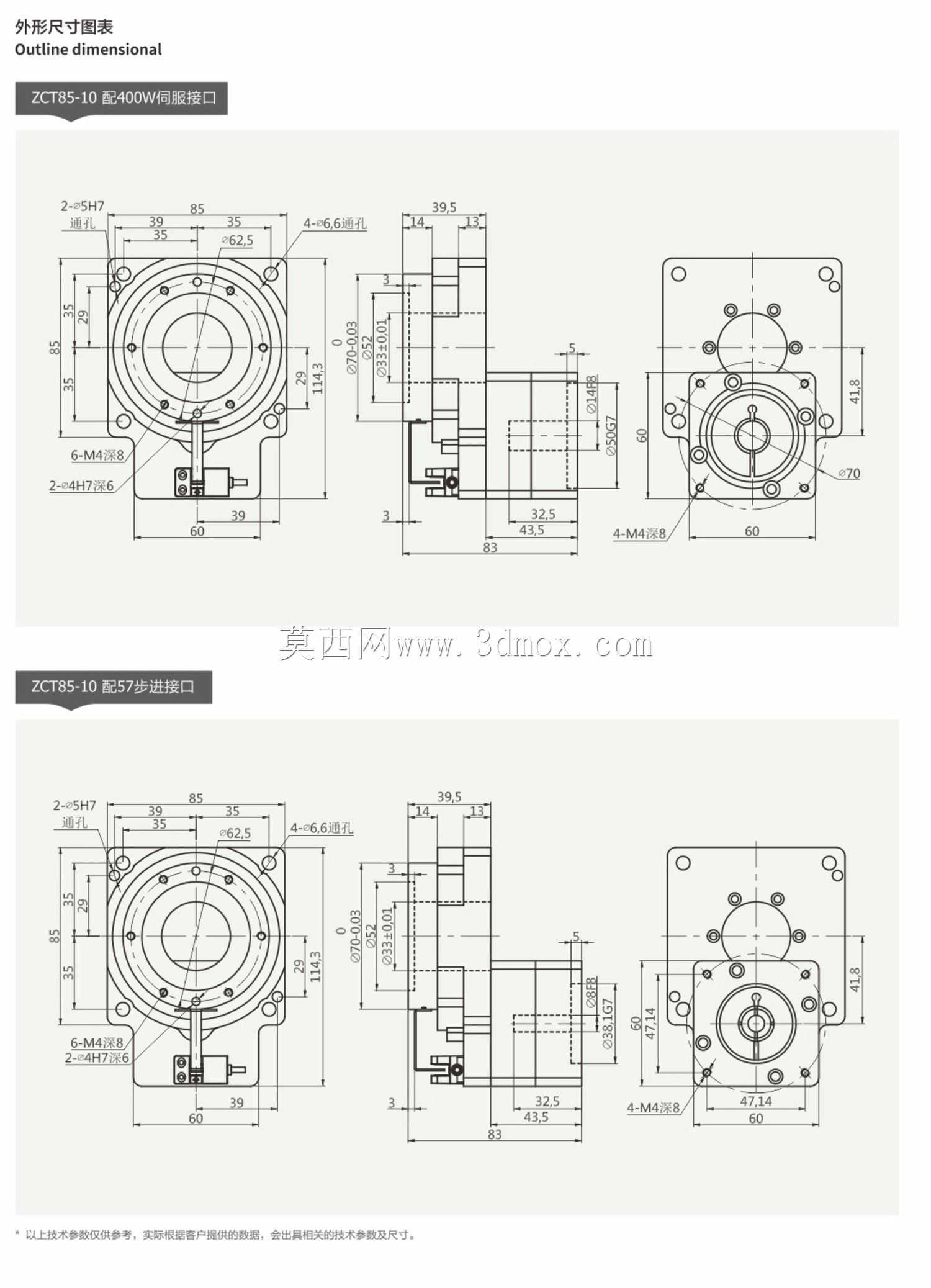

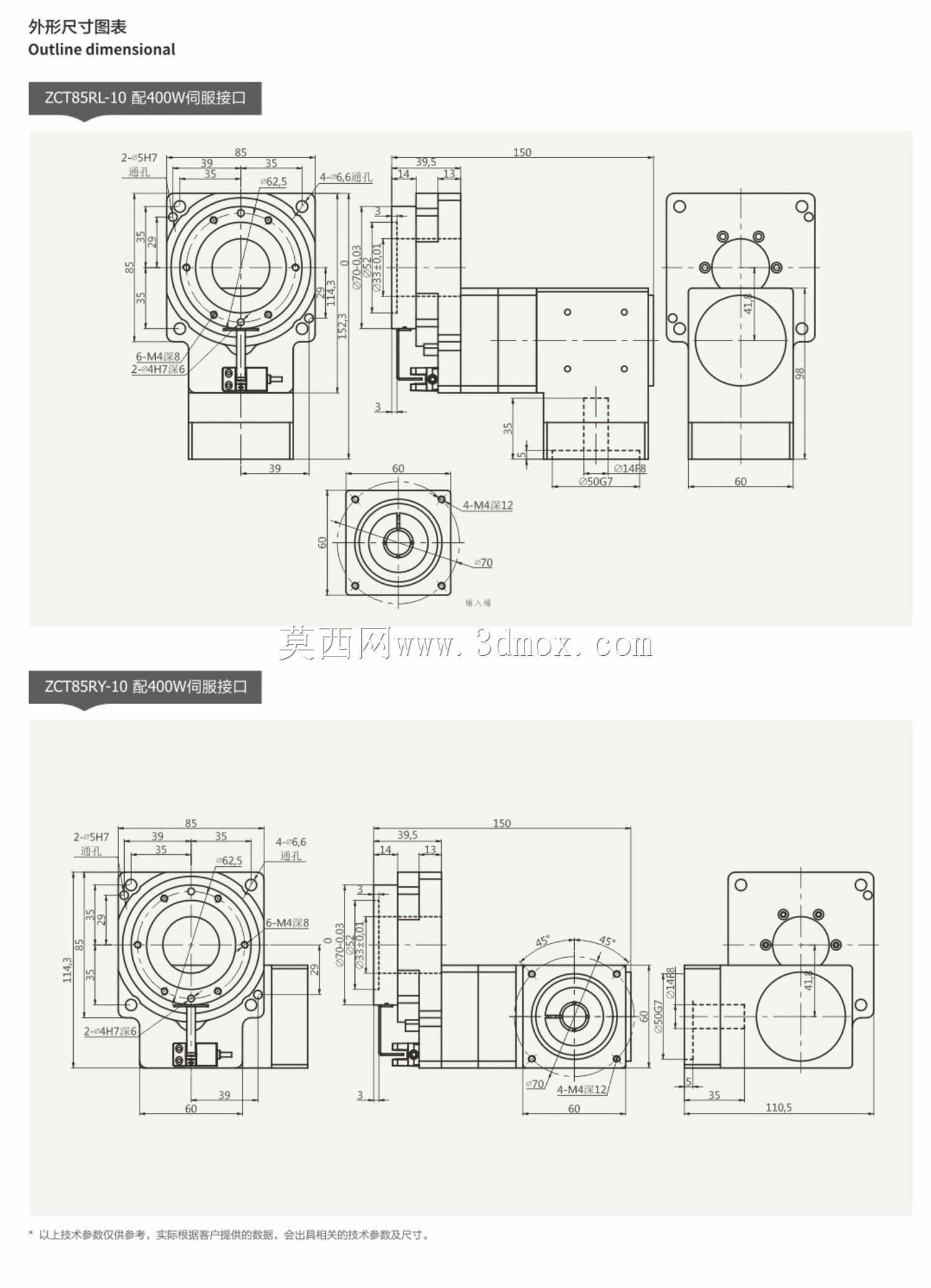

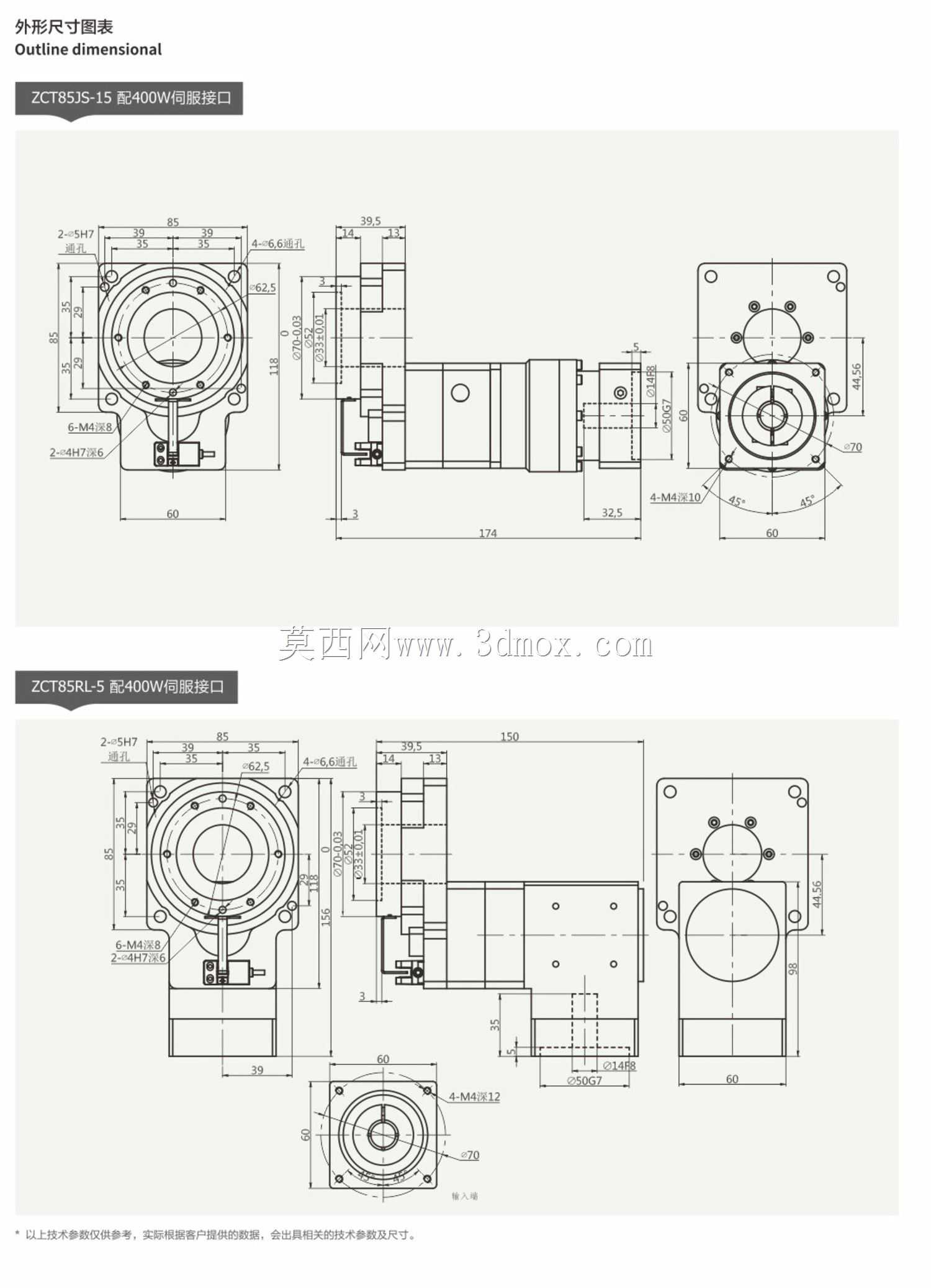

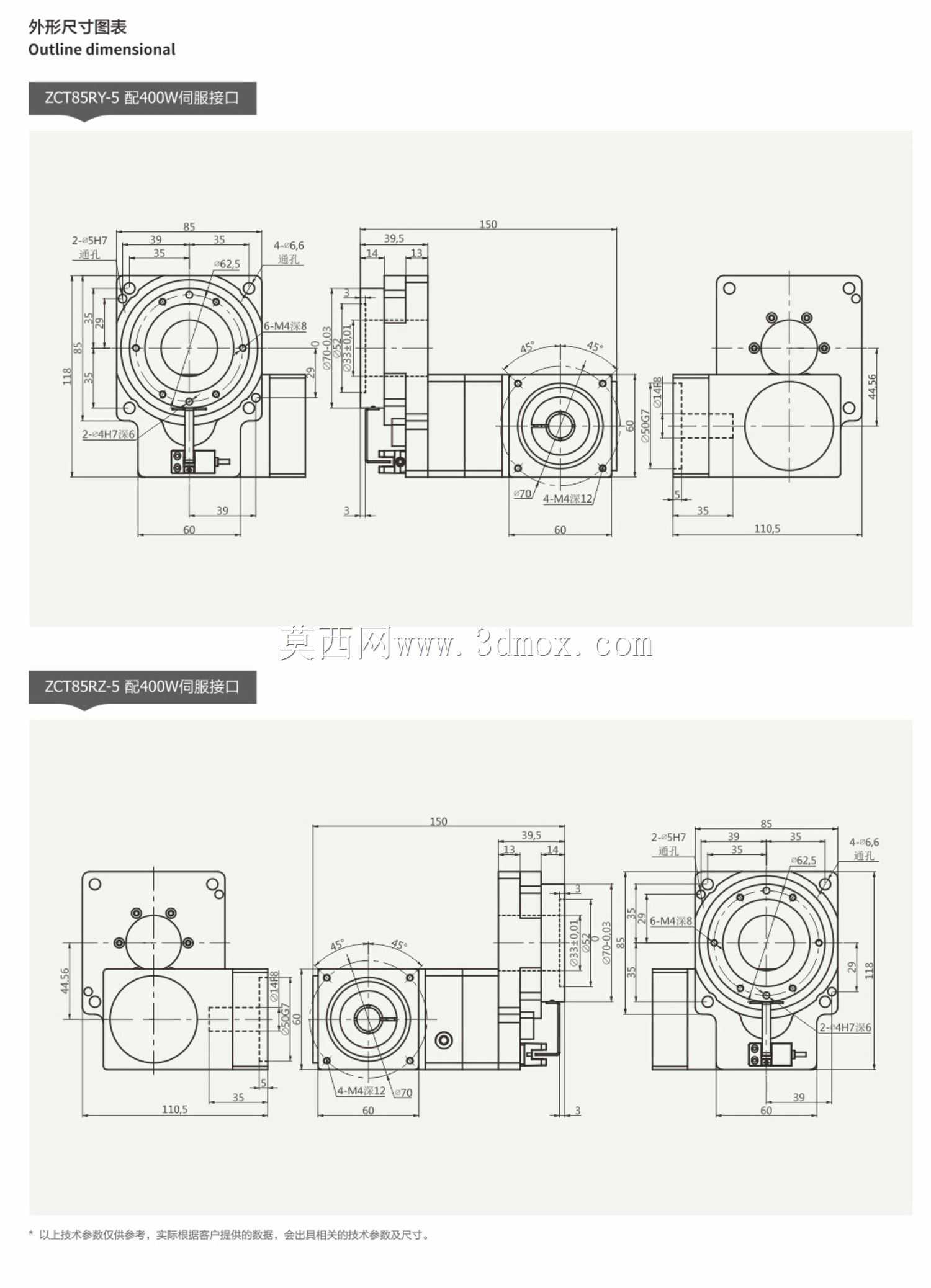

　　平台上部的法兰盘面预留了均匀分布的安装螺纹孔与定位销孔，可直接适配不同规格的工装夹具、吸盘载具或者检测探头，盘面中心的通孔设计是该结构的核心优势之一，可穿过气路管路、电路线束或者加工主轴，在需要走中空气路的真空吸附工装、需要穿线的视觉检测工位中，能避免管线随平台回转发生缠绕，大幅简化外围走线走管的布局设计。从安装边界来看，平台底部采用方形安装基座，基座四角预留了沉头安装孔，可直接固定在铝型材机架或者钢板安装面上，侧向的出线端预留了线缆弯折空间，安装时不需要额外预留过大的侧向避让距离，适配紧凑的设备内部布局。

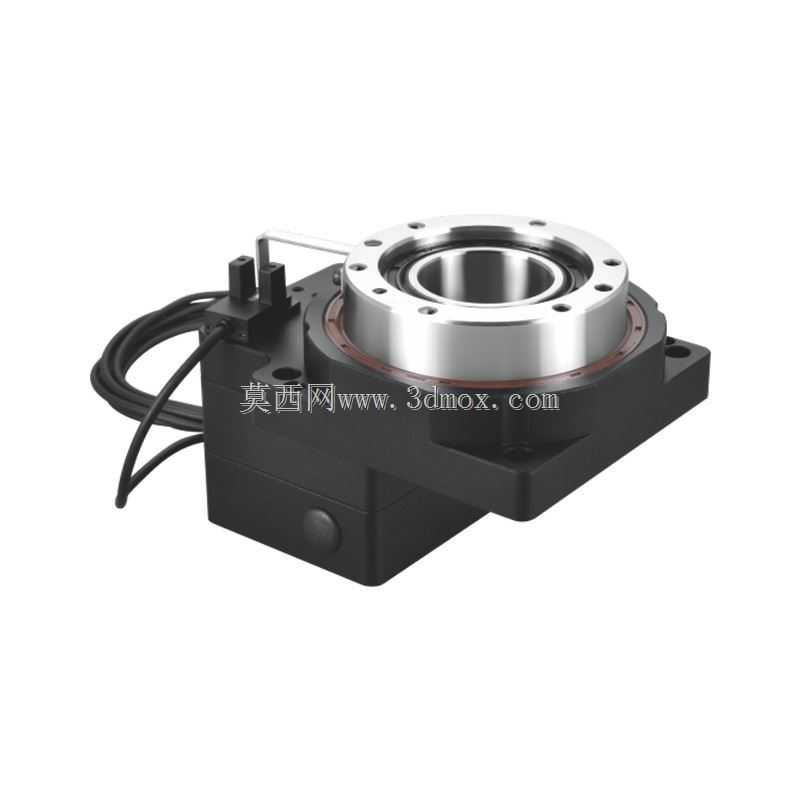

　　传动端采用集成式的连接结构，可直接对接市面主流规格的伺服电机与步进电机，不需要额外设计定制连接法兰与联轴器，电机输出的扭矩通过内部的减速增扭结构传递到回转台面，传动背隙可控制在弧分级，能满足精密装配、视觉对位等对回转精度有较高要求的工序。在实际选型适配时，需要注意台面的最大负载偏心距，当负载重心偏离台面中心超过额定值时，需要校核交叉滚子轴承的倾覆力矩余量，避免长期运行导致轴承滚道磨损，影响回转精度。平台的本体采用发黑处理的铸铁基座搭配表面镀镍的回转法兰，在常规工业车间环境下具备基础的防锈能力，不需要额外做表面防护处理，侧向的光电传感器安装位可直接配套原点感应器，方便设备调试时的回零操作，不需要额外设计传感器安装支架。

　　这类旋转平台相比传统的DD马达直驱结构，成本更低，同时具备更高的输出扭矩，在中低速、大扭矩的回转工位中性价比优势明显，可替代传统的分割器搭配普通电机的方案，实现任意角度的可编程控制，适配多品种小批量的柔性生产需求，在3C电子装配、小零件精密检测、五金件多工位加工等场景中已经得到广泛应用。
