香槟双切加工自动化生产设备结构

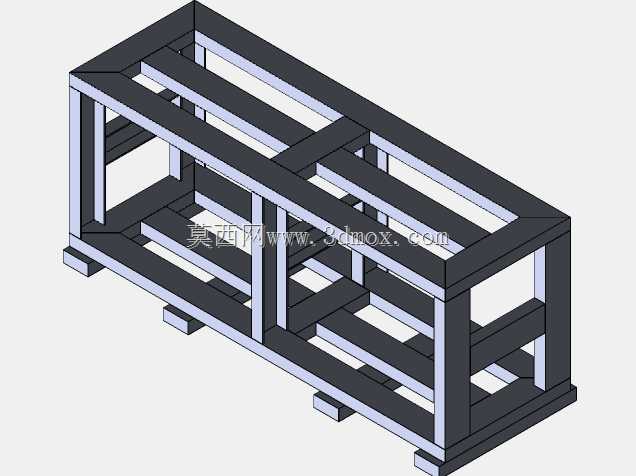

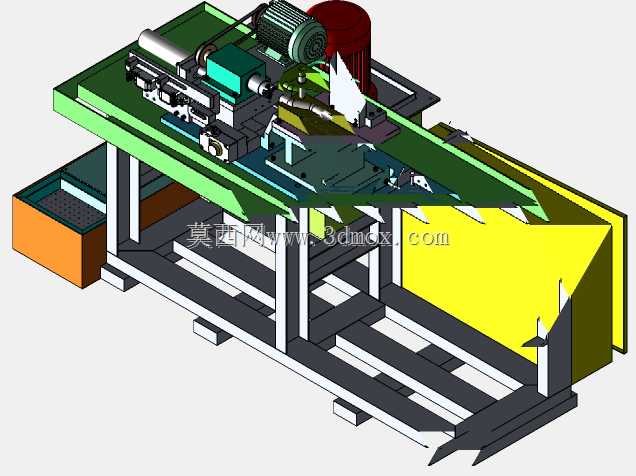

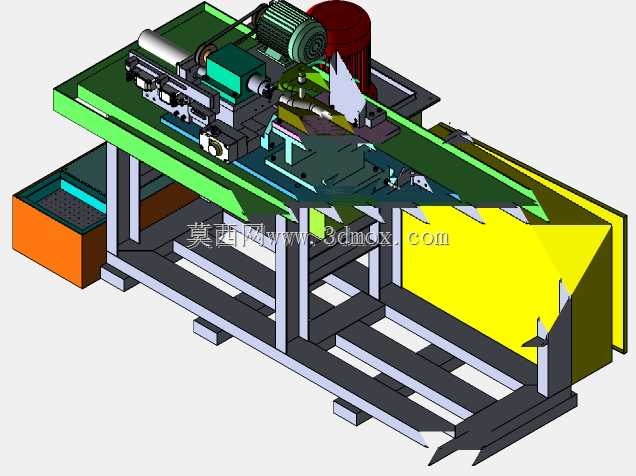

　　该设备主要面向瓶装香槟生产环节的瓶口双端切割修整工序，在酒类灌装包装生产线中承担瓶身端部精准裁切的工位功能，适配玻璃瓶装香槟产品的量产加工需求，可直接嵌入现有酒类包装流水线，衔接上游洗瓶、烘干工位与下游贴标、灌装工位，无需对原有产线做大规模结构改造。从整体布局来看，设备采用方通焊接机架作为承载主体，底部预留120mm高度的可调脚杯安装空间，可根据车间地面平整度调整整机水平度，机架总宽度控制在1200mm范围内，长度为1800mm，整机最高点距地面1450mm，符合常规车间流水线的工位高度设计规范，侧面预留的维护空间宽度达600mm，方便运维人员拆解调整切割组件。

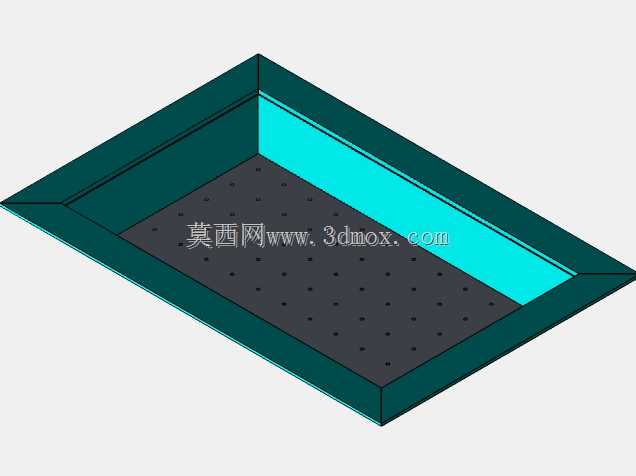

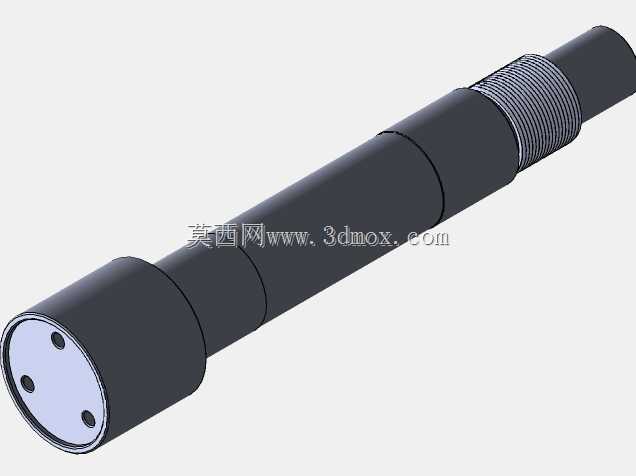

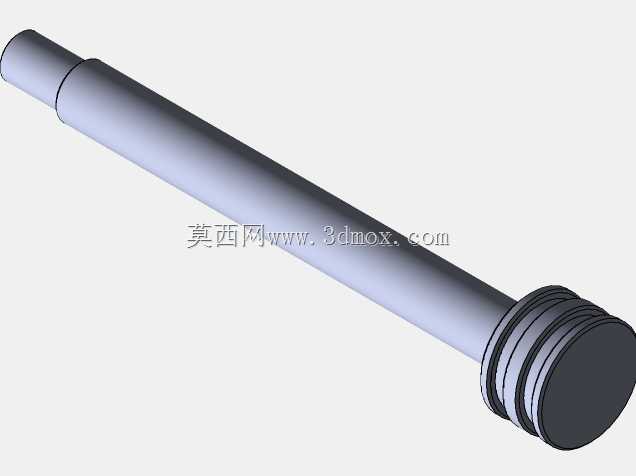

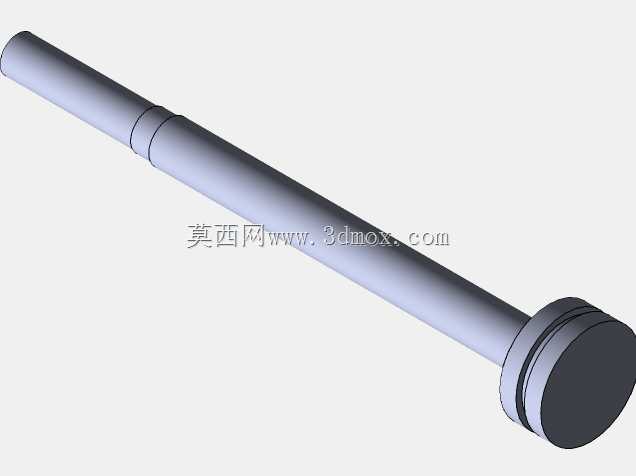

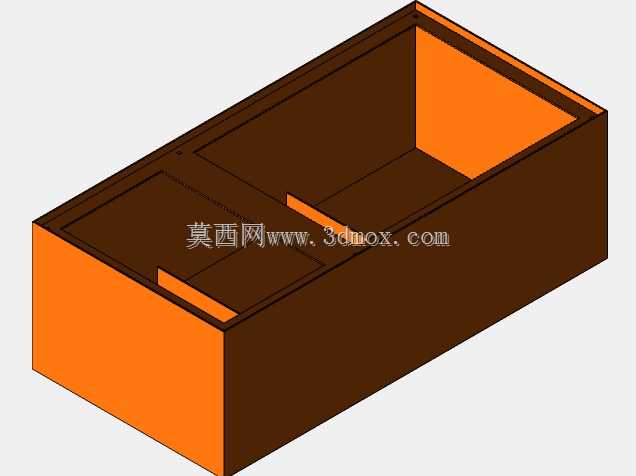

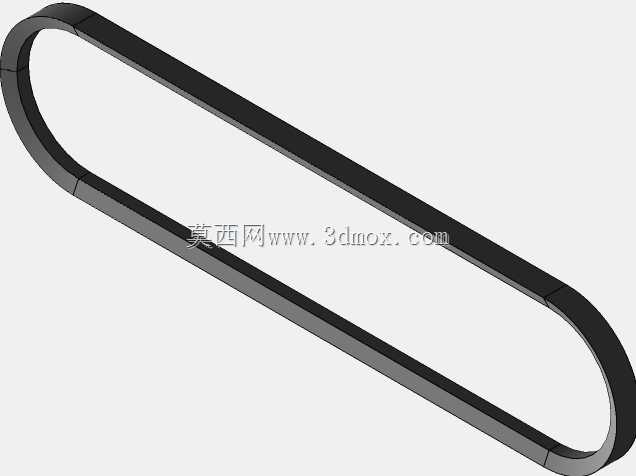

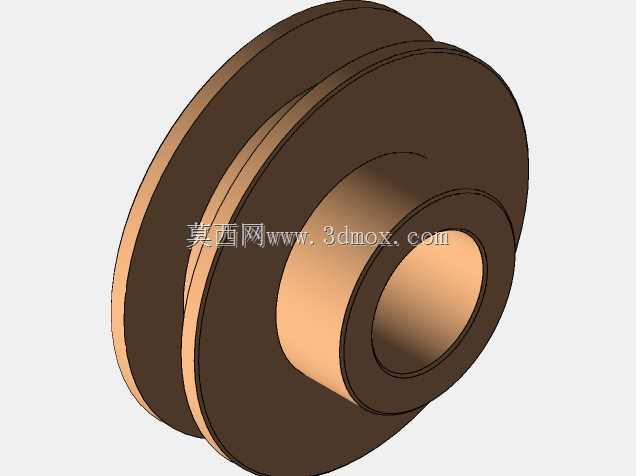

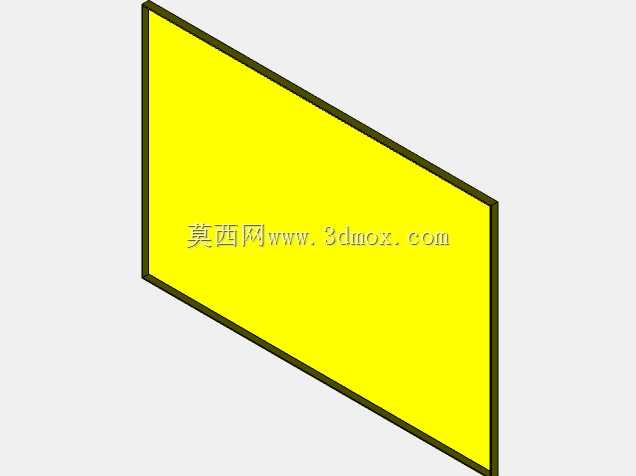

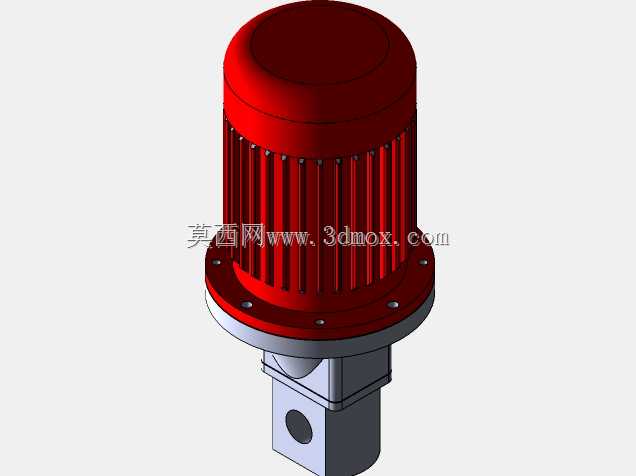

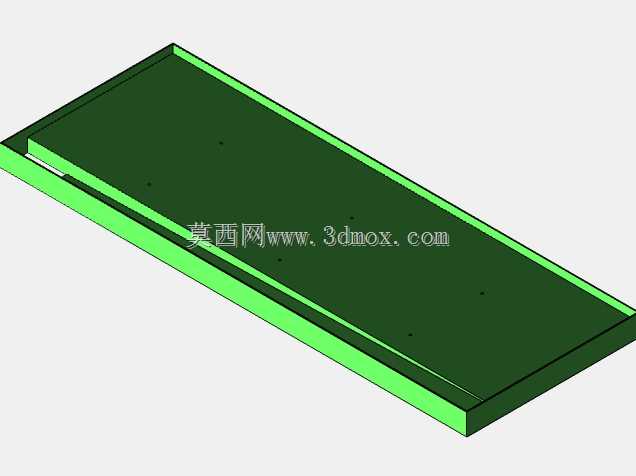

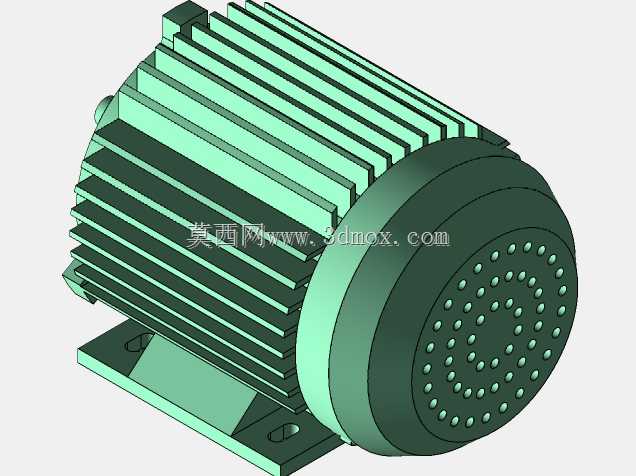

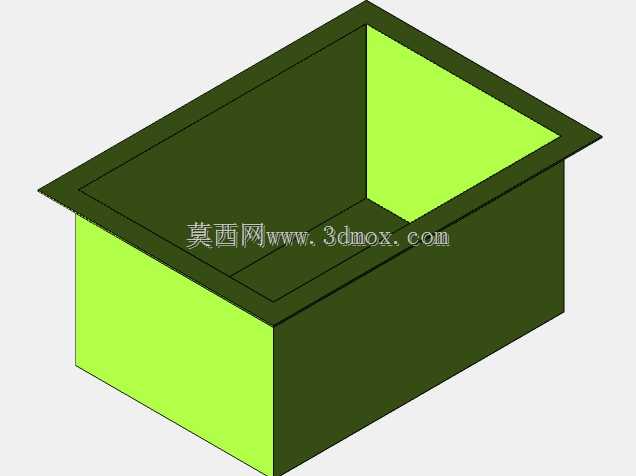

　　设备的动力单元采用分区域布置方案，切割主轴驱动电机安装在机架上部的后侧安装位，通过同步带轮将动力传递至两组平行布置的切割主轴，两组锯片的间距可通过手轮调节丝杆机构实现±15mm的行程调整，适配不同高度规格的香槟瓶端部裁切需求，切割位置的防护罩采用透明亚克力板材制作，既可以阻挡切割过程中产生的玻璃碎屑飞溅，又能方便操作人员实时观察锯片磨损情况与切割进给状态。进料输送部分采用平顶链板结构，链板宽度为110mm，刚好适配标准香槟瓶的瓶身直径，链板上方设置有两组导向护板，护板间距可通过侧边的锁紧螺母快速调整，保证瓶身在输送过程中始终保持居中姿态，不会出现偏斜导致的切割尺寸超差。在切割工位的进料侧，设置有弹性缓冲定位机构，当瓶身输送至切割位置时，弹性顶杆会从侧方伸出顶住瓶身侧壁，配合上方的下压定位头将瓶身完全固定，避免切割过程中瓶身出现晃动导致的切口崩边、倾斜问题，下压定位头的接触部位包裹有食品级硅胶垫，不会对玻璃瓶身造成压痕损伤。切割完成后的出料侧设置有碎屑吹扫装置，采用洁净压缩空气将附着在瓶身切口位置的玻璃碎屑吹落至下方的碎屑收集槽，收集槽采用抽拉式结构，每班生产结束后可直接抽出清理积存的碎屑，无需拆解设备主体结构。

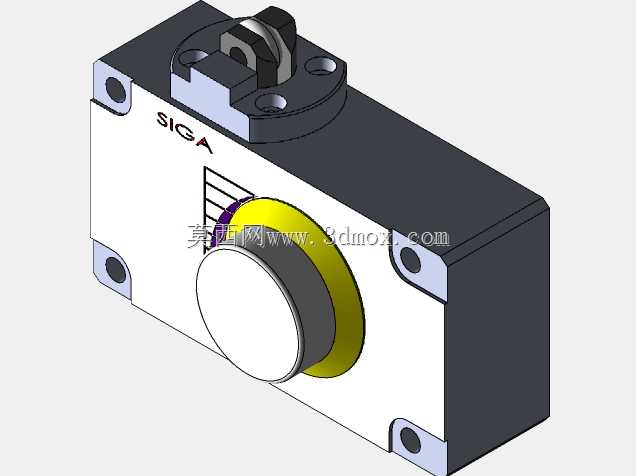

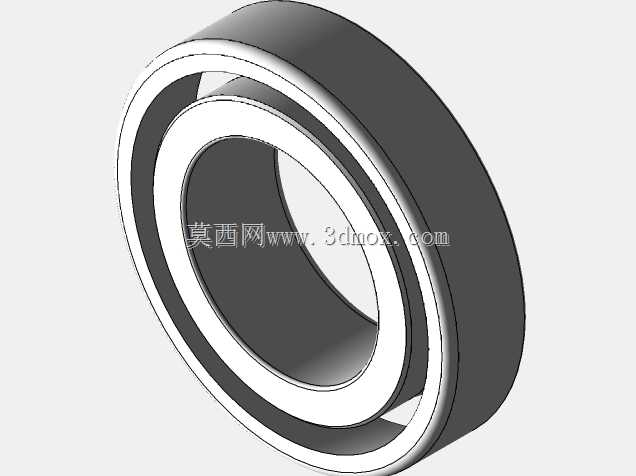

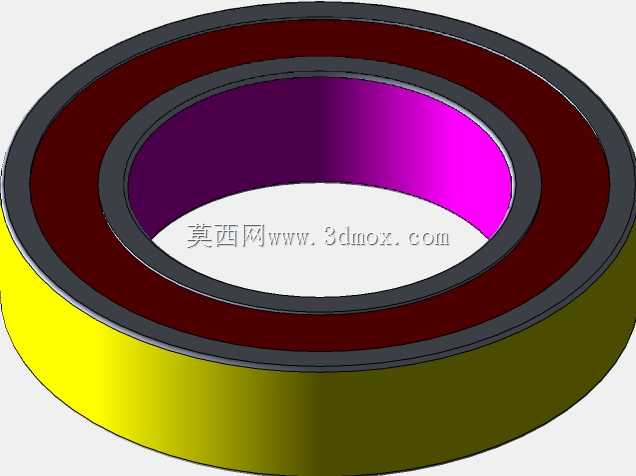

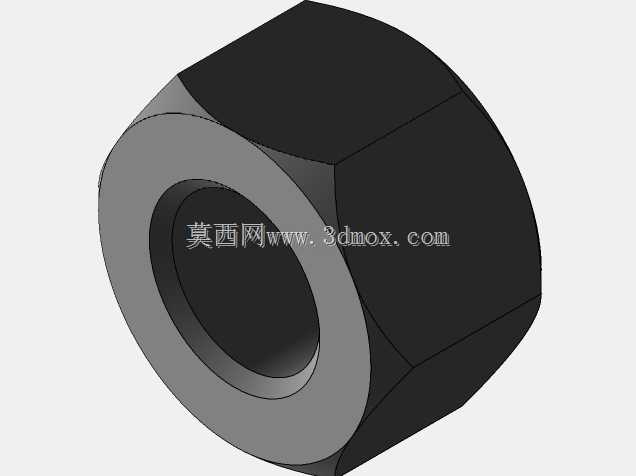

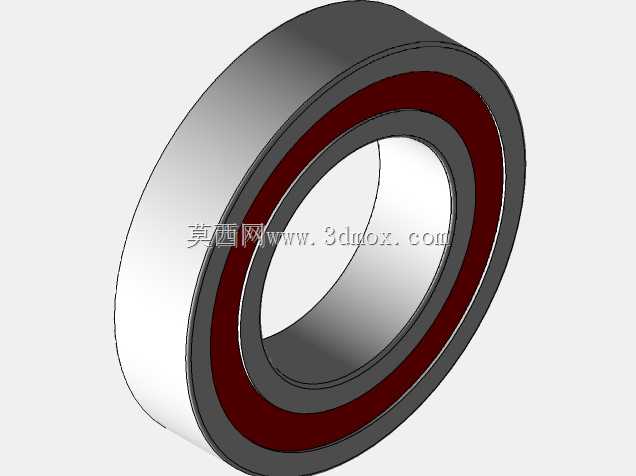

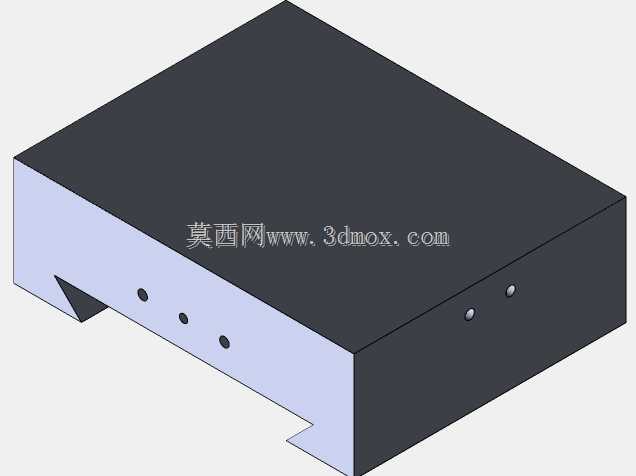

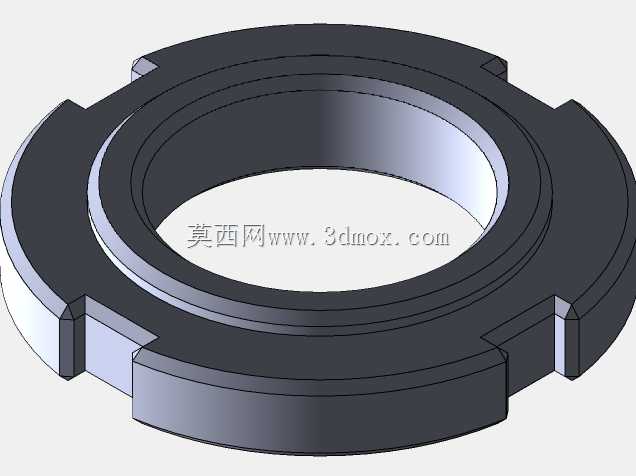

　　设备的电气控制箱安装在机架的右侧立柱位置，操作面板高度距地面1100mm，符合人体工程学操作高度，面板上设置有启动、停止、急停按钮与转速调节旋钮，可根据不同瓶身的玻璃材质特性调整切割主轴的转速，避免转速过高导致的玻璃过热开裂，或是转速过低导致的切口毛边问题。从设计逻辑来看，该设备优先考虑了量产场景下的稳定性与易维护性，所有易损件均采用标准件选型，切割锯片采用通用的金刚石锯片，采购替换成本低，更换时仅需松开主轴锁紧螺母即可完成拆装，单次更换时间不超过5分钟；所有传动部位的轴承均采用带密封结构的深沟球轴承，可阻挡玻璃碎屑进入轴承内部，延长部件使用寿命。

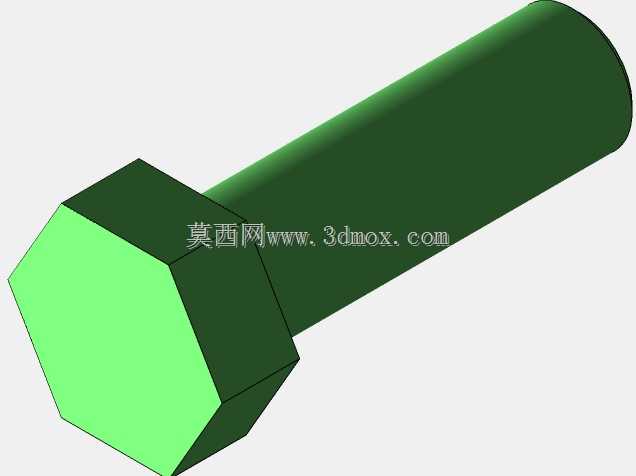

　　在安装边界方面，设备进料端与出料端的链板高度均设置为850mm，与常规酒类包装线的输送面高度保持一致，对接时仅需调整两端的连接护板即可完成产线衔接，设备底部预留的地脚螺栓安装孔位为长圆孔，允许安装时存在±10mm的位置偏差，降低现场安装的对位难度。切割工位的除尘接口设置在锯片防护罩的后侧，可外接车间中央除尘系统，将切割产生的细微玻璃粉尘直接抽走，避免粉尘扩散到车间环境中影响操作人员健康。设备的整体防护等级达到IP54，可适应灌装车间潮湿、多清洗水渍的生产环境，所有电气接线部位均做了防水密封处理，日常车间清洗消毒时不会出现电路短路问题。
