橡胶件钻切与孔位视觉检测一体化设备

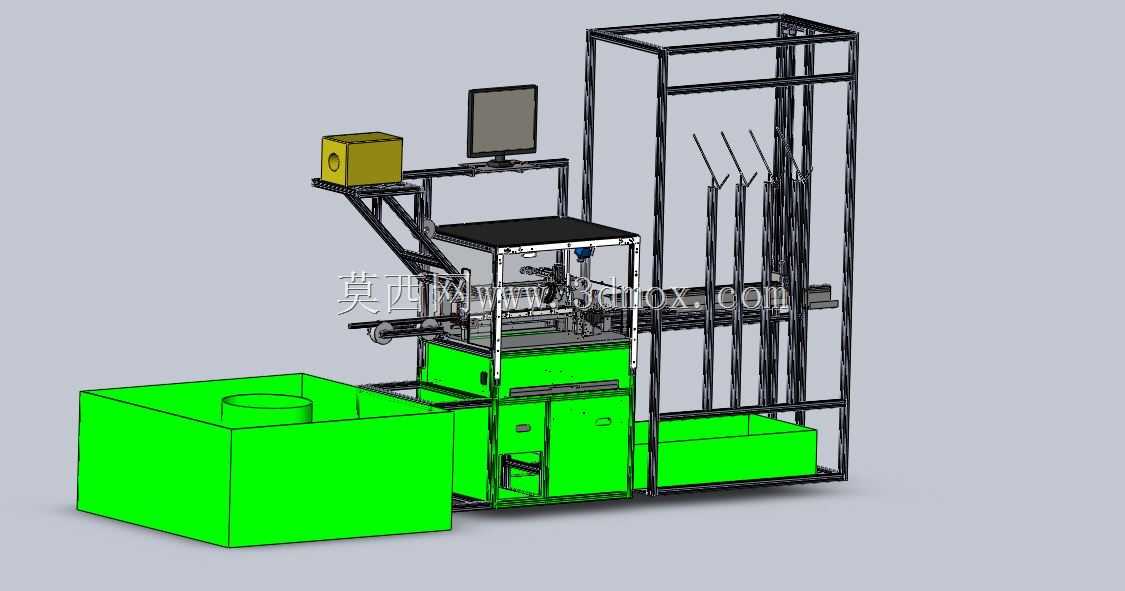

　　设备整体采用铝型材搭建主体框架，兼顾结构刚性与后期改型调整的便利性，底部设置带脚杯的安装底座，安装时仅需保证地面水平度在2mm/㎡范围内即可完成调平固定，整体占地边界控制在长2200mm、宽1400mm、高2100mm区间内，可适配大部分中小型机加工车间的标准工位排布，无需额外对厂房地面做特殊加固处理。设备左侧设置大容量工件储料槽，可单次容纳单批次8小时产能的橡胶毛坯件，减少操作人员的补料频次；储料槽旁衔接自动上料定位机构，采用仿形定位治具适配对应规格的橡胶工件，上料过程中自动完成工件的姿态校正与位置定位，定位重复精度可控制在±0.05mm以内，避免人工装夹带来的位置偏差影响后续钻孔精度。在橡胶密封件、橡胶异形件的批量生产环节中，传统的单工序钻孔、人工切边、人工检孔模式，一直存在工序分散、装夹定位误差累积、检测效率低、不良品流出率难管控的痛点，这套钻切橡胶机正是针对这类生产场景开发的一体化加工检测设备，可直接对接橡胶件前段硫化成型工序的出料端，完成从毛坯件到合格半成品的全流程加工与检测，无需在不同工位间反复转运工件，大幅压缩工序间的等待与周转时间。

　　中部加工工位集成钻孔主轴与切边执行组件，钻孔主轴采用伺服进给控制，可根据不同橡胶材质的硬度特性调整进给速度与主轴转速，避免钻孔过程中出现橡胶件烧焦、孔壁毛边、孔形失圆等常见加工缺陷；切边组件采用贴合工件轮廓的仿形切刀，在钻孔工序完成后同步完成工件飞边的裁切，裁切后的飞边自动落入下方的废料收集抽屉，无需人工额外清理加工区域的废料。加工完成后的工件自动输送至视觉检测工位，该工位配置高分辨率工业相机与环形补光光源，可自动完成钻孔的孔距尺寸、孔直径尺寸、孔位同轴度的全参数检测，检测数据实时同步至工位旁的显示屏，操作人员可直接通过屏幕查看当前批次的加工合格率、尺寸偏差分布情况，检测出的不良品会在出料端被自动分选机构推入不良品收集区，合格工件则顺着右侧的出料导杆滑入合格品收集箱，实现加工、检测、分选的全流程无人化运行。

　　设备的电气控制组件全部集成在中部的绿色柜体内部，柜体采用分层式布局，强电、弱电组件分仓安装，减少电磁信号对视觉检测系统的干扰，柜体预留足够的散热空间与检修门，日常维护时无需拆解主体框架即可完成组件的更换与调试。框架右侧设置的多根立式导杆除了作为合格工件的出料导向结构外，还可根据加工工件的尺寸规格调整导杆间距，适配一定尺寸范围内不同规格橡胶件的出料导向需求，无需更换整套出料机构。

　　从结构设计的角度来看，这套设备在开发时充分考虑了橡胶加工场景的实际工况，所有与工件接触的定位、加工组件都做了表面防粘处理，避免橡胶材质在加工过程中粘连在机构表面影响运行稳定性；钻孔工位配套了专用的碎屑吸附结构，可及时吸走钻孔产生的橡胶碎屑，防止碎屑堆积在定位治具上影响后续工件的定位精度；视觉检测工位的光源做了防眩光处理，可避免橡胶件表面的反光影响尺寸检测的准确性。设备的气路、线路全部沿铝型材框架的内置槽道排布，外部无裸露的管线，既避免车间日常清理时管线被剐蹭损坏，也让设备整体外观更加规整，减少清洁死角。在实际产线应用中，这套设备可替代传统模式下3-4名操作人员的工作量，单工位加工检测节拍可控制在8秒/件以内，孔位尺寸检测精度可达±0.02mm，可稳定满足汽车密封件、液压阀用橡胶密封件、家电橡胶配件等对孔位尺寸有较高要求的橡胶零件加工检测需求，同时设备预留了标准的通讯接口，可直接对接车间的MES系统，上传每一件工件的加工检测数据，满足生产过程的质量追溯要求。
