拉链筒内部零件残留视觉检测工位

这套检测工位主要面向拉链生产后段的工序质检环节，适配金属、尼龙等不同材质拉链成品筒装转运后的内部余件排查场景——在实际生产现场，拉链完成定长裁切、穿头、合链工序后会批量装入周转筒向下游包装工位流转，过程中极易因设备卡滞、人工取件疏漏，将断裂链牙、残次拉头、金属碎屑遗留在筒体内腔，若未及时检出流入包装环节，会引发客诉、包装机卡料等问题，传统人工目视检查受筒体内壁反光、视线遮挡影响，漏检率长期维持在8%以上，且单筒检测耗时超过12秒，无法匹配产线每分钟6筒的流转节拍。

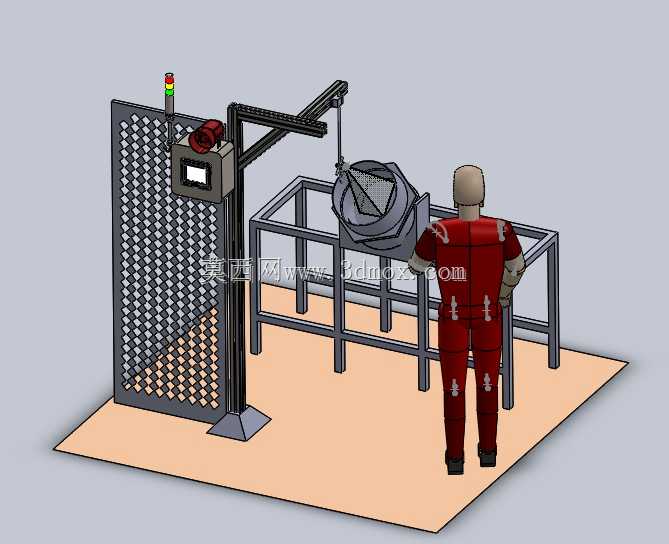

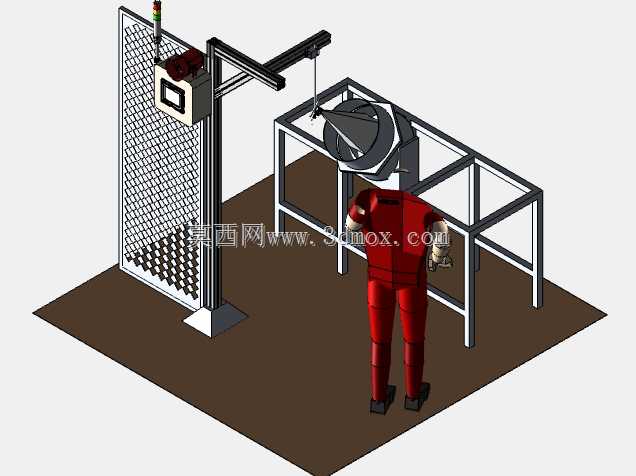

整套设备的布局完全贴合车间现有周转线的安装边界，整体占地尺寸控制在1800mm×1500mm范围内，无需对现有地面做预埋处理，底部采用12mm厚橡胶减震垫调平，可直接布置在周转辊道线的侧边空位，不会占用主通道的物流通行空间。设备核心的视觉采集单元采用悬臂式安装结构，悬臂伸出长度为850mm，垂直升降行程为600mm，可适配直径300mm-500mm、高度400mm-700mm的常规拉链周转筒，悬臂末端的工业相机搭配环形补光灯，可伸入筒体内腔200mm深度，配合360°旋转的筒身承载台，完成内壁全区域的图像采集，避免筒底、侧壁接缝处的视觉盲区。

安全防护设计上，设备操作侧设置高度1600mm的网格防护围栏，网格孔径为30mm×30mm，既可以阻挡人员肢体误入设备运行区域，也不会遮挡操作人员对工位运行状态的观察视线；围栏立柱顶部安装红黄绿三色状态灯，绿灯对应待机待料状态、黄灯对应检测运行状态、红灯对应检出异常或设备故障状态，现场巡检人员在10米外即可快速识别工位运行情况。承载周转筒的机架采用4040工业铝型材拼接搭建，型材连接处采用内置角码固定，无外凸的螺栓棱角，避免周转筒吊装过程中发生磕碰刮擦，机架台面铺设2mm厚防滑聚氨酯垫，增大周转筒与台面的摩擦力，防止检测过程中筒身偏移。

设计过程中重点考量了操作的人机工程合理性，操作位的站立区域距离设备操作面的距离预留了450mm的操作空间，适配身高155cm-185cm操作人员的作业范围，相机的维护高度设置在1400mm-1700mm区间，日常清洁镜头、调整补光角度无需借助登高梯，站在地面即可完成操作。筒身承载台的旋转驱动采用低速伺服电机，转速控制在15r/min，旋转过程无明显抖动，避免筒内残留零件因离心力移位导致的检测误判；视觉系统的判定逻辑可根据不同规格拉链的零件特征做参数调整，检测到残留零件时设备会自动触发声光报警，同时将异常筒的位置信号传递给上游辊道的阻挡机构，避免异常件流入下道工序。

整套结构的安装调试无需复杂的现场配焊，所有零部件均采用模块化设计，悬臂支架、防护围栏、承载机架三个模块可单独拆分运输，现场组装仅需配套内六角扳手即可完成，单台设备的组装调试时长可控制在4小时以内，适配中小制造企业快速上线、灵活调整工位布局的实际需求。设备的气源、线缆走线全部内置在悬臂和型材的内腔中，外部无裸露的拖链和管线，避免车间日常清洁、物料转运过程中剐蹭管线造成的设备故障，整体外观整洁无卫生死角，适配轻工制造车间的5S管理要求。
