马自达MX-5锥形双涡轮增压进气歧管结构

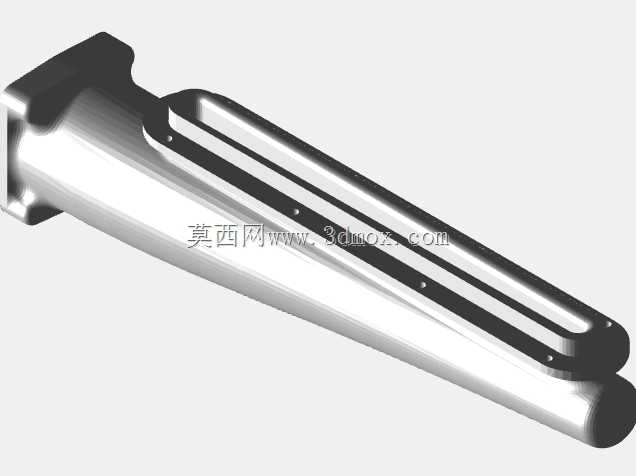

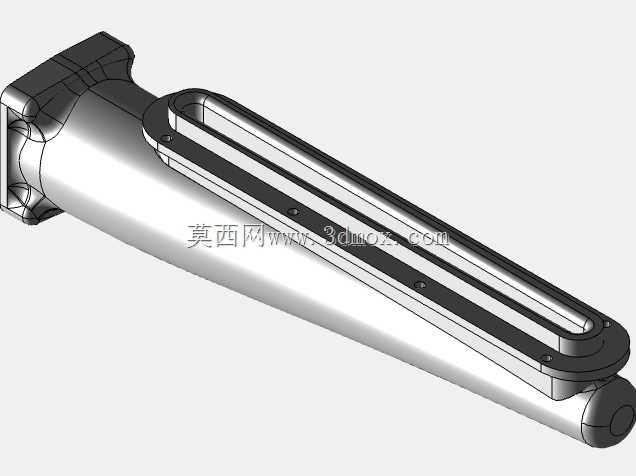

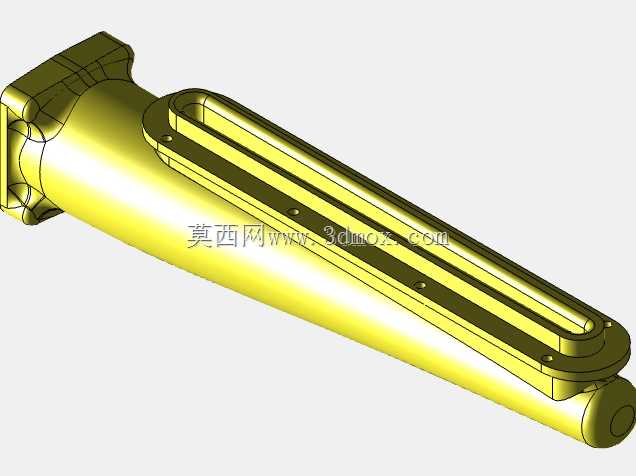

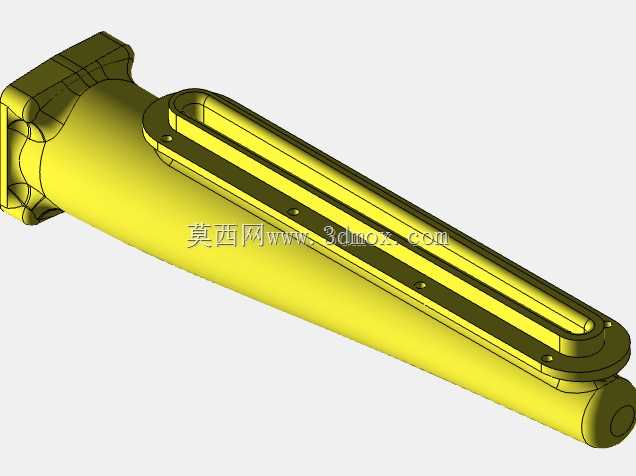

这款锥形进气歧管是适配马自达MX-5 Miata双涡轮增压动力升级方案的核心气道部件，主要应用于民用性能车改装、场地赛车动力调校场景，承担着将增压后气流均匀分配至次级增压室、稳定进气压力波动的核心作用。不同于原厂自然吸气机型的等截面歧管设计，该部件采用渐缩锥形流道结构，从法兰端到出气端的横截面积沿气流方向逐步收窄，这种设计并非单纯追求外观的竞技风格，而是针对双涡轮布局下的气流特性做的针对性优化：大截面入口可以承接来自初级涡轮的大流量增压空气，避免入口处出现气流壅塞，随着流道收窄，气流流速逐步提升，配合狭长的分流通道结构，能够让进入次级增压室的气流保持均匀的速度分布，减少不同气缸进气冲程的充气效率差异，避免双涡轮协同工作时出现的气流干涉、压力脉动问题，在高转速区间能够有效提升充气效率，拓宽扭矩输出平台。

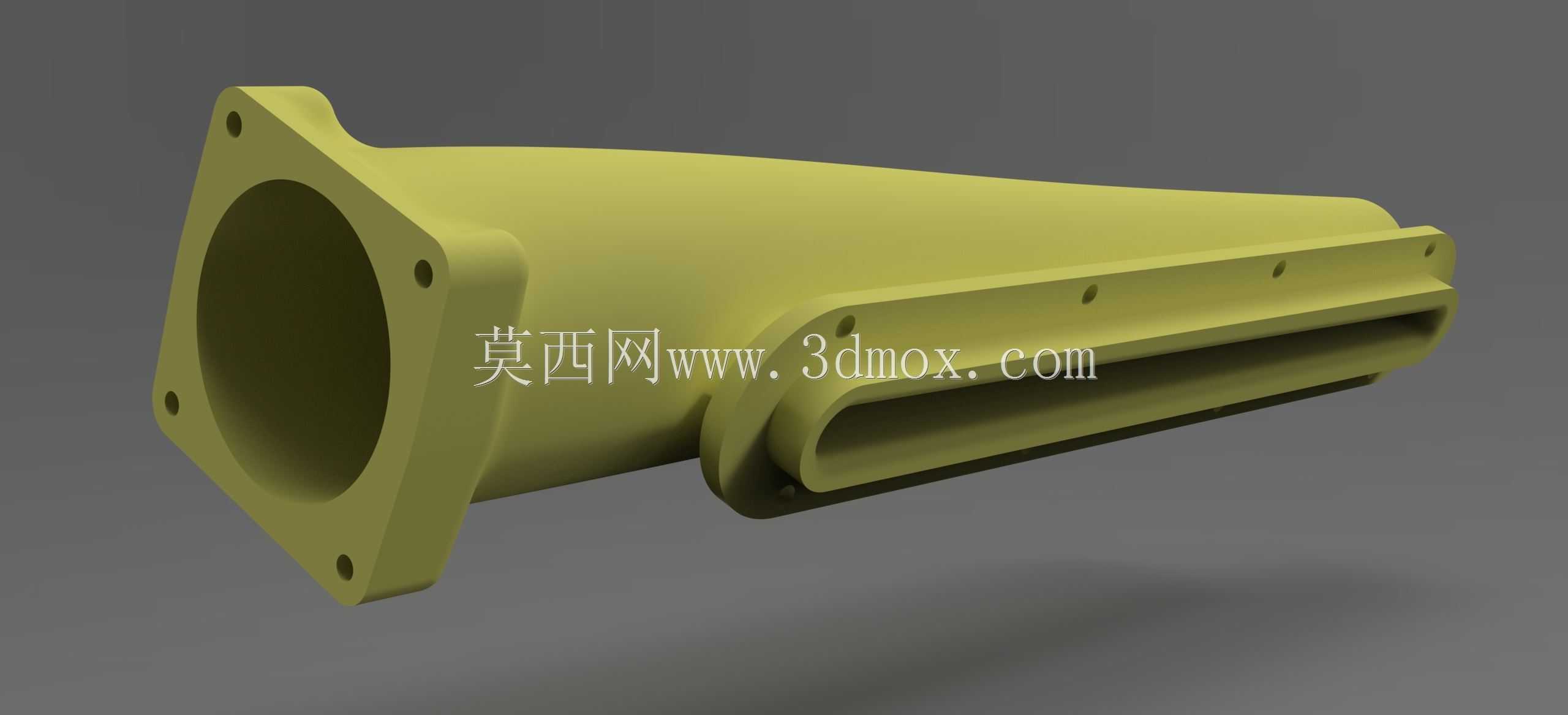

从安装边界来看，该部件的进气端采用方形法兰结构，法兰周向均匀布置6个安装螺栓孔，孔位公差严格匹配MX-5 Miata车型的涡轮出口安装面，安装时无需对周边机舱结构做切割修改，法兰端面预留有密封槽位，可适配常规金属密封垫片或者耐高温O型圈，能够承受双涡轮系统最高1.8bar的增压压力而不出现漏气问题。歧管主体采用一体化铸造成型的流线型外壁，没有多余的凸起结构，外壁上布置的纵向加强筋沿着流道走向分布，既能够提升歧管整体的结构刚度，避免高增压下气道出现形变导致的容积变化，也能在一定程度上加快气道壁面的散热，降低进气温度，提升充量密度。出气端采用狭长的扁形接口，直接对接次级增压室的入口，接口边缘的定位凸台能够保证安装时的同轴度，避免装配错位导致的流道突变产生额外进气阻力。

在实际装车应用中，这款锥形歧管能够适配排量1.6L至2.0L的MX-5 Miata改装机型，无论是街道走街的低增压设定还是场地赛的高增压调校，都能匹配对应的涡轮流量特性。设计阶段通过流体仿真反复调整了锥度比例，既避免了锥度过大导致的流道阻力激增，也解决了锥度过小无法实现气流匀化的问题，流道内壁做了光滑过渡处理，没有直角转折结构，尽可能降低气流沿程阻力，减少进气迟滞现象。不同于市面上常见的焊接式改装歧管，该结构的一体化设计消除了焊缝开裂的风险，能够承受赛道工况下频繁的负荷波动、温度交变，长时间高负荷运行也不会出现结构变形、密封失效的问题。安装时需要注意法兰螺栓的拧紧力矩按照对角线顺序逐步加载，避免法兰面受力不均导致的密封泄漏，同时要预留足够的间隙避开周边的水管、线束以及发动机机脚结构，避免车辆行驶过程中出现干涉磨损。对于动力调校工程师而言，这款歧管的气流特性稳定，在标定ECU进气模型时能够获得更线性的进气压力信号，减少空燃比波动，让动力输出更加平顺可控，无论是日常代步的低扭响应还是赛道冲刺的高转功率输出，都能提供稳定的进气支持。
