汽车悬架用螺旋弹簧液压减震结构

　　在乘用车辆、轻型越野载具的底盘悬架系统中，这类螺旋弹簧集成式液压减震结构是衔接车架与转向节的核心承载缓冲部件，日常行驶过程中路面传递的颠簸冲击、过弯时的侧倾载荷、制动工况下的纵向俯仰力，都需要通过该结构完成能量耗散与载荷传递，避免冲击直接传递至车身造成结构疲劳，同时保障轮胎与地面的有效接触面积，提升行驶操控稳定性。从结构设计逻辑来看，该减震单元采用阻尼筒与螺旋弹簧同轴集成的布局，阻尼芯轴作为核心承载导向件，上下两端分别设置安装连接座，上端连接座适配车身悬架塔顶的安装点位，下端连接座匹配转向节或下摆臂的固定接口，安装边界需严格匹配整车悬架的跳动行程，避免弹簧压缩到极限位置时出现阻尼筒触底、弹簧并圈的问题。

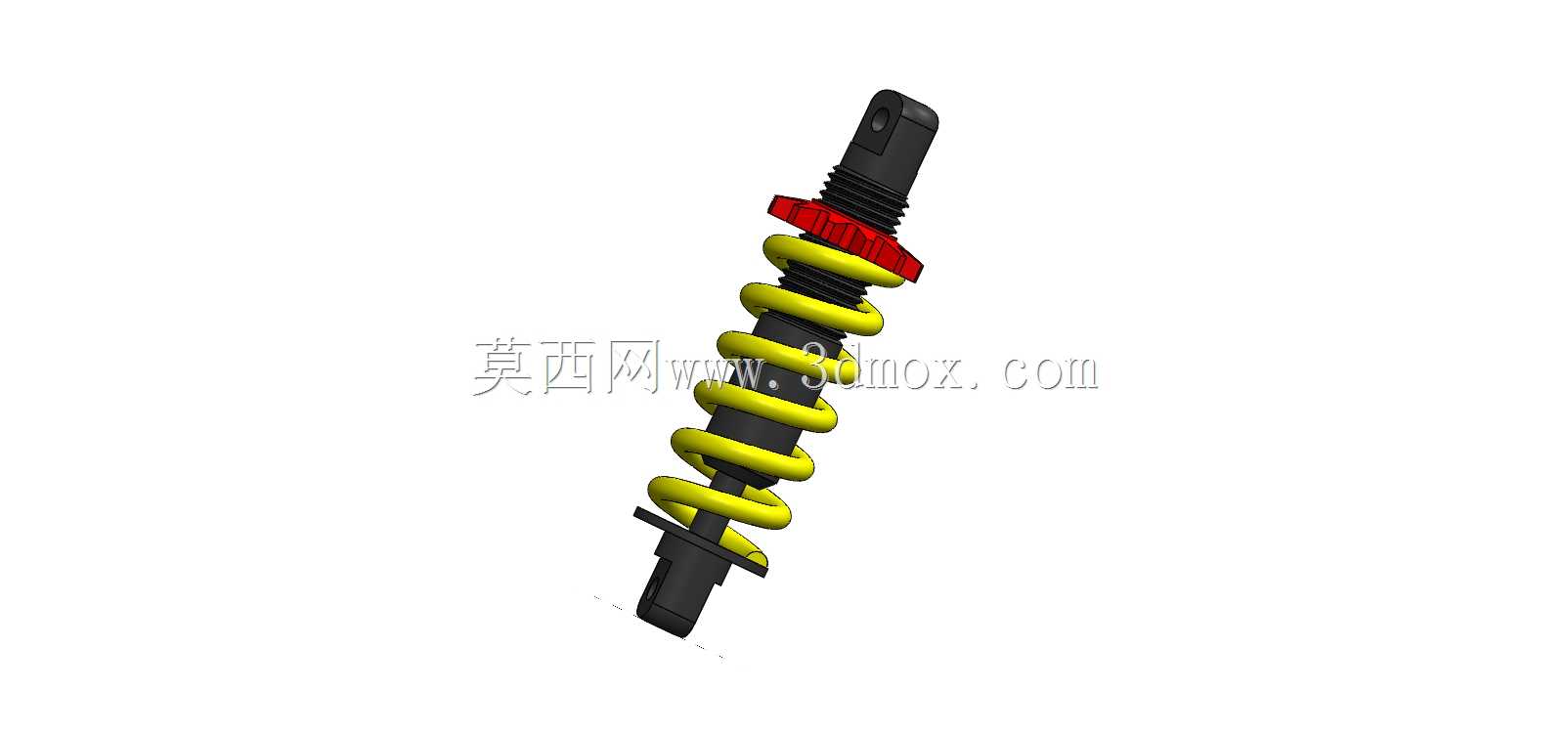

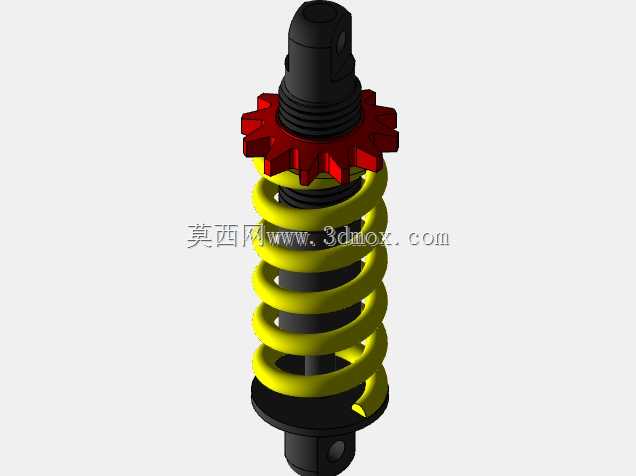

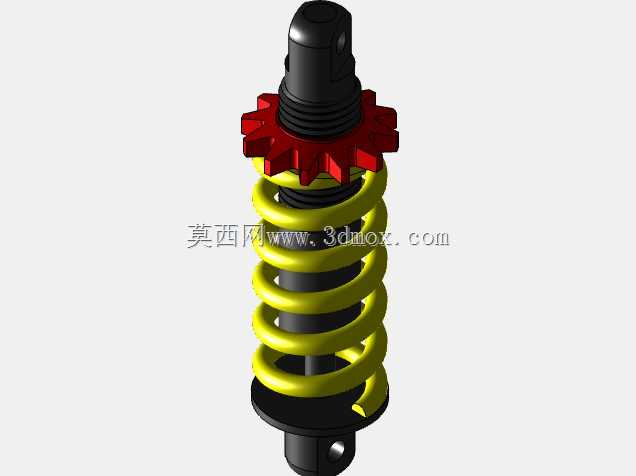

　　螺旋弹簧选用变刚度螺旋结构设计，弹簧表面做黄色防护涂装处理，上下端设置红色的弹簧限位挡圈，挡圈与阻尼筒外壁预留合理的滑动间隙，既可以约束弹簧在压缩、回弹过程中的径向窜动，避免弹簧与阻尼筒外壁发生摩擦剐蹭，也能在弹簧达到极限压缩量时起到硬限位作用，保护阻尼芯轴的密封结构不受过载冲击。阻尼筒的上端设置防尘罩结构，可阻挡行驶过程中飞溅的泥沙、水渍进入阻尼芯轴的密封副位置，延长油封的使用寿命，阻尼内部的阀系结构可根据活塞运动速度自动调整阻尼力大小，低速压缩工况下阻尼力较小，保证滤震柔和度，高速拉伸或大冲击工况下阻尼力自动提升，快速抑制弹簧的多余往复弹跳，避免车身出现多余的余震。

　　在实际选型匹配过程中，需要重点核对几个核心尺寸边界：首先是减震器的总成长度，即上下安装座中心距的自由长度，需匹配悬架在空载状态下的安装间距，同时要确认最大压缩长度、最大拉伸长度两个极限尺寸，保证悬架在上跳、下跳极限行程内，减震器始终处于有效工作区间，不会出现拉脱或者顶死的情况；其次是弹簧的刚度参数，需要匹配整车的簧下质量、设计载重量，刚度偏软会导致过弯侧倾过大、制动点头明显，刚度过高则会降低滤震性能，影响乘坐舒适性；另外上下安装座的连接孔位尺寸、固定螺栓规格也需要严格对应安装点位的接口标准，避免出现安装干涉、连接强度不足的问题。

　　这类减震结构除了应用在常规民用乘用车的前麦弗逊悬架、后多连杆悬架中，也可适配轻型非道路越野车辆、电动两轮载具的悬架系统，针对不同的载荷需求可以调整弹簧线径、阻尼阀系参数来匹配对应的性能要求。建模过程中需要重点还原弹簧的螺旋升角、有效圈数，阻尼筒外壁的阶梯轴结构、限位挡圈的卡槽位置，以及上下安装座的连接接口细节，保证模型在做悬架运动仿真时，可以准确模拟弹簧压缩回弹、阻尼筒伸缩的运动过程，为后续的悬架干涉检查、性能匹配分析提供准确的三维数模基础。在结构细节处理上，弹簧两端的磨平圈结构也做了还原，保证弹簧与上下弹簧座的接触面积均匀，避免出现应力集中导致弹簧端部断裂的问题，阻尼筒表面的安装卡扣、线束固定位也按照实际量产结构做了等比例复刻，方便后续设计人员在做整车布置时，预留周边部件的安装间隙，避免轮罩、制动管路等部件在悬架跳动过程中与减震器发生运动干涉。
