带76毫米温度计的集成式油位测量装置

在液压站、润滑系统、小型燃油储油舱、工业齿轮箱这类需要持续监测油液存量的设备场景中，传统的分体式油位显示与温度检测部件往往需要在箱体壁面开设两个独立安装孔，不仅增加了箱体加工的工序成本，两个安装点的密封冗余也会提升长期使用中的渗漏风险，这款集成测温功能的油位测量部件，正是针对这类现场痛点完成的结构设计。

从实际使用逻辑来看，该部件直接嵌入油箱侧壁的预设安装位，无需额外延伸测量管路，运维人员站在设备侧方就能直接通过透明视窗观察到当前箱体内的油液高度，视窗内集成的感温组件可以同步显示当前油液的实时温度，不需要额外开孔加装温度传感器，也不用布线连接二次显示仪表，完全依靠机械结构实现两个参数的直读显示，在一些没有外接供电的野外作业设备、小型 standalone 液压单元上，这种无源直读的设计能大幅降低监测系统的搭建成本，也避免了电子元器件在油污、振动环境下的可靠性问题。

结构设计上，主体采用长条形框架式结构，框架上下两端设置外六角安装接头，接头与箱体壁面的配合位置预留了密封件安装槽，安装时只需在箱体对应位置加工两个同轴的安装螺纹孔，将两个接头分别旋入对应孔位，通过接头的压紧力让密封件与箱体壁面紧密贴合，就能完成部件的固定与密封，不需要额外设计安装支架，也不用调整安装角度，只要保证视窗朝向运维人员的常规巡检方向即可。视窗部分采用耐油透明材质，与金属框架之间通过压装结构实现密封，避免长期接触矿物油类介质出现材质浑浊、开裂渗漏的问题；视窗内部的红色浮子会随着油位升降沿着导向结构上下移动，浮子的位置直接对应框架侧边预设的液位刻度，运维人员可以快速判断当前油位是否处于正常工作区间，是否需要补充油液。

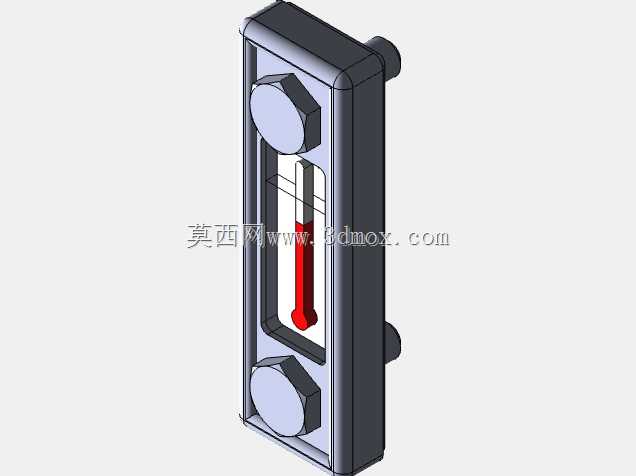

集成的温度测量部分采用感温介质直浸结构，感温端直接与箱体内的油液接触，减少了温度传递的中间环节，温度显示段嵌入在视窗的中心位置，显示刻度与液位视窗处于同一观察平面，巡检人员不需要切换观察角度，就能同时读取油位高度与油液温度两个参数，当油温超出设备正常工作区间时，可以第一时间发现润滑系统、液压系统的异常发热问题，避免油液高温变质、设备润滑失效引发的部件磨损。

安装边界方面，该部件的主体长度适配76毫米的有效测温长度需求，安装时两个安装接头的中心距与箱体上的开孔中心距完全匹配，框架整体突出箱体壁面的厚度控制在合理范围，不会与设备周边的管线、防护罩产生运动干涉；视窗的观察面做了防眩光的平整处理，即使在车间强光照明环境下，也能清晰辨识浮子位置与温度刻度，不会因为光线反射出现读数偏差。上下两个安装接头的螺纹规格采用通用的管路连接标准，不需要定制特殊的转接头，就能适配绝大多数常规壁厚的钢制油箱、工程塑料油箱的安装需求，在设备改造场景中，甚至可以直接替换原有同安装尺寸的普通油位计，不需要重新加工箱体开孔，就能升级实现油温同步监测的功能。

从结构可靠性角度考虑，整个部件没有复杂的运动传动结构，浮子的导向结构采用大间隙配合设计，即使油液中存在少量的杂质颗粒，也不会出现浮子卡滞、液位显示失真的问题；感温组件的显示部分完全密封在透明视窗内部，不会与外界的油污、粉尘接触，长期使用也不会出现刻度模糊、感温失效的问题，日常维护只需要在设备例行巡检时擦拭视窗表面的灰尘即可，不需要额外的拆解维护，大幅降低了设备运维的工作量。在一些紧凑型液压动力单元的设计中，这种集成式的监测部件还能节省箱体侧壁的安装空间，给其他阀件、管线的布置留出更多余量，帮助设计人员优化整体设备的布局，压缩设备的整体外形尺寸。
