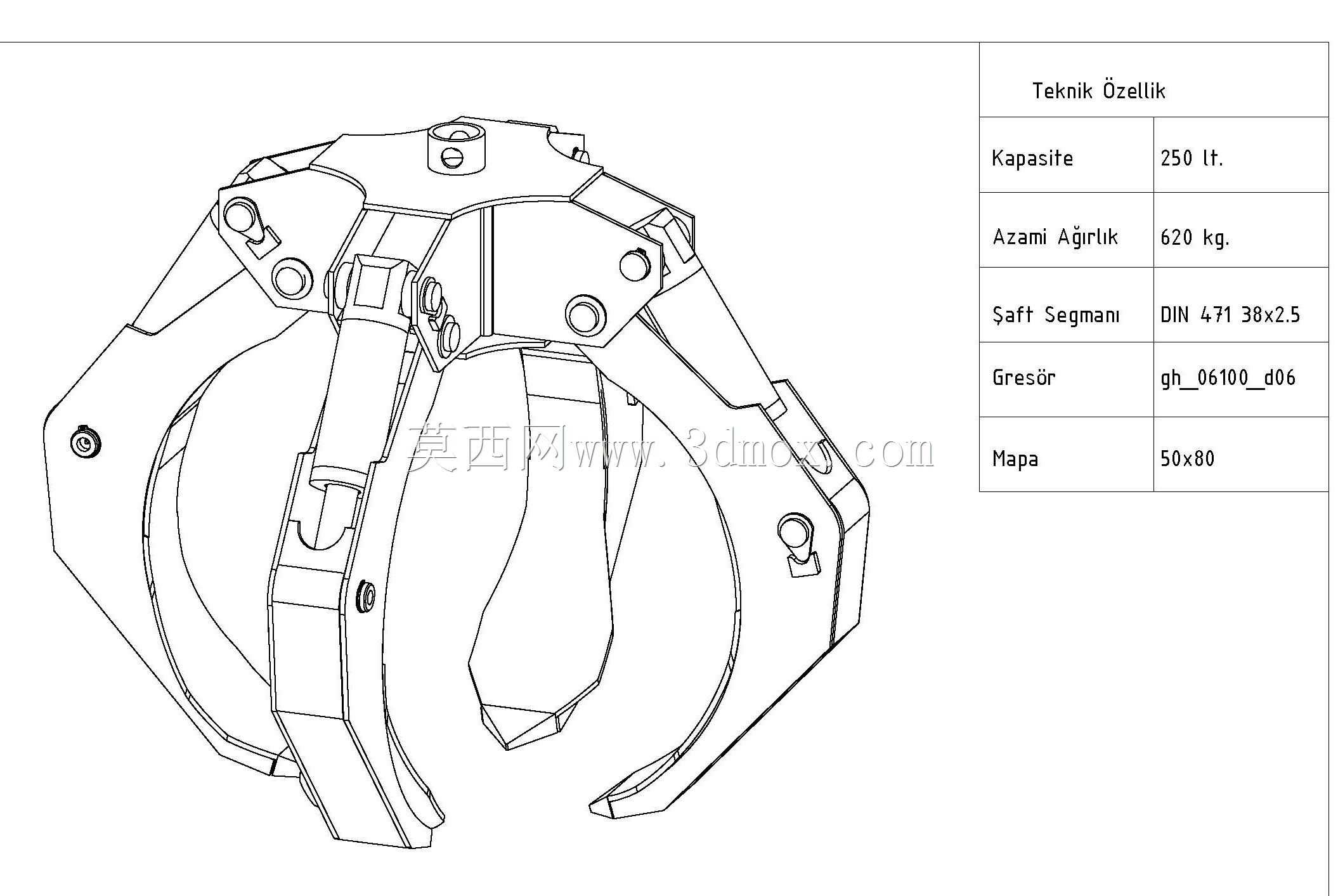

多瓣式液压抓斗结构设计方案

在废钢回收、港口散货装卸、矿山物料转运、城市建筑垃圾清运这类作业场景里，这类多瓣式液压抓斗是适配起重机、挖掘机臂端的核心属具，区别于常规两瓣抓斗对大块不规则物料的抓取局限，多瓣瓣爪的合围结构能牢牢兜住外形参差、堆密度不均的物料，避免转运过程中的撒漏问题。从实际作业逻辑出发，这类抓斗的核心功能是通过液压系统驱动多组瓣爪同步开合，完成对物料的抱持、提升、卸料动作，相比机械式抓斗依靠钢丝绳拉力实现开合的结构，液压驱动的瓣爪能提供更稳定的闭合力，针对比重较大的金属块、石块类物料，也能保证足够的抓取抱紧力，不会出现物料中途脱落的安全隐患。

设计层面首先要考虑的是铰接点的受力分配，每片瓣爪的根部铰接位、驱动油缸的连接耳板，都是作业过程中应力集中的核心区域，建模阶段需要反复演算满载抓取时的剪切力、弯矩数值，保证铰接销轴的直径、耳板的焊接坡口强度匹配额定抓取载荷。瓣爪的曲面弧度设计不是随意绘制的，要兼顾闭合状态下的合围容积与张开状态下的插入深度，弧度太陡会导致瓣爪插入料堆时阻力过大，弧度太平则会减小有效抓取容积，降低单次作业的装载效率；瓣爪边缘的耐磨堆焊区预留位置，也是结构设计时需要提前考量的，长期接触硬质物料的爪尖磨损速度远高于结构主体，预留可更换耐磨衬板的安装位，能大幅降低后期设备维护的成本。

从安装边界来看，抓斗顶部的连接法兰尺寸需要匹配通用起重机、挖掘机的臂端接口标准，不需要额外制作过渡连接架就能完成快换对接，法兰下方的回转支承结构预留了液压油道的布置空间，保证抓斗整体360度回转时，液压管路不会出现缠绕干涉。整体闭合状态下的外径尺寸要适配常见货运车厢、料斗的进料口宽度，避免抓取完成后卸料时出现卡滞；张开状态下的最大瓣爪间距，要保证能覆盖额定容积下的物料堆截面，不需要反复调整臂架位置就能完成一次满斗抓取。

液压管路的布置沿着抓斗的中心支撑结构走暗槽，避免作业过程中物料碰撞、刮擦导致油管破损，每片瓣爪的驱动油缸都设置了同步节流阀，保证多组瓣爪开合动作的一致性，不会出现单瓣动作滞后导致的物料偏载，偏载不仅会降低抓取效率，长期偏载作业还会导致中心回转支承的不均匀磨损，缩短设备整体使用寿命。瓣爪内侧的防滑筋条布置角度，是顺着物料滑落的反方向设计的，抓取表面光滑的大块物料时，筋条能嵌入物料表面缝隙，进一步提升抱持的稳定性，针对不同作业场景的需求，瓣爪的可拆卸结构也支持更换不同齿形的爪尖，比如抓取废钢用的尖齿爪、抓取散料用的宽边平爪，不需要更换整个抓斗主体就能适配不同作业需求。

中心主体的结构采用箱型焊接结构，在保证整体结构强度的前提下尽可能降低自重，自重过大会导致臂架的有效载荷被抓斗本身占用，降低实际可抓取的物料重量，焊接结构的应力释放槽设计也很关键，避免焊接残余应力导致长期作业后结构件出现变形开裂。所有铰接位置都设计了黄油注油通道，定期加注润滑脂就能降低销轴与轴套的磨损，注油嘴的位置都设置在便于日常维护的外侧区域，不需要拆解结构件就能完成日常保养作业。
