酒桶气动冲孔加工专用工装设备

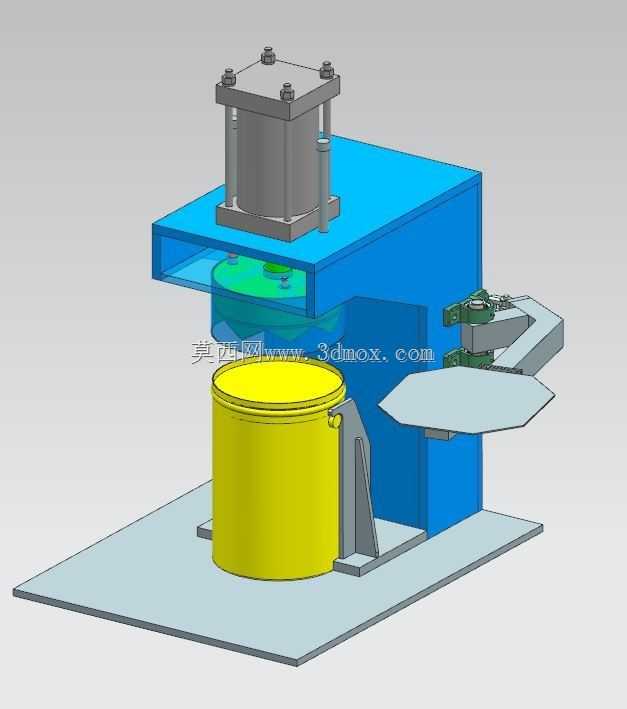

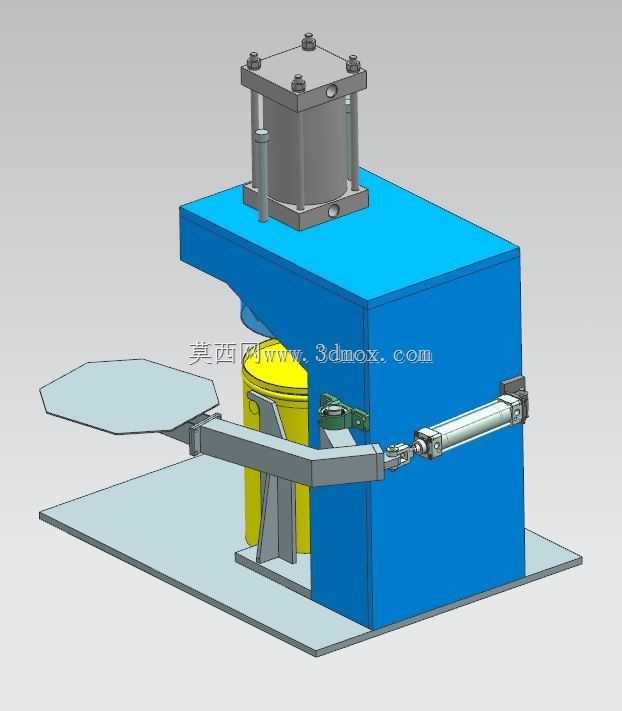

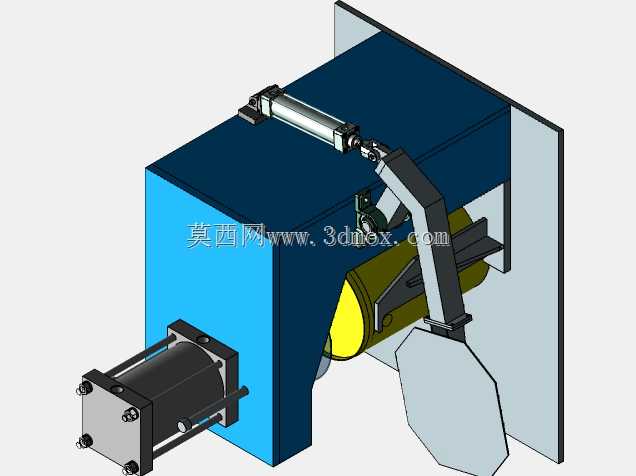

　　这款冲孔工装主要面向金属包装桶体的量产加工场景，适配圆柱形桶身的侧壁冲孔工序，在酒水包装、工业涂料桶、食品金属包装的生产线上，可直接集成到桶体成型后的流转工位，替代传统人工划线钻孔的低效作业模式。整套设备采用立式C型开式机架布局，上部搭载竖向布置的冲压执行缸，提供冲孔作业的主冲压力，侧向配置水平布置的气动推送组件，负责待加工桶体的工位进给与定位锁紧，无需人工反复调整装夹位置。

　　从结构设计逻辑来看，机架主体采用厚钢板拼焊后时效处理的工艺路线，避免长期冲压负载下的机架变形，C型开口的深度尺寸经过测算，刚好覆盖常规20-50L规格圆柱桶的半径范围，开口高度预留了桶体吊装、取放的操作空间，作业时操作人员可直接将待加工桶体放置在下部定位托盘上，侧向气缸推动摆臂式定位机构将桶体推送至冲孔工位，定位挡块贴合桶壁完成周向定位，保证冲孔位置的同轴度与位置度公差控制在±0.2mm以内。上部冲压缸的安装座采用四柱导向结构，导柱与导套配合间隙控制在0.03mm以内，冲头下行过程中不会出现偏摆，冲孔断面的毛刺高度可控制在0.1mm以下，满足后续桶盖装配、密封件安装的精度要求。

　　设备的安装底座采用平板式结构，底部预留了与生产线输送线对接的安装孔位，可直接固定在车间地面的预埋钢板上，也可搭配可调脚杯适配不同高度的生产线对接需求，整体占地尺寸控制在1200mm×800mm范围内，不会占用过多车间工位面积。侧向的摆臂定位组件采用铰接式结构，摆臂末端的仿形托板与桶体外壁弧度完全匹配，推送过程中不会刮伤桶身表面的喷涂或印刷层，适配已经完成表面处理的桶体冲孔作业，避免加工后二次补漆的工序。气动系统的阀组全部集成在机架侧面的安装槽内，管线采用拖链防护，长期往复运动不会出现管线磨损、漏气的问题，冲压工位下方设置了废料收集滑槽，冲孔产生的圆形废料可直接沿滑槽滑入设备下方的废料收集箱，无需人工定期清理工位废料。

　　设备的操作触发采用双按钮安全设计，操作人员双手同时按下启动按钮才会执行冲压动作，避免单按钮误触引发的安全事故，冲头位置配置了安全防护光栅，检测到肢体进入冲压区域时会立刻停止缸体动作，满足车间安全生产的规范要求。从实际使用的适配性来看，这套工装可通过更换上部冲头与下部定位凹模，快速适配不同孔径、不同桶径的冲孔需求，换型时间控制在15分钟以内，适配多规格小批量的桶类产品加工场景，无需为单一规格桶体单独配置专用冲孔设备，降低生产端的设备投入成本。定位托盘采用可拆卸式设计，针对不同高度的桶体，只需更换对应高度的托盘垫块即可完成适配，无需调整机架主体的安装尺寸，日常维护过程中，导柱、气缸铰接点等运动部位预留了注油孔，可定期加注润滑脂降低运动磨损，延长设备的无故障运行时间。
