阀块加工专用立式单工位钻孔设备

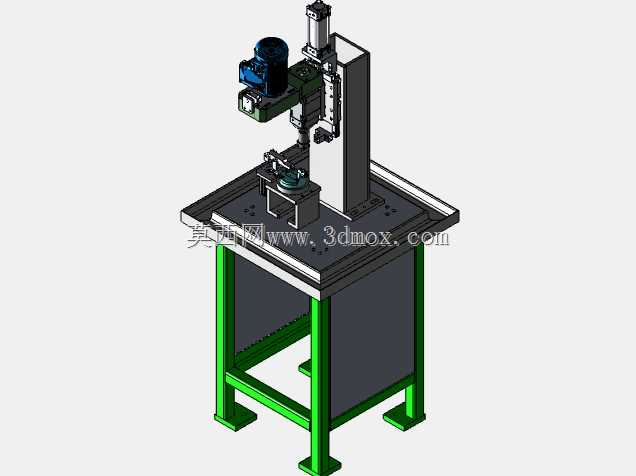

这款钻孔设备主要面向液压阀块类零件的孔系加工场景，在液压元件制造车间的小件加工工段适配性极强，区别于通用台钻的通用化设计，整机从布局到结构都围绕阀块类零件的钻孔工序做了定向优化。从结构布局来看，设备采用立式C型开式结构，落地式方管焊接机架作为承载基础，机架支脚采用方形安装底板设计，可直接通过膨胀螺栓固定在车间硬化地面上，工作台面采用加厚钢板加工，台面预留了多组T型槽用于工装的快速装夹固定，台面边缘设置了挡水边结构，可承接钻孔过程中使用的切削液，避免液体流到地面造成车间环境湿滑。

主轴单元布置在立式立柱导轨上，主轴驱动电机通过皮带传动连接主轴箱，可根据加工需求更换不同直径的钻夹头，适配不同规格的麻花钻、扩孔钻等刀具，主轴进给采用气动与手动复合的进给结构，快进行程可快速接近工件表面，工进行程可根据钻孔深度做精准限位，避免过钻损伤工件或者刀具。工件装夹工位设置在工作台面的中心位置，配套的专用夹具针对阀块的外形轮廓做了定位设计，采用侧面夹紧与端面定位结合的方式，装夹过程无需反复找正，单次装夹即可完成阀块对应面所有孔位的加工，相比通用台钻的平口钳装夹，装夹效率提升40%以上，同时定位重复精度可控制在0.05mm以内，能有效避免孔位偏移的问题。

从安装边界来看，设备整体占地尺寸控制在1200mm×800mm范围内，整机高度不超过2100mm，不需要额外做地基处理，普通车间的标准层高即可满足安装要求，设备的操作位设置在正面，操作按钮集中布置在主轴箱侧面的操作盒上，操作人员站在设备正面即可完成装夹、启动、进给、退刀的全流程操作，不需要频繁移动位置。立柱导轨采用矩形淬火导轨，配合耐磨铜套做滑动导向，导轨面设置了防尘刮屑板，可阻挡钻孔产生的铁屑进入导轨配合面，延长导轨的使用寿命，主轴箱的升降位置设置了硬限位块，可根据不同高度的工件调整主轴的初始行程范围，避免空行程过长影响加工效率。

在实际加工场景中，这款设备主要承担阀块类零件的螺纹底孔、通油孔、定位销孔的钻削加工，加工孔径范围覆盖1mm到16mm，可适配铸铁、铝合金、45号钢等常用阀块加工材料，设备的切削液系统采用内置水箱设计，水箱布置在机架内部的空腔位置，通过小型冷却泵将切削液输送到主轴刀具位置，实现钻孔过程的冷却与冲屑，铁屑可顺着工作台面的排屑槽滑落到机架前部的集屑抽屉中，清理铁屑时只需要抽出集屑抽屉即可，不需要拆解工作台部件。

设计过程中重点考虑了小件加工的操作便捷性，将所有需要日常维护的点位都布置在设备易触及的位置：皮带张紧机构设置在主轴箱的侧盖内，更换皮带或者调整张紧度时只需要打开侧盖即可操作，不需要拆解主轴箱；润滑点集中引出到设备正面，日常加注润滑油时不需要探身到设备后部；电气控制元件全部集成在机架侧面的电气箱内，电气箱采用密封设计，可避免切削液和铁屑进入造成电气故障。设备的配重平衡采用内置式配重块，布置在立柱的空腔内，主轴箱上下移动时受力均匀，操作手动进给时手感轻盈，不会出现卡顿或者下坠的问题。

针对阀块加工经常遇到的斜孔、深孔加工需求，这款设备的主轴跳动控制在0.02mm以内，长钻头加工深孔时不容易出现偏摆，能保证孔的直线度要求，夹具的定位块可根据不同规格的阀块做快速更换，不需要重新制作整个夹具，只需要更换定位元件即可适配同系列不同尺寸的阀块加工，大幅降低了多品种小批量生产时的工装投入成本。机架的焊接结构做了去应力退火处理，长期使用不会出现焊接变形导致的导轨精度下降问题，工作台面经过磨削加工，平面度公差控制在0.03mm/㎡以内，可保证夹具安装的基准精度。
