SBR20UU开口型直线导轨轴台组件

这款SBR20UU规格的开口轴台配套导轨组件，是轻载直线传动场景里应用极广的标准件，日常在小型自动化输送线、点胶设备位移轴、木工推台导向结构、3D打印设备运动轴、检测仪器滑台模组里都能见到它的身影，核心作用是为运动部件提供高精度的直线往复运动导向与支撑，相比传统的燕尾槽滑台，它的摩擦阻力更小，运行更顺滑，维护成本也更低。

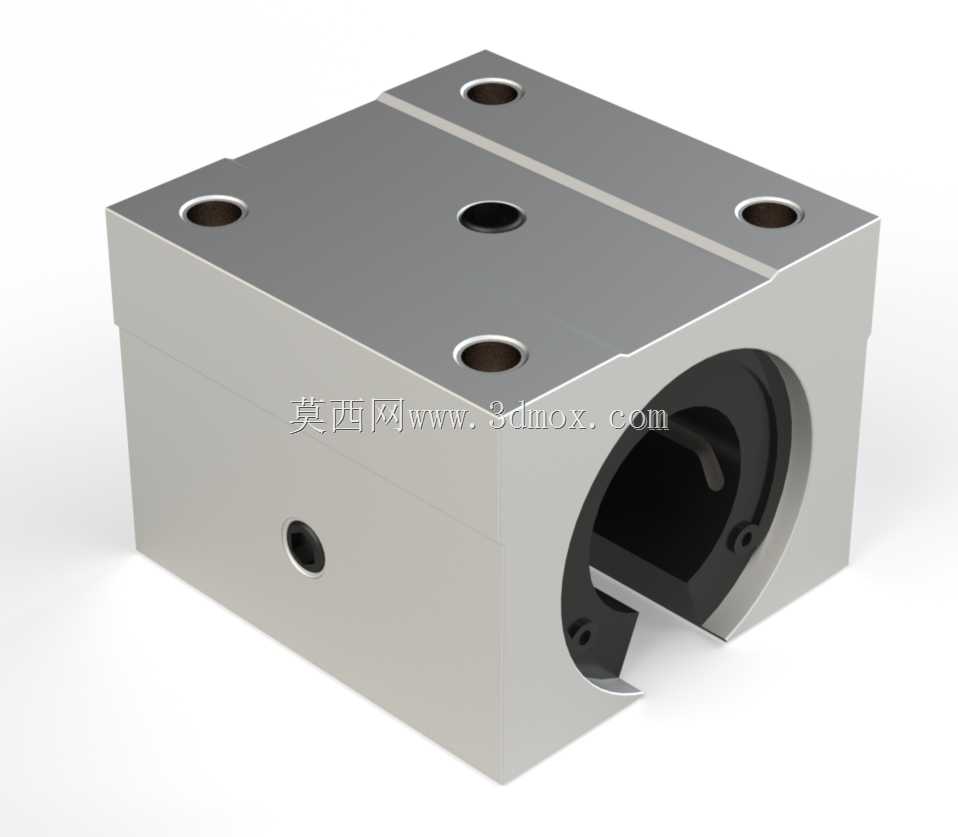

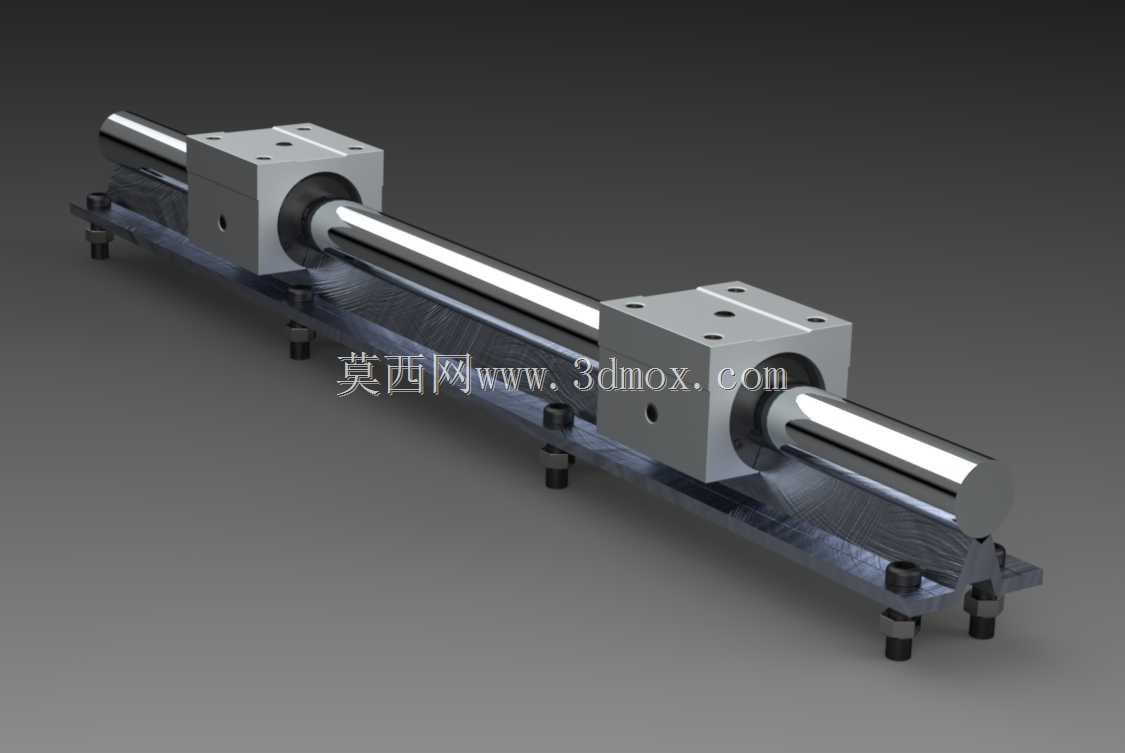

从结构设计来看，整套组件包含一根直径20mm的淬硬光轴导轨、两个开口型滑块单元、配套的安装底板与锁紧紧固件。光轴采用高碳铬轴承钢加工，表面经高频淬硬处理后硬度可达HRC60-62，表面粗糙度控制在Ra0.8以内，保证滚动体运行时的耐磨性与平稳性；滑块部分采用铝合金本体加工，内部预装开口型直线球轴承，开口结构的设计可以让滑块在光轴存在轻微挠度变形时依然保持顺畅滑动，不会出现卡滞问题，同时铝合金本体的重量更轻，能降低运动部件的整体惯量，适合高速往复运动的工况。

设计这套三维模型的时候，首先要明确安装边界的尺寸约束：配套导轨的有效行程为476mm，光轴总长度略大于有效行程，两端预留安装固定的位置；滑块的安装孔位完全遵循SBR20UU的行业标准尺寸，四个安装孔的孔距、孔径都和市面通用配件完全互换，不需要额外做适配修改；底部安装底板采用钢板加工，上面预留的光轴固定座安装孔、底板与设备机架连接的通孔位置都经过公差校核，保证装配时不会出现孔位错位的问题。建模过程中要注意区分不同零件的材质特征，光轴的金属反光质感、铝合金滑块的哑光金属质感、紧固件的发黑处理质感都要做区分，方便后续做装配演示或者工程出图的时候能快速识别不同部件。

实际选型应用的时候，要注意这套组件的承载特性：它属于径向承载的直线导向部件，适合承受垂直于光轴方向的载荷，不适合承受过大的倾覆力矩，如果工况里存在偏载，需要增加滑块数量或者选用带法兰的加长滑块型号。安装的时候要保证两根平行导轨（如果是双轴使用场景）的平行度公差控制在0.05mm/1000mm以内，光轴的水平度公差也要控制在合理范围，否则会大幅增加滑动阻力，缩短轴承的使用寿命。日常维护时只需要定期在光轴表面涂抹少量锂基润滑脂，就能保证长时间的顺畅运行，不需要复杂的维护操作。

从建模细节来看，这套模型还原了所有装配关系，滑块内部的轴承安装位、固定座的锁紧螺丝孔、底板的沉头安装孔都做了精确建模，没有省略关键的装配特征，结构工程师在做设备整体布局的时候，可以直接调用这套模型，不需要重新绘制标准件，能大幅缩短设计周期；同时模型的外形尺寸和实物完全一致，在做干涉检查的时候可以准确判断运动行程内是否会和周边部件发生碰撞，避免实际装配时出现结构干涉的问题。另外，模型没有包含轴承内部的钢球细节，这是因为在做整机装配的时候，钢球属于轴承内部的标准件，不需要在整机模型里体现，既可以降低模型的文件大小，也不会影响整体的装配与干涉检查效果。

在不同的应用场景里，这套组件的安装方式也有区别：在小型输送设备上，通常是底板固定在设备机架上，滑块连接输送工装，带动工装做直线往复运动；在检测仪器上，有时候会把滑块固定，光轴连接检测探头做运动，这时候要注意光轴运动时的挠度问题，行程过长的时候需要增加中间支撑座，避免光轴下垂影响检测精度。不管是哪种安装方式，都要保证受力方向沿着滑块的径向承载方向，避免侧向受力过大导致轴承提前损坏。
