双电机针磨式小麦磨粉机组结构设计

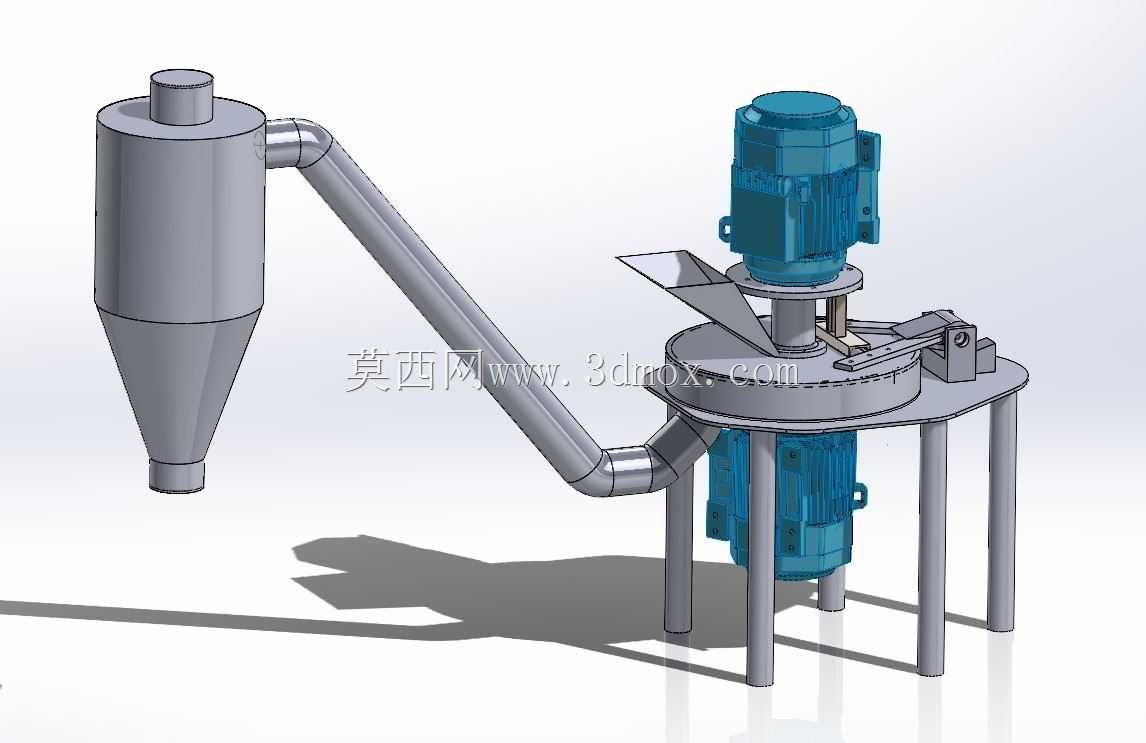

这套针磨式小麦加工设备，核心面向小型粮油加工站点、农户自用加工场景设计，可完成小麦从进料到成品粉集料的连续作业，无需额外配置外置集料装置，整体集成度适配小型加工场地的紧凑布局需求。设备整体采用立式分层架构，底部机架采用四根等长圆柱支腿支撑，支腿与上层磨腔安装法兰采用焊接固定，安装时仅需保证支腿底部处于同一水平面，即可满足设备运行的稳定性要求，整体占地投影尺寸约为800mm×800mm，含顶部驱动电机的总高度约1200mm，外接旋风集料筒后横向最大延伸尺寸约1100mm，常规小型加工车间的层高与场地空间均可满足安装要求，无需对场地做特殊改造。

设备核心粉碎腔设置在机架上层平台，上下各布置一台驱动电机，下电机直接连接磨腔内部的针盘转子，上电机负责驱动进料调节与均料机构，双电机独立驱动的设计可分别匹配粉碎转速与进料均料转速的参数需求，避免单电机传动带来的转速匹配限制，同时可根据加工物料的硬度差异，单独调整粉碎转子的运行转速，适配小麦、玉米、杂粮等不同物料的粉碎粒度要求。磨腔侧面设置倾斜式进料斗，进料斗内部带可调导流挡板，可通过挡板开度控制进料流量，避免进料过快导致磨腔内部堵料、电流过载的问题。磨腔顶部的均料机构可将进入腔体的物料均匀甩向腔体内壁的针磨区域，保证转子上的磨针与物料均匀接触，避免局部磨损过快、粉碎粒度不均的问题。

粉碎完成的粉料在磨腔内部气流的带动下，通过侧面的不锈钢输送管道进入旋风集料筒，集料筒采用上圆柱下圆锥的经典旋风分离结构，含尘气流进入筒体后沿筒壁做旋转运动，粉料在离心力作用下沿筒壁下滑至底部出料口，气流则从筒体顶部的排气口排出，无需额外配置布袋除尘装置即可完成90%以上的粉料收集，大幅减少加工过程中的粉尘外溢，改善作业环境。集料筒底部设置标准出料接口，可直接对接接料袋或者后续输送设备，无需额外制作转接结构。

设计过程中针对磨腔的密封结构做了重点优化，上下电机轴与磨腔的连接位置均采用骨架油封加迷宫密封的组合结构，避免粉料进入电机轴承位置造成轴承磨损，延长设备的维护周期。磨腔内部的磨针采用快拆式安装结构，单根磨针磨损后可单独更换，无需整体更换转子盘，降低后期使用成本。连接磨腔与集料筒的输送管道采用分段式法兰连接，管道弯头位置做了加厚耐磨处理，避免高速粉料长期冲刷导致管道磨穿漏料，同时分段结构也便于管道内部的清理，避免不同物料加工时的交叉污染。机架支腿底部预留了地脚螺栓安装孔，若设备需要长期固定在同一位置，可通过膨胀螺栓将支腿与地面固定，进一步降低设备高速运行时的振动幅度；若为移动加工场景，也可在支腿底部安装脚轮，方便设备在不同作业点之间转移。

从结构建模的角度来看，这套设备的设计充分考虑了小型粮食加工场景的实际使用痛点，没有冗余的复杂结构，所有部件均围绕粉碎、集料的核心功能布置，传动路径短，易损件更换便捷，日常维护仅需定期检查磨针磨损情况、补充轴承润滑脂即可，无需专业的设备维护技能，适配基层加工场景的使用条件。旋风分离结构的集成设计省去了外置除尘设备的成本与安装空间，对于日处理量1-2吨的小型加工场景而言，这套设备的处理能力与结构紧凑度均能很好地匹配使用需求，建模过程中对各个部件的安装间隙做了合理预留，所有连接法兰的孔位均做了对位匹配，实际生产时可直接按照模型尺寸下料加工，无需二次调整安装尺寸。
