数控机床配套防护式远离门结构设计

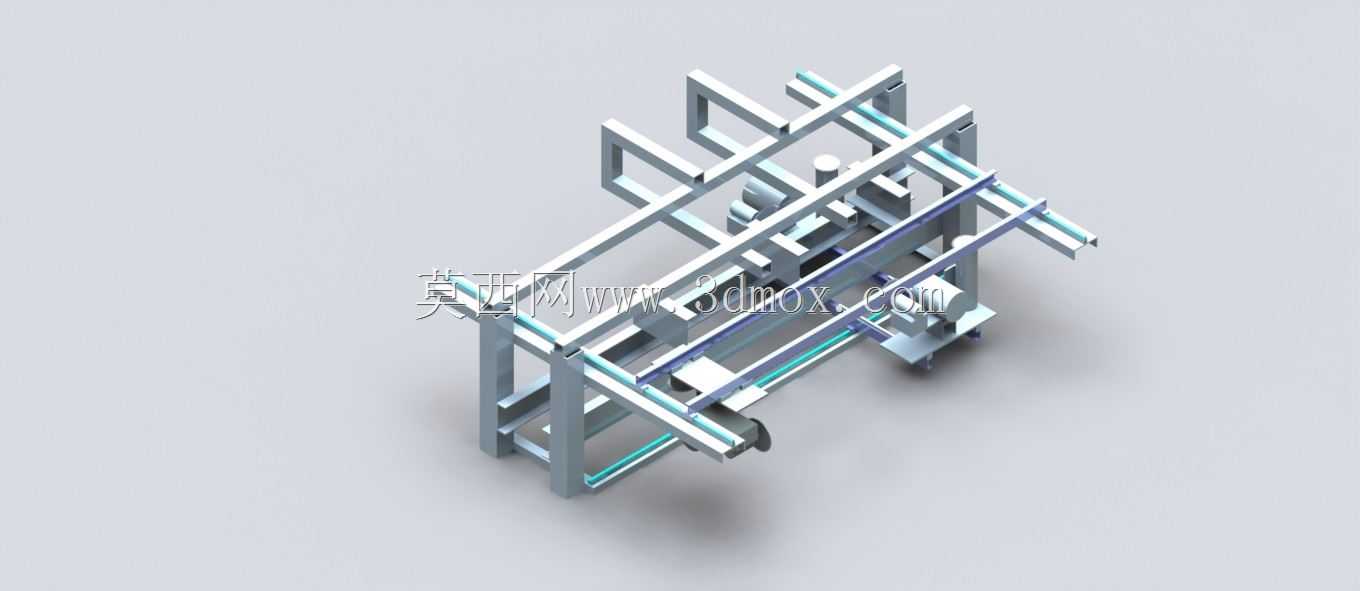

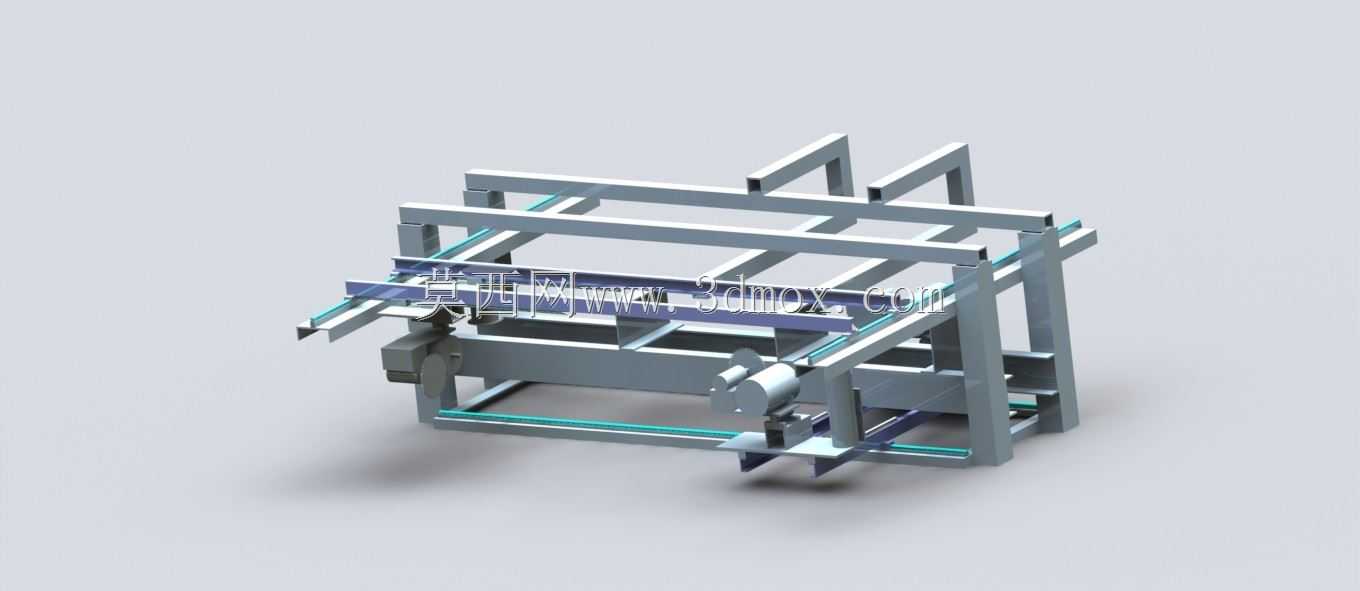

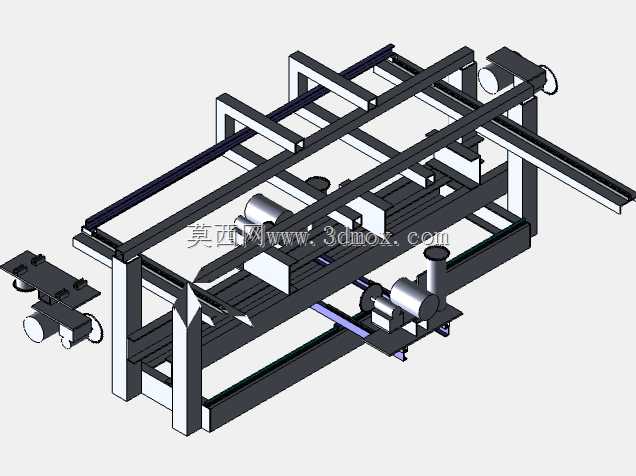

　　在数控加工车间的实际生产场景中，机床防护门是隔离加工区域与外部操作空间的核心部件，常规的平移式防护门往往受限于安装空间，在大尺寸工件上下料、刀具更换操作时容易出现开合行程不足、干涉吊装路径的问题，这款远离式门体结构正是针对这类痛点开发的配套组件。不同于普通防护门沿单一导轨做直线平移的运动逻辑，该结构采用多组平行导轨配合滑动副的组合设计，门体开启时会先沿垂直于机床正面的方向向外移出一段距离，再沿平行于机床侧壁的方向滑移至侧方收纳位置，整个运动过程不会占用机床正面的操作空间，也不会与机床主轴、刀库等突出部件产生运动干涉，适配立式加工中心、数控铣床等多种需要大开口操作空间的机床设备。

　　从结构组成来看，整套门体框架采用标准工业铝型材拼接搭建，型材连接处采用内置角件配合螺栓锁紧的连接方式，既保证了框架整体的结构刚性，又能在后期维护时快速拆解更换受损部件，无需整体焊接返工。门体的滑动系统分为横向滑移与纵向移出两个独立的运动单元，纵向移出单元采用带阻尼的直线导轨副，保证门体外移过程平稳无卡顿，不会因为门体自重出现下坠偏移；横向滑移单元则采用重载滚轮导轨，能够承受门体反复启停带来的冲击载荷，适配车间高频次的开关门操作需求。

　　在安装边界方面，整套门体结构的安装基准面与机床外壳的安装法兰面完全匹配，不需要对原有机床的外壳结构做额外的打孔、焊接改造，现场安装时只需要将框架底部的固定脚座与机床床身的预留安装孔对齐锁紧即可完成主体固定，整体安装完成后，门体闭合时与机床正面的密封间隙控制在3mm以内，能够有效阻挡加工过程中飞溅的切削液、金属切屑向外溢出，同时也能阻隔部分加工噪音向外传递，改善车间操作环境。设计过程中针对门体的运动行程做了反复校核，当门体完全开启时，机床正面的操作开口宽度能够达到原有开口尺寸的90%以上，足够满足大型工件的吊装上下料、多工位刀具的批量更换等操作需求，不会因为门体收纳位置的遮挡影响操作视线。

　　门体的滑动部件全部采用自润滑材质的衬套，日常使用过程中不需要频繁加注润滑脂，减少了设备维护的工作量，同时在导轨的两端都设置了硬限位与缓冲胶垫，避免门体滑动到行程端点时出现刚性碰撞，延长结构的使用寿命。考虑到数控加工车间内存在切削液腐蚀、金属粉尘堆积的工况，整套结构的外露金属部件都做了阳极氧化或者镀锌防锈处理，滑动导轨的表面加装了防尘刮屑条，能够阻挡切屑、粉尘进入导轨滑动副内部，避免出现卡滞、磨损加剧的问题。在实际配套应用中，该门体结构可以根据不同型号机床的正面开口尺寸做模块化的尺寸调整，铝型材的长度可以按需裁切，导轨的行程也可以对应匹配，不需要重新开模制作定制部件，能够快速适配不同规格的机床改造需求，相比传统的铰链式开门、单导轨平移门，这种远离式的结构在空间利用率、操作便利性上都有明显优势，尤其适合加工行程大、操作开口需求宽的中大型数控加工设备配套使用。
