数控机床用十字开槽切削刀盘结构

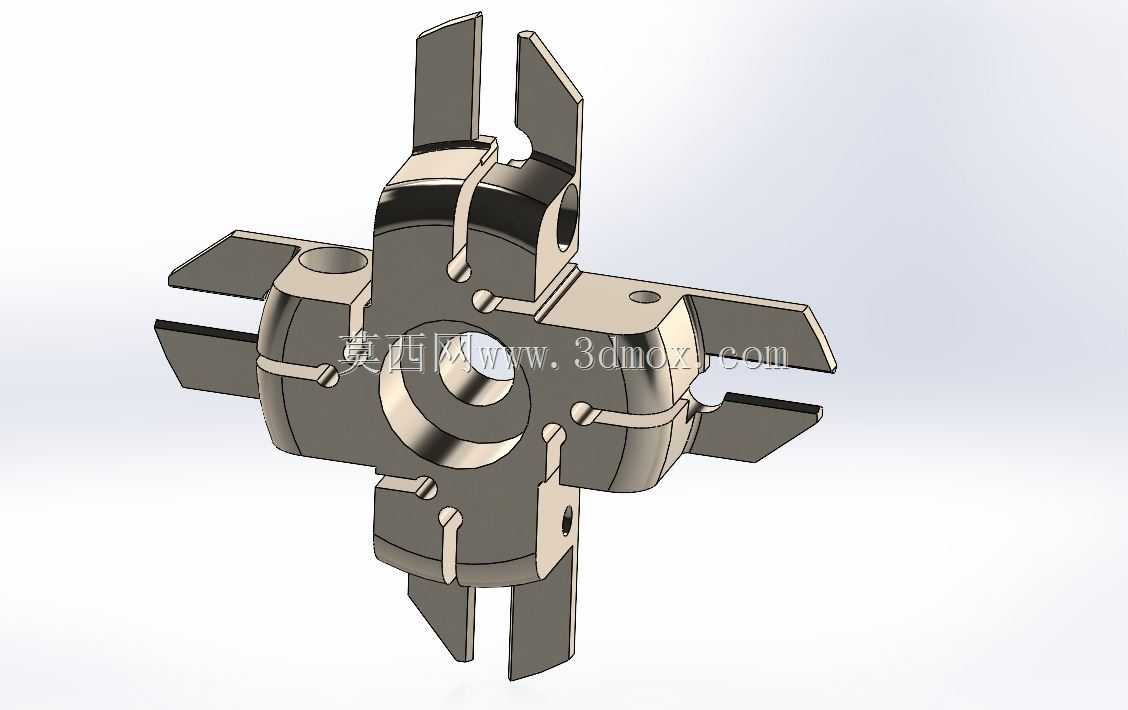

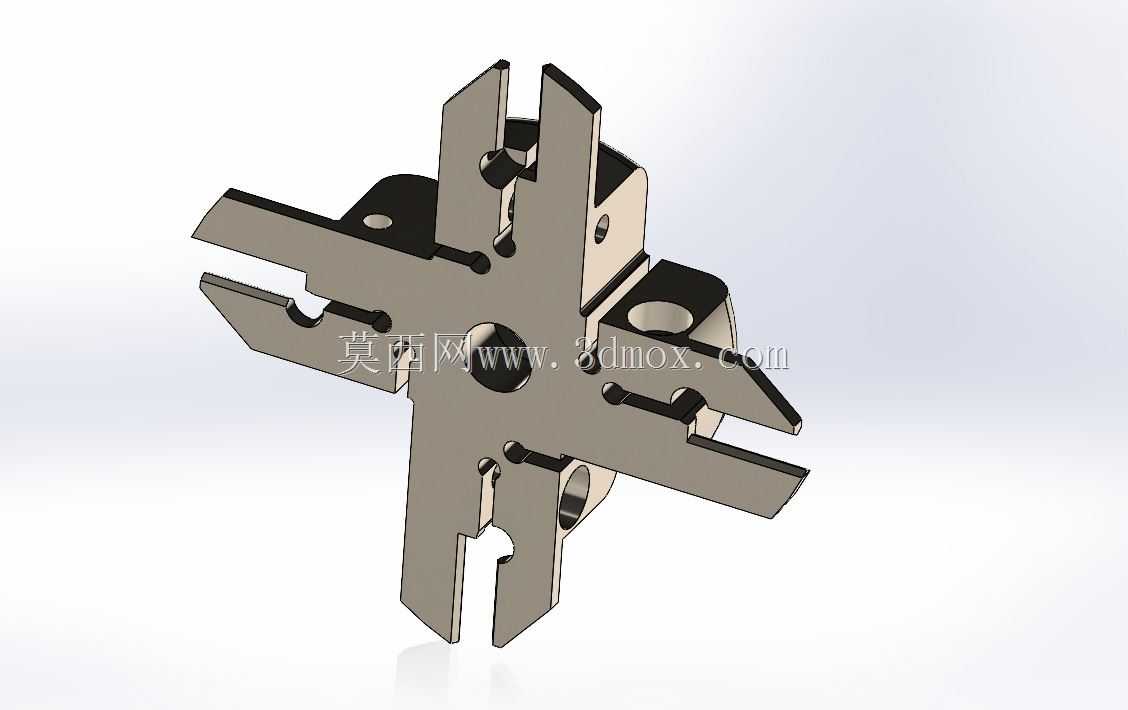

　　这款十字构型的开槽切削刀盘，是数控铣削加工环节里针对窄槽、端面开槽工序开发的专用切削装夹基体，日常在立式加工中心、数控铣床的金属切削工位上使用频率较高，尤其适配山特维克系列可转位刀片的装夹需求，能完成碳钢、合金钢、铝合金等常见金属工件的槽型加工。从结构设计逻辑来看，整体采用对称十字布局，四个方向均延伸出刀位安装支臂，每支臂上都预留了刀片定位槽与锁紧螺孔，安装时可根据加工槽宽、切削深度的需求，选择单刀位、双刀位或者四刀位同时装夹刀片，对称结构能在高速旋转时自动平衡切削离心力，减少主轴径向跳动，避免加工出的槽壁出现振纹，提升槽面的加工光洁度。

　　中心位置设计有标准锥孔与定位端面，和机床主轴的连接基准完全匹配，安装时靠端面贴合保证轴向定位精度，锥面配合传递切削扭矩，侧面的紧定螺钉孔可在刀盘装夹到位后完成锁紧，防止高速切削时刀盘出现轴向窜动。刀盘支臂上的刀片定位槽采用开口式设计，也就是产品名称里提到的开槽结构，这种设计一方面能给刀片提供足够的排屑空间，切削产生的金属切屑可以顺着开槽的间隙快速排出，不会在刀位处堆积造成二次切削刮伤已加工表面；另一方面开口槽的弹性变形量可以在刀片锁紧时提供一定的预紧力，让刀片和定位面贴合更紧密，切削过程中不会出现刀片微位移导致的崩刃问题。

　　从安装边界尺寸来看，刀盘整体外径适配常规数控铣床的刀库换刀空间，不会出现换刀时和刀库卡爪碰撞的问题，中心安装孔的尺寸符合通用数控主轴的刀柄连接标准，不需要额外定制转接套就能直接装夹使用，刀盘的轴向厚度控制在合理范围内，加工深槽时也不会和工件槽壁发生干涉。实际加工场景中，这类开槽刀盘常用来完成轴类零件的键槽铣削、法兰端面的密封槽加工、模具型面的清根开槽等工序，相比整体式焊接刀具，可转位刀片的设计能在刀片磨损后快速更换，不需要重新对刀，大幅减少换刀辅助时间，提升加工效率。

　　设计过程中针对刀盘的受力情况做了结构优化，支臂根部做了圆弧过渡处理，避免应力集中导致刀盘在大进给切削时出现支臂断裂的问题，刀盘整体采用合金钢材质经热处理提升刚性，高速旋转下的形变量控制在微米级，能保证槽宽的尺寸公差稳定在IT7级精度范围内，满足多数机械零件的槽加工精度要求。刀盘上的每个刀位都设计了独立的冷却喷孔对接位置，加工时切削液可以直接喷射到刀片切削刃位置，快速带走切削产生的热量，降低刀片的切削温度，延长刀片使用寿命，同时高压切削液也能辅助冲掉排屑槽内的细碎切屑，避免切屑卡滞在刀位和工件之间。在实际选型使用时，需要根据加工槽的宽度选择对应规格的刀片装夹，根据切削材料调整主轴转速和进给参数，四刀位同时装夹刀片时适合大余量的开槽粗加工，单刀位装夹时适合窄槽的精加工，对称的结构设计也让刀盘的动平衡调校更简单，不需要额外添加配重块就能达到高速切削的动平衡要求。
