适配多规格方向盘的无人驾驶转向执行装置

项目分类:汽车 发布时间:2025-10-12 ID:1084814
  • 适配多规格方向盘的无人驾驶转向执行装置
  • 适配多规格方向盘的无人驾驶转向执行装置
  • 适配多规格方向盘的无人驾驶转向执行装置
  • 适配多规格方向盘的无人驾驶转向执行装置
  • 适配多规格方向盘的无人驾驶转向执行装置
  • 适配多规格方向盘的无人驾驶转向执行装置

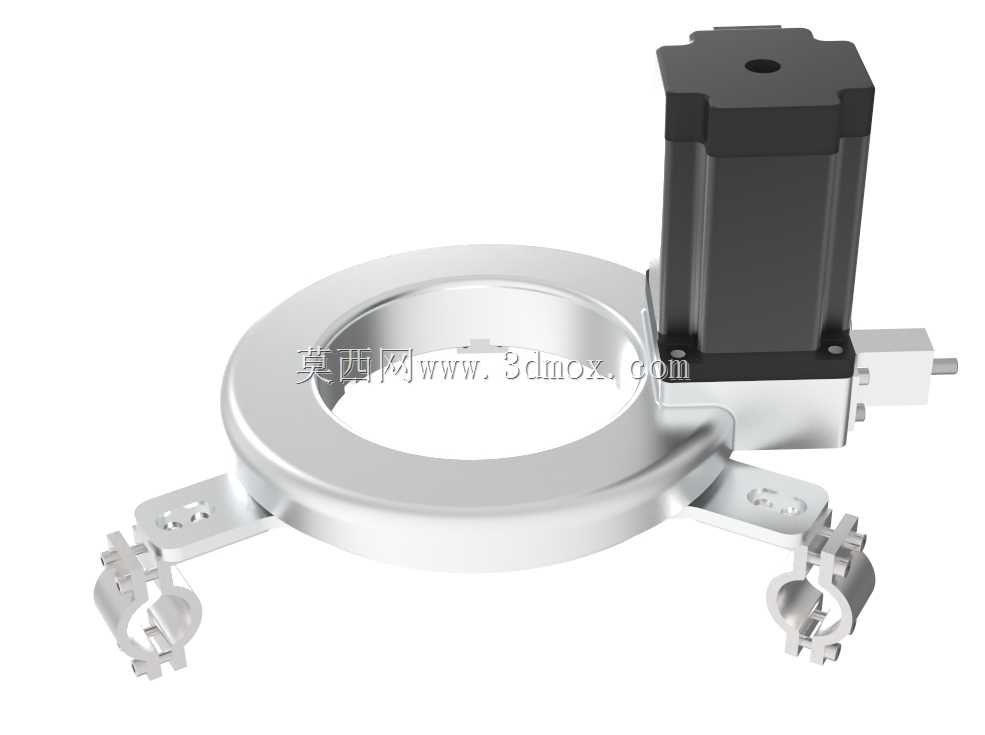

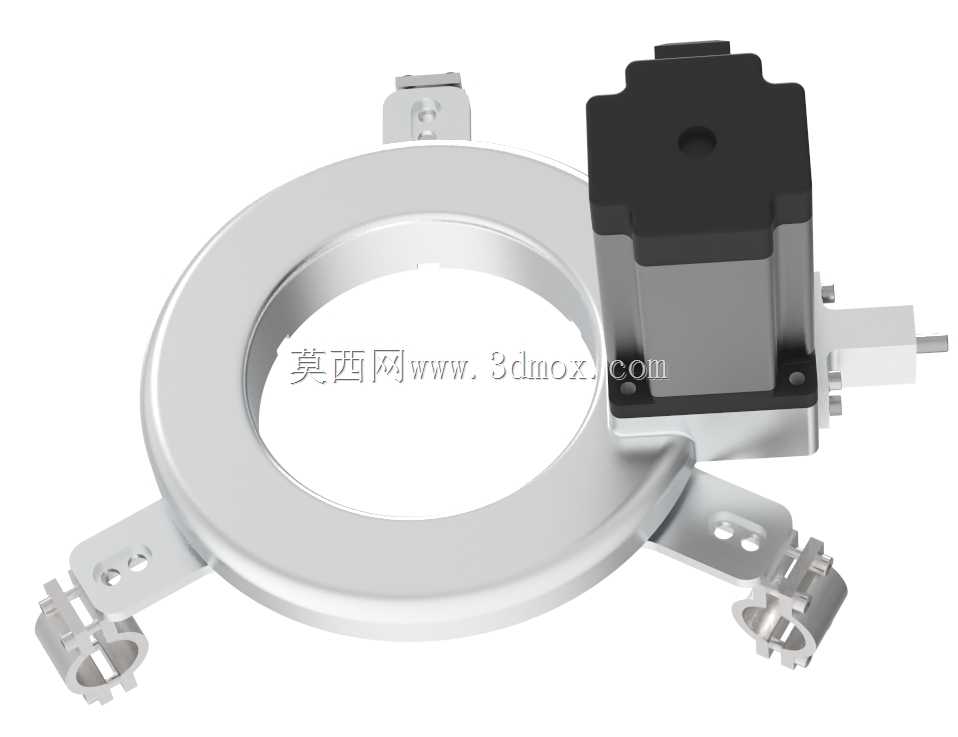

在自动驾驶线控改装的落地场景里,不少后装方案都面临原车转向系统改造难度大、适配车型范围窄的痛点,这套转向执行装置的设计初衷,就是为了在尽可能少改动原车机械结构的前提下,快速完成普通车辆的线控转向能力升级。从结构布局来看,整套装置采用环形抱装的主体框架,中心预留的大尺寸通孔完全围绕原车方向盘转轴空间设计,安装时无需拆解原车转向柱的原有连接结构,仅需通过框架上分布的多组可调夹持臂,卡接固定在方向盘辐条对应的位置即可,夹持臂上预留的长条形滑动槽是整个适配设计的核心,不同车型的方向盘直径、辐条分布角度存在差异时,只需松开夹持臂的锁紧螺钉,沿滑槽调整夹持点的径向位置与周向角度,就能适配直径覆盖常规家用车、轻型商用车范围内的绝大多数方向盘规格,单组夹持臂的可调行程经过实际校核,可覆盖常见方向盘320mm到450mm的直径区间,安装后整体装置的轴向突出尺寸控制在120mm以内,不会侵占驾驶员正常操作的腿部空间,也不会遮挡仪表盘的常规观察视野。

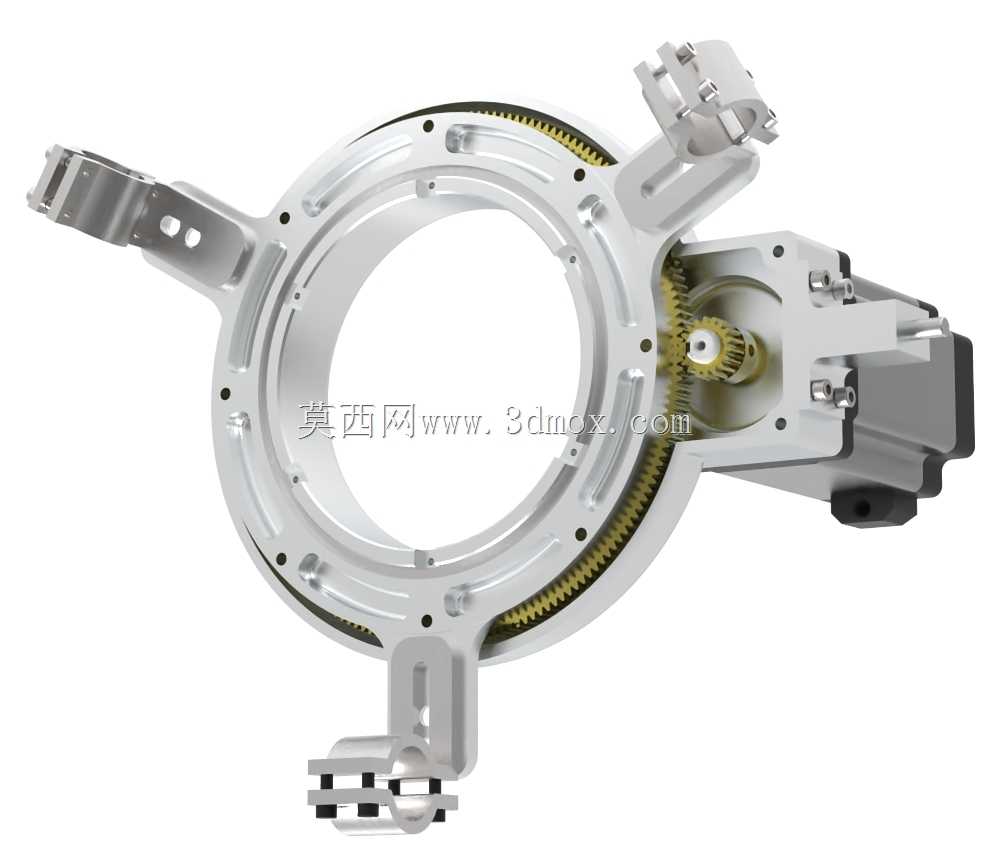

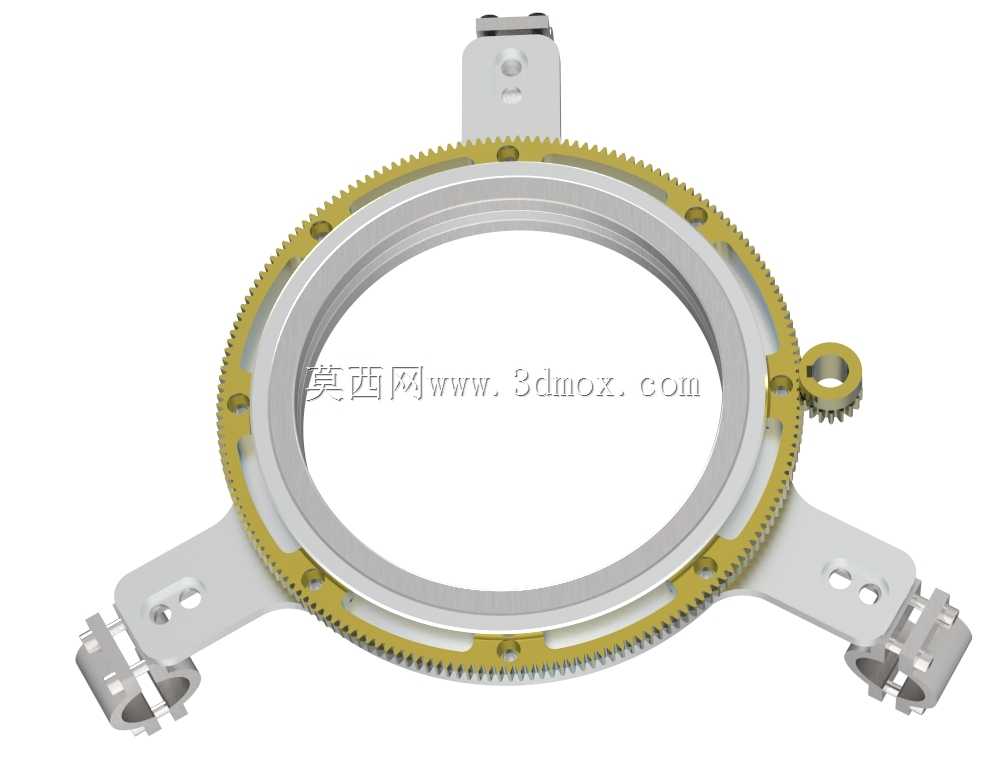

动力传递路径的设计上,装置没有采用直接驱动转向柱的方案,而是在环形框架的内侧布置了整圈内齿圈,与侧方安装的步进电机输出轴上的驱动齿轮形成啮合传动,这种大传动比的内啮合结构一方面可以放大步进电机的输出扭矩,满足转向操作所需的力矩要求,另一方面内齿圈与环形框架集成的设计,让整套传动结构的径向尺寸更加紧凑,不会额外增加过多的安装空间占用。齿轮啮合侧预留了间隙调整结构,长期使用出现齿面磨损后,可以通过调整电机安装座的偏心位置补偿啮合间隙,避免转向动作出现空程误差,保证转向角度控制的精度。电机的控制信号直接对接自动驾驶域控制器的转向输出通道,通过脉冲信号控制步进电机的转动角度,就能带动整个环形框架连同固定在一起的方向盘同步转动,实现转向角度的精准控制,整套传动结构的反向自锁特性经过校核,在电机未输出动力时,不会因为路面颠簸导致方向盘出现意外偏转,保留了机械转向系统的安全冗余。

从实际应用的场景出发,这套装置既可以用于L4级低速无人配送车、园区接驳车的后装线控改装,也能作为自动驾驶算法测试车辆的快速改装部件,相比需要拆解转向柱、加装助力伺服机构的改装方案,整套装置的安装流程可以在1小时内完成,不需要对原车的油路、电路进行破坏性改动,拆除后也能完全恢复车辆的原有状态,非常适合临时测试车辆、租赁改装车辆的使用需求。结构细节上,所有与方向盘接触的夹持端面都加装了橡胶缓冲垫,避免刚性夹持对方向盘表面造成压痕损伤,同时增大夹持摩擦力,防止大扭矩转向时出现相对滑动;环形框架采用轻量化铝合金材质加工,整体重量控制在3.5kg以内,不会给转向柱增加过多的额外负载,避免长期使用导致转向柱轴承出现异常磨损;所有传动齿轮都加装了半封闭的防护外壳,既可以防止日常使用中的灰尘、杂物进入齿面造成卡滞,也能避免转动部件外露带来的安全隐患。

在设计校核阶段,针对不同转向力矩的车型,还预留了电机选型的安装接口,可以根据车辆转向阻力的大小,选配不同扭矩规格的步进电机,无需改动主体框架的结构;布线位置也在框架上预留了专用的走线槽,控制线缆可以沿夹持臂、框架边缘规整布置,避免转动过程中出现线缆缠绕、拉扯的问题。整套装置的结构没有复杂的异形曲面,所有零部件都可以通过常规的铣削、线切割工艺加工完成,加工成本可控,适合小批量改装场景的生产应用,装配过程也不需要专用的工装夹具,普通的机修人员按照装配说明即可完成组装与调试。
