复仇者联盟美国队长磁吸盾牌结构设计

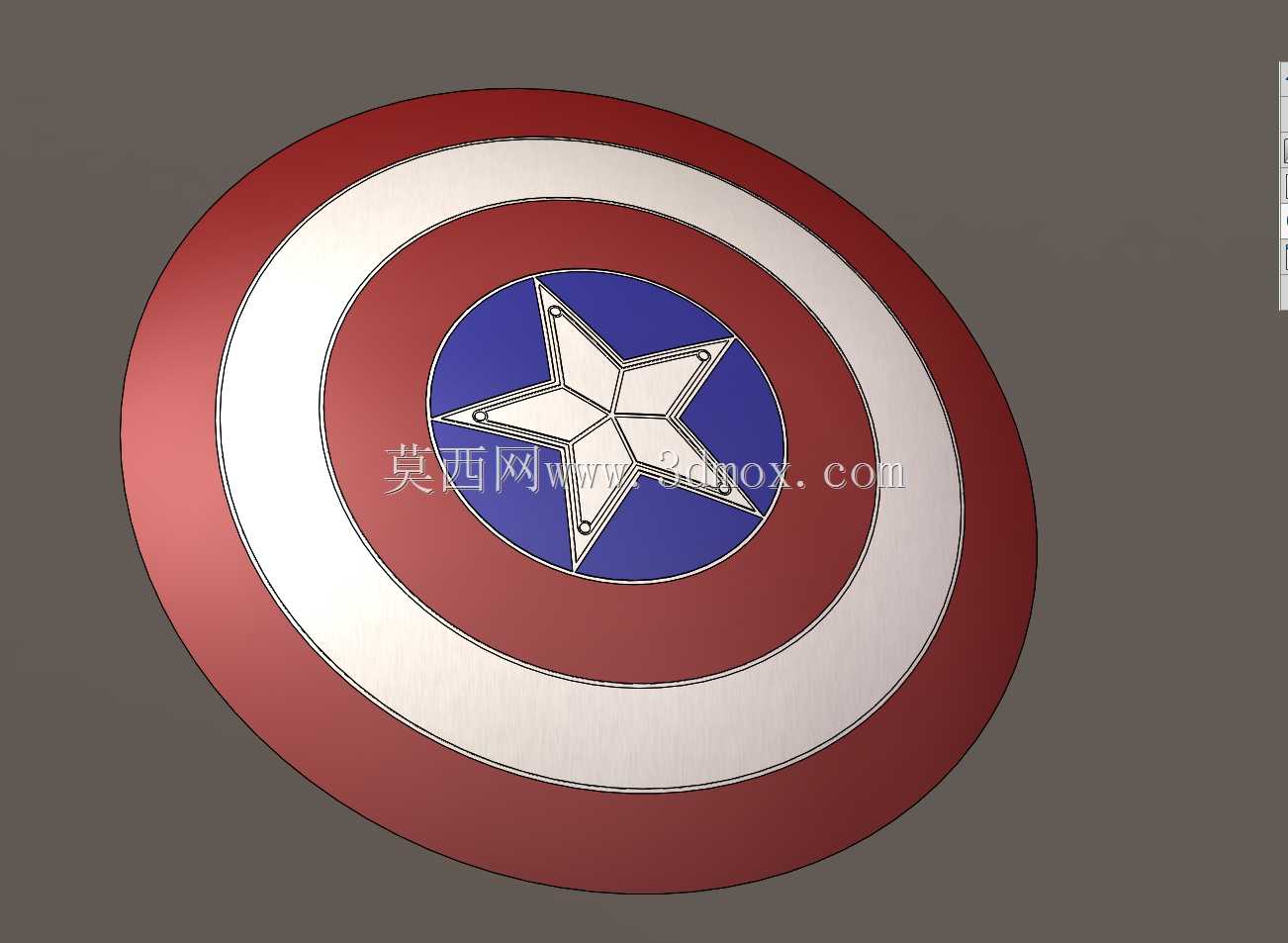

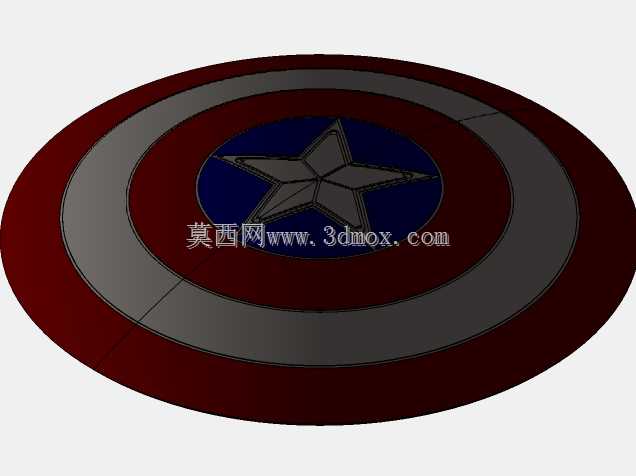

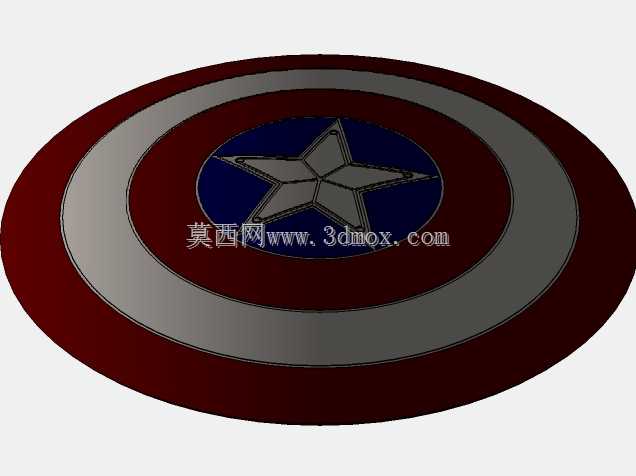

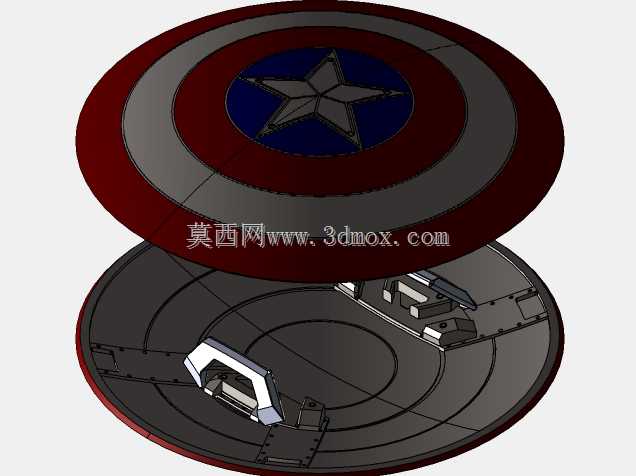

　　这款磁吸盾牌的结构设计，最初是面向影视实景道具制作、主题展陈互动装置、潮玩收藏级周边开发场景做的方案，区别于常规一体成型的装饰盾牌，它在背部集成了磁吸固定模块，既可以满足cosplay场景下的快速穿戴、脱卸需求，也能适配展陈场景下的墙面吸附固定、道具台陈列的快速取放，不需要额外设计复杂的卡扣挂架，安装边界的适配性更强。从功能特性上看，盾牌正面沿用了经典的同心圆分层结构，最外层的红色圈、中间的银色金属圈层、中心蓝色区域的五角星造型，每一层都做了独立的厚度差设计，边缘做了R角过渡处理，避免尖锐边角在使用过程中造成磕碰损伤；背部的磁吸模块不是简单粘贴磁片的方案，而是做了嵌入式的安装槽，将强磁块嵌入金属基座的预留槽位内，

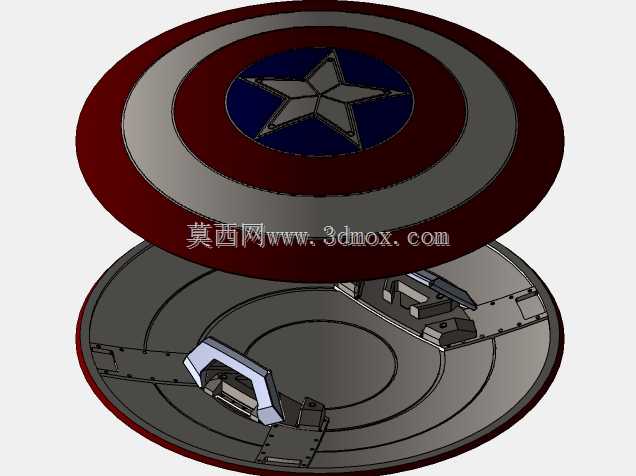

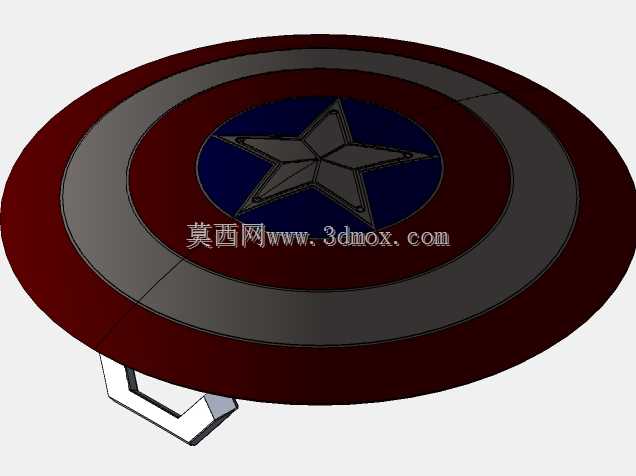

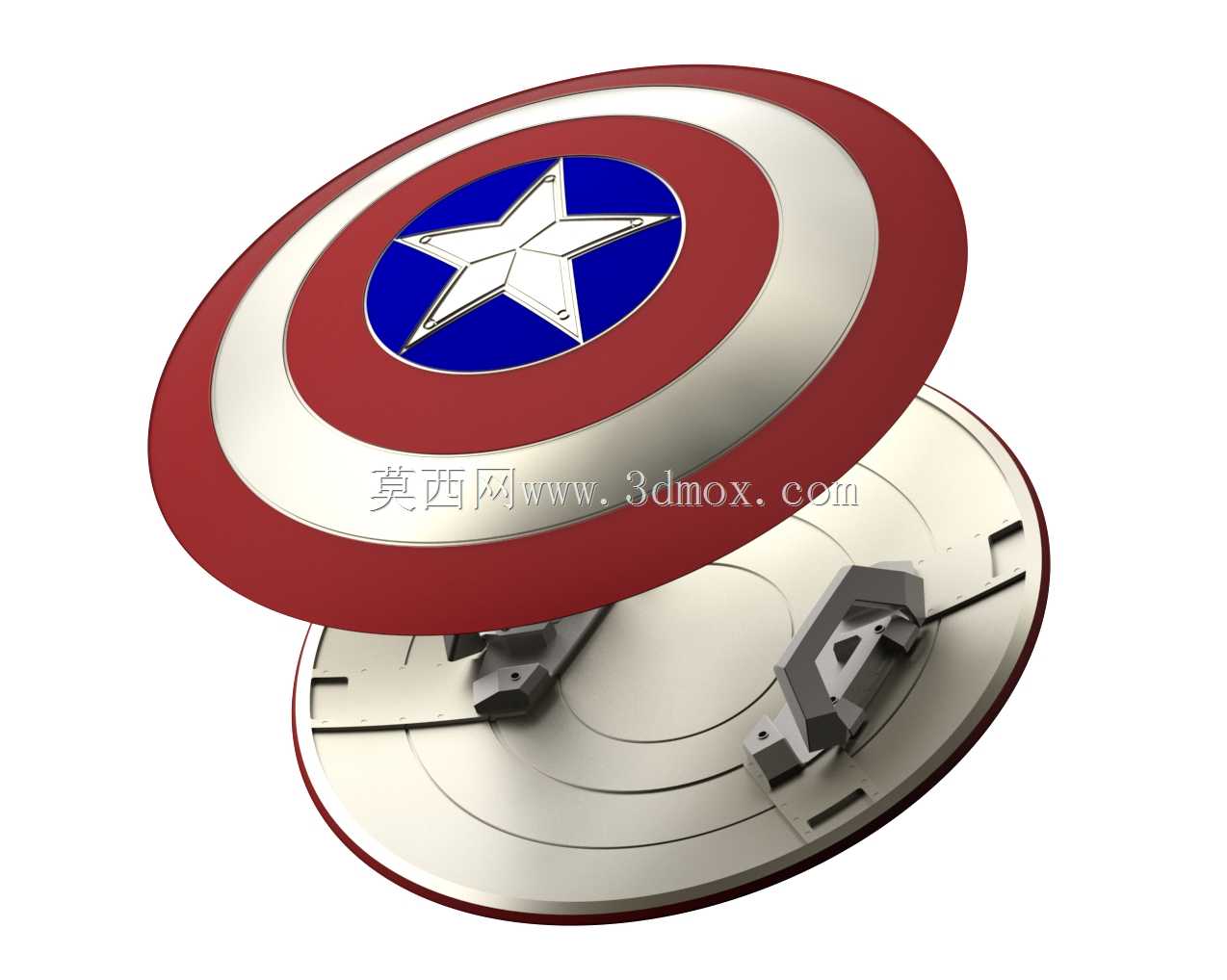

　　基座和盾牌主体之间通过三个定位卡扣加环形贴合面做连接，保证磁块的安装平面和盾牌背部基准面的平行度误差控制在0.2mm以内，避免磁吸固定时出现倾斜、吸附力不均的问题。设计思路上没有照搬影视道具的纯外观复刻路线，而是优先考虑实际使用中的受力情况：当盾牌作为手持道具使用时，背部的握把结构和磁吸基座做了一体化设计，握把的弧度贴合成年人手掌的自然握持曲线，握持位置的重心和盾牌整体的形心重合，长时间握持不会出现偏重坠手的问题；当作为磁吸挂载使用时，磁块的总吸附力经过测算，能够承受3倍于盾牌自身重量的拉力，即使是轻微的触碰、晃动也不会出现脱落的情况，同时磁块表面做了隔磁镀层处理，不会对周边的电子设备、磁条卡片造成磁化影响。外形尺寸方面，

　　盾牌整体直径控制在常规成人使用的合理区间，整体厚度从正面最外沿到背部磁吸基座的最突出点不超过65mm，安装时如果采用墙面吸附的方式，只需要在墙面预埋对应厚度的导磁贴片，不需要对墙面做大面积的开槽改造，安装边界的预留空间只需要比盾牌直径大80mm即可满足安装、取放的操作空间，不会占用过多的展陈面积。结构细节上，正面的每一层同心圆都做了阶梯式的装配止口，不同颜色的圈层之间可以通过止口定位后做粘接或者螺丝固定，装配时不需要额外做定位治具就能保证各圈层的同轴度，中心的五角星造型做了分体式的嵌装结构，五角星的凸起高度比蓝色基底高3mm，既还原了视觉上的层次感，也避免凸起过高在使用过程中出现剐蹭掉漆的问题。

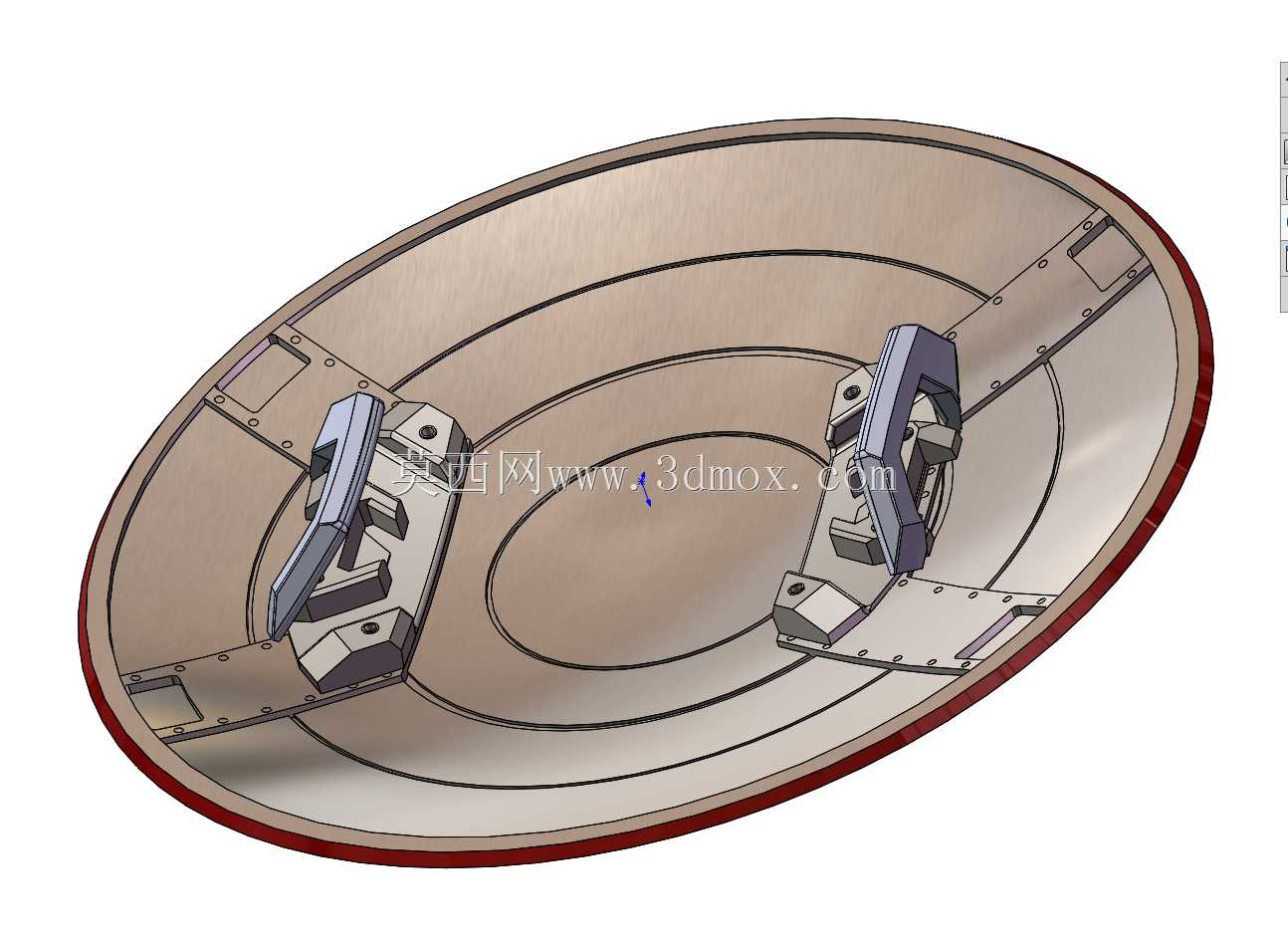

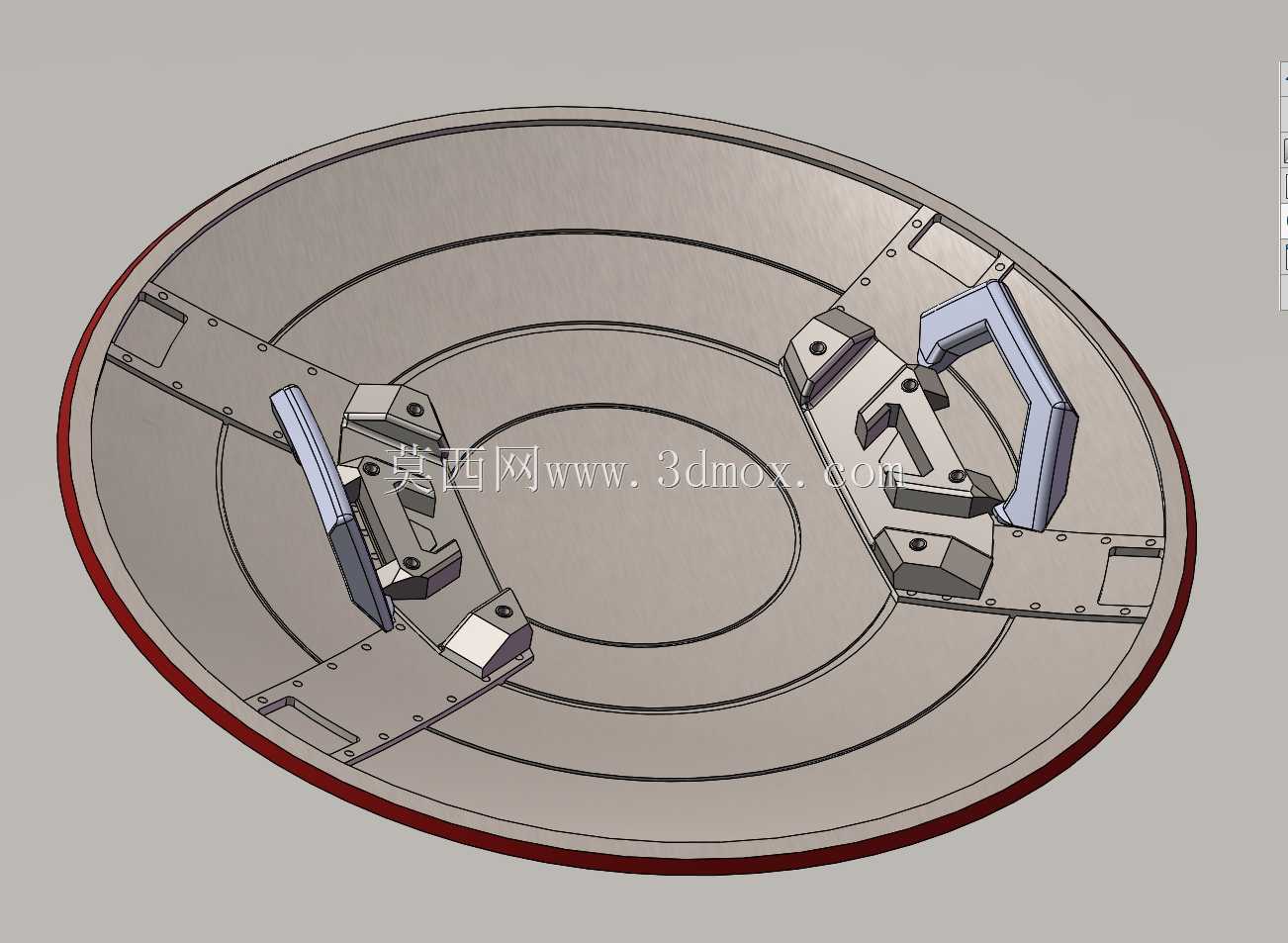

　　背部的磁吸基座上还预留了两个备用的螺丝孔位，如果使用场景不需要磁吸功能，可以直接拆除磁块，在预留孔位上安装背带挂扣、墙面挂架等配件，不需要对盾牌主体做二次打孔破坏，拓展了不同场景下的适配性。在做结构建模的时候，所有的配合面都做了公差预留，金属件之间的配合采用H7/g6的间隙配合，塑料装饰件的配合预留0.15mm的粘接间隙，不管是采用3D打印做小批量样件制作，还是采用钣金冲压、机加工做金属版本的量产，都可以直接套用模型的尺寸参数做工艺编排，不需要再做二次的结构调整。考虑到实际使用中可能出现的摔碰情况，盾牌最外沿的红色圈层做了加厚处理，壁厚比内部圈层厚1.2mm，边缘做了圆弧卷边的结构设计，摔落时可以通过卷边的轻微形变吸收冲击力，避免冲击力直接传递到内部的磁吸模块和中心装饰件，降低损坏的概率。磁吸模块的磁块排列采用环形阵列布局，一共6块磁块均匀分布在基座的环形安装槽内，每块磁块的磁极方向保持一致，保证吸附面的磁力分布均匀，不会出现局部磁力过强或者过弱的问题，同时磁块和安装槽之间预留了0.1mm的间隙，填充结构胶之后可以完全固定磁块，避免长期使用过程中磁块出现移位、脱落的问题。
