WEG CFW300系列变频器三维结构模型

项目分类:通用机械零部件 发布时间:2025-10-12 ID:1084914
  • WEG CFW300系列变频器三维结构模型
  • WEG CFW300系列变频器三维结构模型

  在工业传动控制场景里,小型变频器的应用覆盖了从输送线调速、小型风机泵类控制到单机设备转速匹配的诸多环节,WEG CFW300作为紧凑型低压变频器的典型代表,其三维结构的还原建模,对电气柜布局设计、设备安装干涉校验、操作人机工程校核都有实际参考价值。从实际使用场景来看,这类小功率变频器常被安装在小型设备的电控仓内、壁挂式控制箱内部或是分布式传动节点的就近安装位,这就要求模型的外形尺寸、安装点位、接口位置必须和实物完全匹配,否则在做柜体布局时很容易出现接线空间不足、安装孔位错位、操作面板被遮挡这类实际工程问题。

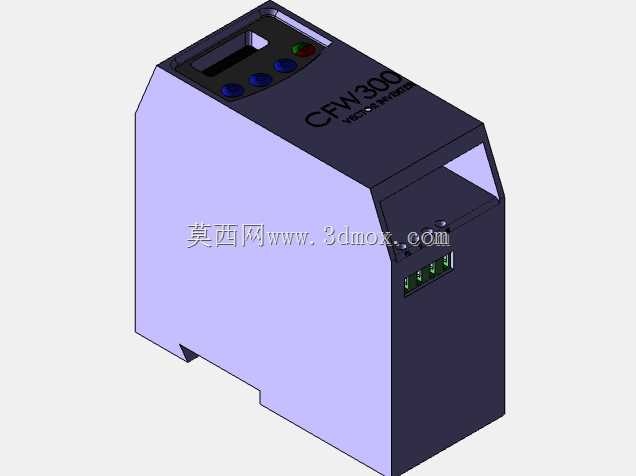

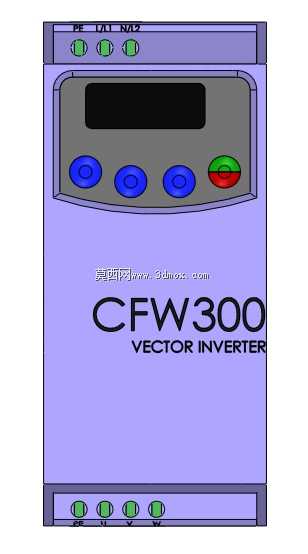

  建模过程中首先要还原的是设备的整体轮廓,该款变频器采用斜切式顶部操作面设计,顶部的操作按键与状态指示灯区域做了内凹处理,避免日常操作时误碰,同时斜向的面板角度也符合站立操作时的视线角度,不需要俯身就能清晰看到指示灯状态与按键标识,这部分的曲面斜度、内凹深度都需要按照实物比例还原,不能做简化处理,否则后续做人机工程校核时会出现偏差。设备的主体外壳采用上下扣合的结构,侧面预留了散热格栅的开槽位置,建模时要注意格栅的开孔方向与实际散热风道匹配,该款变频器的散热风道为纵向贯通式,底部进风顶部出风,所以侧面的格栅位置不能遮挡风道走向,在做柜体布局时可以根据模型的风道位置预留散热空间,避免和其他发热器件紧贴导致散热效率下降。

  设备下部的接线端子区域做了内凹的防护槽设计,接线完成后可以加装端子盖板,防止人员误触带电部位,建模时还原了端子区域的凹槽深度、端子排的排布间距,以及盖板的卡扣安装位,在做接线工艺设计时,可以根据模型的端子位置预留线缆弯曲半径,计算每根动力线、控制线的走线长度,避免实际装配时出现线缆长度不足或是冗余过多的问题。安装边界方面,该款变频器支持背板螺丝固定与导轨安装两种方式,模型还原了背部的导轨卡扣结构以及四个固定安装孔的位置与孔径,在做电控板布局时,可以直接调用模型匹配安装孔位,提前计算安装螺丝的长度,避免螺丝过长顶到内部器件,同时背部的卡扣结构尺寸也和标准DIN导轨匹配,不需要额外做适配设计。设备顶部的操作区域除了按键与指示灯,还预留了可选通讯模块的安装位,建模时还原了该位置的卡槽尺寸与接口点位,在做带通讯功能的设备选型时,可以直接在模型上加装对应通讯模块的装配体,校验加装后的整体高度是否超出柜体的安装空间。从结构设计的细节来看,外壳的边角都做了小圆角过渡,既避免了钣金加工时的锐边伤人问题,也能在设备运输安装过程中减少磕碰掉漆的概率,模型上的圆角半径完全按照实物的工艺圆角还原,没有做直角简化,能真实反映设备的实际外形占用空间。

  在做设备整体装配时,这类变频器模型还可以和周边的断路器、接触器、接线端子排等器件做干涉检查,提前发现布局上的冲突,比如变频器顶部的操作空间是否被柜内横梁遮挡,侧面的散热空间是否被其他器件堵住,接线端子区域是否有足够的手部操作空间来完成接线作业,这些细节如果在设计阶段没有通过三维模型校验,到了现场装配阶段再整改,就会浪费大量的人工与物料成本。另外模型还原了设备表面的标识印刷位置,包括型号标识、品牌标识、端子标识的位置与大小,在做设备外观渲染、操作手册制作时也能直接使用,不需要再额外贴图调整位置。对于做小型自动化设备集成的工程师来说,准确的变频器三维模型能大幅缩短电控系统的设计周期,不需要自己花费时间测绘建模,直接调用就能完成布局设计,同时模型的细节还原度足够高,能覆盖从安装、接线到操作、维护全流程的空间校验需求,避免后期出现设计变更。
