日立工业视觉检测相机三维结构

项目分类:通用机械零部件 发布时间:2025-10-12 ID:1084895
  • 日立工业视觉检测相机三维结构
  • 日立工业视觉检测相机三维结构

做自动化产线视觉检测工位的结构设计时,工业相机的选型与安装适配是绕不开的环节,这款日立工业相机的三维结构还原,刚好覆盖了这类面阵工业相机的典型结构特征,能直接用于检测工位的布局干涉校验、安装支架设计参考。从实际应用场景来看,这类相机常部署在3C电子零部件尺寸检测、包装行业字符识别、汽车零部件外观缺陷筛查、物流分拣条码识别等工位,搭配不同焦距的工业镜头,可覆盖从几十毫米到数米的工作距离,适配不同视野范围的检测需求。

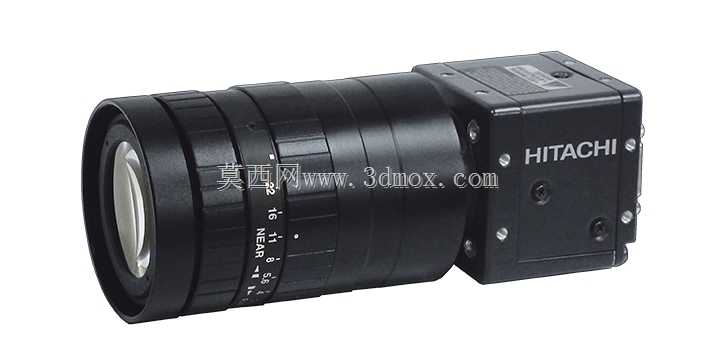

从结构功能来看,相机主体分为成像机身与可调镜头两部分,机身部分为密封式金属壳体,表面做了哑光发黑处理,既可以屏蔽工业现场的电磁干扰,避免成像出现噪点、条纹,也能减少车间环境光线在壳体表面的反射,避免杂光进入镜头影响成像质量。机身侧面预留了标准安装螺孔,孔位间距符合工业视觉组件的通用安装规范,可直接适配市面常见的L型安装支架、角度调节云台,不需要额外做转接件设计,能缩短工位搭建的设计周期。镜头部分为多组镜片组合的手动调焦结构,镜筒上标注了清晰的焦距调节刻度与光圈档位标识,现场调试时可根据实际物距旋转镜筒调整对焦位置,转动光圈环调整通光量,适配不同亮度的现场照明环境,镜筒的阻尼设计经过调校,调整到位后不会因为设备运行的轻微震动出现焦距偏移,能长期保持成像清晰度稳定。

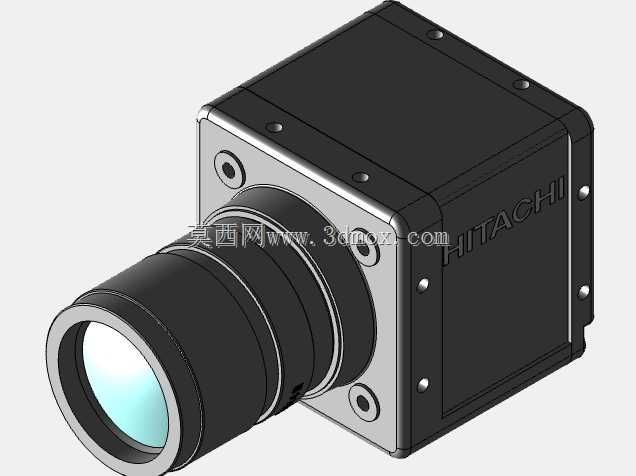

做三维结构还原时,首先要把控安装边界尺寸:机身的长宽高、镜头伸出长度、安装螺孔的位置与深度都要和实物一致,尤其是镜头前端到机身安装基准面的距离,直接决定了相机安装后镜头到待检测工件的工作距离,一旦尺寸出现偏差,现场安装后就会出现对焦不准、视野范围不符合设计要求的问题。其次要还原镜头的调节行程范围,调焦环、光圈环的可转动角度要和实物匹配,在做虚拟调试时可以模拟现场调节的操作空间,避免安装后调节环被周边的支架、光源遮挡,导致调试时无法操作。另外机身侧面的接口位置也要准确还原,这类工业相机通常配备电源接口与数据传输接口,接口的突出长度、插拔方向会影响线缆的弯折半径,布局时要预留足够的线缆走线空间,避免线缆过度弯折导致传输不稳定或者线缆过早损坏。

从设计思路上看,这类工业相机的结构优先保证成像稳定性与环境适应性,金属壳体的壁厚经过优化,既具备足够的结构强度,在设备运行震动的环境下不会出现壳体形变导致内部成像模组偏移,也尽可能控制整体重量,降低对安装支架的负载要求。镜头与机身的连接采用标准C接口,通用性极强,可根据不同检测需求更换不同焦距、不同视野的镜头,不需要更换相机主体,能降低产线改造的硬件成本。镜筒上的刻度标识做了凹凸处理,即使在车间光线不佳的环境下,调试人员也能通过触感快速识别档位,提升现场调试效率。在做产线三维布局时,导入这个模型可以提前校验相机与周边的光源、工件夹具、输送机构的空间位置关系,避免出现物理干涉,同时可以模拟相机的成像视野范围,提前调整安装角度与位置,确保待检测区域完全落在镜头视野内,减少现场安装调试的反复调整工作量。对于结构设计人员来说,准确的三维模型还能用于定制专用的安装防护外壳,在多尘、有少量切削液飞溅的生产场景下,为相机增加透明防护视窗与密封外壳,延长相机在恶劣工业环境下的使用寿命,设计防护外壳时可以直接参考相机的外形尺寸、安装孔位,做到精准适配,不需要反复测绘实物。
