1米宽6米长重载托盘输送线结构设计

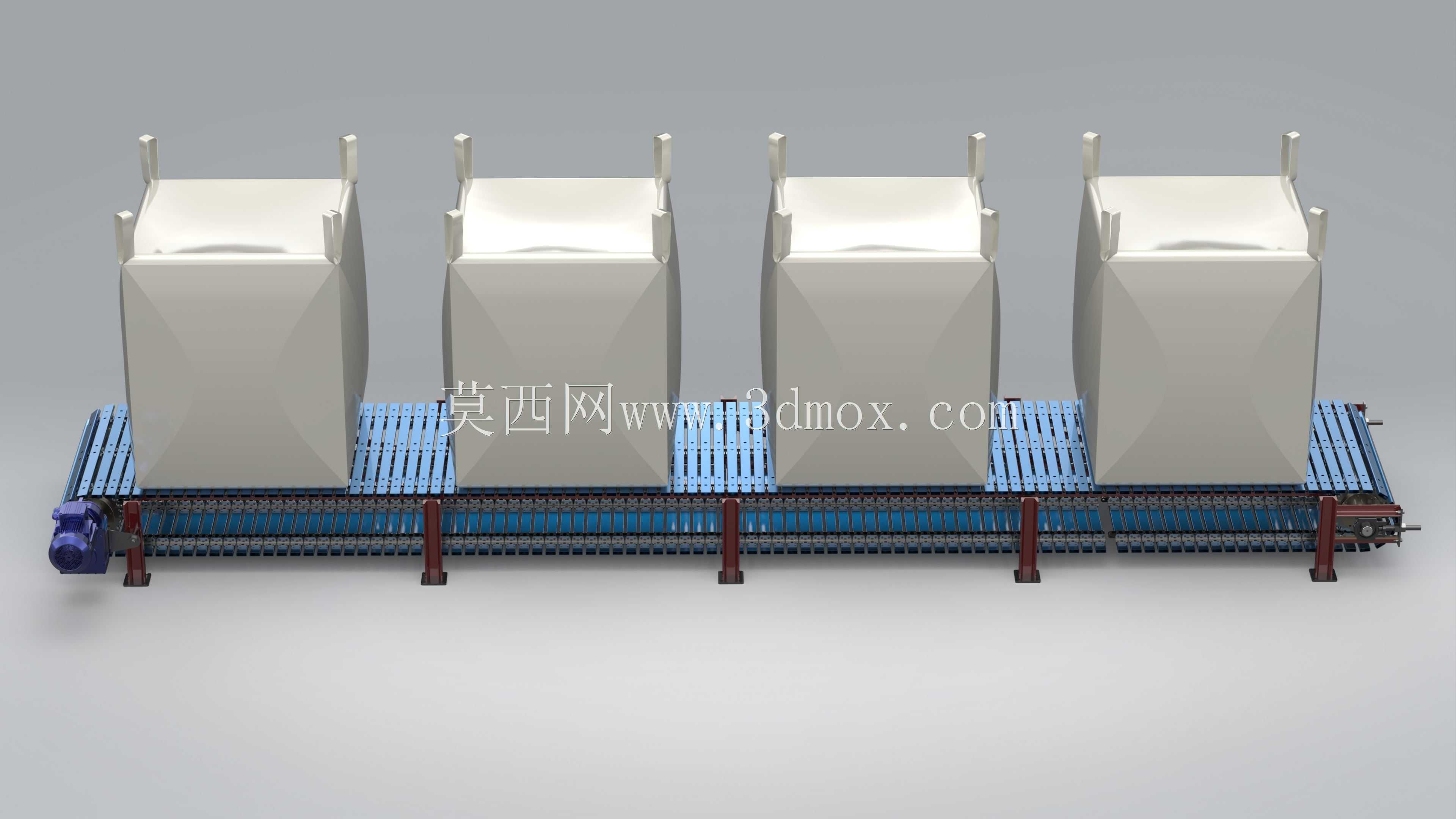

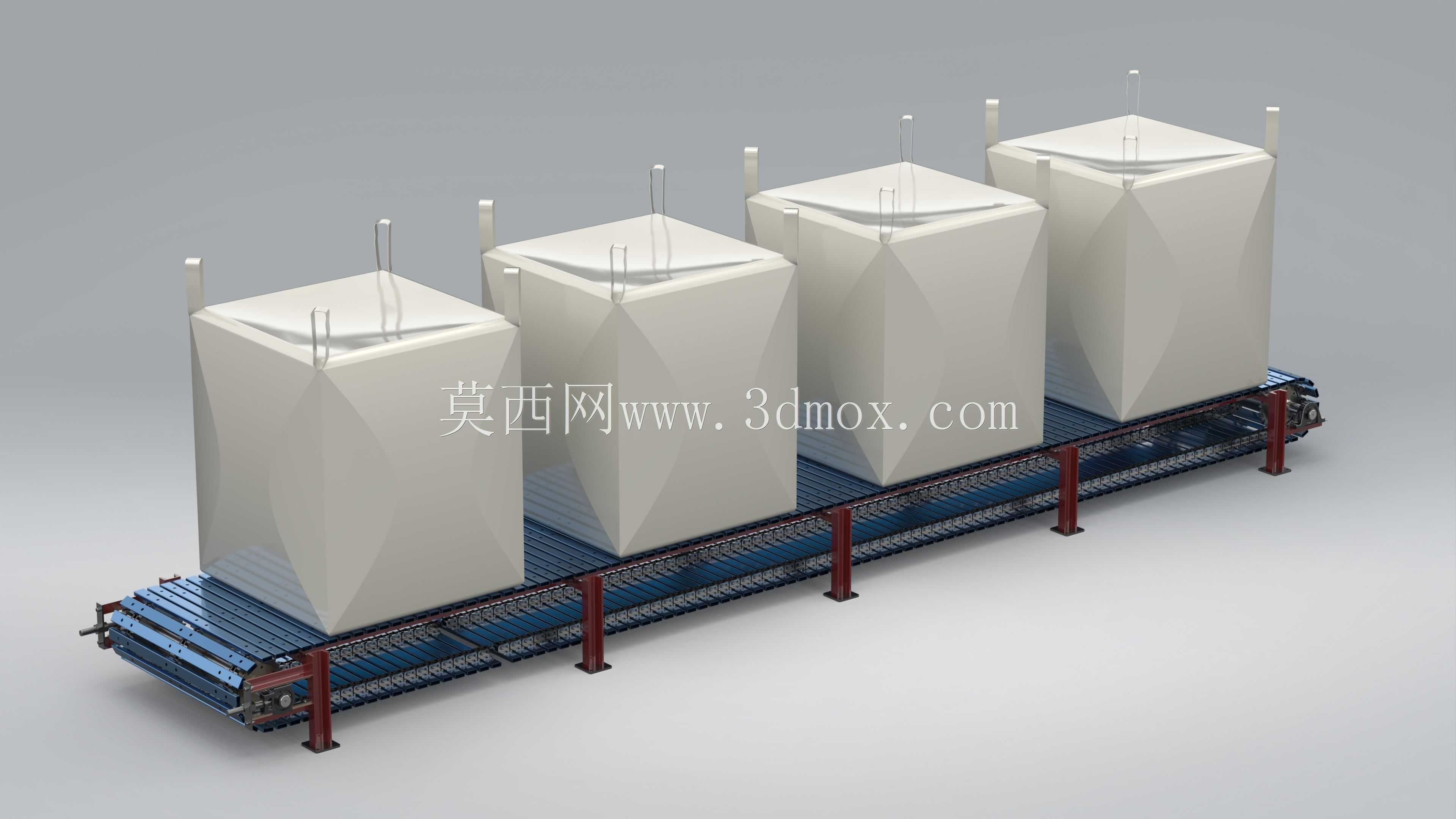

　　在快消品仓储周转、汽车零部件分装、化工原料吨包转运这类需要连续输送规整单元载荷的场景里，托盘输送设备一直是线体布局里的核心衔接节点，本次呈现的这款输送结构，针对的就是车间内固定路径的重载托盘转运需求，适配市面上通用的四面进叉塑料托盘、木托盘的输送节拍，不需要额外改造托盘规格就能直接对接现有仓储体系。从结构设计逻辑来看，这款输送线采用链板作为承载面，区别于轻型皮带输送的结构，链板单元采用冲压折弯成型的钢板拼接，单块链板之间通过铰接销轴连接，既能保证承载面的平面度，避免托盘放置后出现倾斜卡滞，又能在长期重载运行下减少面型变形，支撑腿采用H型钢焊接结构，底部配置可调脚杯，安装时可以根据车间地面的平整度调整整体线体的水平度，不需要额外做预埋地基就能完成布设，对于老车间改造、临时线体搭建的场景适配性很强。

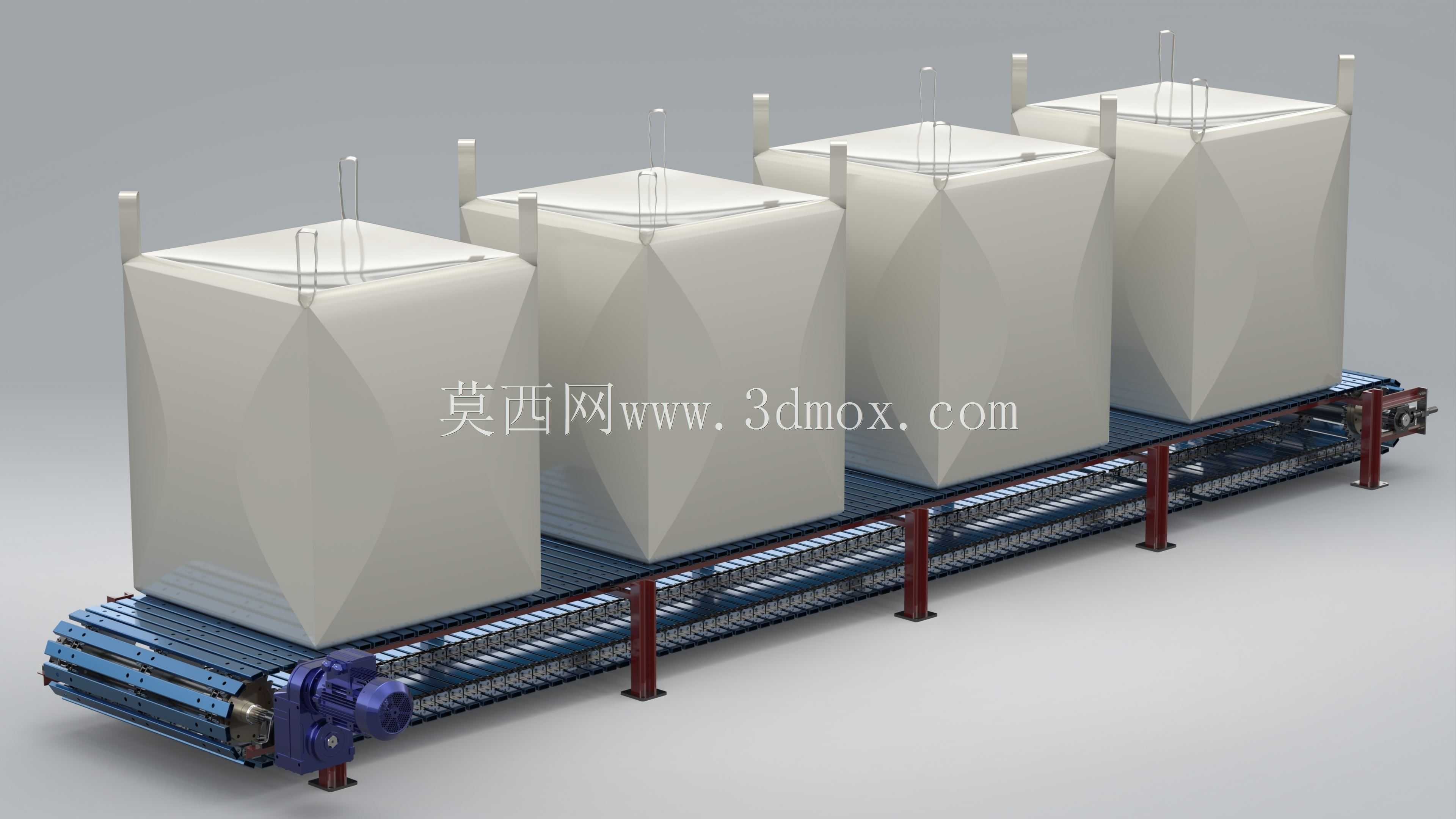

　　线体的有效输送宽度设置为1米，整体长度6米，这个尺寸边界是经过实际场景测算的：1米的宽度刚好覆盖标准1200*1000规格托盘的短边尺寸，托盘放置后两侧预留各50mm的安全间隙，不会因为托盘摆放的微小偏差出现刮蹭侧边护栏的情况；6米的长度段可以作为独立的输送单元，既可以单段使用完成两个工位之间的物料转接，也可以多段拼接组成更长的输送线体，段与段之间通过法兰连接板对接，拼接时只需要调整相邻段的链板同步高度，就能保证托盘过段时无卡顿。支撑腿的间距设置为1.5米一组，这个跨度是结合链板的承重挠度计算得出的，在额定载荷下，链板中部的下挠量控制在2mm以内，不会因为长期承重出现链板塌陷、托盘运行颠簸的问题。功能特性上，这款输送结构的承载面高度可以根据对接设备的高度做定制调整，常规布设高度离地面700mm，刚好匹配人工辅助上料、自动堆垛机取放料的作业高度，线体两侧可以根据需求加装侧边导向条，导向条采用高分子聚乙烯材质，耐磨性能好，和托盘接触时不会产生尖锐刮擦，减少托盘的损耗。驱动端采用端部链轮传动的结构，张紧装置设置在驱动端的两侧轴承座位置，运行一段时间链条出现松弛后，只需要调整轴承座的固定螺栓就能完成张紧，不需要拆解链板结构，日常维护的操作门槛很低。

　　从实际使用的场景适配来看，这款输送线可以对接立体仓库的入库口、生产车间的成品下线工位、拆垛码垛工作站的上下料位，输送速度可以根据上下游的节拍调整，既可以匀速连续运行，也可以搭配光电传感器实现启停控制，托盘到达指定工位后自动停线，等待取料完成后再启动输送。设计过程中特意规避了轻型输送线常见的结构缺陷：比如链板下方的回程托辊采用密排布置，避免回程段链板下垂出现卡滞；支撑腿和线体主梁之间采用三角加强筋焊接，提升整体结构的抗扭性能，即使托盘偏载放置，也不会出现线体侧倾的问题；所有转动部位都配置了密封轴承，车间内有少量粉尘、碎屑的环境下也能长期运行，不需要频繁加注润滑脂。

　　很多工程师在做这类输送线建模的时候，容易忽略链板和侧边护栏的间隙、支撑腿的跨距计算，要么间隙太小托盘容易卡滞，要么跨距太大链板下挠严重，这款结构在建模时就把这些工程实际中的问题做了前置优化，所有配合尺寸都留足了安装调整余量，加工时不需要过高的精度就能完成装配，降低生产制造成本的同时，也减少了现场安装调试的工作量。对于需要搭建车间内部物流输送线的结构工程师来说，这个模型可以直接作为基础模块，根据实际的场地长度、载荷需求调整参数，不需要从零开始搭建结构，能大幅缩短设计周期，模型里的链板铰接结构、支撑腿调节结构、链轮传动结构都可以直接复用，适配不同规格的托盘输送场景。
