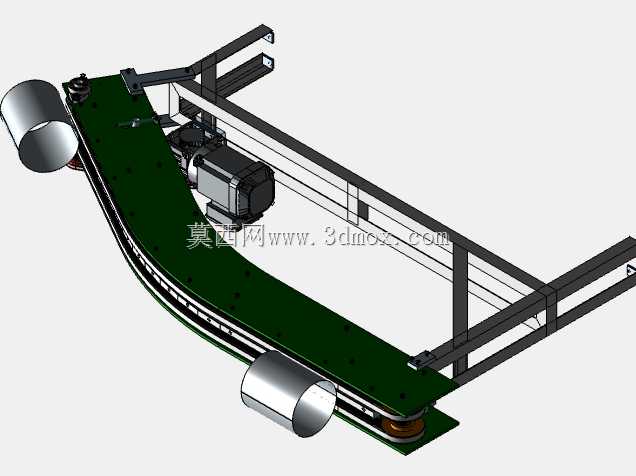

转弯式包装输送打包带设备结构

这款转弯式带式输送结构，主要面向包装工序段的物料转向输送需求，常见于食品、日化、五金小件的成品包装生产线衔接工位，用来替代人工完成包装物在不同走向生产线之间的平稳转运，避免直角转向时的物料卡滞、掉落问题，尤其适配打包工序前后的物料流转，可直接衔接打包机的进出料端，完成待打包件的转向送料或是打包完成件的转线输出。

从结构设计逻辑来看，整体采用弧形折弯的铝型材作为主框架支撑，框架内侧预留了驱动辊、从动辊以及托板的安装位，输送面采用绿色哑光PVC输送带，带面做了防滑处理，能够适配纸箱、软包装、盒装件等多种常见包装形态的物料输送，不会出现输送过程中的打滑偏移。驱动端布置在弧形段的直边侧，采用减速电机直连驱动辊的传动方式，省去了额外的链传动或是带传动结构，既压缩了设备整体的安装占用空间，也降低了后期运维的调整难度，驱动辊表面做了滚花处理，增大和输送带之间的摩擦力，避免重载启动时出现辊筒空转的问题。弧形段的内外侧分别设置了导向挡边，内侧挡边贴合输送带内缘做圆弧过渡，防止输送带在转弯运行时出现跑偏、脱辊的问题，外侧挡边高度略高于输送面，能够对输送的物料起到侧向限位作用，避免物料在离心力作用下从输送侧方滑落。两端的直段输送部分预留了和其他线体对接的安装孔位，可根据现场布局调整对接高度，两端的从动辊都配置了张紧调节结构，通过端部的调节螺栓即可调整输送带的张紧度，不需要拆解框架结构就能完成日常的张紧维护，适配长期连续运行的生产线使用需求。

从安装边界来看，这款输送结构的转弯角度为90度，转弯段的内转弯半径适配常规中小件包装的输送需求，整体设备的底部支撑腿预留了高度调节脚杯，可在±30mm范围内调整输送面高度，适配不同高度的上下游设备对接，框架侧面预留了传感器安装槽位，可根据实际生产需求加装光电传感器、计数传感器，实现和上下游设备的联动启停，不需要额外在框架上打孔做二次加工。输送带下方全程布置了高密度聚乙烯托板，托板表面做了抛光处理，降低输送带运行时的摩擦阻力，减少电机的负载损耗，同时避免输送带在承重时出现下凹变形，保证输送面的平面度，即使输送重量稍大的盒装工件也能保持平稳运行。设备的电气布线全部沿铝型材的内置槽走线，外部没有明露的线缆，既避免生产过程中线缆被物料剐蹭破损，也让整体外观更加整洁，适配洁净度要求较高的包装生产车间使用。

在实际工况适配性上，这款结构的输送速度可通过更换不同减速比的减速电机进行调整，常规工况下输送速度设定在0.2-0.5m/s区间，既能够匹配打包机的工作节拍，也不会因为速度过快导致物料在转弯处移位。两端的辊筒端部都做了密封处理，可适配有少量粉尘的包装车间环境，避免粉尘进入辊筒轴承造成卡滞，延长轴承的使用寿命。整体框架没有多余的外凸结构，所有连接螺栓都采用内六角螺栓沉头安装，不会在设备表面形成凸起剐蹭物料或是操作人员，符合生产线设备的安全设计要求。
