多层叠装餐盒锁扣注塑成型模具结构

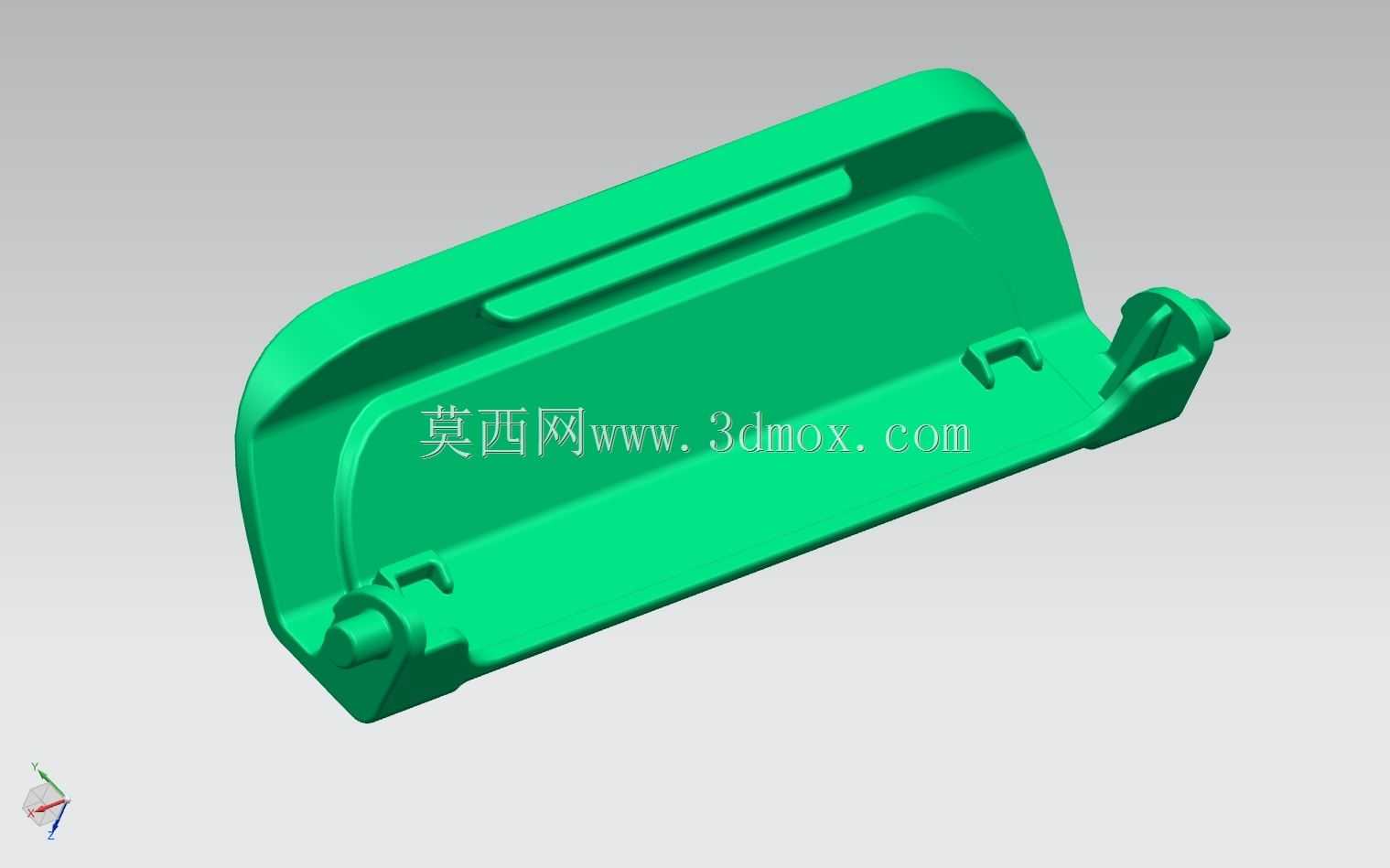

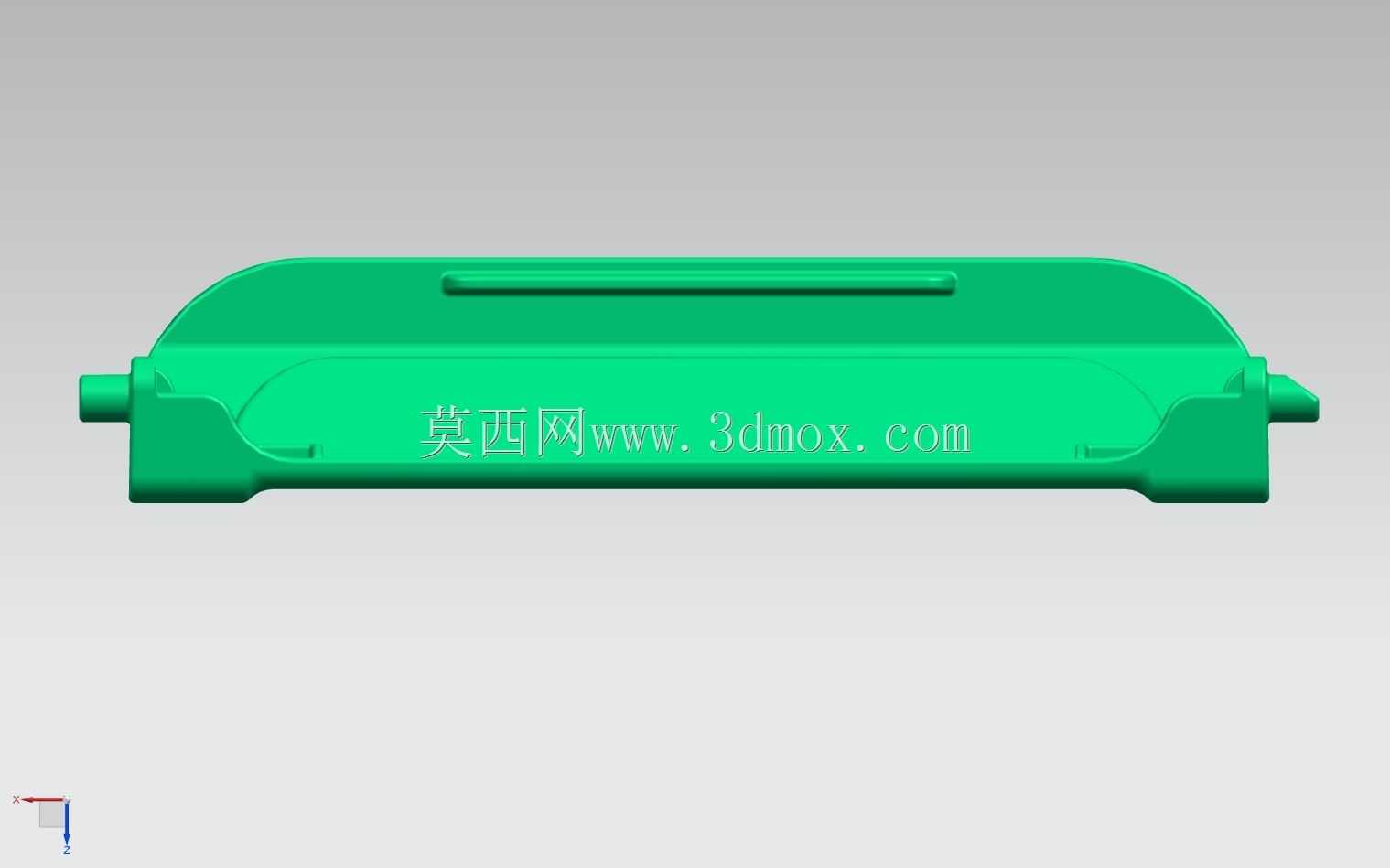

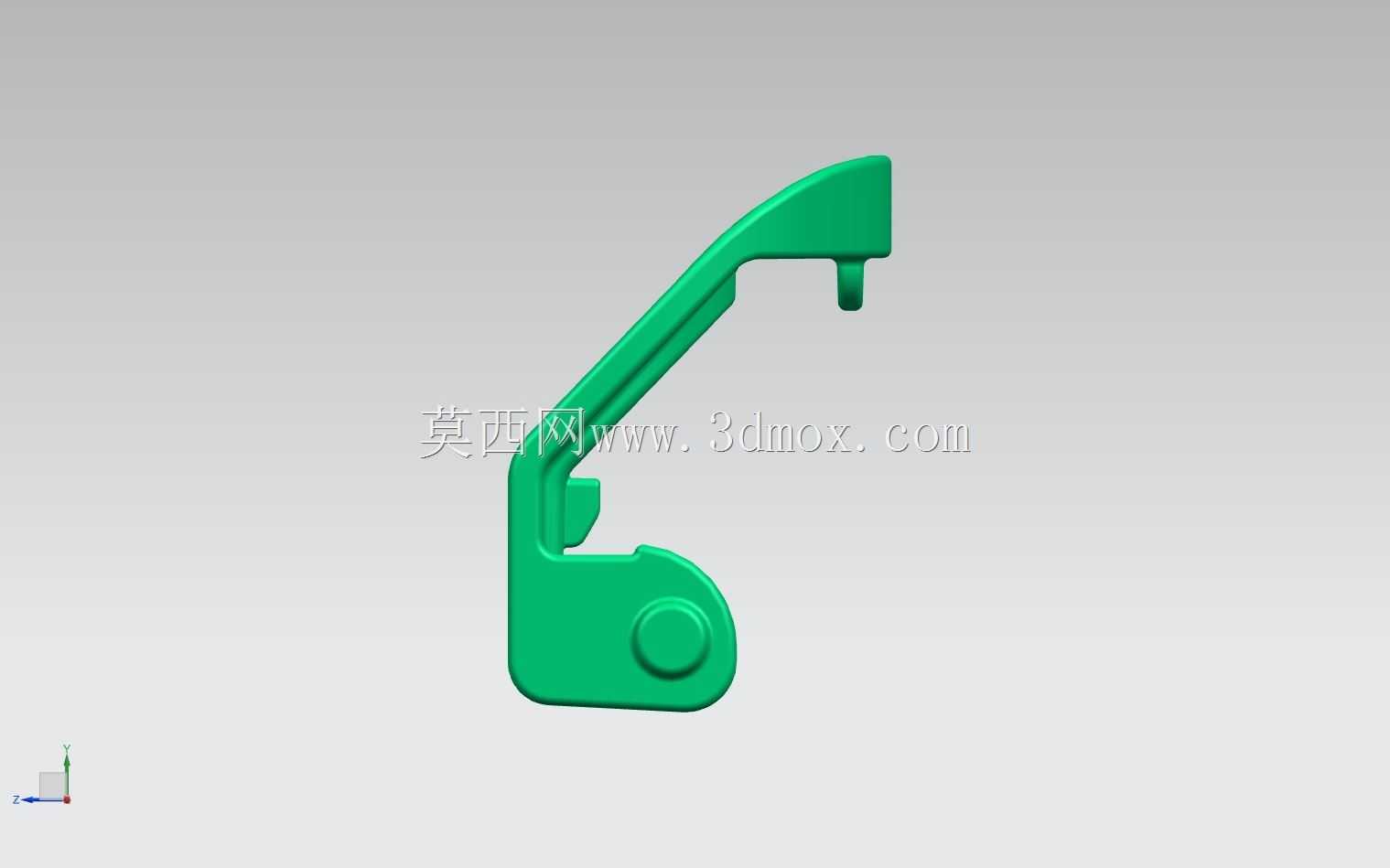

这套模具针对餐盒配套锁扣类薄壁塑胶件的批量生产需求开发，适配日常餐饮打包场景中多层叠放餐盒的锁合固定需求，这类锁扣需要在反复开合的使用场景下保持足够的卡扣韧性与装配精度，避免餐盒叠放运输过程中出现脱开、内容物洒落的问题，同时要适配餐盒主体的装配公差，保证扣合手感顺畅、无卡滞或过松的情况。

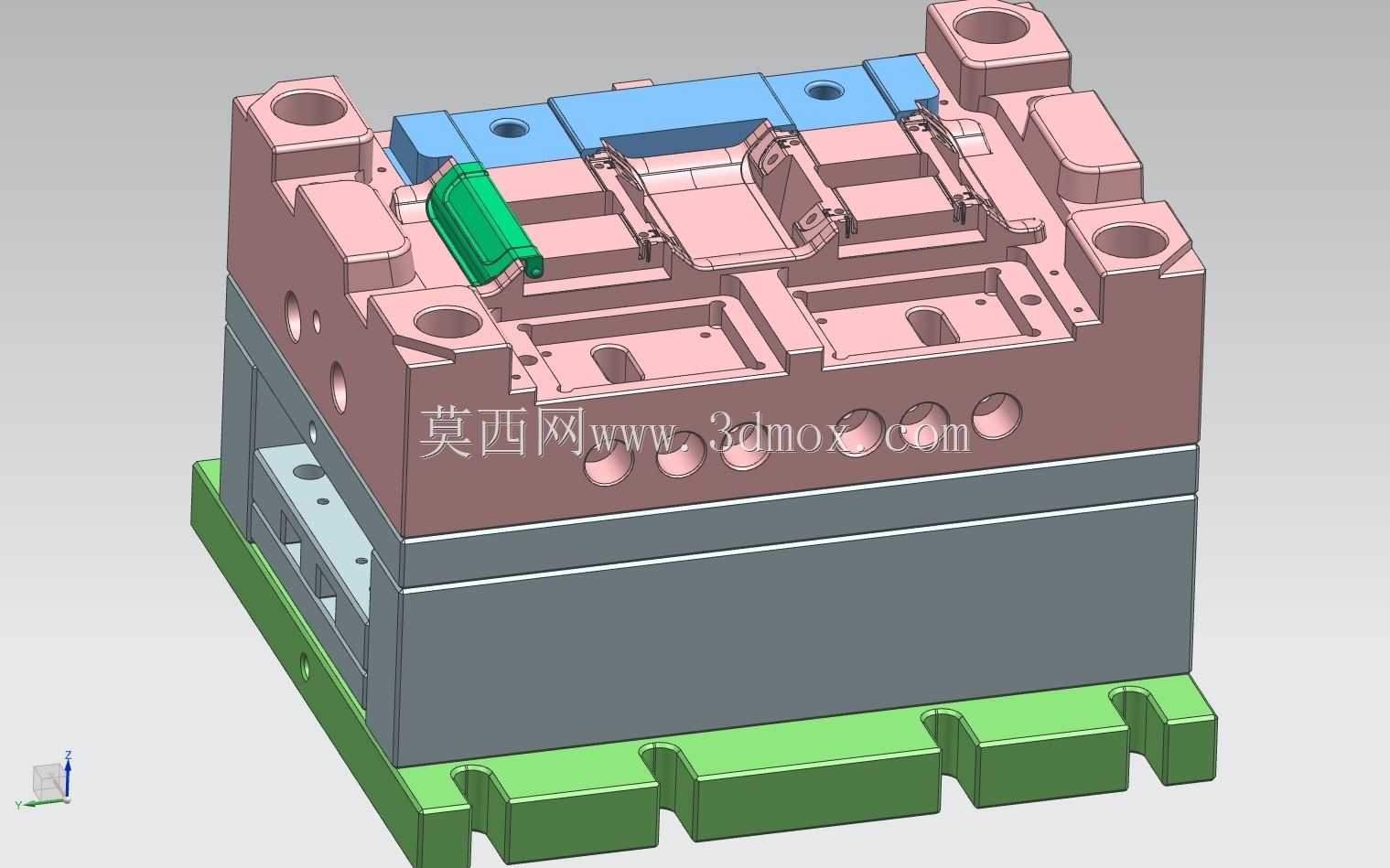

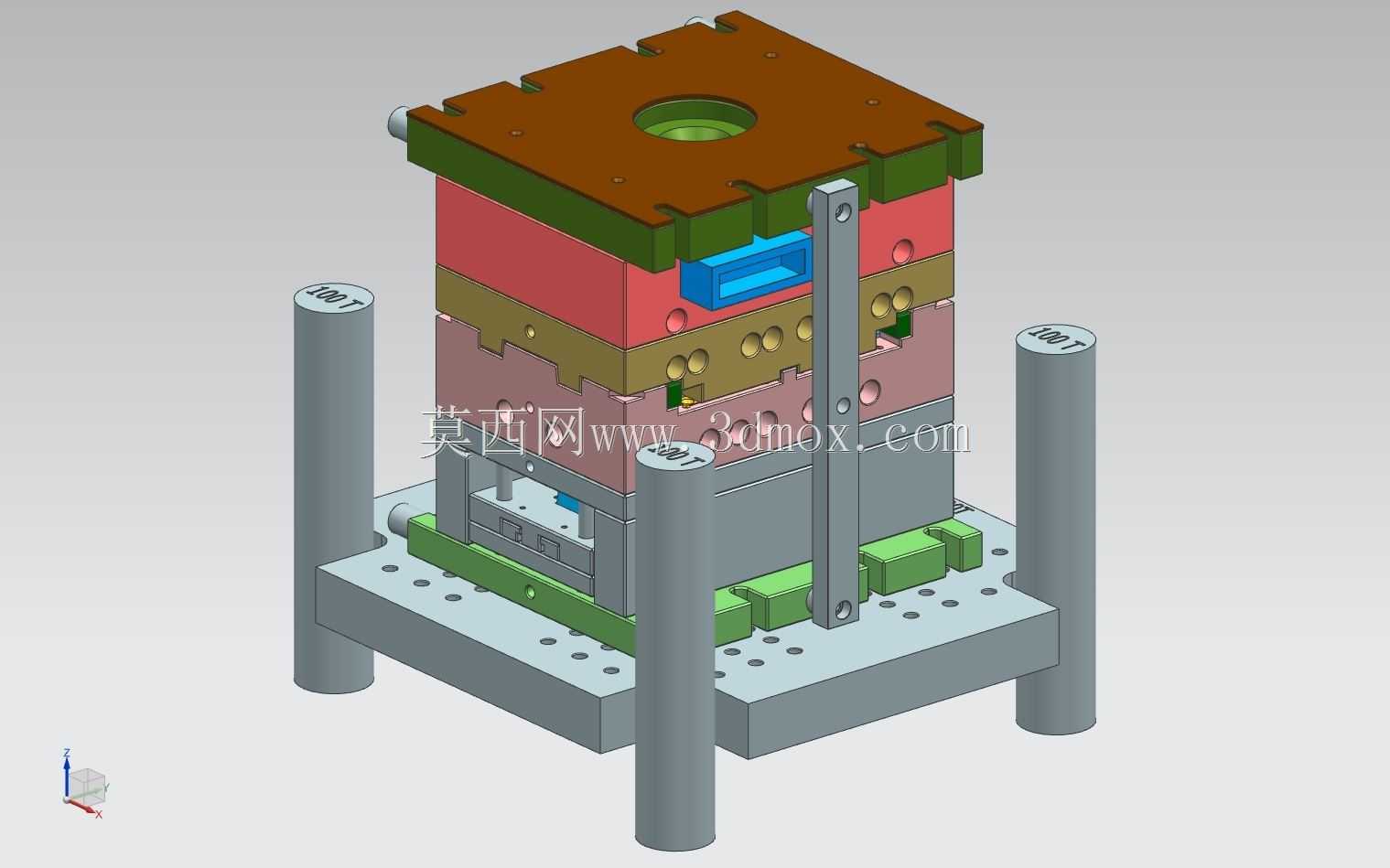

从模架整体结构来看，采用叠层式模架布局，四根独立导柱分布在模架四角，导柱表面做硬铬镀层处理，配合无油润滑导套实现合模过程的精准导向，导柱端部做圆弧导向倒角，避免合模过程中出现啃模、错位的问题，导柱的安装同轴度公差控制在0.02mm以内，保证上下模、中间各层模板的合模精度，满足多腔成型的位置度要求。模架的上下安装板分别适配注塑机的动定模安装尺寸，安装板上预留标准T型槽固定位与定位圈安装孔，定位圈与注塑机射嘴的同轴度偏差不超过0.03mm，保证射嘴与浇口套的精准对接，减少射胶过程中的溢料、压力损失问题。

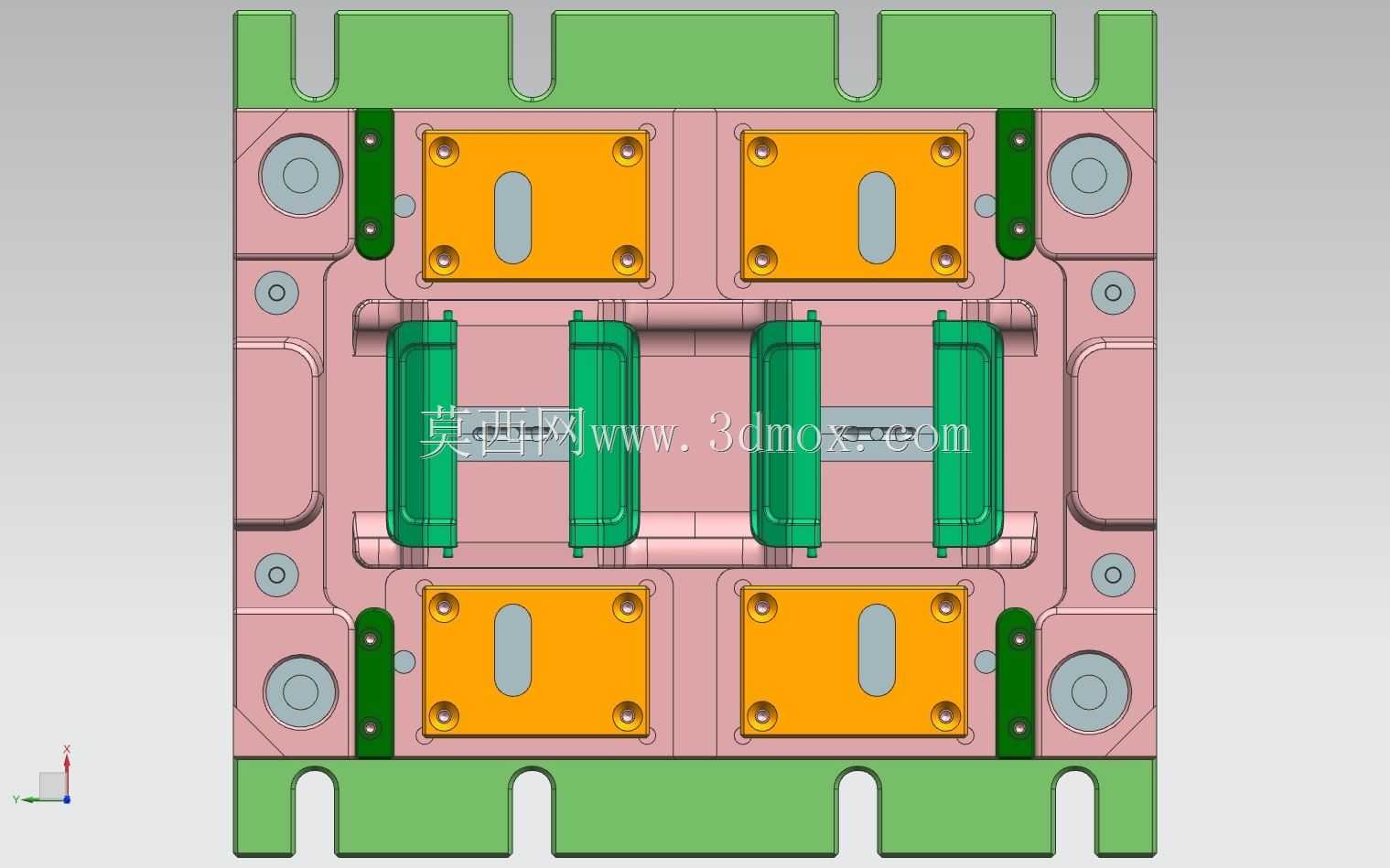

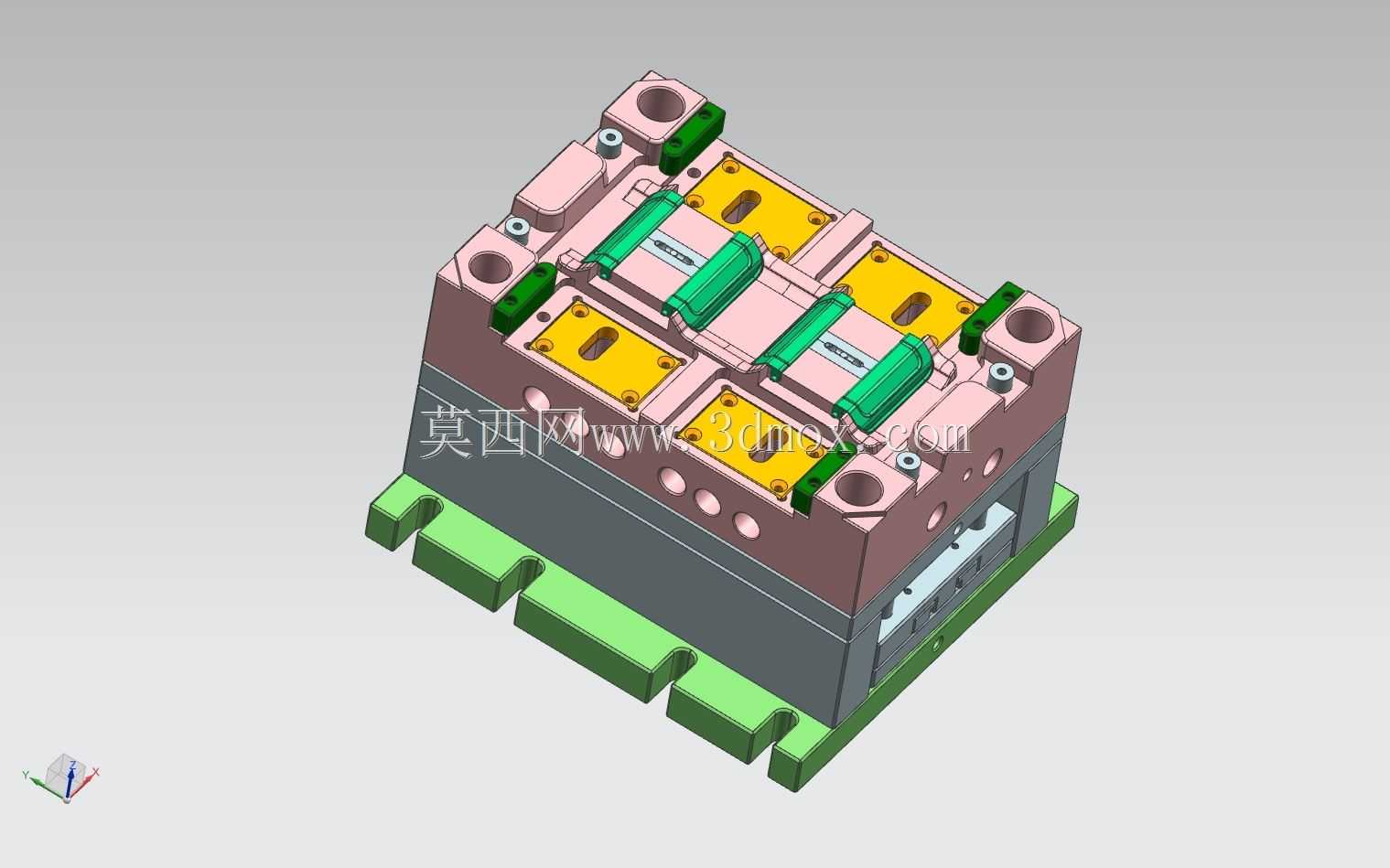

成型部分采用分层式型腔布局，各层模板之间设置独立的冷却水路，水路直径设计为8mm，水路距离型腔表面的距离保持在15-20mm区间，保证冷却均匀性，避免塑件出现收缩不均、翘曲变形的问题，水路接口采用标准快插式水嘴，适配车间常规的冷却水输送管路，安装时无需额外加工转接接头。顶出结构采用分层顶出设计，针对不同层的塑件分别设置顶针顶板，顶针位置排布在塑件的非外观面与结构加强筋位置，顶针直径根据塑件局部结构选择3mm、5mm两种规格，顶针表面做氮化处理提高耐磨性，顶出行程根据塑件的脱模斜度与抱紧力计算确定，保证顶出过程中塑件不变形、不顶白，顶出复位采用复位杆配合弹簧实现，合模前顶出板提前复位，避免顶针与型腔发生碰撞。

浇注系统采用热流道转冷流道的进胶方式，热流道部分保证各层型腔的进胶压力均衡，减少流道凝料的产生，冷流道部分做梯形截面设计，流道表面抛光至Ra0.8，保证熔体流动顺畅，浇口采用侧浇口形式，浇口位置选择在塑件的非装配面，后续去除浇口后不会影响塑件的装配与外观质量，浇口尺寸根据熔体流动性与塑件壁厚确定，保证填充过程中不会出现缺胶、飞边的问题。排气结构开设在型腔的填充末端，排气槽深度控制在0.02mm，既可以顺利排出型腔内的空气，避免塑件出现烧焦、气泡缺陷，又不会出现溢料产生飞边的问题。

模具的各层模板之间设置精定位块，精定位块采用斜面配合结构，配合间隙控制在0.01mm以内，抵消导柱导向的间隙误差，保证型腔的合模精度，满足锁扣类塑件的尺寸公差要求，这类塑件的卡扣配合尺寸公差通常需要控制在±0.05mm以内，精定位结构可以有效保证长期生产过程中的尺寸稳定性，减少批量生产中的尺寸超差率。模具的侧面设置锁模块，在模具运输、吊装过程中锁住动定模与各层模板，避免模具开合过程中出现零件脱落、碰撞损坏的问题，锁模块采用高强度钢材制作，连接螺栓采用12.9级高强度螺栓，保证锁固可靠性。

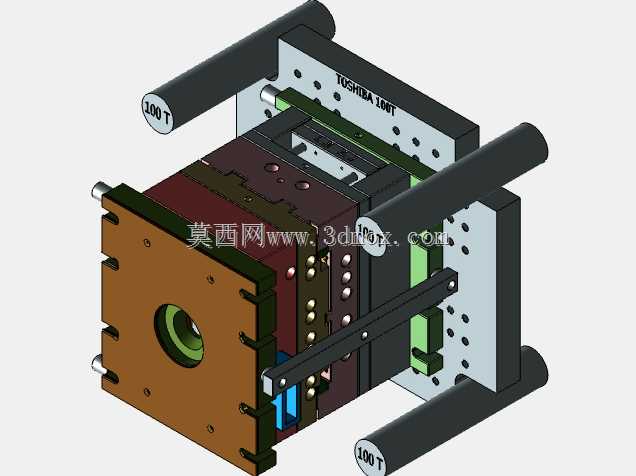

从安装适配性来看，这套模架的整体闭合高度、开模行程均适配市面上200T规格的卧式注塑机，模具吊装孔采用标准M24螺纹孔，分布在模架的重心平衡位置，方便车间行车吊装作业，模具的总重量控制在注塑机的允许容模重量范围内，避免长期生产过程中对注塑机拉杆造成额外负载。日常生产维护时，各模板之间的滑动面需要定期涂抹高温润滑脂，导柱导套定期检查磨损情况，冷却水路定期清理水垢，保证冷却效率与模具使用寿命，这套结构经过生产验证，可以实现单模次多件成型，生产效率相比普通单层模架提升一倍以上，同时保证塑件的成型质量稳定，满足大批量生产的需求。
