叠层式塑料注塑模具结构设计方案

项目分类:注塑模图纸 发布时间:2025-10-12 ID:1085008
  • 叠层式塑料注塑模具结构设计方案
  • 叠层式塑料注塑模具结构设计方案
  • 叠层式塑料注塑模具结构设计方案

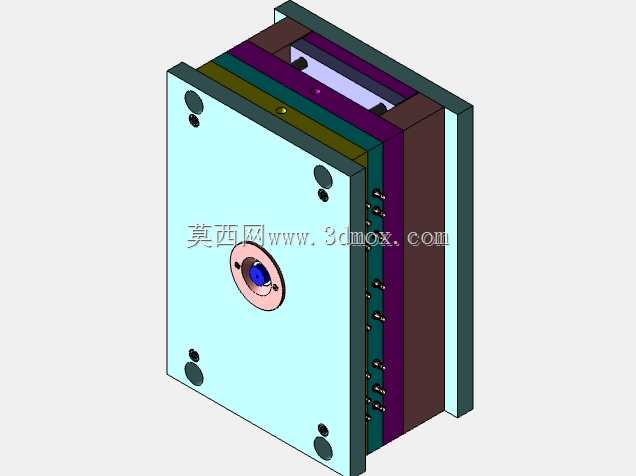

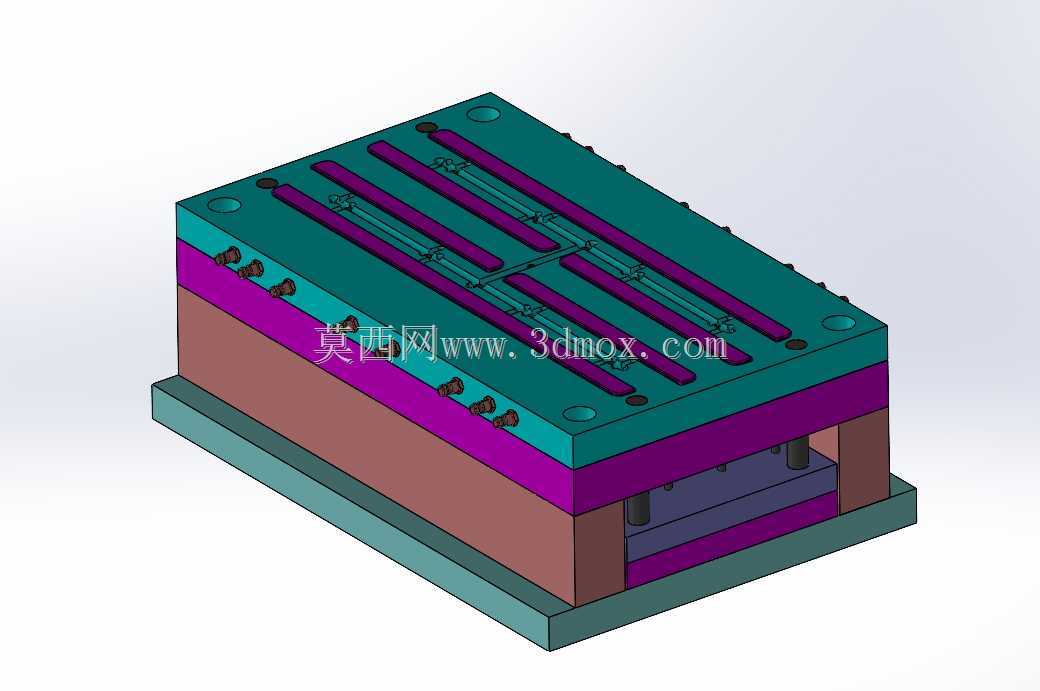

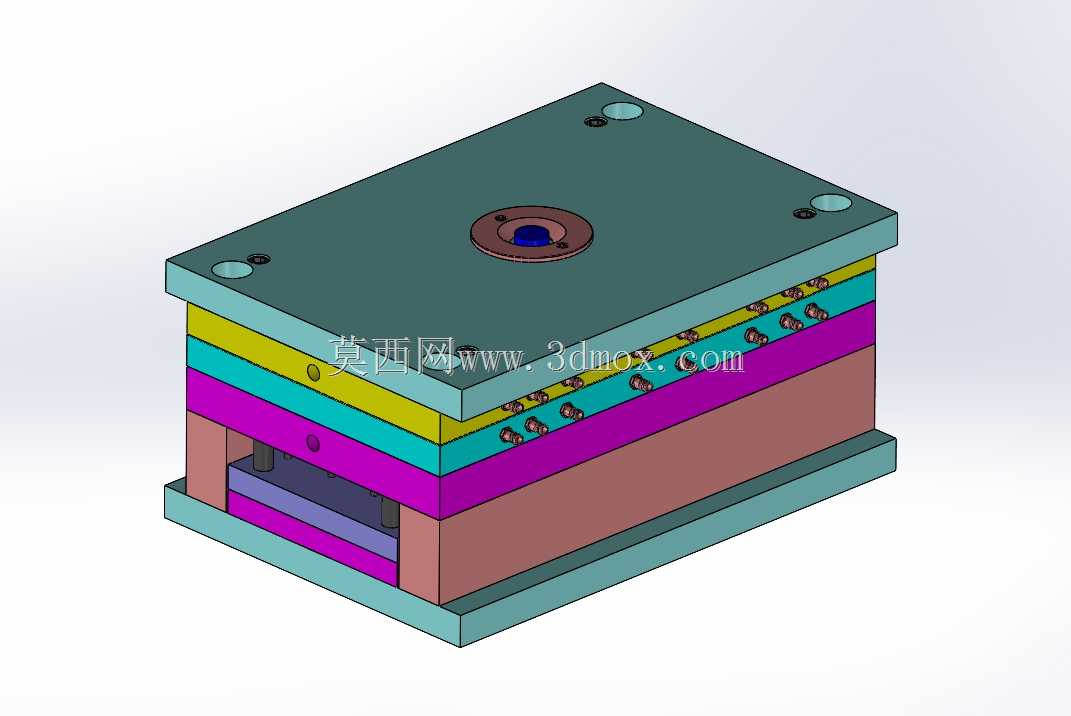

这套叠层结构的塑料成型模具,主要面向热塑性塑料的批量注塑加工场景,适配中小型卧式注塑机的安装接口,可用于阀类配套塑料构件、小型工业塑料配件的连续生产作业。从结构分层来看,整套模具采用标准模架叠加定制成型镶块的组合思路,从上至下依次布置定位圈、浇口套、定模座板、定模板、型腔分层组、动模板、推板组、动模座板,各层板件通过内六角螺钉完成锁固,同时配套布置导柱导套组件保证合模过程的对中精度,避免合模错位导致的型腔啃伤、塑件飞边问题。

浇注系统采用中心直浇口进料设计,浇口套与注塑机喷嘴的对接球面做了适配研磨,保证注射过程中熔料无溢漏,熔料从浇口套进入后通过分流道分配到各个型腔,分流道截面采用圆形设计,相比梯形截面能减少熔料传输过程中的压力损失与温度损耗,缩短充模时间,降低塑件出现缺胶、熔接痕的概率。冷却回路采用分层环形布置,在定模板、型腔镶块、动模板内分别开设循环水孔,水孔距离型腔壁的距离控制在12-15mm区间,既保证冷却效率均匀,又避免水孔距离型腔过近导致的型腔壁强度不足问题,冷却回路的接口统一布置在模具非操作侧,方便生产现场快速接装冷却水软管,减少换模调试的辅助时间。

顶出机构采用推杆结合推板的复合顶出结构,针对不同结构的塑件特征,在塑件的加强筋、侧壁、凸台位置分别布置对应直径的推杆,推杆与模板配合段的公差控制在H7/f6区间,既保证顶出过程滑动顺畅无卡滞,又避免配合间隙过大溢料产生飞边;推板与推杆固定板之间设置复位杆,合模过程中复位杆先接触定模板,带动顶出机构提前复位,避免合模时推杆与型腔镶块发生碰撞损坏。导向部件除了常规的四组主导柱导套外,在顶出板组位置额外布置了四组小导柱,保证顶出过程中推板运动平稳,避免顶出力不均导致的推杆弯曲、塑件顶白变形问题。

安装边界方面,模具的长宽尺寸适配200吨级以内卧式注塑机的拉杆间距,定模座板、动模座板上的安装槽、压板固定位按照行业通用规格开设,无需额外加工适配板即可完成上机装夹;模具总闭合高度符合对应注塑机的最小模厚要求,开模行程预留了足够的塑件取出空间,配合机械手取件时可实现全自动连续生产,单模成型周期可控制在25-35秒区间,适配ABS、PP、PC等常用热塑性塑料的成型工艺参数。

在细节设计上,各模板的分型面位置做了0.02mm的溢料槽设计,可将合模时型腔内的空气快速导出,减少塑件困气烧焦的缺陷;型腔镶块采用可拆换结构,当塑件局部结构调整或者镶块出现磨损、拉伤时,无需更换整套模架,仅需拆换对应镶块即可快速恢复生产,降低模具维护成本;所有滑动配合面均做了淬火处理,表面硬度达到HRC52-56,提升模具的长期使用寿命,可满足30万模次以上的批量生产需求。整套结构在保证成型精度的前提下,尽可能简化了加工工艺,模板的平面加工、孔系加工均可通过常规铣床、磨床、加工中心完成,无需特殊定制加工设备,降低模具的制造成本与加工周期。
