主齿轮箱动力传输对准联轴器结构设计

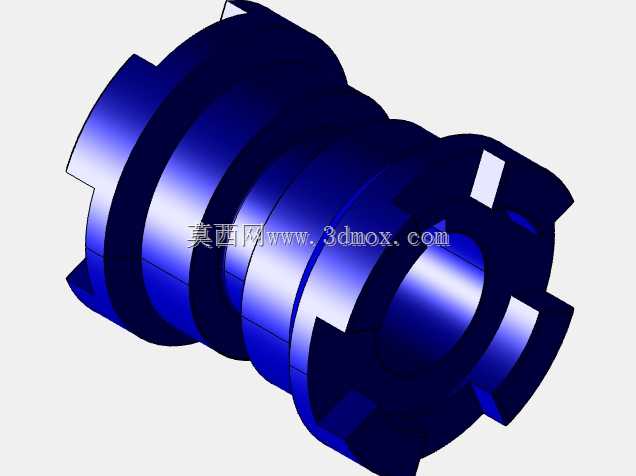

在重载传动系统的布局中，主齿轮箱输出端与后续执行机构的连接可靠性，一直是结构设计环节需要优先考量的核心问题，而联轴器作为两轴之间的动力衔接部件，其结构合理性直接决定了整套传动链的运行寿命与振动水平。这款联轴器的结构设计，完全围绕齿轮箱工况下的大扭矩传递、安装对中补偿、振动抑制三个核心需求展开，没有冗余的装饰性结构，所有型面都服务于实际功能。

从实际应用场景来看，这类联轴器主要适配冶金、矿山、起重设备的主齿轮箱输出端，这类场景下齿轮箱输出轴往往存在一定的安装同轴度误差，运行过程中还会伴随轴系的热伸长、负载冲击带来的径向与角向偏移，如果采用刚性直连结构，很容易造成轴系轴承额外受力、齿轮偏载打齿、连接螺栓疲劳断裂等故障。这款联轴器采用两端爪式嵌合的结构形式，中间配合弹性缓冲结构（建模时预留了弹性体安装腔位），既可以保证大扭矩下的传动无滑差，又能补偿两轴之间最大0.5度的角向偏移、1mm以内的径向偏移，同时可以吸收齿轮箱啮合过程中产生的高频振动，避免振动直接传递到下游执行机构。

设计过程中首先确定的是安装边界尺寸：两端的轴孔配合公差采用H7/k6的过渡配合，适配主流主齿轮箱的输出轴径范围，轴孔内预留了标准平键键槽，键槽的对称度公差控制在0.02mm以内，避免键连接受力不均导致的压溃问题。联轴器的轴向总长度根据齿轮箱输出端的安装空间确定，两端的爪齿采用渐开线齿形设计，相比矩形齿，渐开线齿面的接触应力分布更均匀，在正反转切换的冲击负载下，齿面不会出现应力集中导致的崩齿问题。外圆的阶梯型面并非随意设计，每一段台阶都对应动平衡校正的去重区域，最高可以适配6000rpm的运行转速，满足中高速齿轮箱的动平衡要求。

结构细节上，联轴器两端的定位端面设计了0.2mm的卸荷槽，避免安装时端面与轴肩的平面度误差导致的配合不实，中间的环形空腔一方面可以减轻整体重量，降低轴系的转动惯量，减少启动瞬间的冲击负载，另一方面可以作为润滑脂的存储腔，长期运行时可以对嵌合齿面进行微量润滑，减少齿面磨损。外圆的多道环形槽除了减重之外，还可以打乱轴系运行时的表面气流，降低高速旋转时的风阻噪声，同时也为安装时的百分表找正提供了光滑的测量基准面，不需要额外加工找正带，减少了零件的加工工序。

从建模逻辑来看，整个零件采用参数化建模方式，所有尺寸都和轴径、传递扭矩参数做了关联：爪齿的齿厚根据额定扭矩的剪切强度计算确定，安全系数取2.5，满足1.5倍过载的冲击工况要求；轮毂的壁厚按照扭转强度公式核算，避免扭矩传递过程中轮毂开裂；两端的锁紧螺纹孔位置均匀分布在端面上，采用细牙螺纹，锁紧时的轴向力更稳定，不会因为运行振动出现松脱。建模过程中特意做了安装干涉检查，确保联轴器在最大允许偏移量下，爪齿之间不会出现卡滞，外圆不会和齿轮箱端盖、密封件产生摩擦。

很多工程师在设计这类联轴器时容易忽略安装工艺性，这款结构特意在端面上设计了对称的顶丝孔和拆卸螺孔，维护时不需要使用拉马暴力拆卸，通过拆卸螺孔就可以平稳将联轴器从轴上顶出，避免拆卸过程中损伤轴面或者轴承。所有的棱边都做了R0.5的圆角处理，一方面是减少热处理过程中的应力集中，避免淬火时出现裂纹，另一方面也避免安装过程中锐边划伤操作人员。整体结构没有采用复杂的异形曲面，所有型面都可以通过普通车床、铣床完成加工，不需要特殊的五轴设备，加工成本可控，适合批量生产应用。
