紧凑式自主移动AMR物流转运设备

这款自主移动机器人的结构设计，核心围绕工业生产车间、仓储物流场景的窄通道转运需求展开，在做整体布局时首先考虑的是现场通行的边界限制：常规产线之间的人行通道宽度多在800mm到1200mm区间，传统潜伏式AGV往往需要预留额外的转弯与对接空间，这款设备采用扁平式方正主体布局，将驱动轮组集成在机身两侧中部位置，差速转向的结构设计让整机的转弯半径控制在极小范围，甚至可以实现原地自旋调整朝向，适配狭窄通道内的换向、对接需求，不需要额外预留大尺寸的转向缓冲区，能直接适配多数现有产线的通道布局，不需要对现有车间地面、通道做大规模改造。

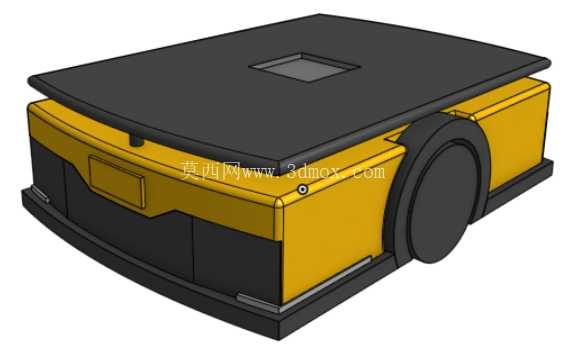

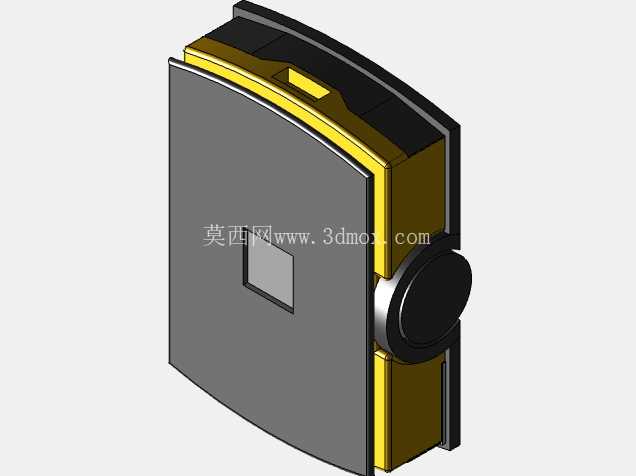

从功能实现的角度看，整机顶部预留了标准的载具对接安装位，也就是模型上呈现的方形凹槽结构，这个位置可以根据实际使用场景快速更换不同的载具模块：对接辊筒线时可以加装动力辊筒台面实现产线边的物料自动接驳，对接周转箱时可以加装定位销与挡停机构实现料箱的精准转运，对接托盘运输时可以加装顶升机构实现低位托盘的举升转运，模块化的顶部接口设计让同一台底盘可以适配不同的工位转运需求，减少企业的设备投入成本。机身侧面的黄黑配色不是单纯的外观装饰，黄色区域是设备的安全触边与传感器安装位，黑色区域为设备的主体结构防护壳，驱动轮外侧做了突出的防护结构，避免运行过程中轮组直接碰撞到工位架、墙体等障碍物，轮组采用大直径的实心橡胶轮，对车间地面的微小不平整、拼接缝隙有更好的通过性，不需要额外铺设专用的行驶轨道，依靠自身搭载的导航传感器就可以实现自主路径规划、障碍物避障。

在结构设计的细节上，整机的电气控制模块、电池模块全部集成在机身下部的封闭舱体内，舱体采用快拆式防护盖板设计，日常维护时不需要拆解整机主体结构，只需要打开侧面的盖板就可以完成电池更换、线路检修、传感器校准等操作。机身前部预留了状态指示灯与急停按钮的安装位，现场操作人员可以在设备运行时直观看到设备的运行状态，遇到异常情况可以快速按下急停按钮切断动力输出。设备的重心做了低位优化，所有重量较大的电池、驱动组件都布置在机身底部位置，即使顶部承载额定重量的物料，整机的重心依然保持在轮组支撑面的中心区域，不会因为急停、转向出现侧翻风险。

从实际应用的场景适配来看，这款设备可以覆盖电子制造车间的SMT线边物料转运、汽车零部件产线的工序间工件转运、电商仓储的拆零拣选货到人转运、医药仓储的整箱物料转运等多个场景，不需要对现场环境做磁条、二维码等辅助导航设施的铺设，就可以快速完成部署上线。在做三维建模的过程中，所有的安装孔位、轮组间隙、传感器探测角度都做了干涉校验：驱动轮的跳动间隙预留了足够的缓冲空间，避免地面颠簸时轮组与机身壳体发生摩擦；顶部对接位的安装孔位采用通用的工业标准间距，可以直接和市面上多数标准载具模块对接，不需要额外做转接件设计；机身侧面的传感器安装位做了角度下沉设计，让激光或者视觉传感器的探测范围可以覆盖到机身周边近地面的低矮障碍物，避免漏检地面的散落零件、线缆等杂物导致运行卡滞。

整体结构没有做多余的异形曲面设计，所有的壳体折弯、焊接结构都采用常规的钣金加工工艺就可以实现，不需要开模定制特殊的结构件，能有效控制设备的加工制造成本，后期维护时的配件替换也更加便捷。机身底部的边缘做了倒角过渡处理，避免设备运行时剐蹭地面的凸起物，同时也能减少运行过程中带起的地面灰尘进入设备舱体内部。
