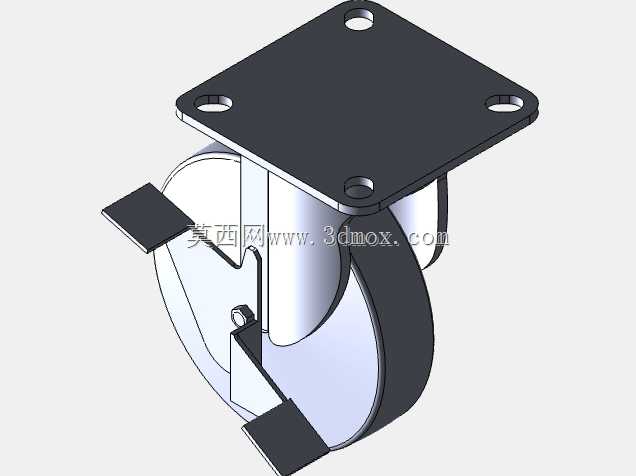

带刹车方形安装板重载万向脚轮结构

　　在各类工业移动设备、工装周转架、轻型自动化工作站的底部支撑设计中，脚轮是决定设备移动灵活性与驻停稳定性的核心部件，本次呈现的带刹车万向脚轮结构，针对车间内频繁移位、需要可靠驻停的应用场景做了针对性的结构优化。日常做设备底部行走机构选型时，很多工程师容易忽略安装板的匹配性问题，这款脚轮采用方形四孔安装法兰，安装孔位对称分布在法兰板四角，孔型为沉头设计，安装时螺栓头可完全沉入板面，不会突出干涉设备底部的安装基面，适配市面上多数标准型材框架、钢板焊接底座的安装孔距，不需要额外做转接板加工，能直接降低安装环节的加工成本。

　　从功能结构来看，这款脚轮的万向回转结构藏在安装板与轮架的连接位置，采用内置回转支撑的设计，轮体可360度自由回转，转向时阻力小，即使在设备满载状态下，单人也能轻松推动设备完成转向移位，不会出现转向卡滞、轮架偏摆的问题。配套的刹车结构采用双踏板设计，分别对应轮体锁止与万向转向锁止两个功能，踩下对应踏板后，既可以锁住滚轮让其无法滚动，也能锁住回转支架让脚轮保持固定朝向，满足设备在斜面上驻停、长距离直线推移时的不同使用需求，刹车踏板的踩踏力经过优化，不需要借助工具，用脚轻踩即可完成锁止与解锁操作，符合车间现场的操作习惯。

　　轮体部分采用宽面圆弧设计，接触地面的面积更大，单位面积承压更小，在环氧地坪、水泥地面、瓷砖地面等常见车间地面上移动时，不会压伤地面留下压痕，同时轮体材质具备一定的减震性能，推移设备时能过滤地面微小颠簸，避免设备上搭载的精密元器件受震动影响精度。做三维建模时，这个结构的细节处理很考验工程经验，比如轮架与安装板的回转间隙控制，间隙过大会导致脚轮承重后出现晃动，间隙过小则会增大转向阻力，建模时需要预留合理的配合公差，同时考虑润滑脂的存储空间，保证长期使用不会出现异响卡顿。

　　安装边界方面，这款脚轮的安装板尺寸适配40系、50系工业铝型材的端面安装，安装孔距与型材端面上的预置螺母孔位完全对齐，安装后整体高度处于常规设备底部的离地间隙区间，不会因为脚轮高度过高导致设备重心上移，也不会因为高度过低导致设备底部刮蹭地面凸起。在实际应用中，这类脚轮常被用在车间周转车、可移动检测工作台、轻型自动化设备机架、物料搬运货架的底部，单轮承重覆盖中小载荷区间，四个脚轮搭配使用时可满足多数轻型工业设备的移动需求，相比固定式支脚，带脚轮的设备不需要借助叉车、液压车就能完成工位调整，能大幅提升车间内的设备布局灵活性。建模过程中对刹车机构的联动逻辑做了完整还原，踏板、锁止块、轮体之间的配合关系完全按照实际装配关系搭建，可直接用于设备整体的装配干涉检查，也能导出工程图用于脚轮的定制加工，轮架部分的折弯结构、安装板的冲压倒角细节都做了还原，没有做过度简化，能满足结构设计阶段的选型验证、运动仿真需求。
