可调式工业相机安装固定支撑支架

这款可调式相机支撑构件，主要面向工业视觉检测工位、生产线图像采集点位的设备安装需求设计，解决常规固定支架无法适配多维度角度调整、不同安装基面适配性差的现场问题。在自动化生产线的视觉检测环节，相机的安装位置与角度直接决定图像采集的清晰度、视野覆盖范围，进而影响视觉算法的识别准确率，很多现场调试过程中，经常遇到预设安装位存在偏差、不同批次工件检测位置微调的情况，固定式支架往往需要重新打孔、切割调整，不仅耽误产线调试进度，反复拆装还会影响安装基面的结构强度，这款支撑构件正是针对这类现场痛点做了结构优化。

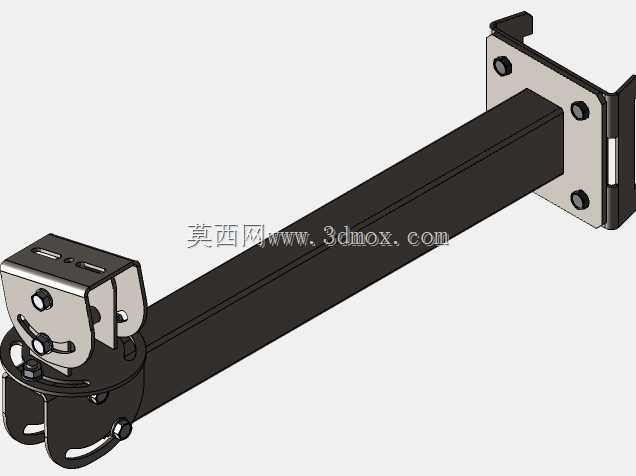

从结构设计来看，构件整体分为三个功能段：墙面/设备立面安装端、中间支撑主梁、相机连接调节端。安装端采用带四个安装孔的方形法兰板结构，法兰板与主梁之间采用焊接加螺栓紧固的双重连接方式，既保证连接强度，也能在安装时通过螺栓间隙微调主梁的水平度，适配安装基面存在的小范围平面度误差，四个安装孔采用长圆孔与圆孔组合的排布方式，允许安装时在水平、垂直两个方向做±5mm的位置微调，降低现场安装的打孔精度要求，即使前期预埋的安装螺栓存在小范围位置偏差，也能顺利完成装配，不需要重新扩孔或者返工基面。中间主梁采用矩形空心型钢材质，在保证整体抗弯强度的前提下尽可能降低构件自重，避免长悬臂状态下出现下挠变形，主梁的长度经过力学核算，在满负载挂载工业相机加镜头的工况下，自由端的下挠量控制在0.1mm以内，不会因为长期负载出现永久性形变，保证相机位置的长期稳定性，避免因为支架形变导致相机视野偏移，需要反复重新标定的问题。

相机连接端采用多自由度可调结构，底部的旋转座可以绕主梁轴线做360度水平旋转，旋转到位后通过侧面的三个紧定螺钉锁紧，锁紧后配合端面的防滑齿结构，不会因为设备运行的振动出现角度滑移；上部的相机安装板采用铰接结构，可以在垂直平面内做-45度到+90度的俯仰角度调整，铰接轴采用带阻尼的螺栓结构，调整过程中可以随时停在目标角度，不需要额外托举相机就能完成锁紧操作，安装板上预留了多组不同间距的安装螺孔，适配市面上绝大多数面阵工业相机、小型工业镜头的安装孔位，不需要额外加工转接板就能直接装配。

在安装边界方面，这款支撑构件的主梁长度覆盖常用的200mm到600mm悬臂需求，安装法兰的尺寸为120mm*120mm，适配M6到M10的膨胀螺栓或者设备安装螺栓，相机安装端的最大负载能力为5kg，足以覆盖常规工业相机、镜头加配套光源的总重量，构件整体表面采用喷塑处理，具备基础的防锈防腐蚀能力，可以在普通工业车间环境下长期使用，不需要额外做表面防护。实际使用过程中，这类支架不仅可以用于工业相机的安装，也可以适配小型传感器、扫码枪、小型照明灯具的工位安装，只需要更换对应安装板的转接件就能拓展使用场景，结构的通用性较强。

设计过程中特意规避了常规可调支架容易出现的锁止不牢、调整间隙过大的问题，所有转动配合面都做了公差配合控制，调整时阻尼均匀，不会出现卡顿或者旷量过大的情况，锁紧结构都采用外露式设计，现场调试时用常规内六角扳手就能完成所有调整操作，不需要特殊工具，降低现场调试的工具准备要求。同时构件的所有棱角都做了倒角处理，避免安装调试过程中划伤操作人员，也不会刮蹭连接的相机线缆，细节处符合工业设备的安全设计要求。
