数显式微米级测厚千分尺结构设计

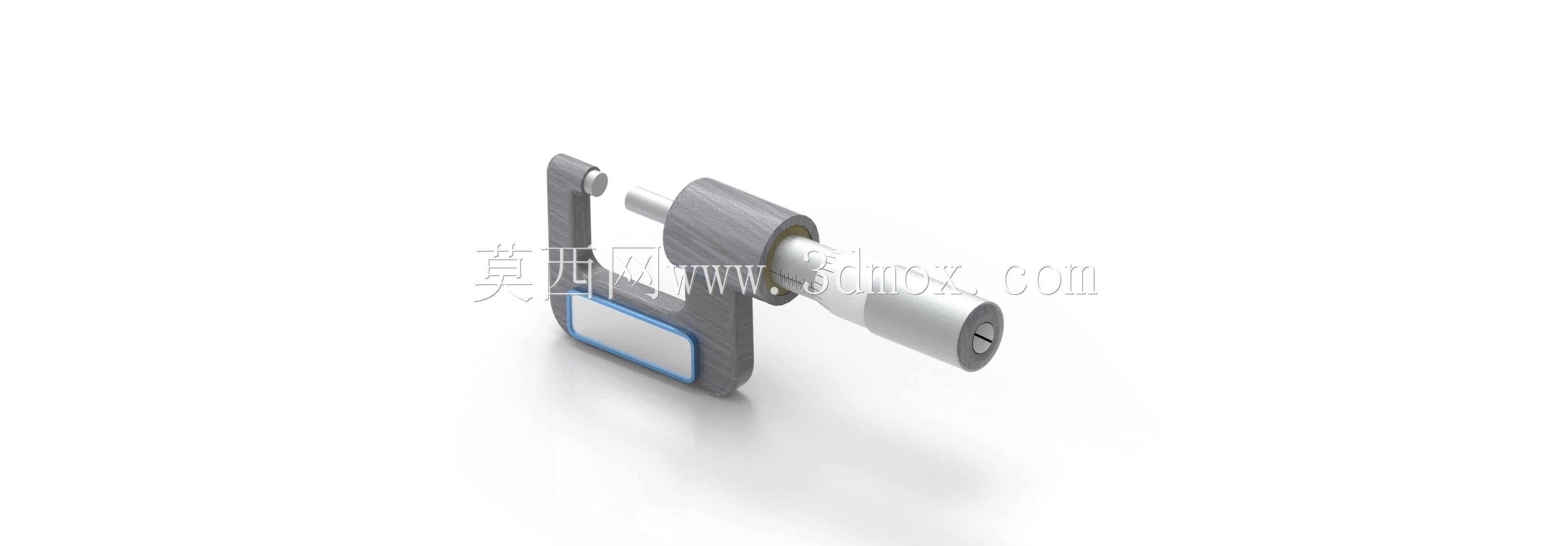

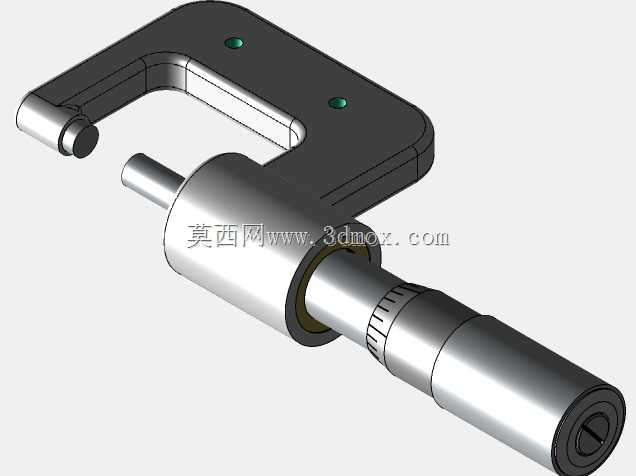

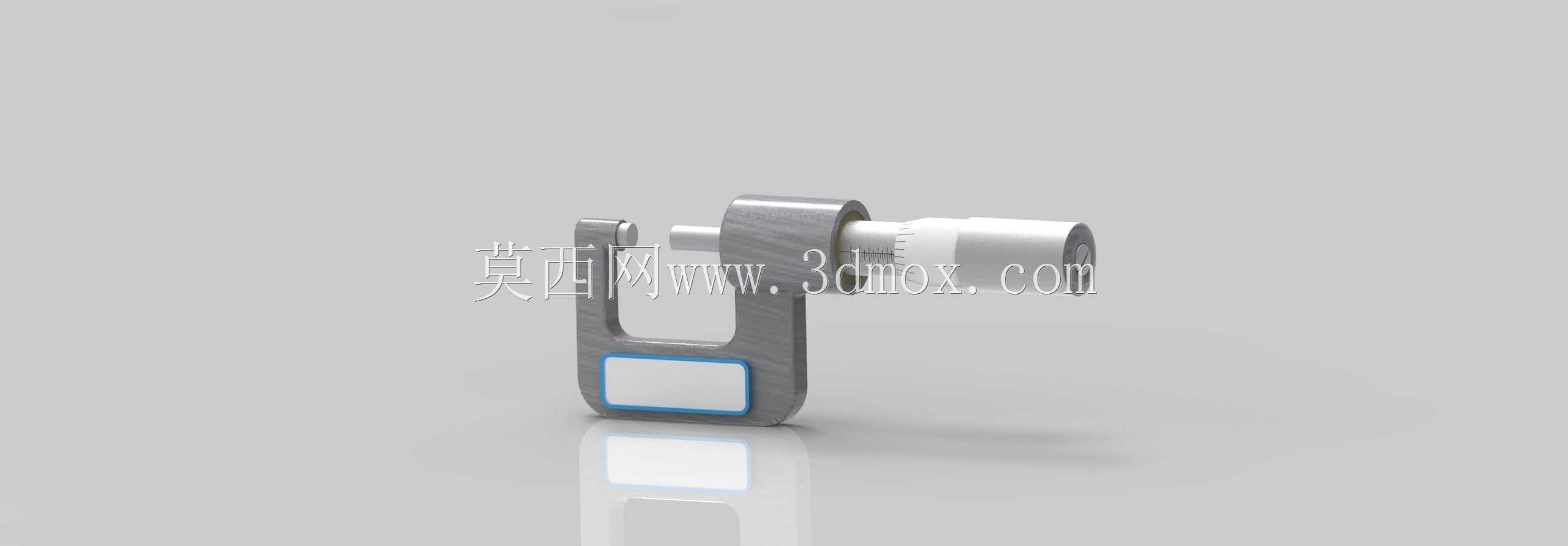

在精密加工、薄膜材料生产、五金冲压件质检这类对尺寸公差要求严苛的场景里，接触式厚度测量的精度直接决定了批次产品的合格率，这款微米级测厚结构的设计初衷，就是解决常规游标卡尺、普通千分尺在薄型工件测量时的读数误差、测力不均问题。从实际使用场景出发，日常生产线上的质检工位需要操作人员单手完成取件、测量、读数、归位整套动作，因此整体结构采用C型开式框架布局，框架开口深度预留了足够的操作空间，可覆盖常规尺寸的片状、板状工件测量需求，框架背部做了圆弧过渡处理，避免操作时棱角剐蹭操作人员手部，同时框架底部做了平面基准设计，既可以手持测量，也能放置在检验台面上作为固定测台使用，适配不同的作业场景。

测量执行端的结构设计充分考虑了测力稳定性，测微螺杆的进给导轨做了高精度配合公差控制，旋转进给时无径向窜动，避免测量时因为螺杆偏移导致的读数偏差，测头接触面采用硬质合金镶片设计，长期接触金属、硬质塑料工件也不会出现磨损凹陷，保证长期使用的测量精度。数字读取模块集成在测微螺杆的尾端，测量数值直接通过数字模块输出，替代了传统千分尺的刻度套筒读数方式，操作人员无需进行刻度差值计算，可直接读取微米级的测量数值，有效降低了一线质检人员的读数误差，尤其适合批量检测时的快速读数需求，减少视觉疲劳带来的人为差错。

从结构设计的细节来看，C型框架的壁厚做了有限元受力校核，在保证整体结构刚性的前提下尽可能控制自重，避免手持测量时因为框架自重导致的测力偏移，框架内侧的测量基准面与活动测头的同轴度公差控制在微米级，保证测量时两个测量面完全平行，不会因为接触面倾斜导致测量值偏大。锁紧机构设置在测微螺杆的侧方，操作人员拇指即可拨动锁紧拨杆，锁定测量数值后可将工件取下再进行读数，避免在狭窄测量空间内读数不便的问题。

安装边界方面，整个结构的外部轮廓无突出的尖锐部件，可适配常规的量具存放盒，若需要集成到自动化检测工位，框架背部预留了标准安装孔位，可直接固定在检测工装的安装板上，配合进给机构实现自动测量，无需对原有结构进行二次改装。测微螺杆的进给行程覆盖了常规薄型工件的厚度测量范围，可满足从金属箔材、塑料薄膜到薄金属冲压件的不同厚度测量需求，数字模块的供电采用内置低功耗设计，长期使用无需频繁更换供电单元，适配生产现场长时间连续作业的需求。

在实际功能落地层面，这款结构的测量力控制在恒定数值范围内，测量软质材料比如塑料薄膜、铜箔时不会因为测力过大压溃工件导致测量值偏小，测量硬质金属工件时也能保证测头与工件充分接触，避免虚接导致的测量值偏大。整体结构的拆解维护也做了适配性设计，测头镶片磨损后可单独更换，无需更换整个框架结构，降低了长期使用的维护成本，日常使用时仅需定期在测微螺杆的配合面涂抹少量防锈润滑脂，即可保证进给顺畅无卡滞，无需复杂的日常维护流程。
