车床用弧形角度刻度环结构设计

在普通车床的刀架回转操作、尾座偏移调节以及小滑板角度调整场景中，操作人员需要快速读取回转部件的偏转角度，传统的直线刻度或者整圆刻度盘在这类半圆弧回转行程的部件上，要么存在刻度冗余，要么安装空间受限无法适配，这款弧形刻度环就是针对这类半周回转调节场景开发的分度读数部件。从实际使用场景来看，车床操作人员在车削锥面、调整螺纹进给角度、校准刀架回转定位时，不需要额外借助外置角度尺，直接通过安装在回转副上的该刻度环，就能快速读取当前偏转角度，大幅减少校调时的辅助测量时间，避免反复拆装量具带来的定位误差。

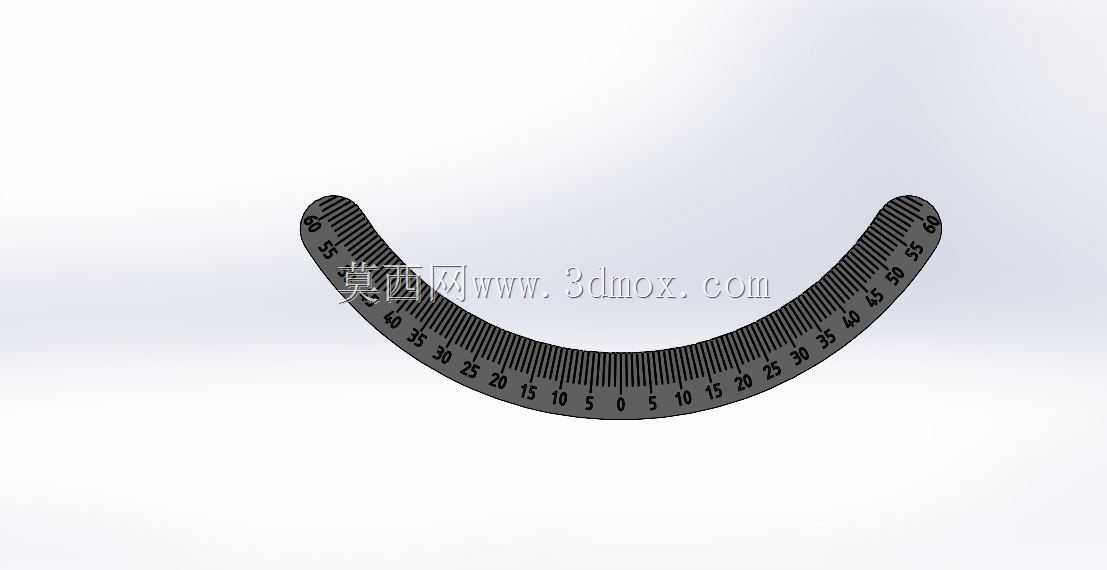

设计这款刻度环时，首先要匹配车床对应回转部件的安装弧面曲率，刻度环的内弧半径需要和回转基座的外圆弧面完全贴合，保证安装后刻度环的圆心与回转副的旋转中心完全重合，这是读数准确的核心前提——如果圆心存在偏移，刻度线对应的实际角度就会出现非线性误差，越靠近刻度两端误差值越大。刻度环的整体弧度覆盖范围设置为0到60度双向分度，完全覆盖车床小滑板、刀架日常调节的常用角度区间，不会出现常用调节角度超出刻度范围的问题，同时也避免了整环刻度带来的材料浪费与安装空间占用。

刻度线的设计遵循机加工读数习惯，主刻度线每5度设置一条长刻度线并标注对应角度数值，每1度设置中长度刻度线，每0.5度设置短刻度线，配合车床回转部件上的固定基准指针，操作人员可以快速估读到0.1度的调节精度，满足普通车削加工的角度定位要求。刻度环的厚度控制在2毫米，边缘做0.2毫米的倒角处理，既保证安装后不会突出回转基座表面过多造成磕碰，也避免锐边划伤操作人员。安装方式上采用沉头螺钉孔定位，沿弧长方向均匀布置3个M3沉头安装孔，安装后螺钉头完全没入刻度环表面，不会与回转过程中的周边部件产生干涉。

从安装边界来看，这款刻度环的外弧半径比内弧半径大15毫米，也就是刻度环的径向宽度为15毫米，足够排布三档长度的刻度线与数字标识，同时不会过度占用回转基座的径向空间；弧长方向的总长度对应120度的圆心角，安装时需要保证0刻度线与回转部件的零位基准对齐，双向刻度对称分布在零位两侧，操作人员无论顺时针还是逆时针调节角度，都能直接读取偏转数值，不需要做角度换算。刻度环的基材选用45号钢，表面做发黑处理，刻度线与数字采用蚀刻填漆工艺，填充白色耐磨油漆，在车间切削液、油污的环境下长期使用也不会出现刻度脱落、模糊的问题，日常清理时用棉纱擦拭即可，不需要特殊维护。

在实际装配验证中，这款刻度环适配常见的卧式车床小滑板回转基座，安装时不需要对原有基座做二次加工，直接替换原有磨损的刻度片即可，安装后回转过程中刻度环与周边的防护罩、进给手柄的最小间隙保持在3毫米以上，全行程调节无剐蹭。相比传统的粘贴式刻度条，这种刚性金属刻度环不会因为温度变化、粘接剂老化出现翘边、移位的问题，长期使用的读数稳定性更高；相比整圆刻度盘，它的重量更轻，安装时不需要拆卸整个回转副，维护更换的效率更高。对于小批量零件加工、工装调试场景，这种弧形刻度环能够让操作人员快速完成角度定位，减少校调过程中的反复测量次数，尤其适合职业院校机加工实训、小型机加工车间的普通车床改造升级使用，在不改动设备原有结构的前提下，提升角度调节的直观性与定位效率。
