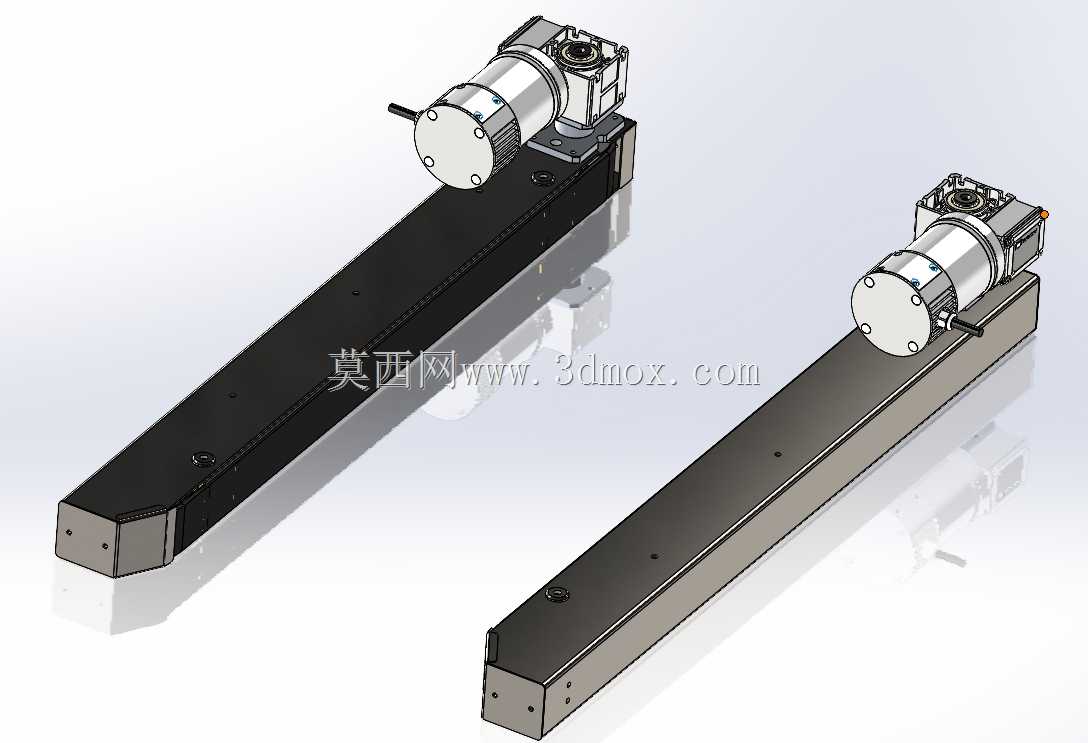

窄型带式动力输送装置三维结构

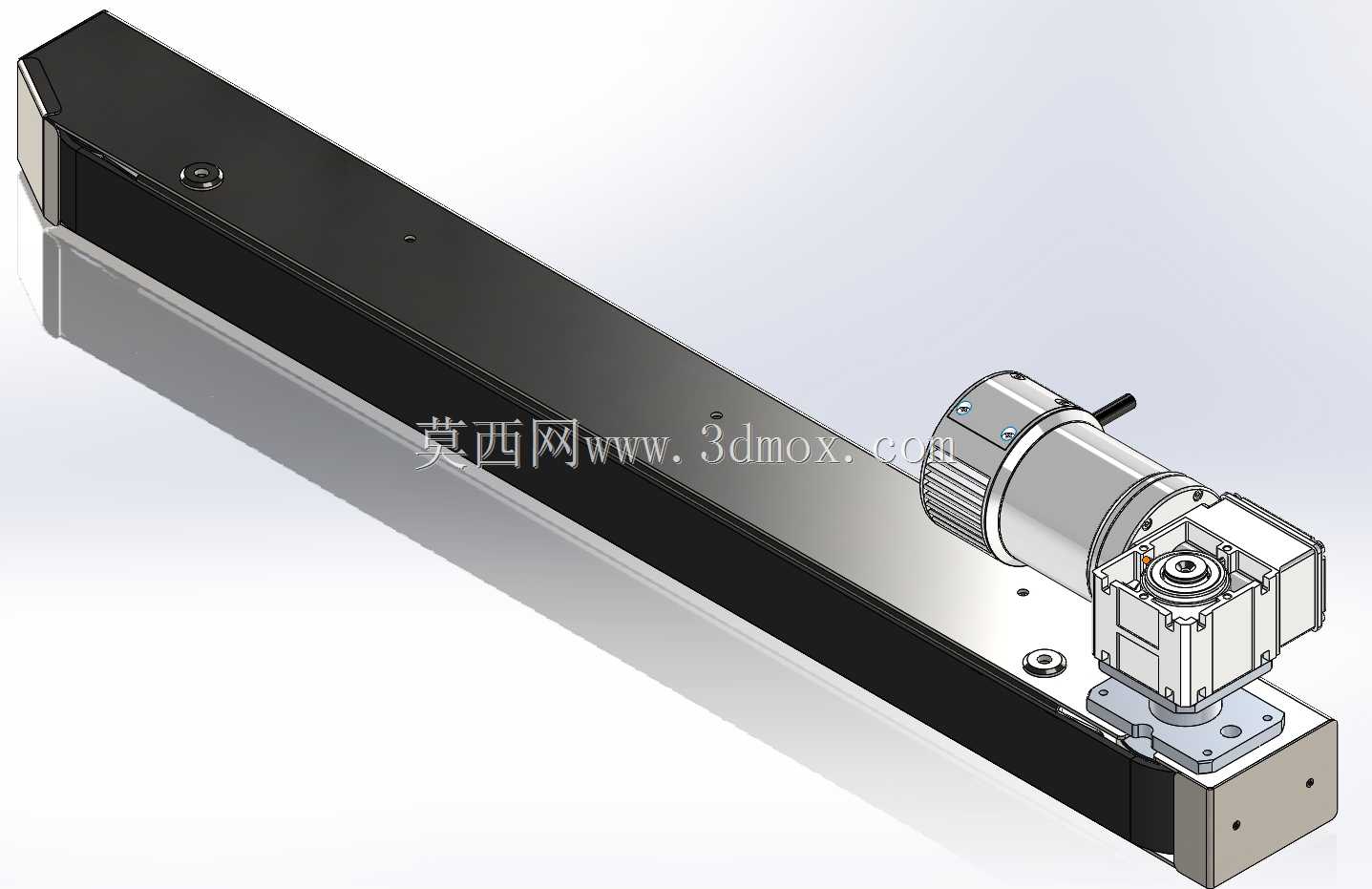

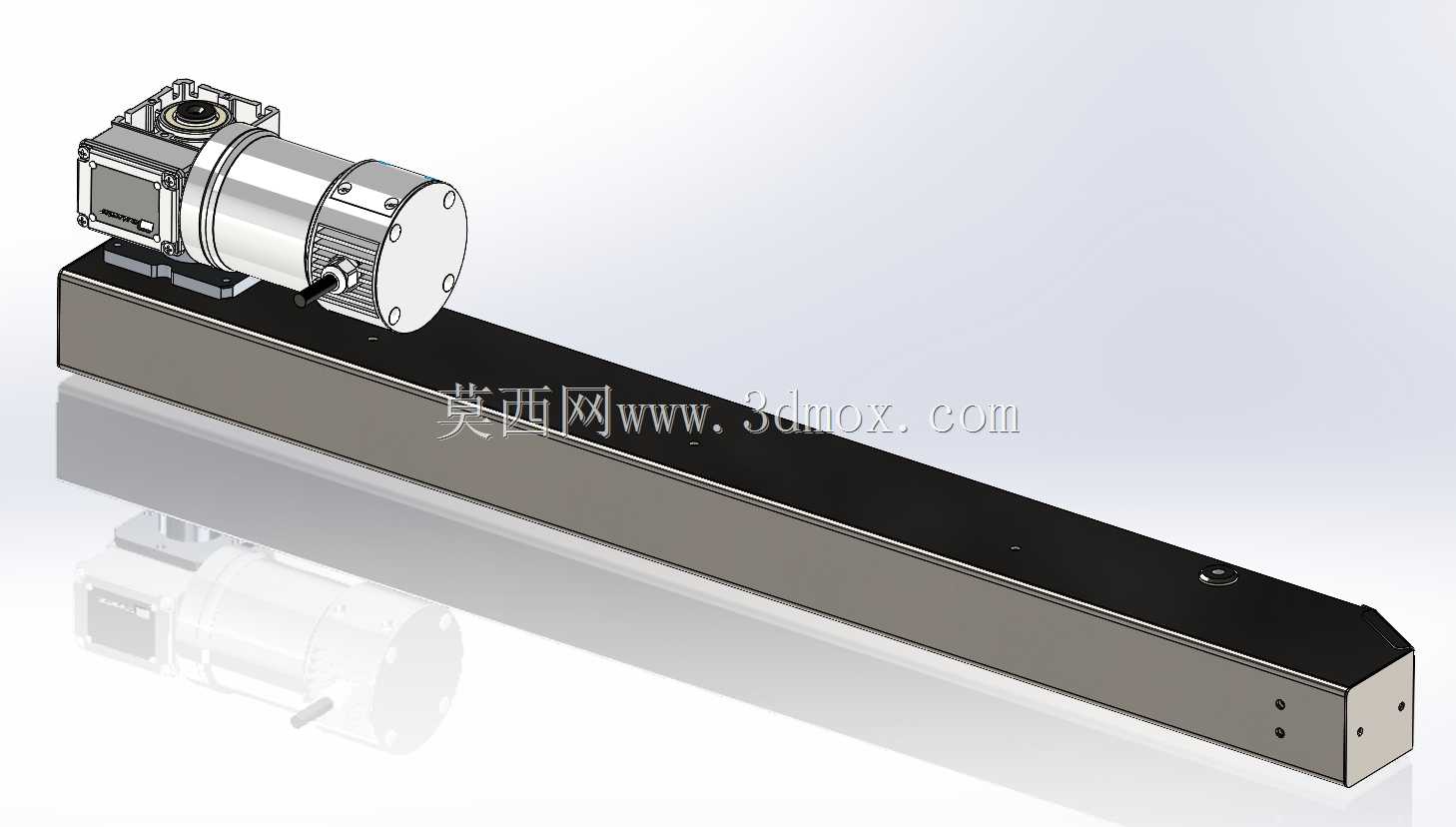

　　这款窄幅带式输送单元，在轻工包装、小件物料分拣、电子元器件流转工位的适配性极强，日常产线布局里，常被布置在包装机出料端、检测工位接驳段、小型工件工序间转运节点，用来承接重量偏轻、外形规整的盒类、小型五金件、塑胶件的水平输送任务，相比宽幅皮带机，它的占地宽度更小，能在狭窄的设备间隙里完成输送链路搭建，不会占用过多产线横向空间。从结构设计逻辑来看，驱动端采用了电机直连减速箱的侧装布局，没有额外占用输送线体的端部空间，减速箱输出轴直接和输送主动辊做同轴连接，省去了链传动、同步带传动的中间传动环节，既减少了传动损耗，也降低了后期维护时的易损件更换频次，日常运维只需要定期检查减速箱润滑状态、皮带张紧度即可。

　　线体主体采用了封闭式的铝型材折弯框架，上表面的皮带承载面做了平整的托板支撑，避免输送小件时皮带出现下凹跑偏的问题，框架两侧的挡边高度控制在合理范围，既可以防止输送过程中物料从侧边滑落，也不会因为挡边过高影响物料在接驳位置的转移，比如和工位工作台对接时，挡边高度和工作台面齐平，物料可以平滑推送到台面上，不会出现卡滞。安装边界方面，这款输送单元的安装基准面在底部的减速箱安装法兰以及线体框架底部的安装孔位，安装时需要保证主动辊和从动辊的平行度误差控制在允许范围内，否则皮带运行时会出现持续跑偏的问题，线体的整体高度可以通过配套的支撑脚做微调，适配不同高度的上下游设备接驳需求，端部的从动辊位置设计了张紧调节结构，通过两侧的调节螺栓可以调整皮带张紧度，补偿皮带长期运行后的拉伸变形量。

　　在功能特性上，这款输送单元的运行速度可以通过配套的调速装置做调整，适配不同节拍的产线需求，当上游设备出料速度快时，可以调高输送速度避免物料在接驳端堆积，当需要配合下游检测工位做短暂停留时，也可以搭配启停传感器实现定点停启，驱动电机的选型匹配了窄幅线体的负载需求，日常输送单重10kg以内的物料时运行平稳，不会出现启动抖动、运行打滑的问题。从建模细节来看，整个模型还原了实际设备的装配关系，减速箱的安装定位销孔、电机的接线端结构、皮带的压边结构、框架的拼接螺栓位置都做了准确还原，做产线布局仿真时，可以直接调用这个模型做干涉检查，验证和周边设备的空间间隙是否满足安装、维护的操作需求，比如检查减速箱侧装位置是否和旁边的设备机架存在碰撞，线体下方的预留空间是否足够布置线缆、气管等辅件。

　　实际车间应用里，这类窄型输送单元还可以多台拼接使用，组成长距离的输送链路，也可以单台独立使用，作为单台设备的出料输送机构，相比滚筒输送，皮带输送的接触面更平整，不会出现小件卡进滚筒间隙的问题，适合输送底面平整的小型工件，表面的皮带材质可以根据输送物料的特性做更换，比如输送防静电要求的电子件时可以更换防静电皮带，输送有一定粘性的包装件时可以更换低表面附着力的皮带，适配不同的生产场景需求。
