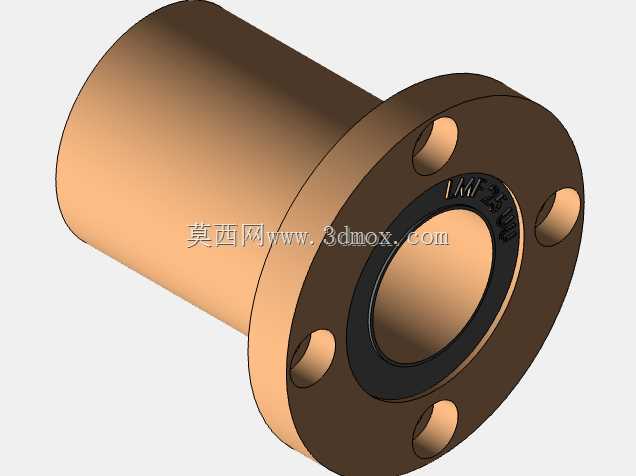

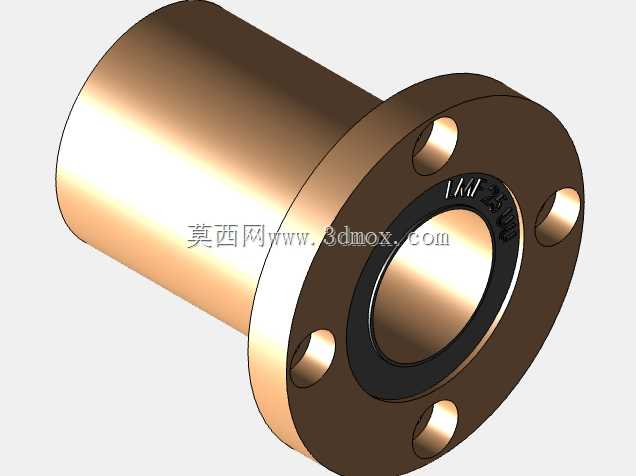

带法兰直线运动轴承结构设计

在做垂直升降类工装的导向结构选型时，这类带圆形法兰的直线轴承是非常常用的部件，区别于无衬边的直筒型直线轴承，法兰结构的存在直接省去了额外加工轴承座止口的工序，安装时只需要在安装板上加工出对应轴承外径的通孔，将法兰端面贴紧安装板平面，穿入法兰上的四个安装孔位的紧固件即可完成固定，对于小行程垂直导向的场景，这种安装方式的装配效率要比嵌入式轴承座高很多，也能减少安装板的加工厚度要求，不需要为了嵌装轴承预留足够的壁厚。

这类轴承的核心功能是为光轴提供低阻力的直线往复运动导向，在垂直运动场景下，它可以承受径向的载荷，配合对应直径的硬轴使用，能够将运动过程中的径向跳动控制在很小的范围内，保证运动部件的运行轨迹精度。很多小型升降模组、点胶设备的Z轴结构、检测设备的探针升降机构、小型冲压设备的导柱导向结构里，都能看到这类法兰型直线轴承的应用，它不需要额外的润滑回路设计，自带的保持架结构可以存储一定量的润滑脂，日常维护的频率很低，适合在洁净度要求不高、运行速度中等的工业场景下使用。

从结构设计的角度来看，这款轴承的法兰端做了均匀分布的四个安装沉孔，孔位的分布圆直径和法兰外径做了匹配，既保证法兰有足够的结构强度承受安装时的锁紧力，也不会因为法兰尺寸过大造成安装空间的浪费。轴承主体的筒身长度是经过载荷校核的，足够的导向长度可以避免光轴在运动过程中出现卡滞、别劲的情况，尤其是在垂直运动场景下，当运动部件存在一定的偏载时，更长的导向接触长度可以分散局部接触应力，减少轴承内部滚道的磨损速度，延长部件的使用寿命。轴承内圈的滚道和钢珠配合的间隙控制是设计的核心要点，间隙过大会造成运动精度下降，末端执行件的位置出现偏差，间隙过小则会增大运动阻力，甚至在温度变化出现热胀冷缩的时候出现卡阻，设计时需要根据使用场景的精度要求、运行速度、环境温度范围匹配合适的配合公差。

在做整机结构设计时，需要明确这类轴承的安装边界：首先是安装面的平面度要求，法兰贴合的安装面如果平面度超差，锁紧螺丝之后会造成轴承筒身出现形变，直接导致内孔圆度超差，光轴穿入之后运动阻力骤增；其次是安装孔的同轴度要求，同一根光轴两端配对使用的两个轴承，必须保证内孔轴线的同轴度，否则会出现光轴和轴承内圈偏磨的问题，严重时会直接导致运动卡死；另外要注意光轴的选型匹配，必须使用表面硬度达到HRC60以上、表面粗糙度达到Ra0.8以下的镀铬硬轴，轴径的公差需要和轴承内孔的公差做匹配，不能使用普通冷拉圆钢直接替代，否则会快速磨损轴承内部的钢珠和滚道，短时间内就会出现间隙过大、精度丧失的问题。

很多刚入行的结构工程师在选型这类轴承的时候，容易只看轴径参数忽略额定载荷，实际上这类直线轴承的额定静载荷和动载荷都有明确的适用范围，当垂直运动的部件重量较大、或者存在冲击载荷的时候，需要核算轴承的载荷安全系数，必要的时候可以在同一导向轴上配对使用两个轴承，或者选择更长筒身的型号来提升承载能力。另外在垂直安装的场景下，要考虑轴承的防尘设计，如果使用环境存在较多粉尘、切屑，需要在轴承的两端加装防尘密封圈，避免杂质进入轴承内部磨损滚道和钢珠，很多设备出现早期故障都是因为忽略了防尘设计，粉尘进入轴承之后造成滚动体磨损，很快就出现运动卡顿、异响的问题。

从三维建模的角度来说，这类标准件的建模需要重点还原几个关键尺寸：筒身的外径和长度、法兰的外径和厚度、法兰上安装孔的直径和分布圆直径、内孔的公称直径，这些尺寸都是设备装配时的干涉检查关键项，如果建模时尺寸出现偏差，后续做整机装配模拟的时候就会发现安装孔对不上、轴承和周边结构出现干涉的问题。建模时不需要还原轴承内部的钢珠、保持架等细节结构，除非是做轴承本身的有限元分析，一般做整机设计时只需要做出外部的轮廓结构即可，既可以减少整机装配的文件大小，也不会影响装配干涉检查的准确性。法兰端的安装沉孔深度也需要准确还原，否则在模拟螺丝锁紧的时候会出现螺丝长度选型错误，或者螺丝头突出法兰面影响安装贴合的问题。

在实际的设备调试过程中，这类轴承的安装顺序也有讲究，一般是先将轴承固定到安装板上，再穿入光轴，之后将光轴的另一端固定到对应的安装座上，不要先把光轴和轴承组装好再整体固定，这样很容易在锁紧螺丝的时候造成轴承受到侧向的应力，导致运动不畅。锁紧法兰螺丝的时候要按照对角顺序逐步拧紧，不要一次性把某一个螺丝锁死，避免法兰受力不均造成轴承内孔形变。如果调试时发现运动阻力偏大，不要一味加大驱动力，要先检查轴承安装面的平面度、两端轴承的同轴度、光轴是否存在弯曲变形，排除安装误差造成的阻力问题，否则强行运行会快速损坏轴承和光轴的配合面。
