复古轮式仿古礼炮摆件三维结构

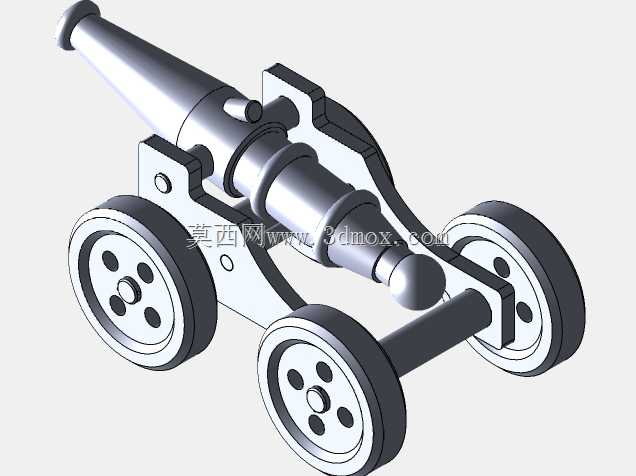

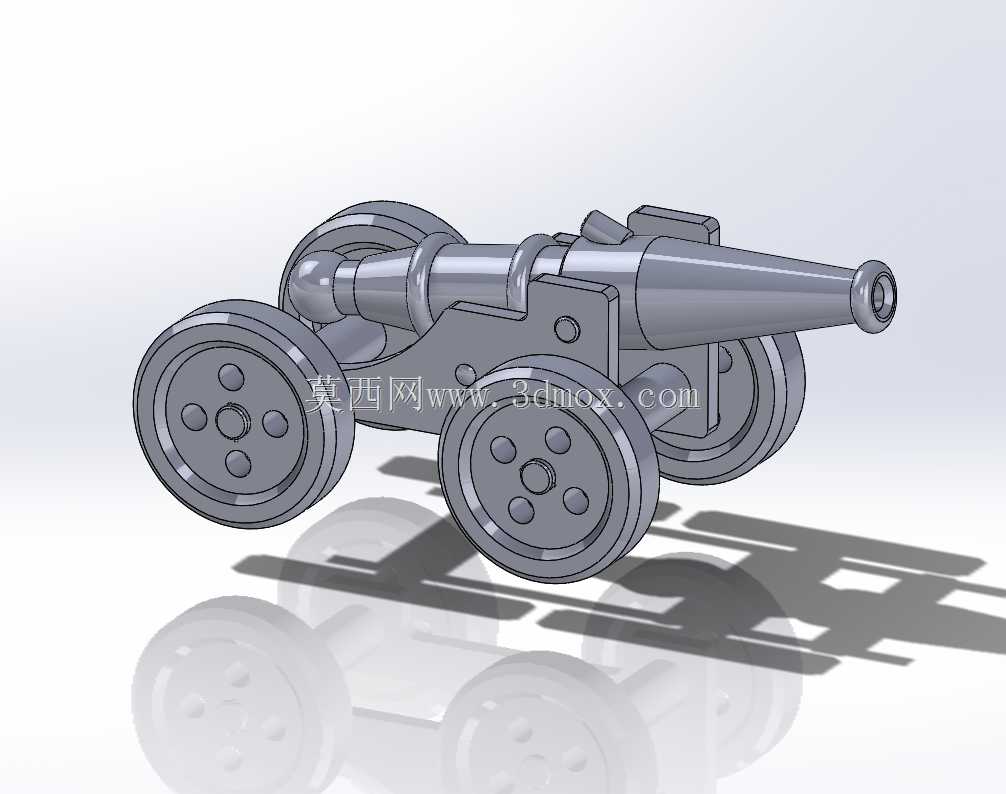

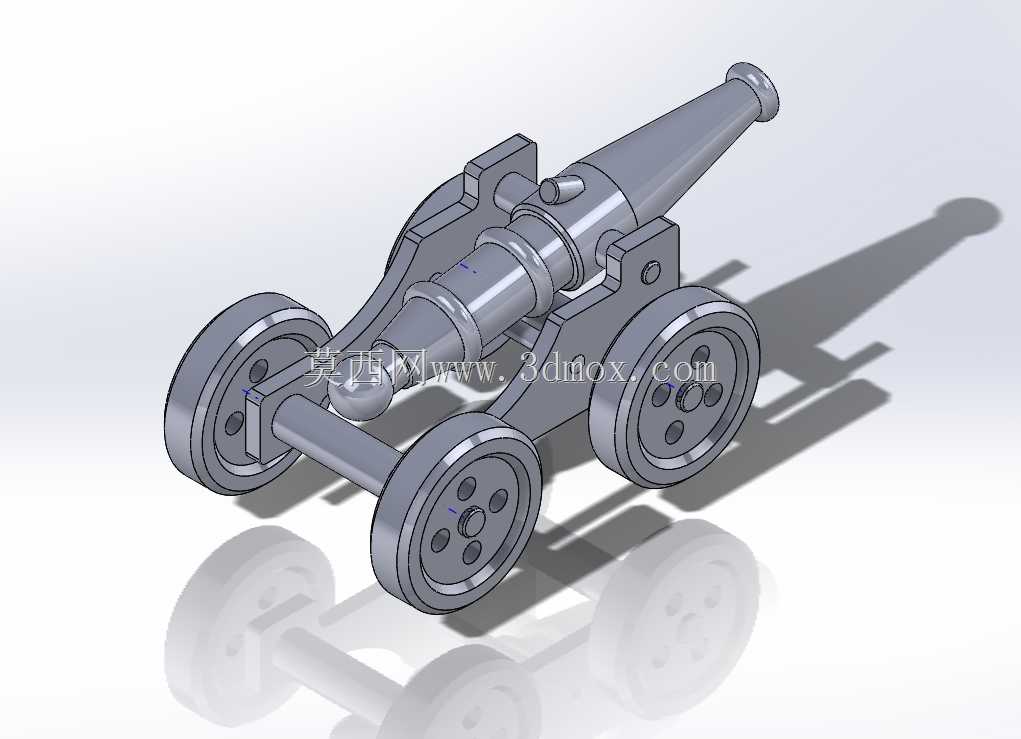

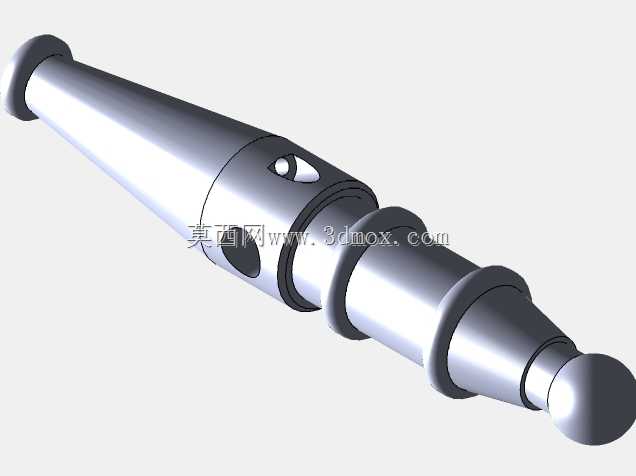

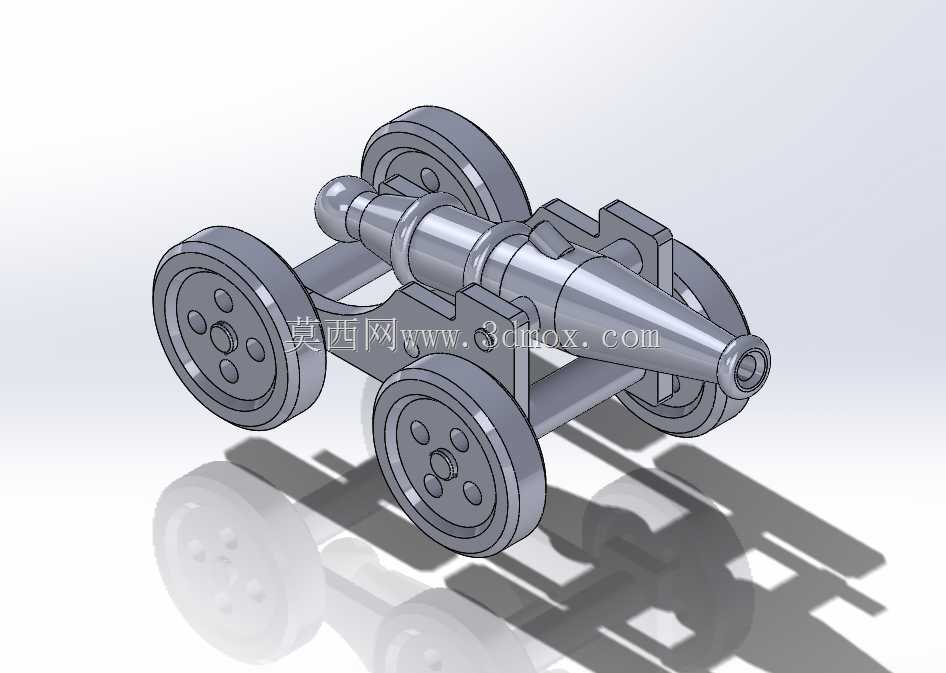

　　这款轮式仿古礼炮结构，最初的设计切入点是桌面陈设类金属工艺摆件的结构落地需求，区别于等比例缩放的真实古炮文物复刻，该结构在设计阶段就做了适配桌面摆放的尺寸收敛，整体轮廓控制在成年人单掌可托举的范围，炮管轴线与安装基座的夹角固定为18度，既还原了古炮列阵时的仰角视觉特征，又避免了仰角过大导致的摆件重心前倾问题。从结构拆分来看，整个模型分为炮管本体、炮耳轴固定支架、轮式行走车架、轮组四个核心模块，炮管部分做了三段式阶梯轴结构设计，尾部加厚的药室段、中间的炮身加强箍段、前端的喇叭口炮口段分别对应真实古炮的结构受力特征，虽然作为摆件不需要承受发射载荷，但加强箍的位置、宽度都参考了现存19世纪前膛炮的实物测绘数据，没有做随意的艺术化修改，保证视觉上的结构合理性。

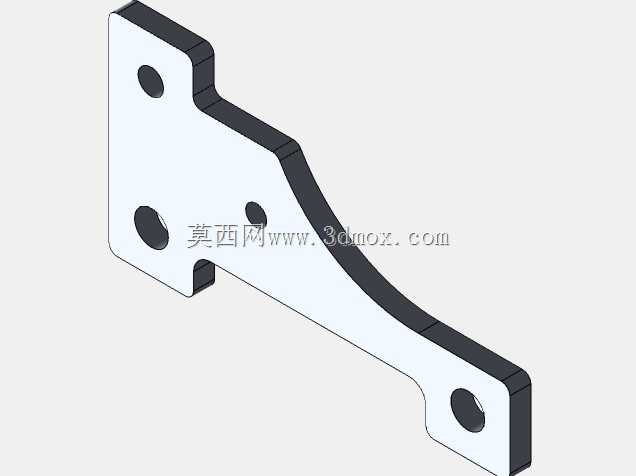

　　炮耳轴与支架的连接采用了间隙配合的孔轴结构，在实际生产如果采用金属浇铸或者3D打印工艺时，这个配合间隙预留了0.2mm的表面处理余量，不需要二次加工就可以实现炮管的俯仰转动，当然作为固定摆件也可以直接做成一体结构，预留的配合结构更多是为了满足把玩时的交互需求。轮式车架部分采用了双纵梁连接结构，前后端的横梁既承担了结构连接作用，前端的横梁还做了向上的弧形凸起，还原古炮车架的拖曳结构特征，同时这个凸起结构也可以作为摆件摆放时的前端受力支撑点，搭配后轮的两个支撑点，形成稳定的三点支撑结构，即使放置在略有倾斜的桌面也不会出现滑移倾倒的问题。

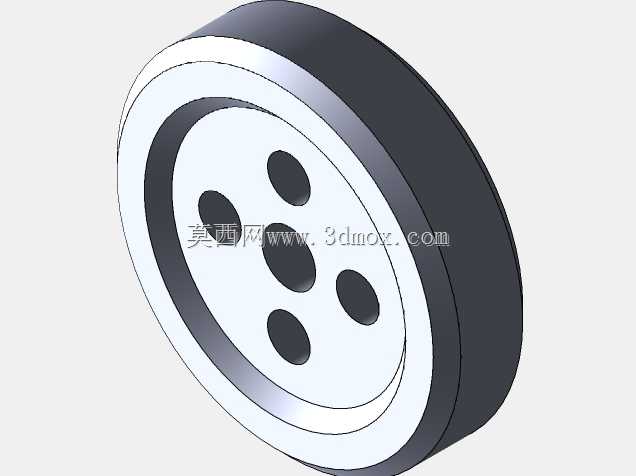

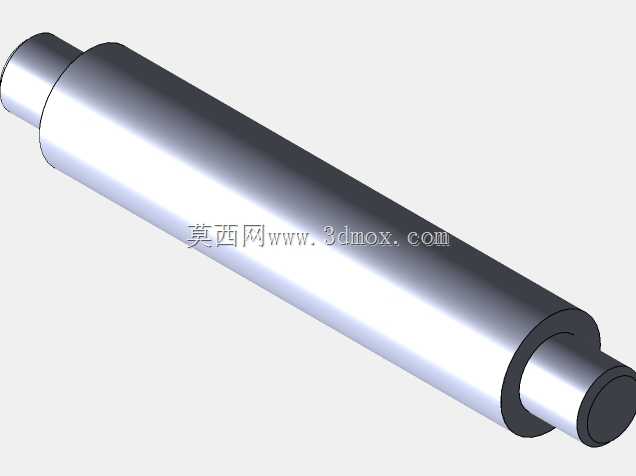

　　轮组部分采用了前后双轮共四轮的布局，每个轮子都做了轮辐、轮毂的细节刻画，轮孔与车轴的配合同样预留了转动间隙，轮缘部分做了1mm的圆角处理，避免尖锐边角在把玩时造成划伤，同时也更符合古炮木轮包铁的视觉质感。在实际应用场景中，这类结构除了作为桌面金属工艺摆件的原型，也可以适配文创产品开发、历史教具模型、场景沙盘配件等多个领域，比如在近代史主题的沙盘场景中，等比例缩放的该结构可以作为要塞炮阵地的陈设配件，在青少年科教场景中，拆分式的结构可以帮助理解早期身管火器的基本构造逻辑。设计过程中特意规避了真实火器的发射相关结构，药室部分做了实心填充处理，不存在可装填的空腔结构，完全符合装饰摆件的安全设计要求。

　　安装边界方面，整个结构的底部支撑面为四个轮子的最低点形成的矩形平面，横向宽度与纵向长度的比例控制在1:1.8，摆放时的占用面积不超过一张普通明信片的尺寸，不需要额外的固定结构，依靠自身重量就可以稳定放置在木质、玻璃、石材等各类常见桌面材质上，结构本身没有外伸的尖锐部件，所有边角都做了R0.5以上的圆角处理，日常摆放清理时不会勾刮织物或者划伤桌面。从建模逻辑来看，整个结构全部采用实体特征建模，没有碎面、非流形几何等问题，不管是用于3D打印的FDM、光固化工艺，还是用于失蜡铸造的金属工艺生产，都可以直接导出模型进行工艺适配，不需要额外的几何修复。炮身与支架的连接位置做了定位凸台设计，如果做分件生产，不需要额外的粘接定位工装，依靠凸台的配合就可以实现精准装配，装配后的累计误差可以控制在0.1mm以内，不会出现炮管歪斜、轮组不对称的问题。考虑到不同生产工艺的需求，模型的壁厚都做了均匀化处理，最小壁厚不小于1.2mm，不管是3D打印时的结构强度，还是金属浇铸时的料流填充，都可以满足工艺要求，不会出现填充不足、结构断裂的问题。
