可调式活动扳手三维结构设计

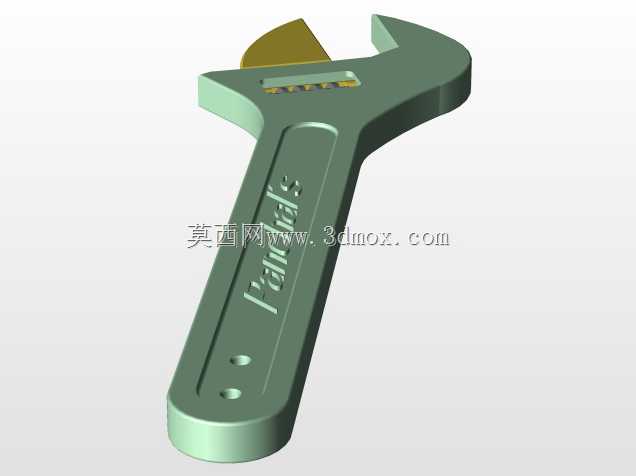

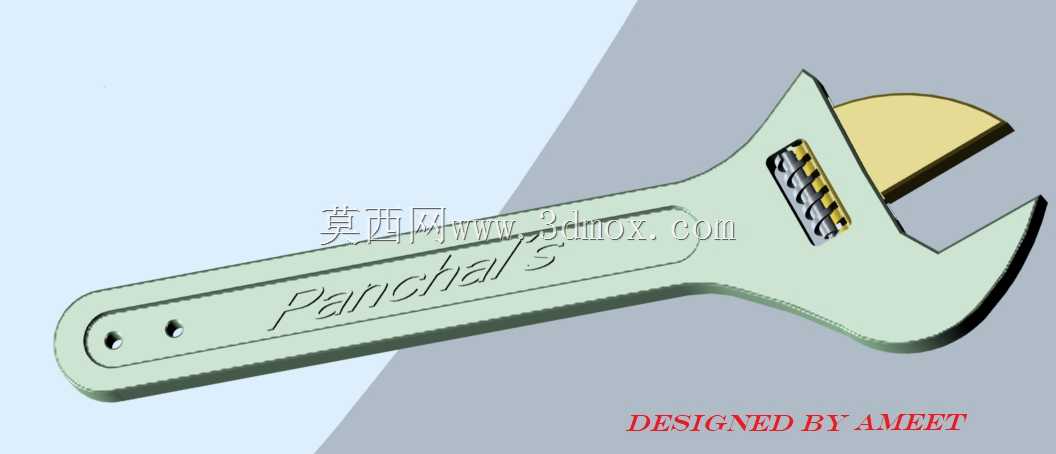

　　这款可调式活动扳手是机械维修、设备装配、管线安装场景中最常用的手动夹持类工具，区别于固定开口扳手，它的核心优势是可通过调节蜗轮结构改变开口尺寸，适配不同规格的螺栓、螺母、管件接头，无需携带多把固定尺寸扳手即可覆盖常规作业需求，在设备运维现场、家装水电施工、五金加工装配工位都有极高的使用频次。从结构设计来看，整体分为固定扳体、活动扳唇、调节蜗轮、手柄四个核心部分，固定扳体与手柄为一体化结构，保证整体受力强度，活动扳唇嵌在扳体头部的导向槽内，与蜗轮的齿槽啮合，转动蜗轮即可带动活动扳唇沿导向槽平稳滑动，实现开口尺寸的连续调节，调节行程覆盖常规M6到M24规格的外六角紧固件，满足绝大多数日常维修与装配作业的尺寸需求。

　　设计过程中优先考虑受力工况，扳体头部的开口受力面做了加厚处理，避免大扭矩作业时出现扳唇变形、断裂问题，手柄部分做了符合人体工学的弧度处理，表面预留的两个悬挂孔既可以在工位挂板上收纳存放，也可以穿入借力杆应对大扭矩拆卸场景，手柄表面的防滑凹槽设计能提升握持摩擦力，沾有油污的作业环境下也能稳定握持，不会出现打滑脱手的问题。扳体表面的标识区域做了凹陷蚀刻处理，不会因为长期摩擦磨损导致标识脱落，活动扳唇与固定扳唇的夹持面做了细密的齿纹处理，夹持紧固件时能增大接触摩擦力，避免拧动过程中出现打滑圆角的问题，保护紧固件的棱角不受损伤。

　　从安装与使用边界来看，这款扳手的整体长度控制在250mm区间，属于10寸规格的常规活动扳手，头部最大开口宽度可达30mm，手柄宽度适配成年人手掌握持尺寸，作业时的最小操作空间需要预留120mm的转动半径，狭窄空间作业时可以调整握持位置缩短力臂，适配受限空间的操作需求。调节蜗轮的阻尼设计经过优化，既不会因为阻尼过小导致开口尺寸自行滑动，也不会因为阻尼过大导致单手调节困难，作业时单手持握即可用拇指推动蜗轮完成开口尺寸调节，无需双手配合操作，提升高空作业、单手受限场景下的操作便利性。

　　结构建模过程中对活动扳唇与导向槽的配合间隙做了精准控制，间隙控制在0.05mm以内，既保证滑动顺畅无卡滞，也避免间隙过大导致夹持时出现晃量，拧动紧固件时不会因为间隙存在出现受力偏移，减少打滑伤手的风险。扳体的过渡圆角全部做了R2以上的圆滑处理，没有尖锐棱角，避免作业过程中划伤手部，手柄尾部做了圆弧收边，长时间握持施力也不会硌手。在实际应用中，这款扳手既可以用于外六角螺栓螺母的拆装，也可以用于方形管件、薄壁五金件的夹持固定，配合不同的施力角度可以完成拧动、夹持、撬动等多种作业需求，是维修工具箱里的必备基础工具。建模时对所有受力部位做了应力校核，扳体采用常用的铬钒钢材质参数设定，满足45N·m的额定扭矩要求，超过额定扭矩时会先出现手柄弹性变形，不会突然断裂造成作业危险，符合手动五金工具的安全设计规范。
