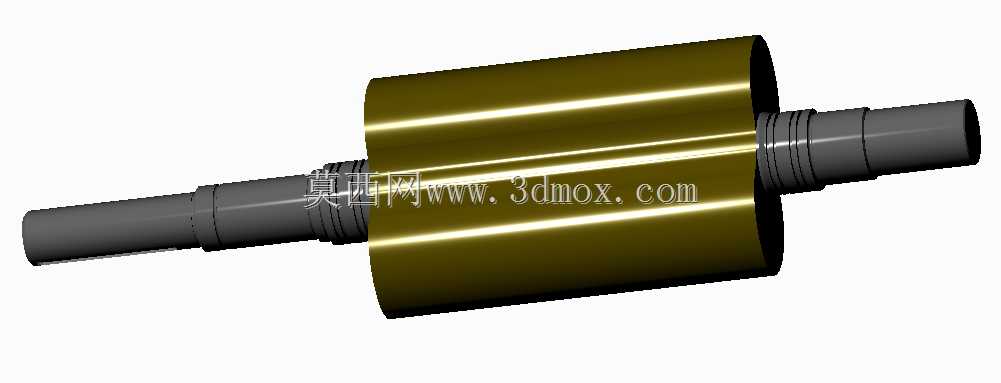

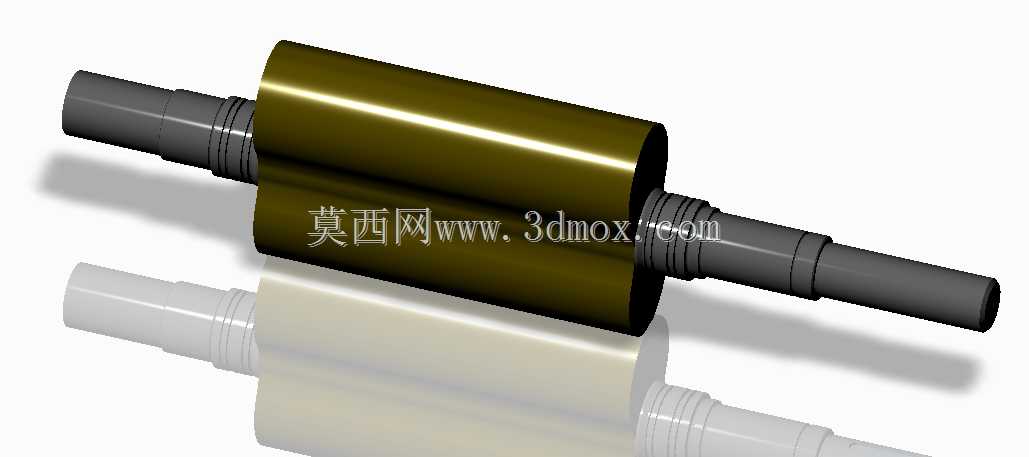

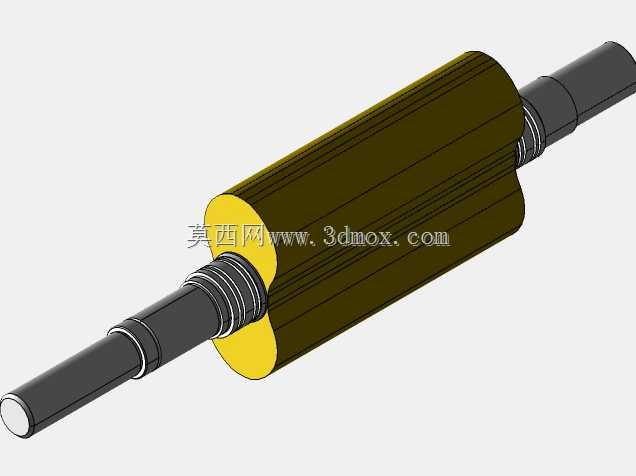

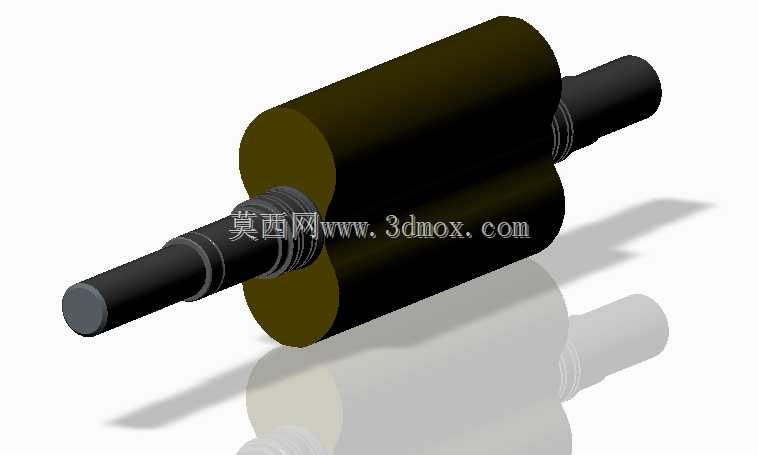

压缩机转子叶片轴组件三维结构

　　这套转子叶片轴组件是容积式压缩机的核心做功部件，直接决定整机的压缩效率与运行稳定性，在石化流程压缩机、工业空压站、制冷机组、工艺气体增压单元等场景中承担核心能量转换作用，工作时随主轴高速回转，通过叶型曲面与气缸壁、相邻叶片间形成的密闭容积周期性变化，完成进气、压缩、排气的完整热力循环。从结构设计逻辑来看，整体采用一体式轴连转子布局，两端阶梯轴段分别对应驱动端与非驱动端的轴承安装位，轴肩位置预留了密封件、轴套、平衡盘的装配空间，轴径的公差带选取严格匹配滚动轴承的配合要求，驱动端轴段额外加工有键槽与锁紧螺纹位，用于传递电机输入扭矩，避免高速回转下出现周向打滑或轴向窜动。

　　中间的叶片工作段采用圆柱面叶型设计，外圆面与气缸内壁保持微米级配合间隙，既保证回转过程中不会出现刮缸碰磨，又能最大限度减少压缩腔的气体泄漏，叶片与轴身的过渡位置做了大圆角平滑处理，从根源上降低应力集中系数，避免长期交变载荷下出现疲劳开裂问题。实际选型适配时需要重点核对几个安装边界参数：两端轴颈的直径尺寸必须匹配对应规格的径向轴承内孔，轴段的轴向跨距要与机壳两端轴承座的中心距完全吻合，叶片工作段的外圆直径需和气缸内壁的加工内径留足设计间隙，驱动端键槽的尺寸要和联轴器的键规格匹配，同时要核算转子组件的整体动平衡等级，通常这类高速回转部件需要做G2.5级以上的动平衡校正，避免额定转速下出现异常振动。

　　设计过程中针对不同工况的适配也做了对应考量，如果是用于无油润滑压缩机，叶片外圆表面会做特殊涂层处理提升耐磨性能，如果是用于高压差工况，会在轴段对应位置增加迷宫密封的安装槽位，减少高压侧向低压侧的气体泄漏。从建模逻辑来看，整个零件的特征搭建完全遵循加工工艺顺序，先通过回转特征构建轴身与叶片基体的基础轮廓，再依次切除轴上的退刀槽、密封槽、键槽特征，最后对所有锐边做倒角处理，所有配合面的形位公差都在建模时做了对应标注参考，包括两端轴颈的同轴度、叶片外圆相对于轴线的圆跳动、轴肩端面的垂直度等，这些参数直接影响后续零件加工完成后的装配精度。

　　在实际运维场景中，这类部件的失效通常出现在几个位置：一是叶片外圆的磨损，多是因为进气过滤不佳带入硬质杂质刮擦表面，导致间隙变大压缩效率下降；二是轴颈位置的磨损，多是因为润滑不足导致轴承跑内圈，损伤轴表面；三是叶片与轴过渡位置的疲劳裂纹，多是因为动平衡失效长期振动引发，建模时特意强化了过渡圆角的结构，就是为了提升这一位置的疲劳强度。这套结构的尺寸适配覆盖了中小排量的压缩机机型，既可以用于单级压缩的低压机型，也可以作为多级压缩机组中的某一级转子组件使用，安装时需要注意轴向定位的准确性，保证叶片工作段完全处于气缸的工作腔范围内，避免出现轴向错位导致的进排气口配气异常。
