可旋转式机用夹紧虎钳结构设计

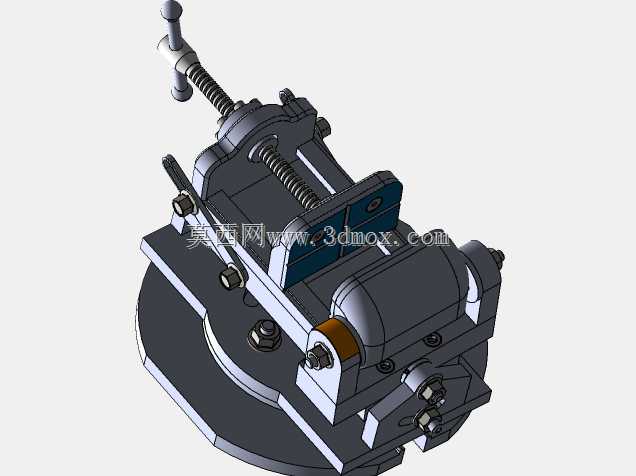

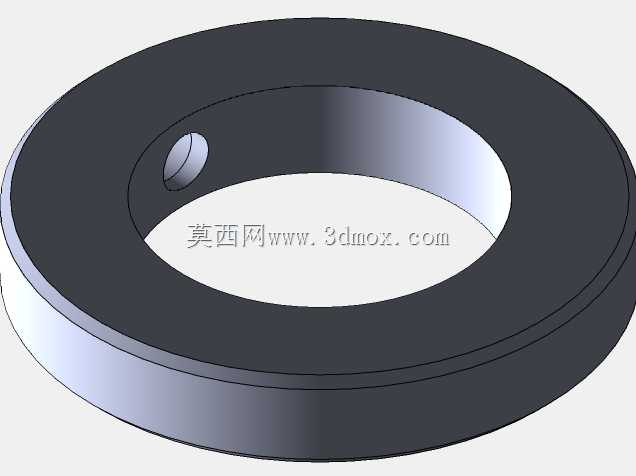

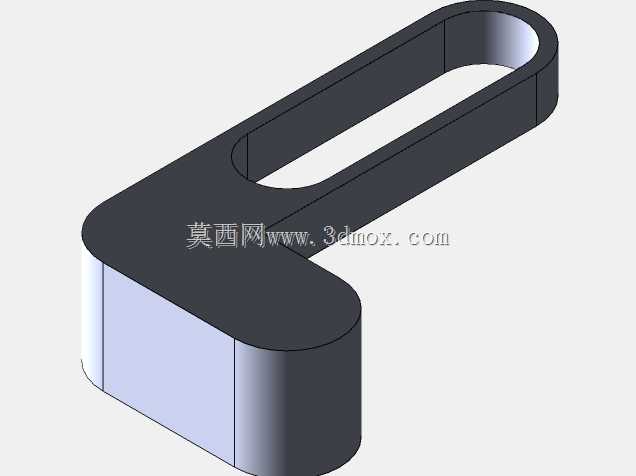

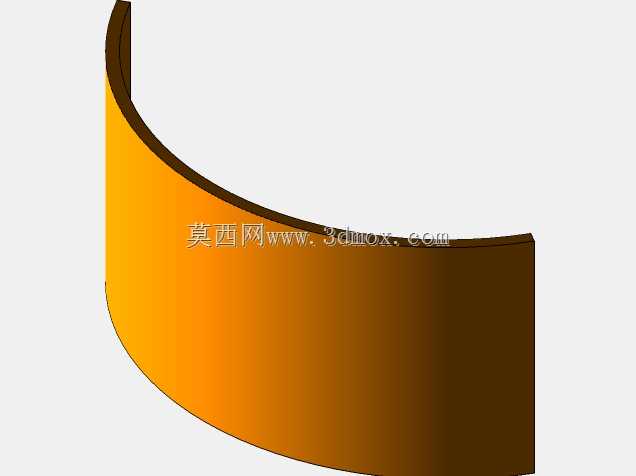

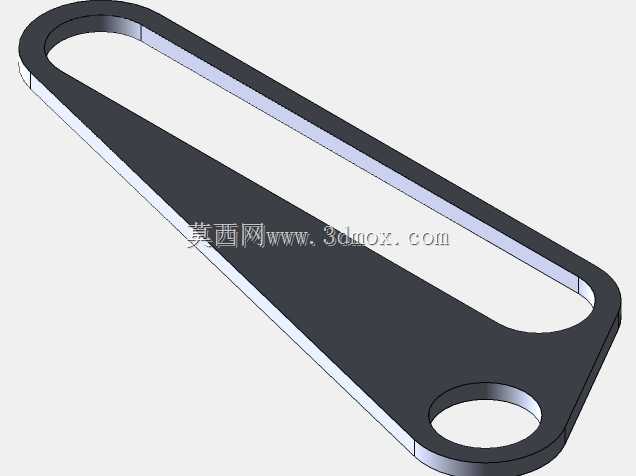

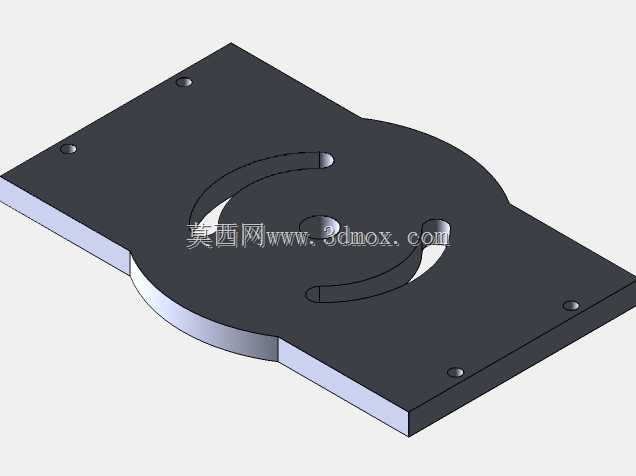

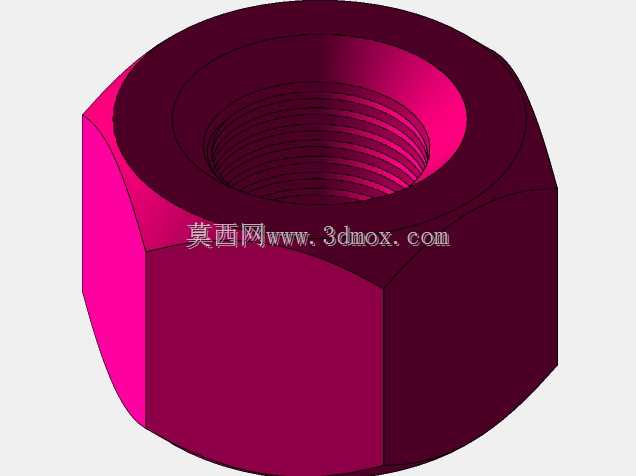

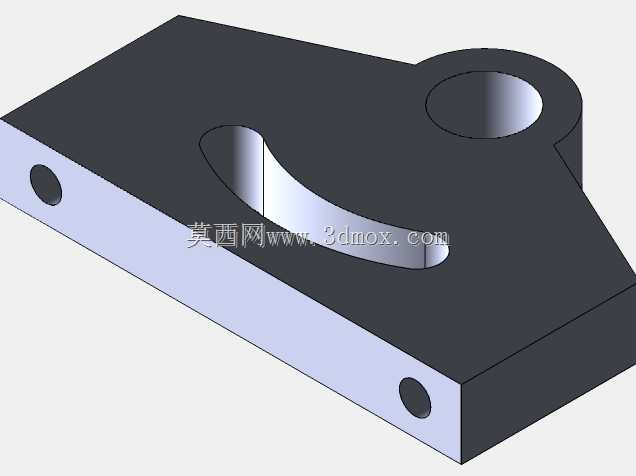

在常规铣削、钻削、钳工修配的加工场景里，工件的可靠装夹是保证加工精度的核心前提，这款可旋转式机用虎钳正是针对中小尺寸零件的多面加工需求设计的工装结构。不同于普通固定式平口钳，它的底座采用了带周向刻度的回转支承结构，松开底座锁紧螺栓后，钳身可绕垂直轴线360度旋转，调整到需要的加工角度后再通过对称布置的锁紧螺栓紧固，能满足工件不同角度的斜面、斜孔加工需求，不用反复拆卸重新装夹找正，能有效减少装夹辅助时间，尤其适合小批量多工序的零件加工场景。

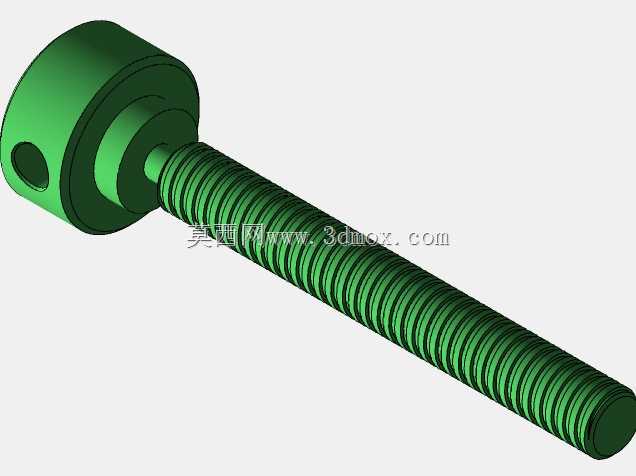

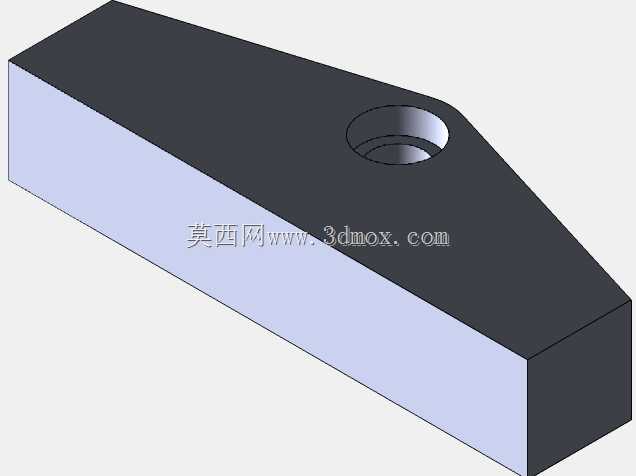

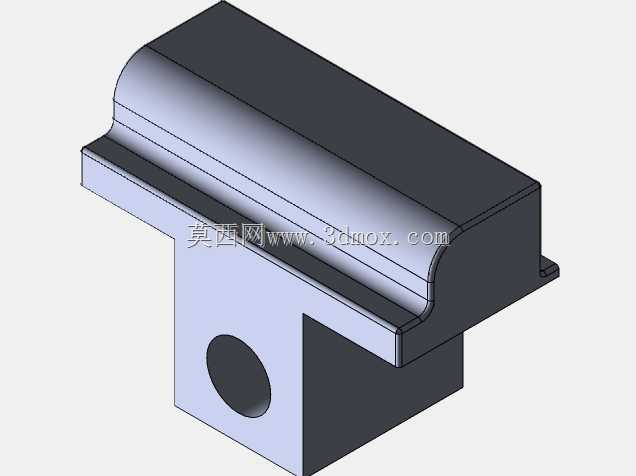

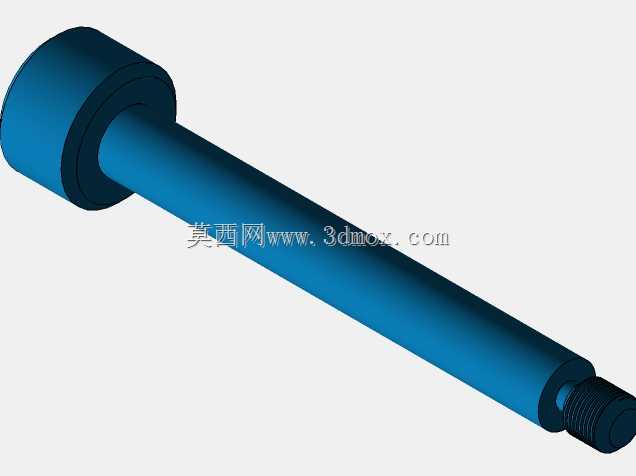

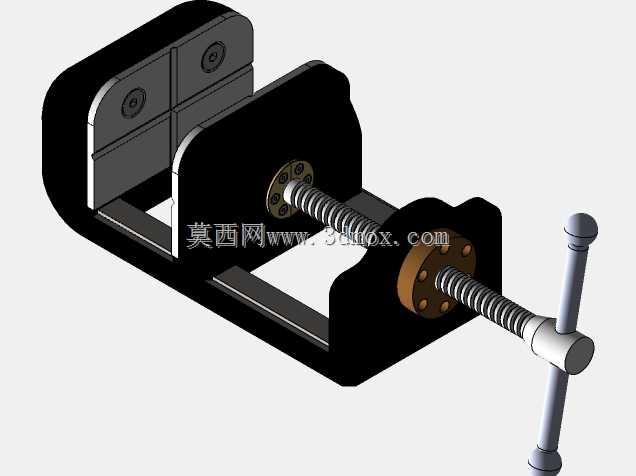

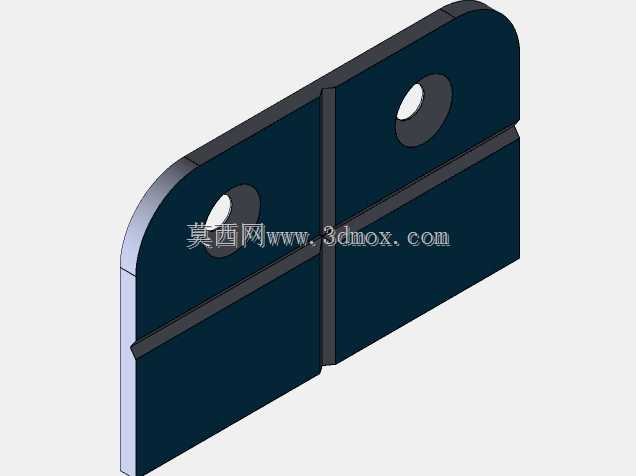

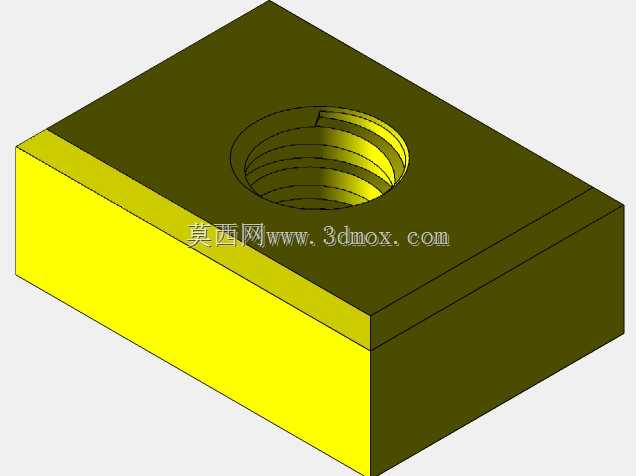

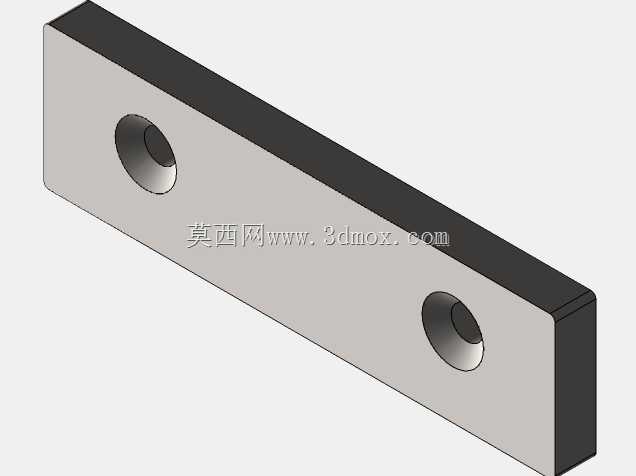

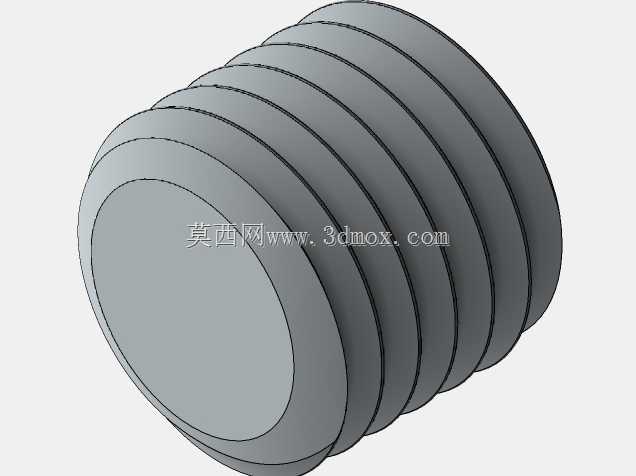

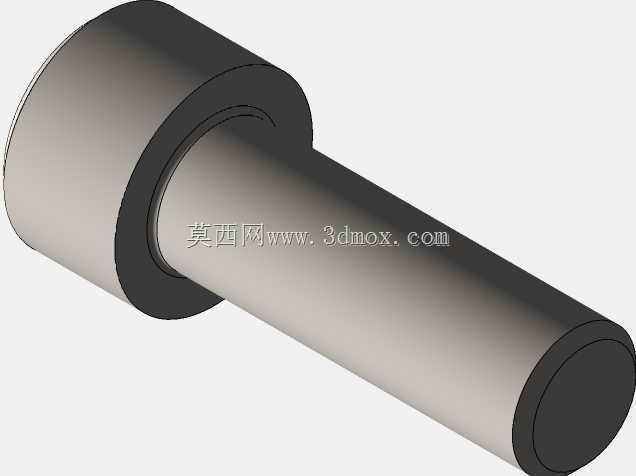

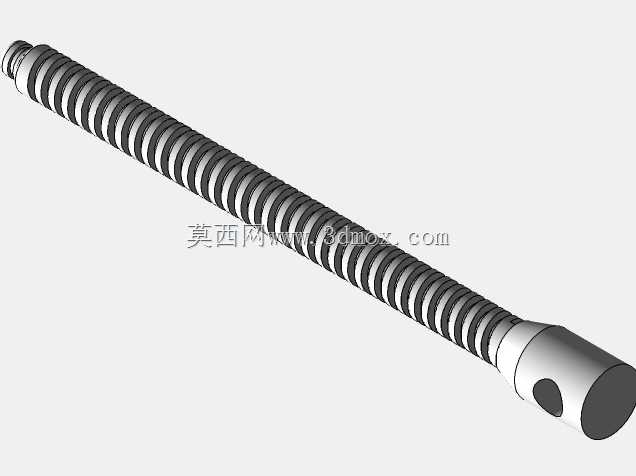

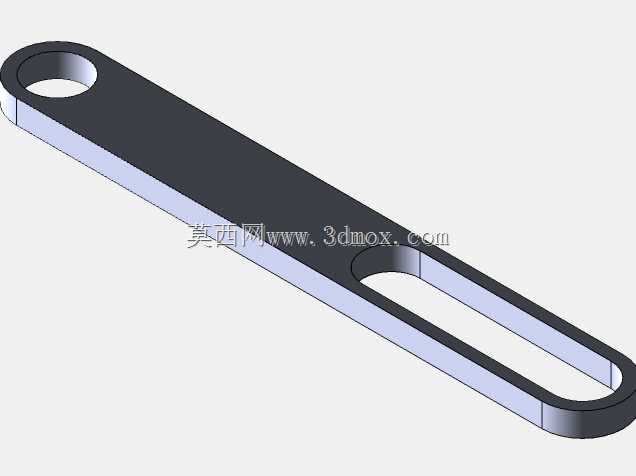

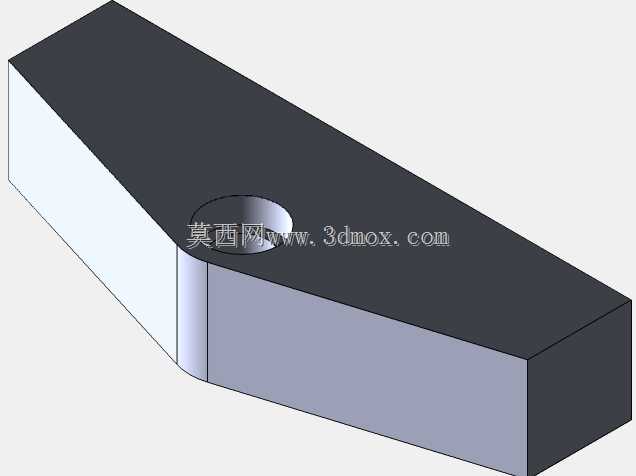

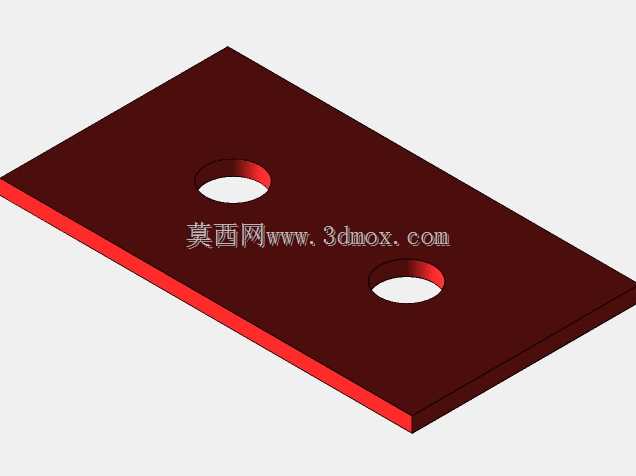

从功能结构来看，这款虎钳的夹紧动作依靠梯形丝杠副实现，丝杠一端配置了带防滑滚花的摇动手柄，转动手柄时活动钳身沿固定导轨做直线进给，梯形丝杠的自锁特性可以保证夹紧后不会因为加工振动出现松脱，夹紧力的大小可以通过手柄的转动扭矩直观控制，针对不同材质的工件调整夹紧力度，避免薄壁零件装夹变形。活动钳身与固定钳身的夹持面都设计了可更换的钳口板，钳口板表面加工有交叉防滑齿纹，能增大与工件接触面的摩擦力，防止加工过程中工件出现滑移，当钳口磨损后只需拆下固定螺栓即可更换新的钳口板，不用整体更换钳身，降低工装维护成本。

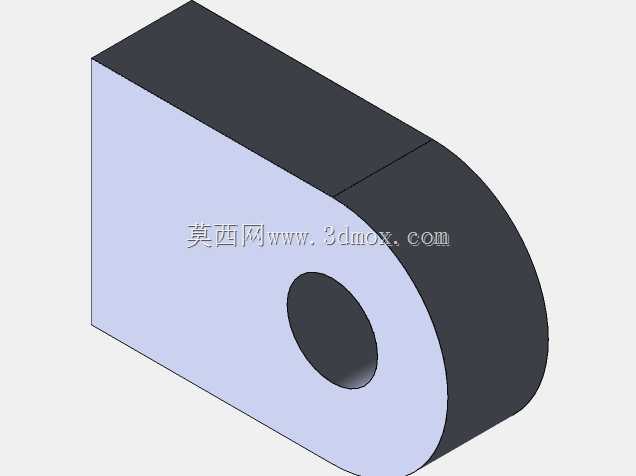

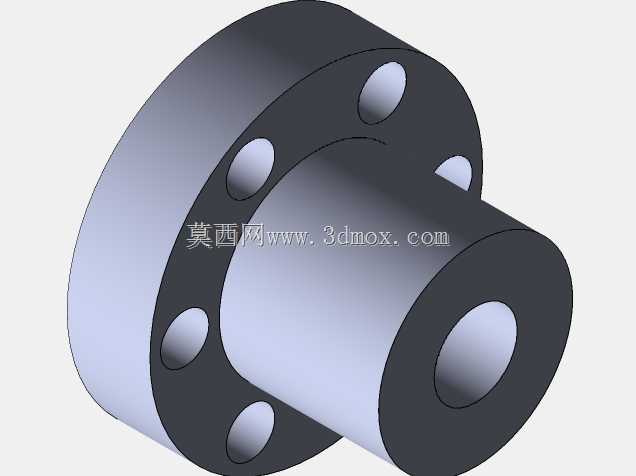

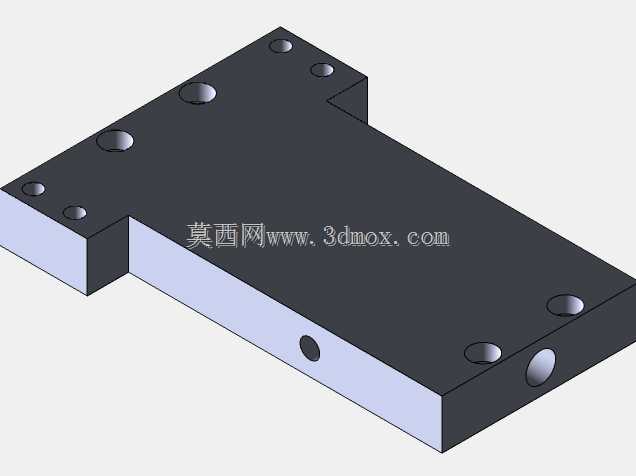

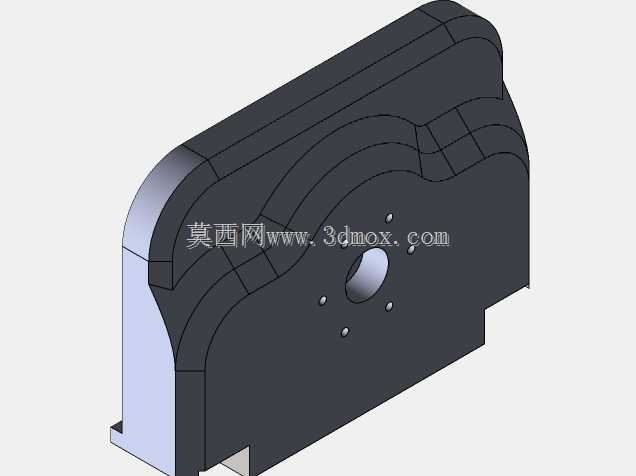

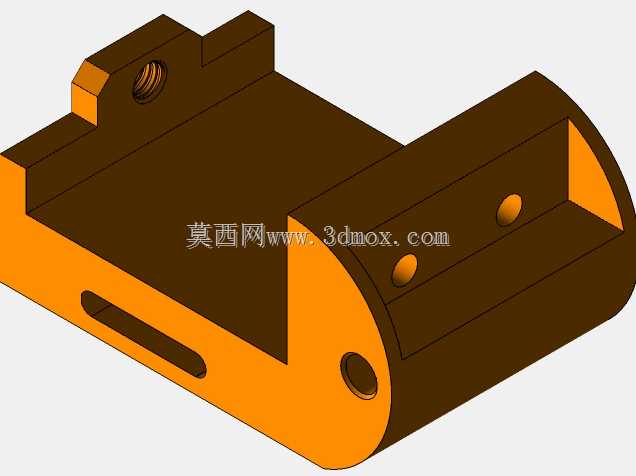

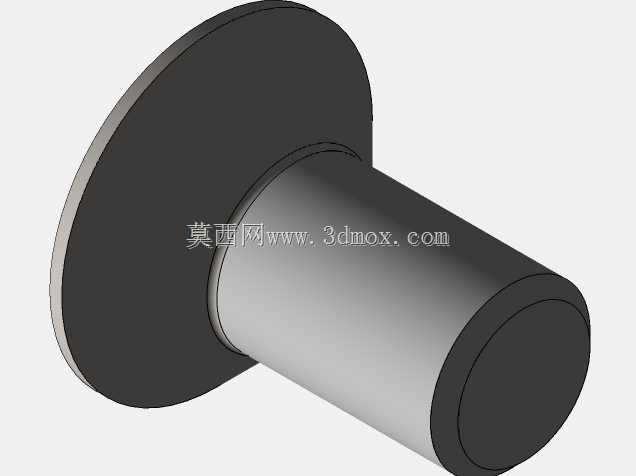

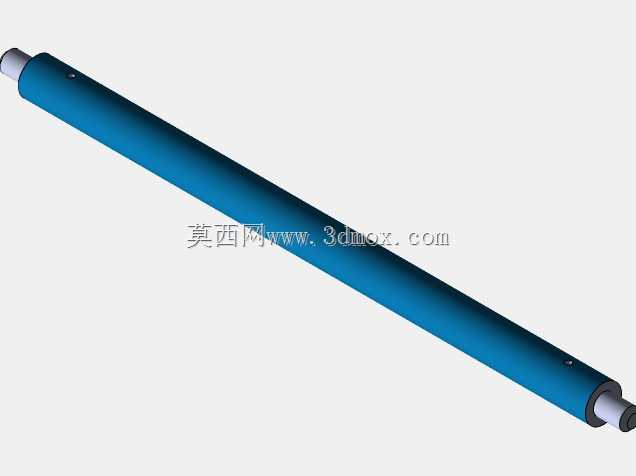

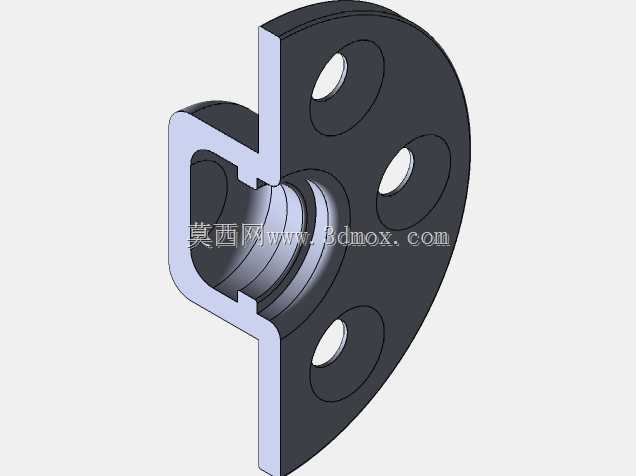

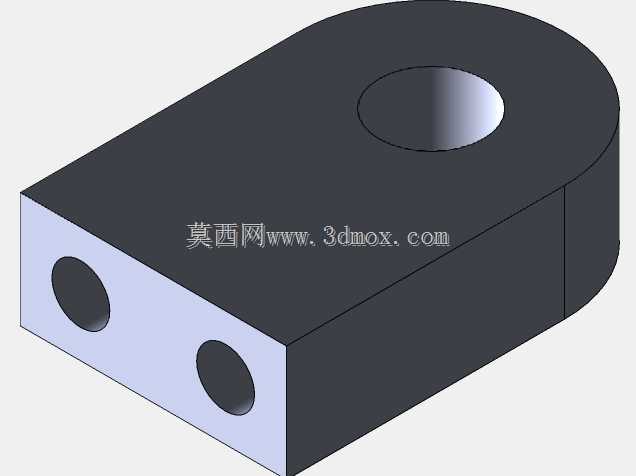

设计过程中首先考虑的是钳身的刚性问题，固定钳身与底座采用一体式铸钢结构，导轨面做了加厚处理，避免夹紧力过大或者切削载荷冲击时出现钳身张口变形，保证夹持精度。导轨与活动钳身的配合面采用了间隙可调的结构，通过侧面的镶条可以调整配合间隙，长期使用出现磨损后可以通过调整镶条补偿间隙，保持活动钳身的运动精度，避免出现钳口上翘、夹持偏移的问题。丝杠的支撑端采用了铜套滑动轴承，能承受较大的轴向夹紧力，同时在丝杠外露部分配置了可伸缩的防尘护套，防止加工产生的切屑、切削液进入丝杠螺纹副，减少磨损延长使用寿命。

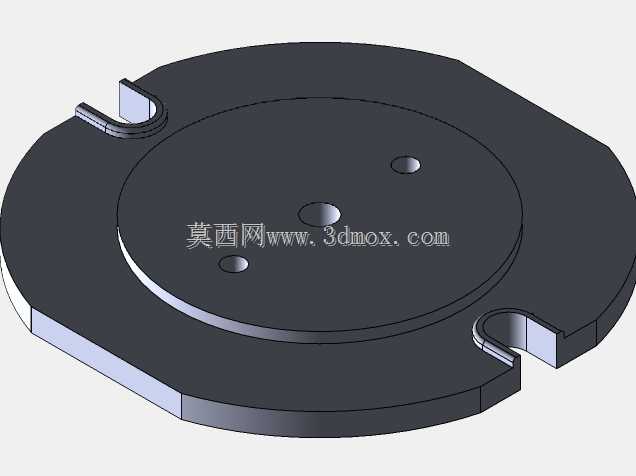

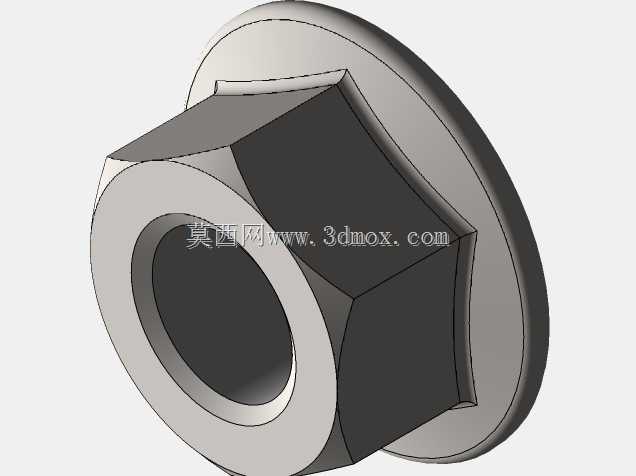

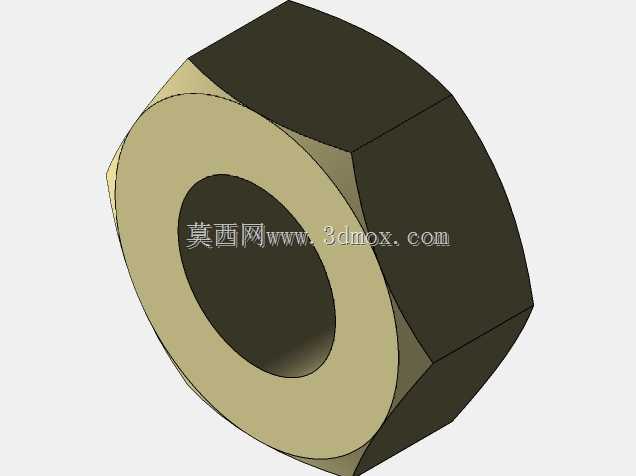

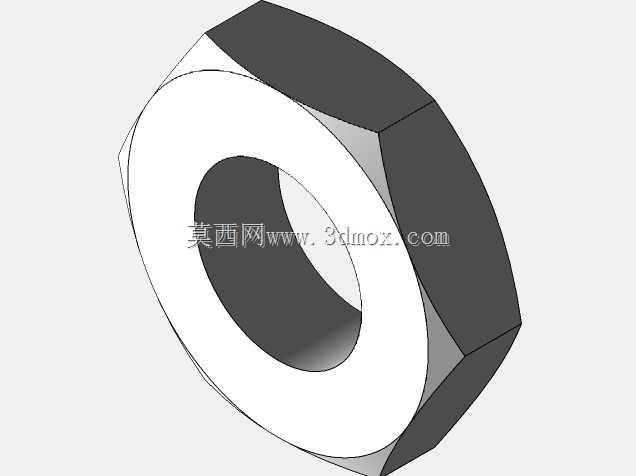

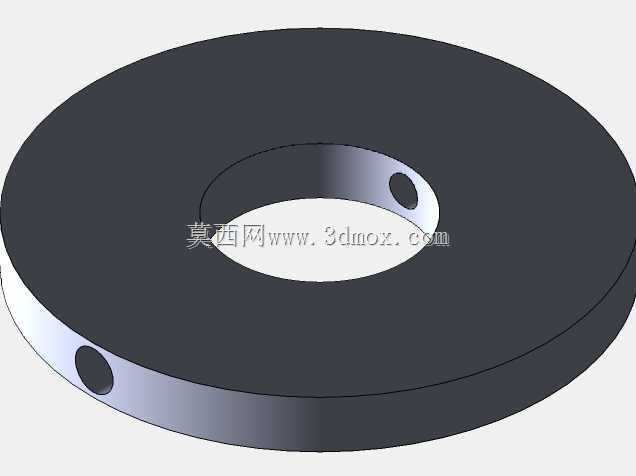

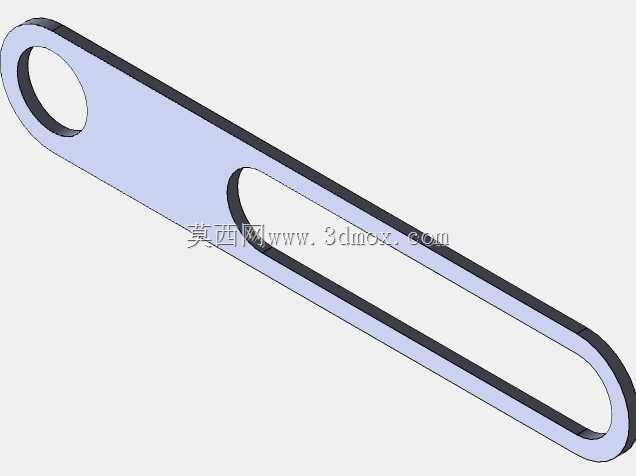

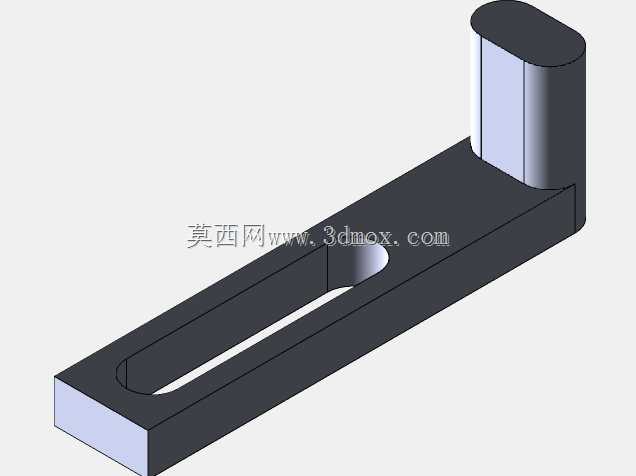

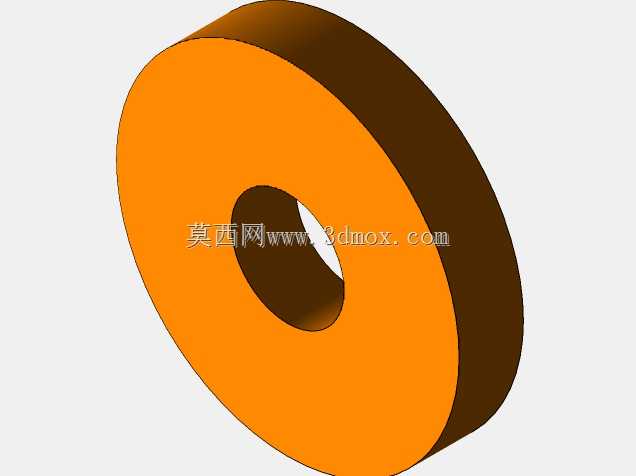

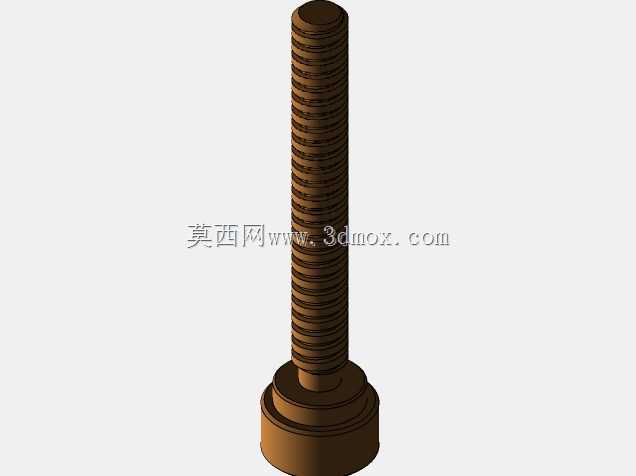

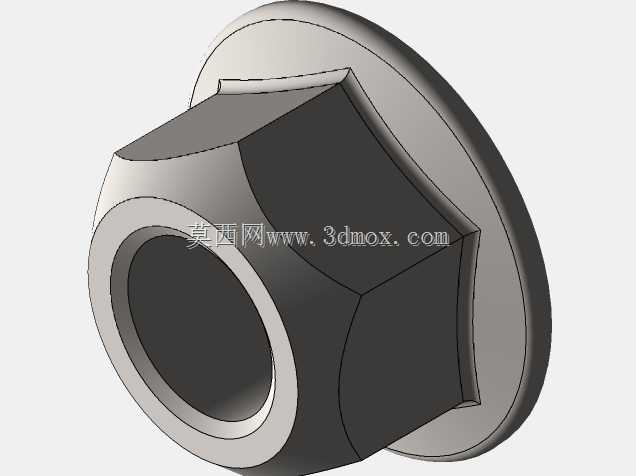

安装边界方面，这款虎钳的底座为圆形结构，周边均匀布置了四个T型槽安装螺栓位，可以直接适配标准铣床、钻床工作台的T型槽规格，安装时通过T型螺栓将底座固定在工作台上，安装孔的位置公差控制在0.02mm以内，保证钳身安装后与工作台进给方向的平行度符合加工要求。钳身完全闭合时的整体高度、最大开口尺寸都适配常规中小型加工设备的行程范围，不会出现钳身过高导致加工行程不足的问题，回转底座的旋转中心与钳口中心重合，旋转角度调整时工件的中心位置偏移量极小，找正操作更便捷。

实际使用场景中，这款虎钳除了适配普通铣床、钻床的加工装夹，也可以安装在钳工工作台上用于零件的修配、划线工序，旋转底座的刻度可以辅助完成角度划线、角度磨削的装夹定位。针对异形零件的装夹，还可以在钳口板上加装定制的软钳口，根据零件外形铣出对应的夹持型面，实现异形零件的稳定装夹，拓展工装的适用范围。整体结构没有复杂的传动部件，日常维护只需要定期给丝杠、导轨配合面加注润滑脂，清理堆积的切屑即可，操作门槛低，适合车间一线加工人员快速上手使用，稳定的夹持性能也能减少加工过程中因装夹失效导致的零件报废、刀具崩损问题。
