螺杆传动式精密机用台虎钳结构设计

在机械加工、钳工装配、小型零件检测的作业场景里，台虎钳是工位上不可或缺的基础夹持工装，这款螺杆传动式机用虎钳的结构设计，完全围绕常规工位的夹持需求展开，没有冗余的花哨结构，每一处尺寸都贴合实际作业的使用边界。从实际应用来看，这类虎钳多安装在钳工台、小型钻铣床、台式攻丝机的工作台面上，用来固定待加工的金属坯料、小型装配组件，不管是錾削、锉修、钻孔攻丝，还是小零件的压装、尺寸检测，都能提供稳定的夹持力，避免工件在作业过程中出现位移、晃动，影响加工精度或者造成操作安全隐患。

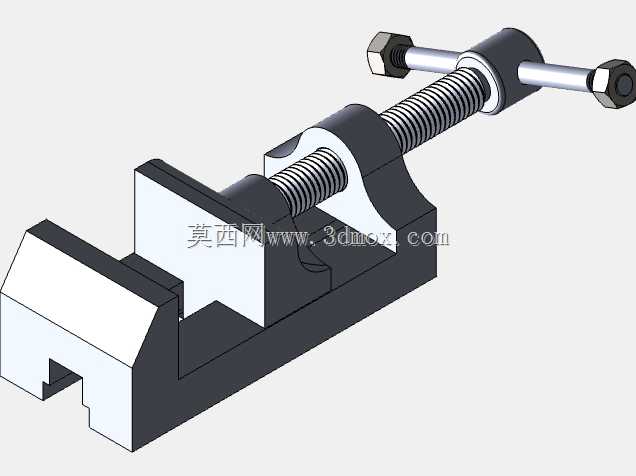

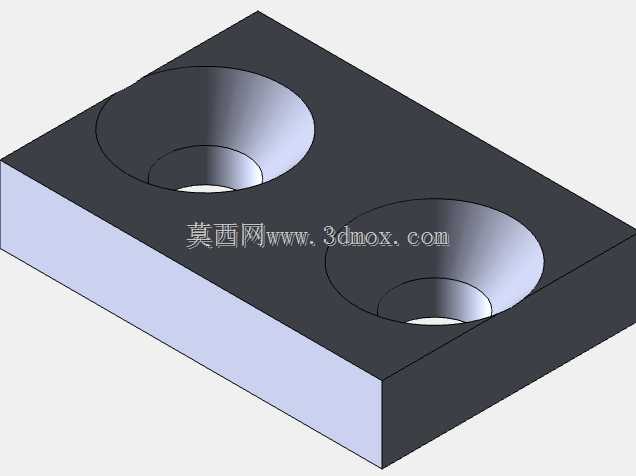

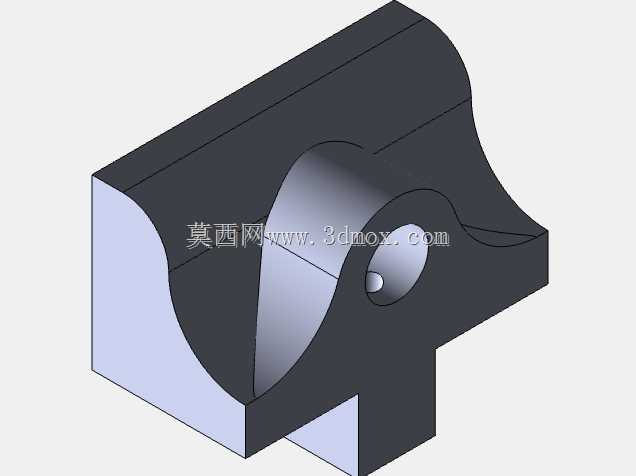

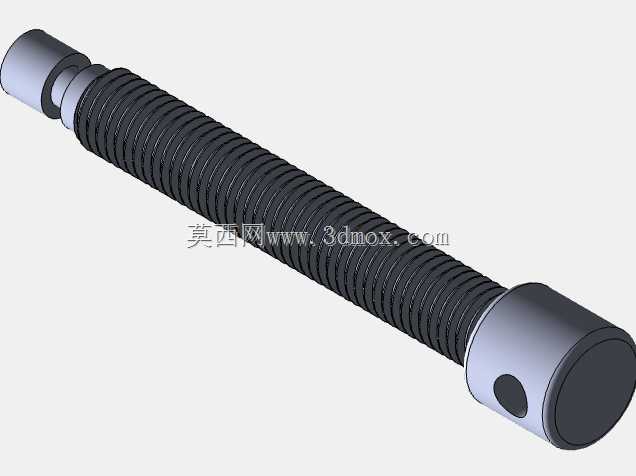

这款虎钳的核心传动采用梯形螺杆结构，螺杆两端通过轴肩与固定钳身配合，限制轴向窜动，转动端部的六角手柄就能带动活动钳身沿钳身的导轨面做直线往复运动，实现钳口的开合动作。梯形螺纹的选型本身就兼顾了传动效率和自锁性能，既不会因为操作时手柄转动费力影响夹持效率，也能在夹持工件后不会因为加工过程中的振动导致钳口松脱，保证夹持状态的稳定性。固定钳身和活动钳身的钳口位置都预留了钳口板的安装槽，配套的带齿纹钳口板通过沉头螺丝固定，磨损后可以单独更换，不需要整体报废钳身，降低长期使用的维护成本；齿纹的设计也能增加钳口和工件接触面的摩擦力，针对表面粗糙度较高的毛坯件，能有效避免夹持打滑，要是夹持表面精度要求高的精加工零件，也可以更换铜质或者尼龙材质的软钳口，避免夹伤工件表面。

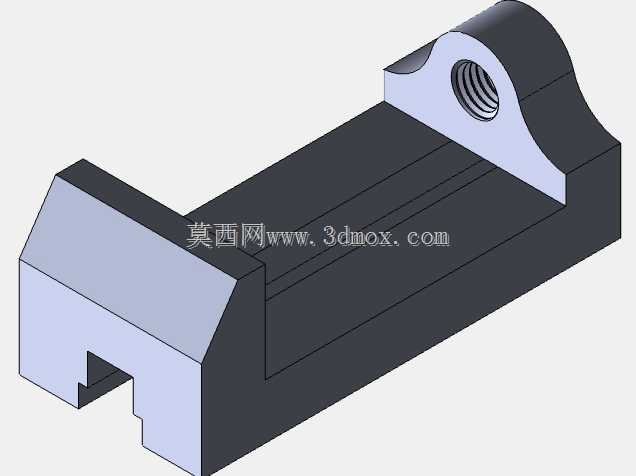

从安装边界来看，虎钳底座采用整体式铸铁结构，底部设计了和工作台T型槽匹配的安装凸台，整体安装尺寸适配常规宽度的钳工工作台，不需要额外改造工作台面就能完成固定；钳身的导轨面采用矩形导轨结构，配合间隙可以通过侧边的调节塞铁调整，长期使用出现磨损后，只需要调整塞铁的压紧螺丝就能恢复导轨的配合精度，不会因为导轨间隙过大导致活动钳身上翘、夹持错位。整体开合行程覆盖了常规小型零件的夹持尺寸范围，钳口的最大张开量满足日常钳工、小型机加工的绝大多数工件夹持需求，钳身高度设计也符合人体工程学的操作高度，操作人员站在工位前操作时，手臂自然下垂就能转动手柄完成夹持动作，不需要过度弯腰或者抬臂，长时间作业也不容易产生疲劳。

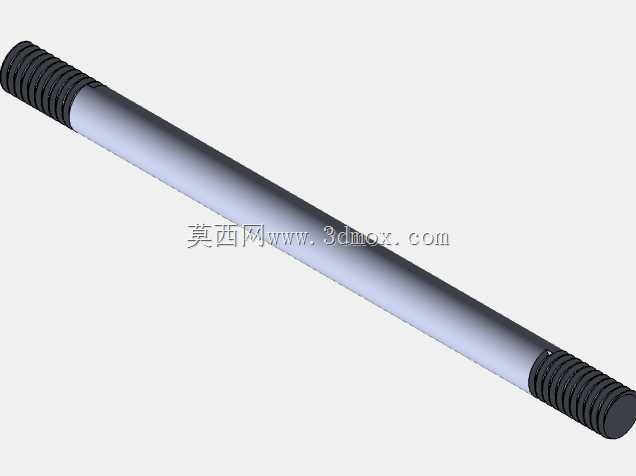

设计过程中没有追求过大的夹持行程或者过高的夹持力，而是平衡了整体重量、操作便利性和结构刚性，整体铸件的壁厚经过核算，在保证夹持时钳身不会发生形变的前提下，尽可能控制整体重量，方便单人完成搬运、安装调整；螺杆的直径选型也经过受力校核，在满行程夹持时，螺杆的弯曲变形量控制在允许范围内，不会因为夹紧力过大导致螺杆弯曲，影响传动顺畅度。固定钳身和底座为一体化铸造成型，避免了装配式底座可能出现的连接松动问题，整体刚性更好，在承受较大的敲击、钻削轴向力时，不会出现钳身偏移的问题。手柄的长度也经过优化，既保证操作人员转动手柄时能通过杠杆力获得足够的夹紧力，也不会因为手柄过长导致操作时容易磕碰周边的工具、量具，端部的六角头设计，在需要更大夹紧力的时候，还可以借助套筒辅助加力，适配不同夹持场景的力度需求。

在实际的三维建模过程中，所有配合面都按照实际加工的公差要求预留了配合间隙，导轨面、螺杆螺纹、轴孔配合的位置都还原了真实的装配关系，不管是用来做工装选型的参考，还是作为机械结构教学的演示模型，都能清晰展示螺杆式虎钳的传动原理和装配逻辑；各个零件的拆分也完全符合实际加工的工艺顺序，从铸件毛坯到机加工面的选择，再到标准件的选用，都遵循通用机械加工的工艺规范，没有出现无法加工的不合理结构。
