方形壳体内置法兰式阀块结构设计

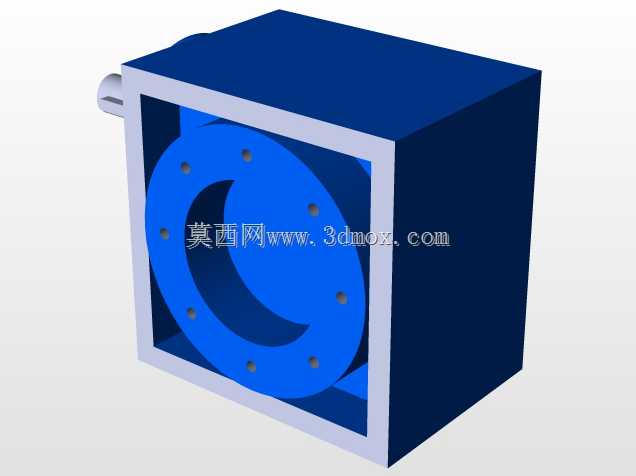

　　在流体输送控制系统的现场安装场景中，这类集成式阀块结构常被用作管路分支、介质通断调节的核心承载部件，区别于传统分散式阀组的拼接安装形式，该结构将流道集成在封闭壳体内，大幅减少了外接管路的接头数量，降低了介质泄漏的风险点，尤其适用于安装空间紧凑、管路排布密集的化工流体输送、液压动力单元集成、小型水处理设备的管路排布场景。从结构功能来看，外部方形壳体承担整体安装定位与防护作用，侧面伸出的轴状结构为阀杆安装位，用于外接执行机构实现流道的通断或开度调节，内置的蓝色法兰式流道组件为核心过流部件，法兰端面均匀分布的安装孔用于对接外接管路，孔位的排布公差直接决定管路对接后的密封性能，设计时需严格匹配对应通径管路的法兰安装尺寸标准，避免现场安装时出现孔位错位、密封面压合不均的问题。

　　设计过程中首先要确定核心过流通径，根据目标应用场景的额定流量、介质压力参数反推流道的最小通径尺寸，避免通径过小造成流阻过大、介质输送能耗升高，或是通径过大导致整体结构冗余、占用不必要的安装空间。方形外壳的壁厚设计需要结合额定工作压力做强度校核，若应用在高压液压系统场景，壳体材质需选用锻件或高强度铸钢，若应用在低压给排水、常规气动系统场景，可选用铝合金或工程塑料材质降低整体重量。内置法兰组件与外壳的配合采用嵌套式定位结构，装配时法兰端面与外壳内部的定位台阶贴合，保证流道的同轴度，避免流道错位造成的介质紊流、局部压损过大问题。

　　安装边界方面，整体方形结构的外轮廓为规则立方体，安装时可直接贴合设备安装面板做嵌入式固定，侧面阀杆的伸出长度需要匹配所配执行机构的安装尺寸，预留足够的操作或执行器安装空间，避免执行机构安装后与周边设备产生干涉；法兰端面的安装孔中心圆直径、螺栓孔规格需要与对接管路的法兰标准完全匹配，密封槽的尺寸、深度需根据所选密封件的压缩量设计，保证额定压力下的密封可靠性。实际应用中这类结构还可根据需求拓展流道数量，在同一壳体内集成多路通断控制，进一步压缩阀组的整体占用空间，减少设备内部的管路排布工作量，相比传统管式阀组，集成式结构的流道压力损失更小，响应速度更快，在紧凑型液压站、小型流体控制设备、实验室流体管路系统中都有广泛的应用空间。

　　设计建模时需要重点关注内部流道的圆角过渡，避免流道直角转弯处产生介质滞留、压力冲击的问题，同时壳体的外部安装面需要预留固定螺栓的安装孔位，孔位的排布需要考虑安装时的操作空间，避免螺栓装配时与周边结构产生工具干涉。
