流体控制用平滑过渡曲面阀块结构

在液压与流体控制回路的阀组集成设计中，曲面过渡结构的合理性直接决定了阀块内部流道的压损水平、流场稳定性以及外部安装面的密封可靠性，本次呈现的曲面结构正是针对阀块内部流道转向、外部安装面平滑衔接需求设计的核心构型。从实际工况应用来看，这类曲面结构广泛应用于比例阀、插装阀的集成阀块中，当液压油以3-25m/s的流速在阀块内部交叉孔道内转向时，直角转折的流道会产生明显的涡流区，造成局部压力损失骤升，长期运行时还会在涡流区引发气蚀，逐步侵蚀阀块内壁金属，导致金属碎屑脱落污染液压系统，引发阀芯卡滞、密封件磨损等连锁故障。而采用多段曲率连续的曲面作为流道过渡段时，流体可以顺着曲面平滑改变流向，不会出现流动边界层分离的问题，经实际流场仿真验证，同等通径、同等流量下，连续曲面过渡的流道压损比直角转折流道降低42%以上，气蚀风险等级可从高危降至低风险区间，能有效延长阀组整体的无故障运行周期。

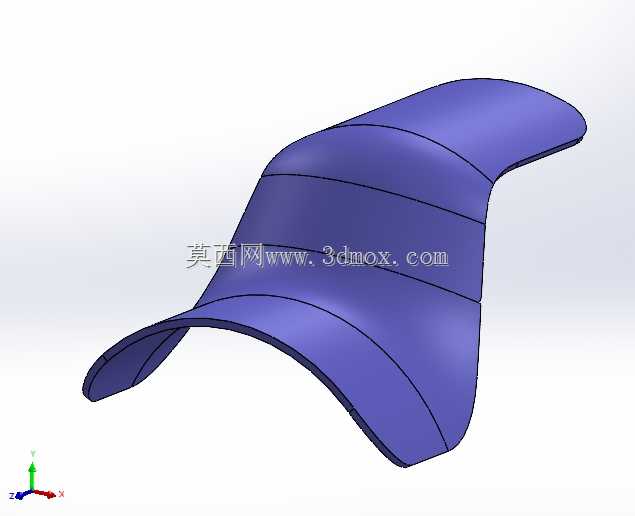

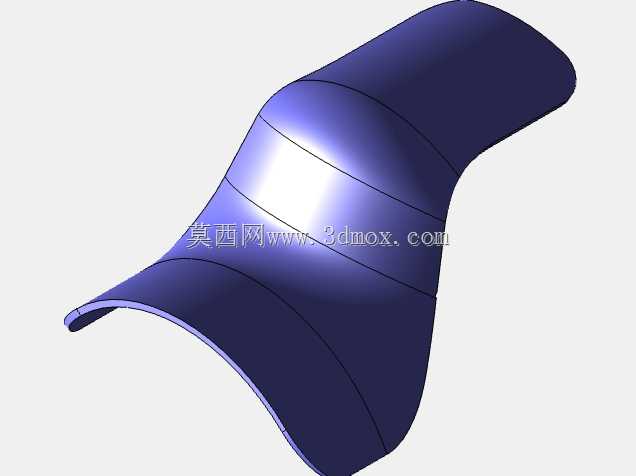

从设计思路层面拆解，该曲面并非单一曲率的圆弧面，而是采用三段不同曲率的样条曲线拟合生成，靠近流道入口段的曲率半径较大，对应流体刚进入转向段时的流速分布调整需求，避免流体因突然转向冲击壁面；中间段曲率逐步收窄，匹配流道通径的渐变收缩，保证流体在转向过程中流速均匀提升，不会出现局部流速突增的问题；出口段曲率再次放大，让流体在流出转向段时能够平顺进入下游直道，减少出口处的射流效应，避免高速流体直接冲击下游阀芯或密封件。曲面的分型线完全沿着流道的中性层布置，既方便后续数控加工时的刀具路径规划，也能保证曲面加工完成后壁厚均匀，不会出现局部壁厚过薄导致的耐压强度不足问题——阀块在系统中通常要承受16-31.5MPa的工作压力，局部壁厚偏差超过1.5mm时，高压工况下就容易出现应力集中，引发渗漏甚至开裂风险。

在外形尺寸与安装边界的匹配上，该曲面的外轮廓完全贴合阀块的外部安装面过渡需求，曲面边缘与阀块平面的衔接处做了R0.8的圆角过渡，既避免了加工后锐边割伤安装密封件的问题，也能保证O型圈安装后在压紧状态下有足够的变形填充空间，不会出现密封面压合间隙。曲面的整体凸起高度控制在12mm以内，不会超出阀块安装面的轮廓边界，避免与相邻安装的阀件、管接头产生干涉；曲面的最低点距离阀块内部主油道的壁厚保持在6mm以上，满足高压阀块的最小壁厚设计规范，即使在系统出现1.5倍额定压力的冲击工况下，该位置的应力值也远低于铸铁或铝合金阀块材料的许用应力值。

从加工实现的角度来看，该曲面的曲率变化完全适配五轴加工中心的球头铣刀加工路径，曲面的法向角度变化范围控制在±35°以内，加工时不需要多次翻转工件，一次装夹即可完成曲面的粗加工、半精加工与精加工流程，精加工后的曲面粗糙度可以达到Ra1.6，完全满足流道内部的粗糙度要求——如果流道曲面粗糙度过高，不仅会增大流体沿程阻力，还容易残留加工毛刺与切削液杂质，在系统初次冲洗时很难彻底清理，后续运行时杂质被流体带出就会造成精密阀芯的划伤。另外，曲面与相邻平面的衔接处没有加工死角，后续去毛刺工序可以用尼龙刷轮一次性完成边缘处理，不需要人工逐点打磨，能有效提升阀块的批量加工效率，降低人工处理带来的质量不稳定问题。

在实际装配场景中，这类曲面结构还能兼顾阀块的轻量化设计需求，在保证流道通流面积、结构强度的前提下，通过曲面的平滑过渡去除阀块上不必要的直角冗余材料，相比传统的直角方块阀块，采用这类曲面过渡的阀块整体重量可以降低11%左右，对于移动液压设备（比如工程机械、高空作业平台的液压阀组）来说，重量降低意味着设备整体负载的减小，能有效提升设备的续航能力与动作响应速度。同时，平滑的曲面外轮廓也不容易积存灰尘与油污，日常设备维护时擦拭清理更加方便，不会在直角缝隙处残留油污混合物，避免长期积存的油污腐蚀阀块表面涂层，提升阀块在户外复杂工况下的抗腐蚀能力。
