工业板材高速剪切加工设备结构

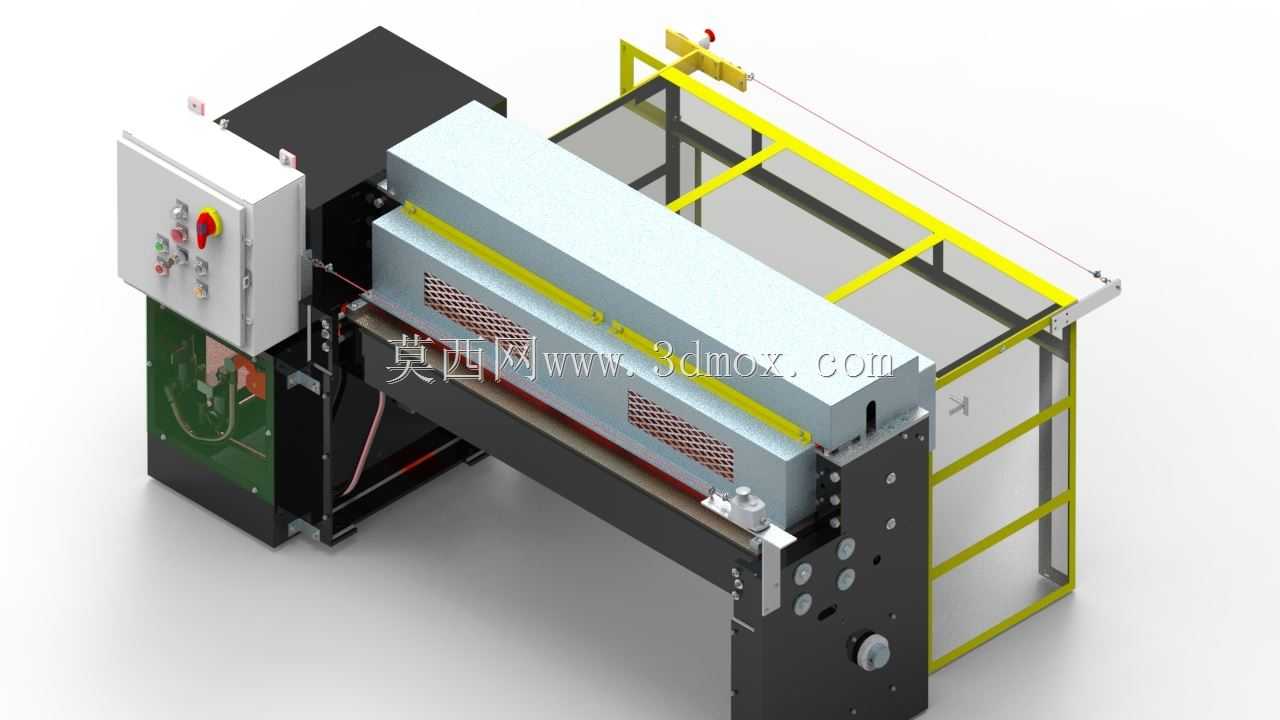

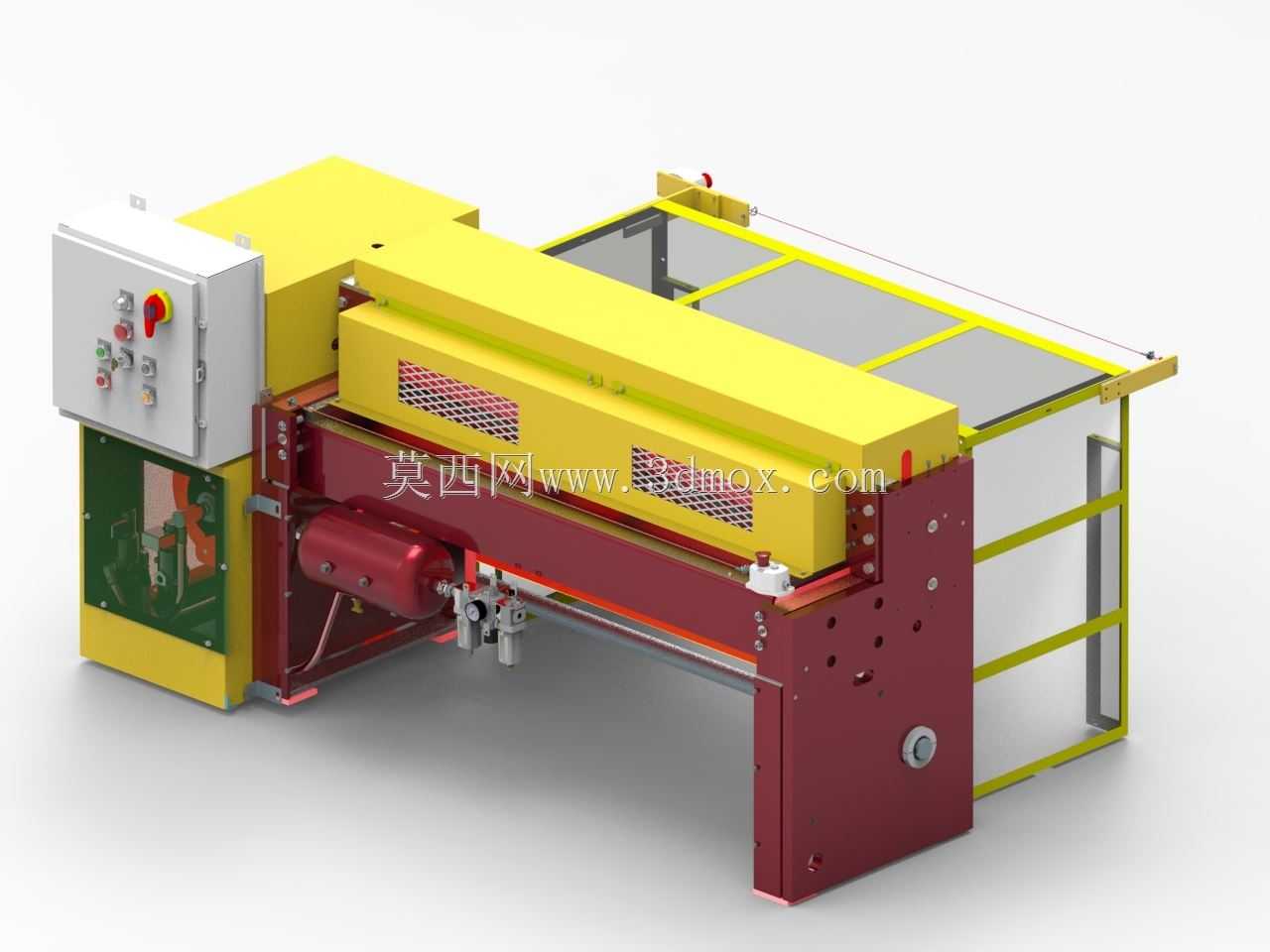

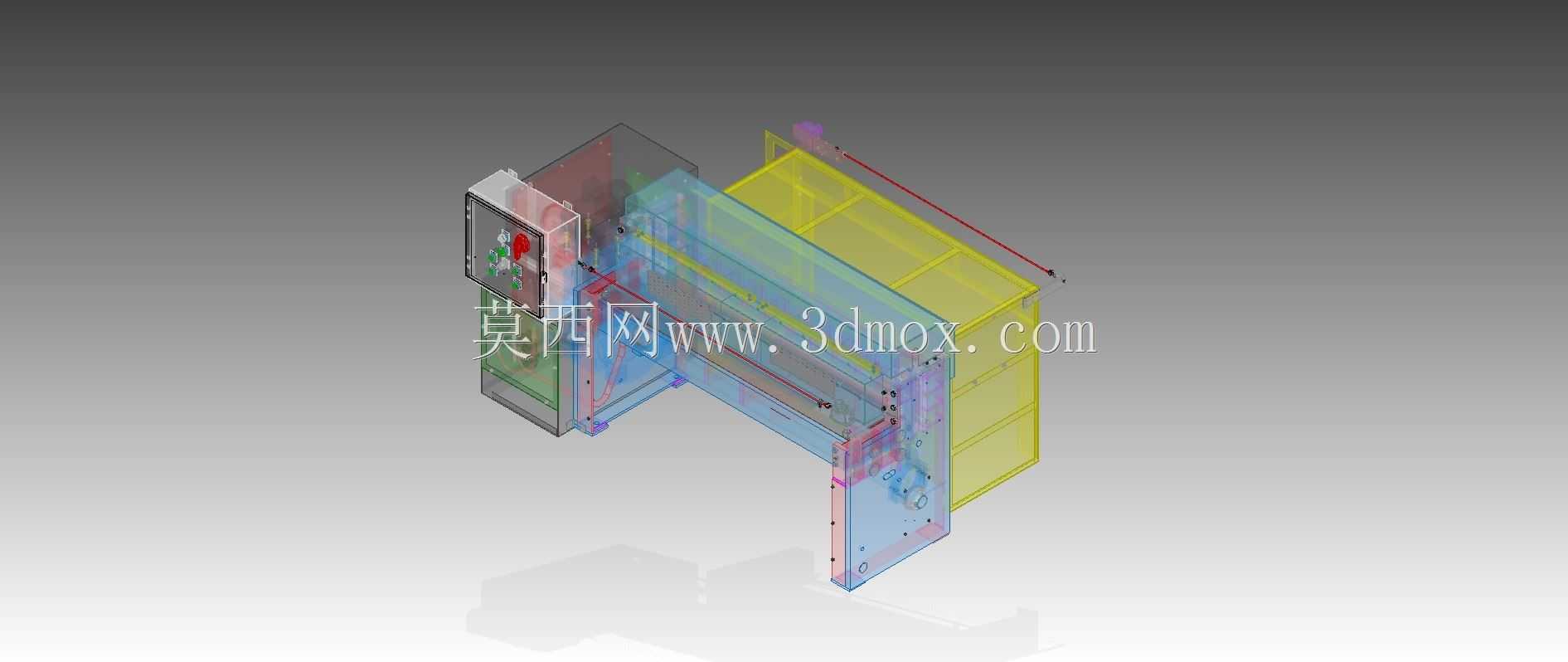

　　从设备的整体布局来看，左侧集成的电气控制舱采用独立壁挂式安装结构，舱体上布置有急停按钮、功能旋钮、状态指示灯，所有操作元件的安装高度符合人体工程学要求，操作人员站在设备进料侧即可完成所有常规操作，控制舱内部预留了充足的走线空间，强弱电走线采用分层隔离设计，避免动力线路对控制信号产生电磁干扰，舱门设置有密封胶条，可阻挡车间内的金属粉尘进入舱体内部，降低电气元件的故障概率。设备的裁切执行单元采用整体式焊接机架，机架经过去应力退火处理，长期承受裁切冲击载荷也不会出现结构变形，保证裁切刃口的间隙长期稳定，刃口间隙可根据不同板材的厚度进行微调，调整机构采用螺杆式微调结构，调整精度可达0.02mm，可有效避免裁切过程中出现毛刺、扯裂等裁切缺陷。在钣金加工、金属卷材分切、五金制品批量下料的生产场景中，这类高速剪切设备是产线前端的核心裁切单元，承担着定长裁切、齐边修边、批量坯料制备的核心工序，区别于普通手动剪板机低速、裁切精度依赖人工操作的特性，该设备的结构设计完全匹配连续化生产的节拍要求，可适配冷轧钢板、镀锌板、薄铝板等多种常用金属板材的裁切作业，裁切后的坯料可直接进入冲压、折弯、焊接等后续工序，无需额外修边处理。

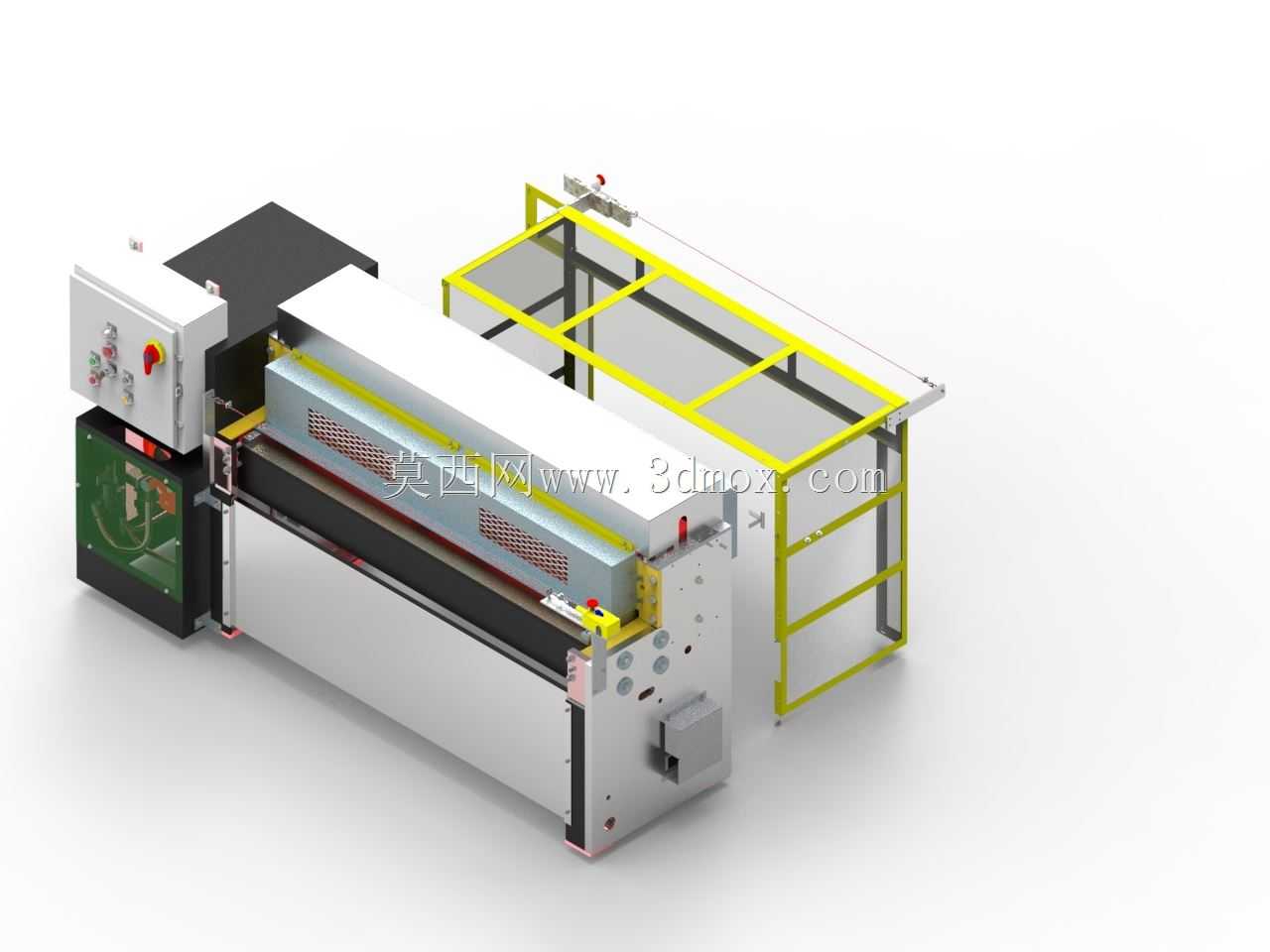

　　设备右侧的黄色防护栏采用可拆卸式框架结构，防护栏与设备运动部件之间预留了足够的安全距离，符合机械设备安全防护的距离要求，防护栏上可根据需求安装安全光栅，一旦有人员肢体进入危险区域，设备会立即触发停机保护，避免安全事故发生。进料侧设置有定位靠尺，靠尺的平直度经过校准，可保证板材进料时的定位精度，配合设备内部的送料辊组，可实现不同长度坯料的定长裁切，送料辊组表面做滚花处理，增大与板材表面的摩擦力，避免送料过程中出现打滑导致的长度误差。设备的出料侧设置有承托托架，裁切完成的坯料可顺着托架滑落到集料台，不会因为自由坠落出现板材变形或者边角磕碰。

　　从安装边界来看，该设备的整体占地尺寸适配常规中小型机加工车间的布局要求，设备底部设置有可调式地脚螺栓，可在不平整的车间地面上调整设备水平度，无需额外制作复杂的安装基础，接通三相动力电源与压缩空气气源即可投入使用，设备的维护点全部布置在设备外侧，日常的刃口打磨、润滑保养、易损件更换都不需要拆解设备主体结构，可大幅降低日常维护的时间成本。在设计思路上，该设备没有采用复杂的非标结构，大部分通用零部件都采用行业标准件，比如传动轴承、紧固件、密封件都可在常规五金渠道采购，降低了设备后期的运维成本，整体结构的受力路径经过优化，裁切时的冲击力直接通过机架传导到地面，不会让其他辅助部件承受额外的冲击载荷，延长了整体的使用寿命。

　　针对高速运行的需求，设备的传动部件全部采用稀油润滑，润滑系统设置有独立的油位观察窗，可随时查看润滑油的状态，避免缺油导致的传动部件磨损。设备的外壳护罩采用拼装式结构，不同位置的护罩都设置有快速拆装的卡扣，检修时不需要借助额外工具即可拆下对应位置的护罩，接触到内部的传动与执行部件。在实际生产应用中，这类设备可单独作为下料工位使用，也可与开卷机、校平机、码垛机构组成完整的卷材开卷裁切生产线，实现从金属卷材到定尺坯料的全自动化加工，单台设备的裁切效率可匹配3-5台冲压设备的坯料需求，大幅降低下料环节的人工投入，同时裁切精度的一致性远高于人工操作的普通剪板设备，可减少后续工序的调整时间，提升整体产线的生产效率。
