Sherline小型车床尾座逆向结构设计

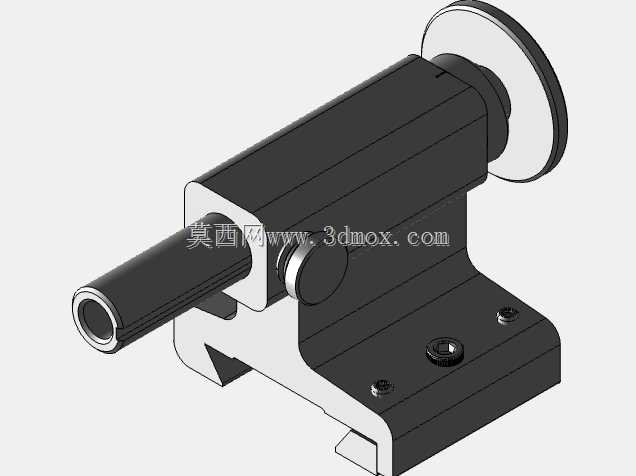

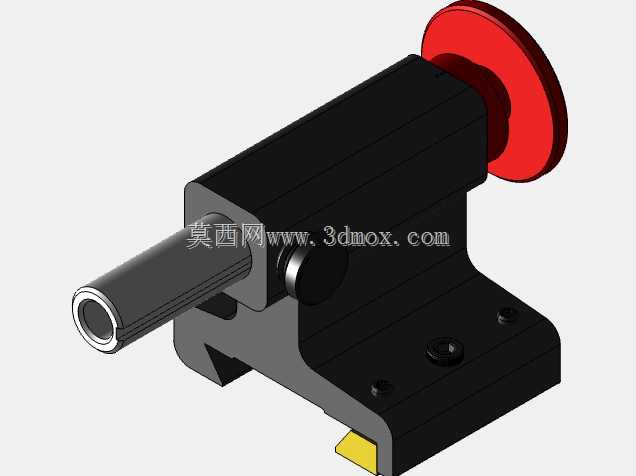

　　在小型精密零件加工场景中，台式仪表车床是小批量试制、教学实训、DIY工坊里的核心加工设备，尾座作为车床核心配套部件，承担着长轴类零件顶持、中心钻定位、钻孔铰孔辅助支撑的关键作用，直接影响细长轴类工件的加工刚性与同轴度精度。这款针对Sherline系列小型车床设计的尾座结构，完全适配该系列车床的床身安装接口，底座采用与床身导轨匹配的定位结构，通过底部锁紧机构可沿床身导轨方向自由调整位置，适配不同长度工件的装夹需求，底座上的安装锁紧槽完全匹配原厂床身的T型槽尺寸，无需额外改装即可直接安装固定。尾座的核心功能部件包含可轴向伸缩的顶持套筒、手轮驱动进给机构、套筒锁紧机构三个核心部分，套筒前端采用标准莫氏锥孔设计，可适配标准活顶尖、死顶尖、钻头夹头、中心钻等常用工装附件，满足不同加工工序的使用需求；手轮与套筒之间采用丝杠螺母传动结构，转动手轮即可驱动套筒沿轴向平稳进给，进给行程覆盖小型零件加工的常规顶持与钻孔深度需求，当套筒调整到目标位置后，侧面的锁紧手柄可将套筒完全锁死，避免加工过程中出现套筒窜动导致的工件位移或加工振纹。

　　从结构设计细节来看，整个尾座的主体采用箱式结构设计，在保证整体刚性的前提下尽可能压缩了整体体积，适配小型车床紧凑的安装空间，手轮采用大直径圆盘式设计，转动时操作力更小，进给微调的手感更顺滑，方便操作人员精准控制顶持力度，避免顶持力过大导致细长工件弯曲变形，也能防止顶持力不足导致工件加工时飞出的安全隐患。在逆向建模的过程中，所有安装配合尺寸均通过实际测量原厂实物获得，导轨配合面的尺寸公差按照小间隙配合的要求做了适配，保证尾座在床身上滑动顺畅无卡滞，同时不会出现过大的配合间隙导致顶持时尾座偏移；套筒与主体孔的配合采用间隙配合精度等级，保证套筒伸缩顺滑无卡顿，同时径向跳动量控制在小型车床加工允许的精度范围内，满足常规小型零件的加工精度要求。

　　针对尾座的实际使用场景，结构设计上充分考虑了日常操作的便利性，锁紧手柄的操作位置设置在机身侧面，操作人员在装夹工件时无需弯腰或过度探身即可完成锁紧操作，手轮的位置也符合小型车床操作时的人体工学姿态，长时间操作也不易产生疲劳。在加工适配性上，这款尾座不仅可以完成常规的轴类零件顶持作业，更换前端附件后还可完成在工件端面钻中心孔、钻孔、铰孔、攻丝等工序，对于小型车床的加工能力拓展有明显的帮助，尤其是在加工长度超过卡盘悬伸允许范围的细长轴类零件时，尾座的支撑可以大幅降低工件的切削振颤，提升加工表面质量，同时减少工件因为悬臂过长被切削力顶弯的概率。

　　从安装边界来看，尾座整体的宽度、高度尺寸完全适配Sherline车床的床身安装空间，安装后不会与刀架、溜板的运动轨迹产生干涉，尾座在床身上的可移动范围覆盖了该型号车床的最大加工长度区间，可满足该设备标称最大加工长度内所有工件的顶持需求。尾座底部的定位键结构与床身导轨的配合精度，直接决定了顶持的同轴度，建模过程中对该配合面的形位公差做了重点还原，保证套筒轴线与车床主轴轴线的同轴度误差控制在合理范围内，避免顶持工件时出现别劲、工件弯曲的问题。对于小型车床的使用者来说，这类尾座属于易损耗的配套部件，长期使用后会出现套筒磨损、丝杠间隙过大、锁紧失效等问题，精准的三维模型可以帮助使用者快速完成备件的测绘加工，也可以根据自身的使用需求对尾座结构做个性化改装，比如加装刻度环实现定深进给、改装快换机构实现顶尖的快速更换、加装微调机构实现更小进给量的精准调节，拓展原有设备的使用场景。
