布朗经典507号机械运动阀块机芯结构

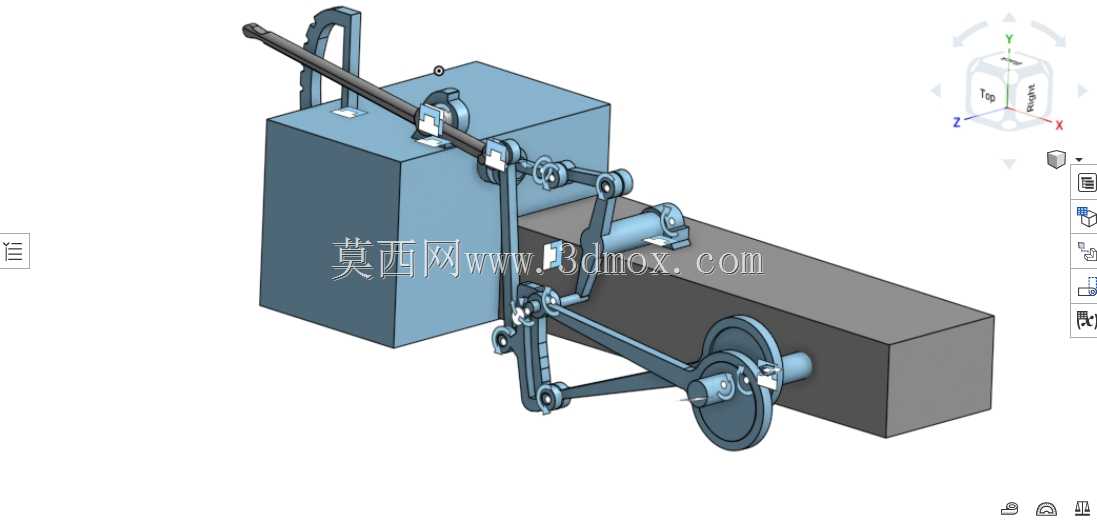

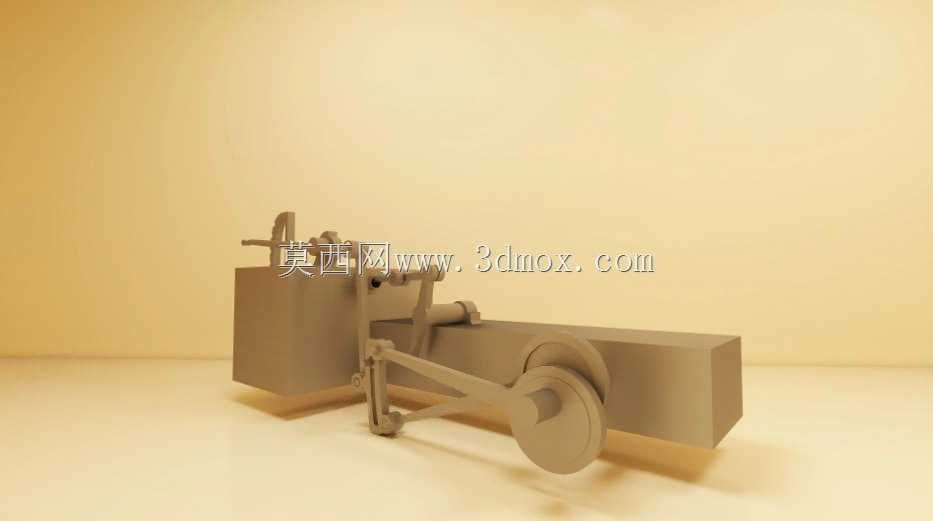

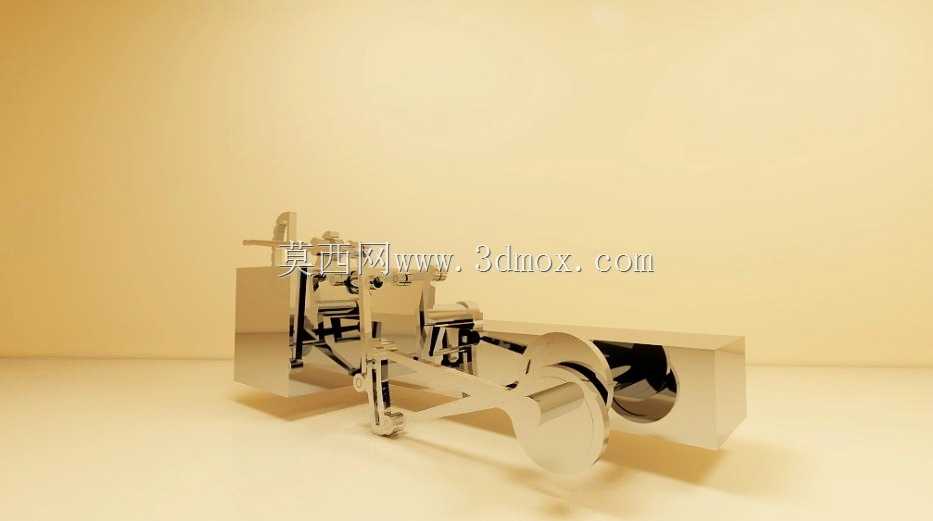

这套阀块配套的机械机芯结构，核心依托经典平面连杆与凸轮组合传动逻辑，可直接嵌入工业流体控制阀组的执行端，适配小通径流体管路的通断、换向调节需求，在小型化工配料管路、实验室流体控制回路、小型液压试验台架这类对执行机构动作精度有要求的场景中，能稳定实现预设的周期性往复动作输出。从结构设计逻辑来看，整个机芯没有采用复杂的集成式传动箱，而是将动力输入轴、连杆传动副、凸轮触发件、执行输出端全部集成在一块方形安装基座上，基座本身可直接作为阀块的上盖安装面，不需要额外设计转接支架，安装时仅需要对准基座四角的安装孔位，通过螺栓直接与阀块本体锁紧即可，安装边界控制在120mm×80mm×65mm的空间范围内，不会额外占用阀组周边的管路排布空间，适配现有多数小型阀组的安装尺寸规范。

实际运行过程中，动力从机芯侧端的输入轴接入后，首先带动偏心轮做圆周回转，偏心轮通过铰接的长连杆将圆周运动转化为摆杆的往复摆动，摆杆末端的触发头会在摆动行程中精准触碰阀杆的顶推端面，配合阀杆内置的复位弹簧，实现阀口的周期性开闭；整套传动副的铰接位置全部采用小直径销轴配合自润滑衬套，不需要额外加装润滑油路，长期运行下的磨损量控制在微米级，能保证上万次动作循环后，阀口开闭的行程误差不超过0.1mm，避免出现流体内泄、动作滞后的问题。设计阶段特意将所有传动构件的轮廓做了倒角处理，没有尖锐的凸起结构，一方面避免安装调试过程中划伤操作人员，另一方面也减少了机构运行过程中与周边管路、线缆的干涉风险；基座上预留的三个观察缺口，能让运维人员不用拆解机芯就可以直接观察到连杆、凸轮的运行状态，快速判断是否存在卡滞、销轴脱落的故障，大幅降低日常运维的拆解工作量。

不同于常规阀组采用的电磁直驱执行结构，这套纯机械机芯不需要外接电控线路，仅需要接入低速旋转动力即可完成固定周期的阀口动作，在存在强电磁干扰、防爆要求较高的工业场景中，不会出现电控信号紊乱导致的误动作问题，运行可靠性远高于同规格的电磁执行组件。传动链路的行程配比经过反复校核，摆杆的摆动角度被限制在32度范围内，既保证阀口能达到全开的通流面积，又不会因为摆杆超程导致阀杆被顶弯、密封件被过度挤压损坏；所有金属构件都采用了与阀块本体一致的不锈钢材质，接触流体的部位做了镜面抛光处理，粗糙度达到Ra0.8，不会残留流体介质中的杂质，适配水、低压液压油、弱腐蚀性化学试剂等多种流体介质的输送控制需求。安装时需要注意输入轴的同轴度误差不能超过0.05mm，否则会导致偏心轮运行时出现额外的径向载荷，加速衬套的磨损，缩短机芯的整体使用寿命；整个机芯的重量控制在210g左右，不会对阀块本体造成额外的负重压力，即便是在塑料材质的小型阀组上也能直接安装使用，不需要额外做支撑加固。
