推式执行MИC-6200电磁驱动阀块结构

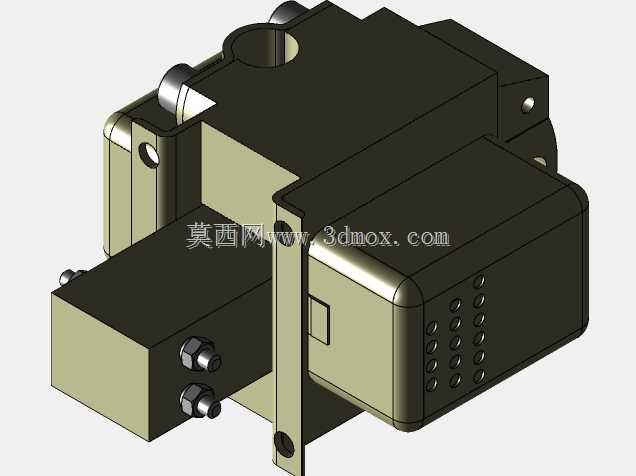

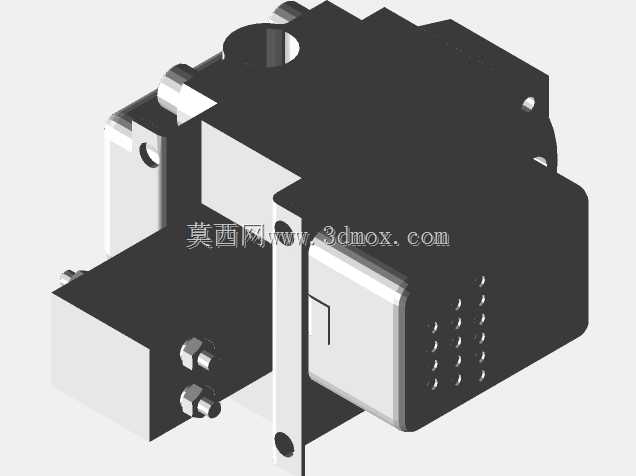

　　在工业流体控制回路里，这类推式执行的电磁驱动阀块，常被集成在气动、液压控制支路的终端位置，承担小通径管路的通断、流向切换执行功能，相比旋转式电磁执行元件，直推式结构的动作行程更短，响应速度更快，适合需要高频次快速启闭的工位，比如轻工灌装线的气路切换、小型液压站的支路控制、试验台架的介质通断控制场景，都能看到同结构元件的应用。从结构设计逻辑来看，这个阀块的电磁驱动部分与阀体流道部分做了一体化集成设计，没有额外的转接安装板，减少了外接管路的泄漏点，驱动端的线圈模块做了封闭式壳体封装，侧面预留的多组散热凹点，是为了在连续通电工况下增加壳体与空气的接触面积，降低线圈温升，避免长时间工作出现过热退磁的问题。

　　伸出端的两个同轴螺纹接头，是介质进出的连接接口，接口采用标准外螺纹设计，可直接对接硬管或带内螺纹的软管接头，不需要额外配置转换接头，安装时的管路对接效率更高。安装固定部分采用侧装式支架结构，支架上预留的两个安装孔位，可通过螺栓直接固定在设备的安装面板或集成阀岛的基板上，安装孔的间距符合常规小通径电磁阀的安装尺寸规范，可直接替换同规格的老式推式电磁阀，不需要重新加工安装孔位，适配现有设备的改造需求。从外形边界来看，整个元件的主体呈阶梯式方块结构，线圈部分的壳体做了圆角过渡处理，避免安装维护时尖锐边角划伤操作人员，驱动推杆的伸出方向与介质接口方向垂直，这种布局可以让管路走线与安装固定面处于不同平面，避免管路与安装螺栓出现空间干涉。

　　设计时特意将电磁线圈的接线端设置在壳体侧上方位置，接线时不需要拆除周边的管路或固定件，直接在侧方就能完成接线端子的连接，后期维护更换线圈时，也只需要拆除线圈部分的固定螺丝，不需要拆解整个阀块的流道部分，大幅降低维护时的介质泄漏风险。流道部分的内部通路做了等径设计，避免通径突变造成的介质压力损失，推式阀芯的密封面采用平面密封结构，相比锥面密封，平面密封的抗杂质卡滞能力更强，在介质清洁度不高的工况下，也能保证可靠的密封性能，不会因为微小颗粒卡在密封面位置出现内泄漏。壳体的材质选用了硬质铝合金做表面氧化处理，在保证结构强度的前提下降低了整体重量，同时氧化层可以抵御常规工业环境下的潮气、弱腐蚀介质的侵蚀，延长元件的使用寿命。

　　在实际选型匹配时，需要注意该阀块的推杆行程与驱动推力参数，匹配对应阀芯的复位弹簧刚度，避免出现推力不足无法推动阀芯换向，或者行程过大造成密封面过度挤压磨损的问题，安装时要保证推杆的运动方向与阀芯的运动方向同轴，避免侧向力造成推杆卡滞，影响动作可靠性。
