紧凑型法兰型定位销用衬套结构设计

在工装夹具、精密装配工位以及非标自动化设备的定位环节，定位销的配合精度直接决定了工件重复装夹的一致性，而配套衬套的结构合理性，会直接影响定位销的磨损速率、拆装便捷性以及整体定位刚性。这款紧凑型切边法兰定位销衬套，就是针对安装空间受限、定位精度要求较高的工位开发的配套导向零件，区别于常规圆形法兰衬套，切边法兰的结构设计能在保证安装固定强度的前提下，缩小法兰部分的占用空间，适配密集排布的定位点位，避免相邻定位组件出现安装干涉。

从实际使用场景来看，这类衬套常应用在汽车焊装夹具的定位单元、精密检测工装的工件定位基座、3C产品组装治具的销钉导向位置，在需要频繁插拔定位销的工位，衬套作为易损消耗件，能避免基座本体的配合孔被反复磨损，后期维护仅需更换衬套即可恢复定位精度，大幅降低基座的返修成本。衬套的主体为空心圆柱结构，内孔与定位销采用小间隙滑动配合，配合公差通常根据定位精度等级选取H7/g6或者H7/h6区间，保证定位销插拔顺畅的同时，不会出现过大的径向晃动。

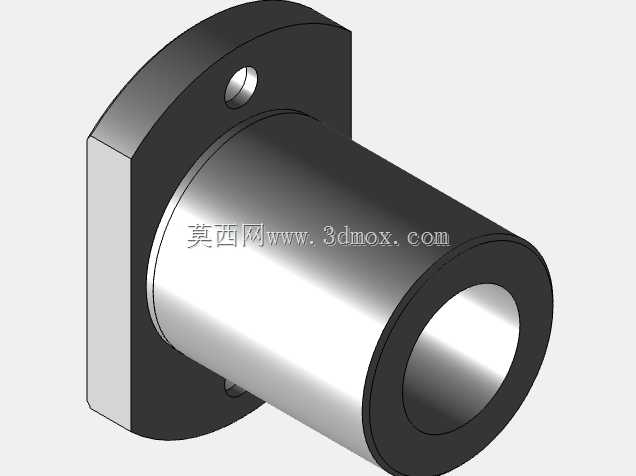

设计这款衬套时，首先要明确安装边界：法兰端的两个切边是平行结构，对应安装基座上的铣扁安装孔，安装后可以限制衬套自身的周向转动，避免长期插拔销钉过程中衬套跟转导致配合孔磨损；法兰端的两个安装孔为沉孔结构，采用内六角螺钉从法兰侧将衬套锁紧在基座上，沉孔设计可以保证螺钉头部不突出法兰端面，不会对工件放置造成干涉。衬套的圆柱段长度需要根据基座的安装板厚度匹配，通常圆柱段与基座安装孔采用过渡配合压装，再配合法兰端的螺钉锁紧，实现双重固定，即使在频繁插拔销钉的冲击载荷下，也不会出现衬套松动移位的问题。

从尺寸适配逻辑来看，紧凑型法兰的设计相比同规格圆形法兰，法兰外轮廓的对边尺寸更小，在多销钉密集排布的工装上，相邻衬套的法兰边不会出现重叠干涉，能有效压缩定位单元的整体排布空间。衬套的内孔经过精加工处理，表面粗糙度控制在Ra0.8以内，降低定位销插拔时的摩擦阻力，同时减少磨屑产生，避免磨屑进入配合间隙导致销钉卡滞。衬套的材质通常选用轴承钢或者高碳合金钢，经过淬火处理后表面硬度达到HRC58-62，具备优异的耐磨性能，能承受长期往复插拔的摩擦损耗，相比直接在基座上加工定位孔，衬套的使用寿命能提升5-8倍，且更换成本仅为基座返修成本的十分之一不到。

在实际选型应用中，需要注意衬套的法兰端面与圆柱段轴线的垂直度公差，这个形位公差会直接影响定位销安装后的垂直度，进而影响工件的定位精度，通常设计时会将这个垂直度公差控制在0.01mm以内，保证定位销装入后与安装基面保持垂直。另外切边法兰的两个平行边的对称度也需要严格控制，避免安装时法兰与基座的铣扁孔出现卡滞，或者安装后衬套出现偏斜。对于有防尘需求的工位，还可以在衬套的内孔外端加工倒角，方便安装防尘密封圈，避免加工碎屑、粉尘进入衬套内孔加剧磨损。

这类衬套的安装流程也相对简便，首先在基座上加工对应尺寸的安装孔与铣扁位，将衬套的圆柱段压入安装孔，对齐法兰上的沉孔与基座上的螺纹孔，锁紧内六角螺钉即可完成安装，后期更换时仅需拆下螺钉，拔出磨损的衬套，更换新件即可，不需要对基座进行二次加工，大幅缩短设备维护的停机时间。在一些需要快换定位销的工位，还可以在衬套侧壁加工钢珠锁紧结构的安装位，配合带锁紧槽的定位销实现快速插拔锁紧，拓展衬套的使用场景。
