车间设备用4端子无电压释放NVR开关结构

在小型木工、金工车间的台锯、车床、钻床这类由感应电机直接驱动的设备上，这类无电压释放开关是保障操作安全的核心部件，很多进口小型机床上原配的同规格开关采购成本高、供货周期长，做设备改造、备件替换时，精准还原结构的三维模型能大幅缩短测绘、出图的周期，避免现场反复核对尺寸带来的停机损失。

这个开关的核心功能是实现失压保护，也就是车间供电突然中断再恢复时，开关不会自行保持接通状态，必须操作人员手动重新按下启动按键才能给电机供电，从根源上避免设备意外启动引发的卷入、磕碰伤害，这也是车间移动式电动工具、固定式小型加工设备强制要求配置的安全部件。和普通的船型开关、按钮开关不同，这类NVR开关自带机械锁止与释放结构，不需要额外搭配接触器就能实现失压脱扣，结构紧凑，非常适合安装在小型设备的机身外壳上，不需要额外占用电控柜的安装空间。

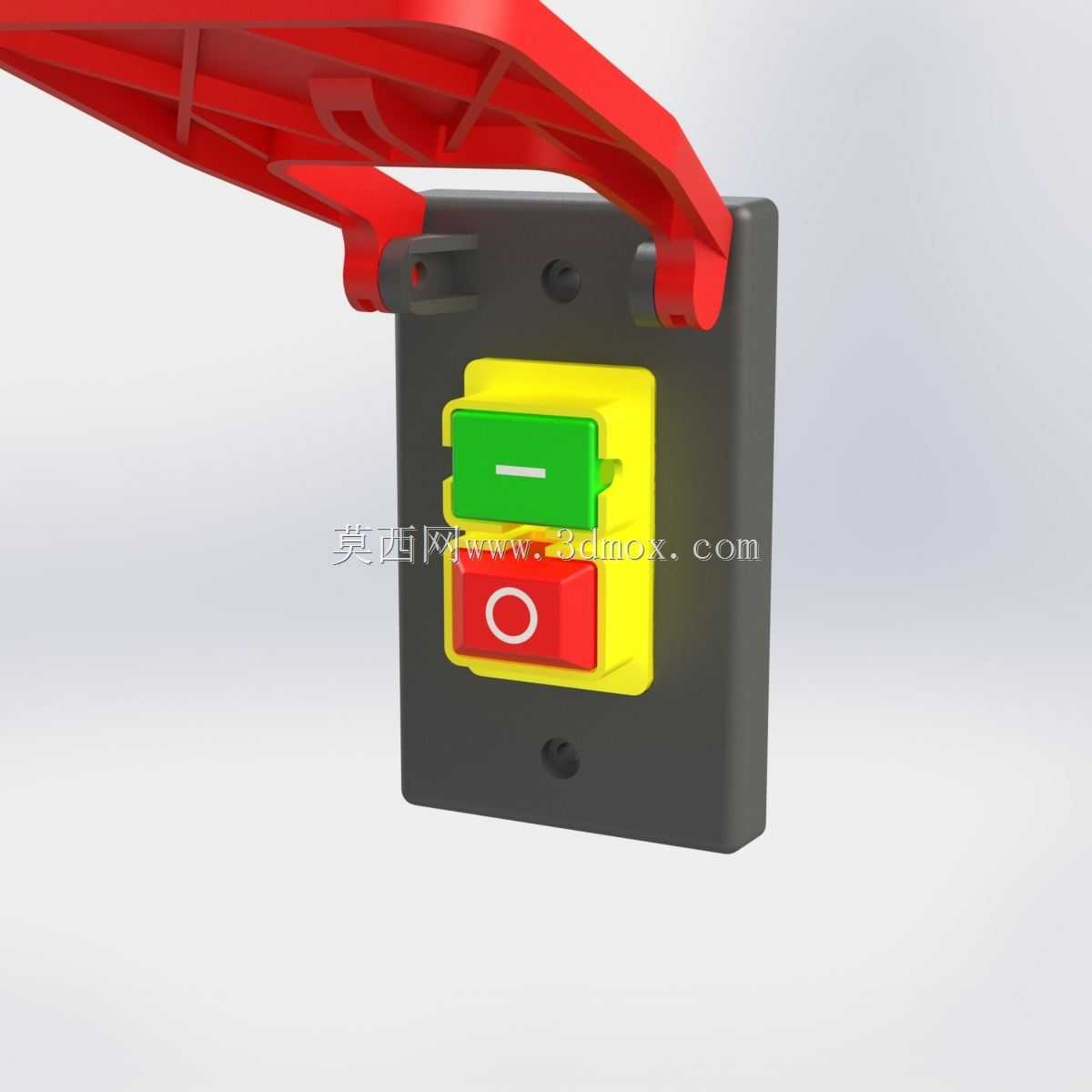

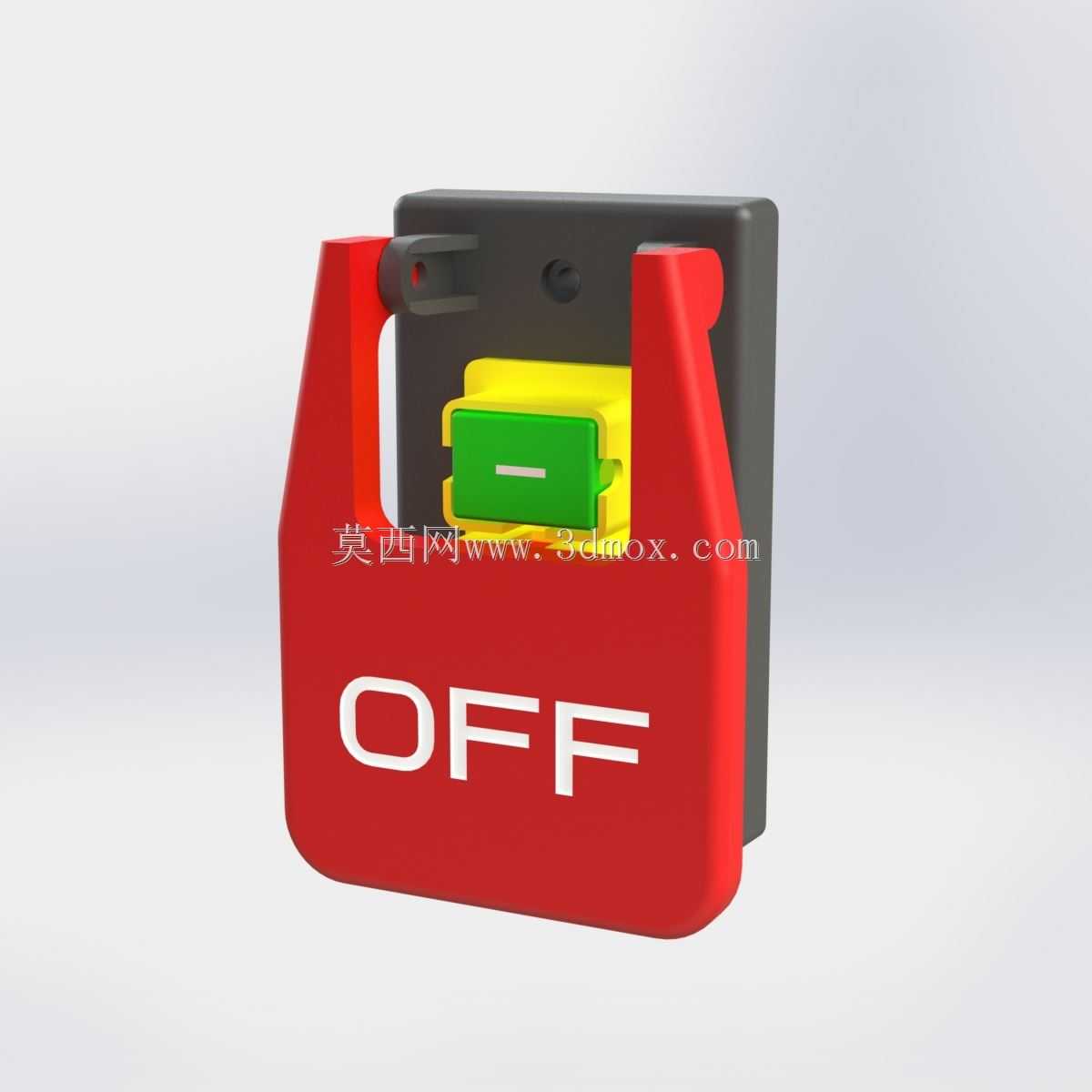

从结构设计来看，这款开关采用分体式的安装基座与操作手柄结构，黑色的基座部分是嵌入设备面板安装的主体，内部容纳触点组件、脱扣弹簧与接线端子，外部露出的红色操作拨架是用户直接交互的部分，拨架上做了大尺寸的OFF标识，操作人员在紧急情况下可以快速识别、拍压断开，拨架的开合角度做了限位设计，不会因为外力磕碰出现过位损坏，内部的触点采用大间距的银合金触点，能承受感应电机启动时的瞬时大电流，不会因为频繁启停出现触点熔焊的问题。接线端采用4端子布局，分别对应电源进线与负载出线，不需要额外区分常开常闭的复杂接线，现场电工按照端子标识接线即可，降低接错线的概率。

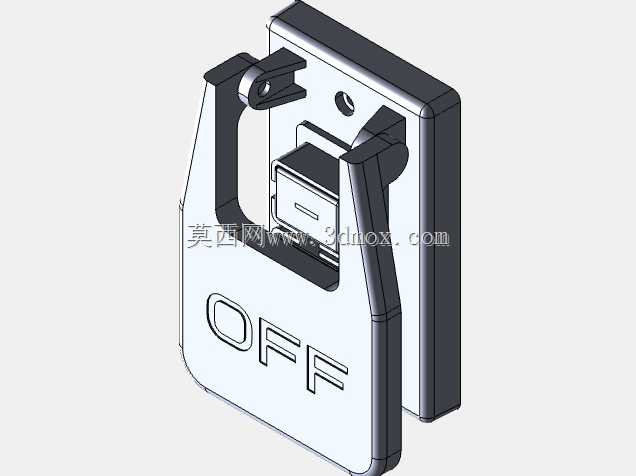

安装尺寸的精准度是这类开关三维模型最核心的价值，这款开关的安装板宽度为67毫米、高度111毫米，两个固定孔的中心距为83毫米，这里需要特别注意的是，部分同型号进口产品的公开参数标注固定孔距为85毫米，实际测绘验证的准确尺寸为83毫米，建模时已经修正了这个参数偏差，做设备开孔、替换安装时不需要二次扩孔或者调整安装位。开关的操作手柄突出安装面板的高度做了优化，既保证了足够的操作行程，又不会因为突出过多在车间物料搬运过程中被误碰触发，手柄的边缘做了大圆角过渡，操作人员频繁按动时不会硌手，红色的操作部分和黑色的基座形成强烈的视觉反差，符合车间安全标识的视觉识别要求。

在实际选型适配时，这类开关可以覆盖绝大多数额定功率在2.2kW以内的单相、三相小型感应电机，不需要额外扩容，开关的防护等级满足车间日常的木屑、金属粉尘环境使用要求，基座的密封结构可以避免粉尘进入触点腔引发接触不良，操作拨架的复位弹簧采用不锈钢材质，长期在车间多油污、多粉尘的环境下使用不会出现弹力衰减、卡滞的问题。建模过程中还原了所有的安装细节，包括固定孔的沉台尺寸、接线端子的螺丝行程、操作手柄的活动间隙，不管是做设备改造的结构设计，还是做备件的3D打印适配，都可以直接调用模型核对尺寸，不需要反复拆解实物测量。

很多小型加工设备在使用多年后，原配的NVR开关会出现脱扣失效、触点接触不良的问题，更换时如果找不到同尺寸的备件，往往需要在设备面板上重新开孔，既破坏设备外观，也容易留下锋利的毛边引发安全隐患，基于准确测绘的三维模型，可以快速匹配替换件的尺寸，或者直接加工定制适配的安装转接板，大幅降低备件替换的成本与时间。同时在做新设备的结构设计时，直接调用经过尺寸验证的开关模型，可以在设计阶段就预留好准确的安装开孔、操作空间，避免样机装配阶段出现干涉、操作空间不足的问题，减少设计迭代的次数。
