气动系统气源处理过滤调压阀结构

在气动自动化生产线、车间气动工装集群、小型气动设备的气源供给链路里，这类集成过滤与调压功能的阀件是气源处理段的核心部件，直接决定下游气动执行元件的供气稳定性与使用寿命。从实际工程应用来看，压缩空气从空压站输出后会携带冷凝水、管路锈蚀杂质、润滑油雾颗粒，如果不经过滤直接输送到气缸、气动电磁阀、气爪这类精密元件，短时间内就会造成密封件磨损、阀口卡滞、执行元件动作迟滞，严重时会导致整条产线的气动工位停机，而这类集成式过滤调压阀，就是在气源进入设备支路前完成杂质滤除、压力稳定调节的关键节点。

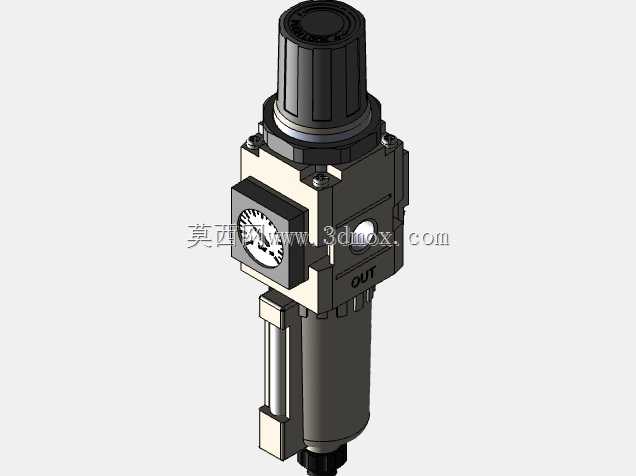

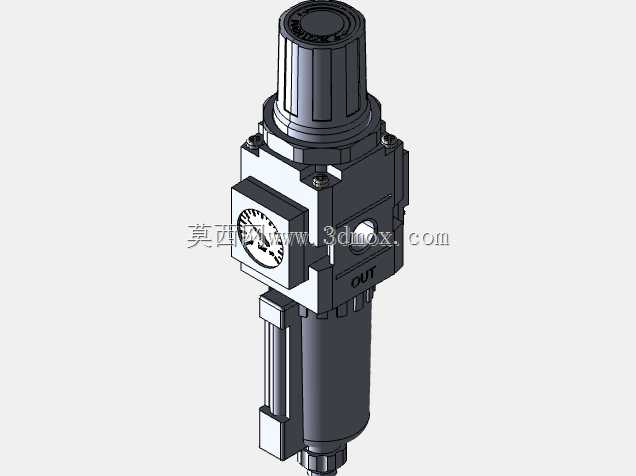

从结构设计思路来看，这款阀件采用了模块化集成布局，没有将过滤腔体与调压腔体做分体式法兰连接，而是将两个功能段整合在同一个主体壳体内，减少了外接管路的连接点，也就降低了气源泄漏的风险点。上部的调压旋钮采用滚花防滑结构，现场操作人员无需额外工具即可手动调节输出压力，旋钮下方设置了锁止结构，压力调节到位后可以锁定旋钮位置，避免设备运行过程中因振动、误触碰导致压力偏移。侧面嵌入的压力表直接与调压后的输出气路连通，操作人员站在设备正面即可直观读取当前输出压力值，无需额外外接压力表配件，减少了外接测点的泄漏隐患。下部的过滤腔体采用透明聚碳酸酯材质罩壳，日常巡检时可以直接观察内部滤芯的污染程度以及滤杯内的积水水位，无需拆解设备即可判断是否需要排放冷凝水、更换滤芯，滤杯底部设置了手动排水阀结构，日常维护时只需按压排水阀即可排出积留的冷凝水，维护操作门槛极低。

从安装边界与尺寸适配角度来说，这款阀件采用标准的1/4英寸气动接口，适配行业内通用的气动快插接头、硬管连接规格，安装孔位符合常规气源处理件的支架安装间距，可以直接替换同规格的老旧过滤调压阀，无需重新设计安装支架、改动现有气路布局。主体结构的侧向宽度控制在紧凑范围内，在气动控制柜、设备侧边的气源处理安装位上不会占用过多横向空间，对于安装空间局促的小型自动化设备、台式气动工装来说，这种紧凑结构的适配性远好于大流量规格的分体式过滤调压组合件。

功能特性上，这款阀件的过滤精度可以满足常规工业气动系统的使用需求，能够有效滤除压缩空气中5微米以上的固体杂质，同时可以分离压缩空气中的液态冷凝水，避免液态水进入下游气路造成元件锈蚀。调压段的压力调节范围覆盖常规气动系统的常用工作压力区间，调压过程中压力输出线性平稳，不会出现压力跳变的情况，当上游输入压力出现波动时，阀件内部的平衡活塞结构可以自动补偿压力差，保持输出压力的稳定，给下游的气动元件提供恒定的工作压力，保证气缸输出力稳定、气动阀动作可靠。气路流向采用下进上出？不对，是侧进侧出的标识清晰，阀体上模压了OUT输出标识，安装时不会出现气路接反的问题，即使是新入行的设备维护人员也能快速完成气路连接。

在不同的应用场景下，这类阀件的适配性也很强，在小型装配工位的气动螺丝刀、气动压接工具供气管路上，它可以稳定输出适合工具工作的压力，避免压力过高导致工具扭矩过载、压力过低导致压接力度不足；在小型气动实验台的气路入口处，它可以为实验回路提供稳定可调的气源压力，保证实验数据的准确性；在包装机械的气动执行支路前，它可以过滤气源杂质，避免包装机的气动封口、送料机构因为气源杂质出现动作故障，减少设备的非计划停机时间。设计这款三维模型的时候，完全按照实物的装配关系做了结构还原，每个密封槽的位置、滤芯的支撑结构、调压弹簧的装配空间、压力表的接口螺纹都做了准确的建模还原，结构设计人员在做设备气路布局的时候，可以直接调用这个模型做安装干涉检查，提前验证阀件与周边管线、设备钣金件的空间距离，避免实际装配时出现安装空间不足、管线弯折角度过大的问题。建模时也还原了滤杯的防护结构，外部的金属防护罩可以避免透明滤杯受到外力撞击破损，在工业车间的复杂环境下，这种防护结构可以大幅提升阀件的使用可靠性，避免滤杯破损导致气源泄漏影响生产。
